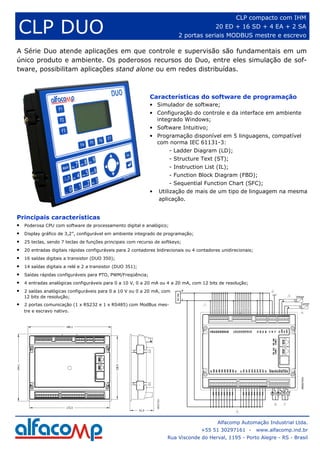

O documento apresenta o CLP compacto com IHM, destacando sua versatilidade em controle e supervisão em um único produto. Possui recursos como simulação de software, programação em cinco linguagens compatíveis com a norma IEC 61131-3, e várias entradas e saídas digitais e analógicas. É ideal para aplicações stand alone ou em redes distribuídas, com conectividade via Modbus.

1. CLP compacto com IHM
CLP DUO 20 ED + 16 SD + 4 EA + 2 SA
2 portas seriais MODBUS mestre e escrevo
A Série Duo atende aplicações em que controle e supervisão são fundamentais em um
único produto e ambiente. Os poderosos recursos do Duo, entre eles simulação de sof-
tware, possibilitam aplicações stand alone ou em redes distribuídas.
Características do software de programação
• Simulador de software;
• Configuração do controle e da interface em ambiente
integrado Windows;
• Software Intuitivo;
• Programação disponível em 5 linguagens, compatível
com norma IEC 61131-3:
- Ladder Diagram (LD);
- Structure Text (ST);
- Instruction List (IL);
- Function Block Diagram (FBD);
- Sequential Function Chart (SFC);
• Utilização de mais de um tipo de linguagem na mesma
aplicação.
Principais características
• Poderosa CPU com software de processamento digital e analógico;
• Display gráfico de 3,2”, configurável em ambiente integrado de programação;
• 25 teclas, sendo 7 teclas de funções principais com recurso de softkeys;
• 20 entradas digitais rápidas configuráveis para 2 contadores bidirecionais ou 4 contadores unidirecionais;
• 16 saídas digitais a transistor (DUO 350);
• 14 saídas digitais a relé e 2 a transistor (DUO 351);
• Saídas rápidas configuráveis para PTO, PWM/Freqüência;
• 4 entradas analógicas configuráveis para 0 a 10 V, 0 a 20 mA ou 4 a 20 mA, com 12 bits de resolução;
• 2 saídas analógicas configuráveis para 0 a 10 V ou 0 a 20 mA, com
12 bits de resolução;
• 2 portas comunicação (1 x RS232 e 1 x RS485) com ModBus mes-
tre e escravo nativo.
Alfacomp Automação Industrial Ltda.
+55 51 30297161 - www.alfacomp.ind.br
Rua Visconde do Herval, 1195 - Porto Alegre - RS - Brasil
