O documento descreve um terminal portátil com leitor de código de barras laser, IrDA e IP54, com especificações técnicas como CPU de 16 bits, memória flash de 512kB, RAM de 8MB, tela LCD de 128x64 pixels e bateria recarregável de 78 horas de duração. Apresenta também informações sobre simbologias de código de barras suportadas, comunicações RS-232 e IrDA, e certificações.

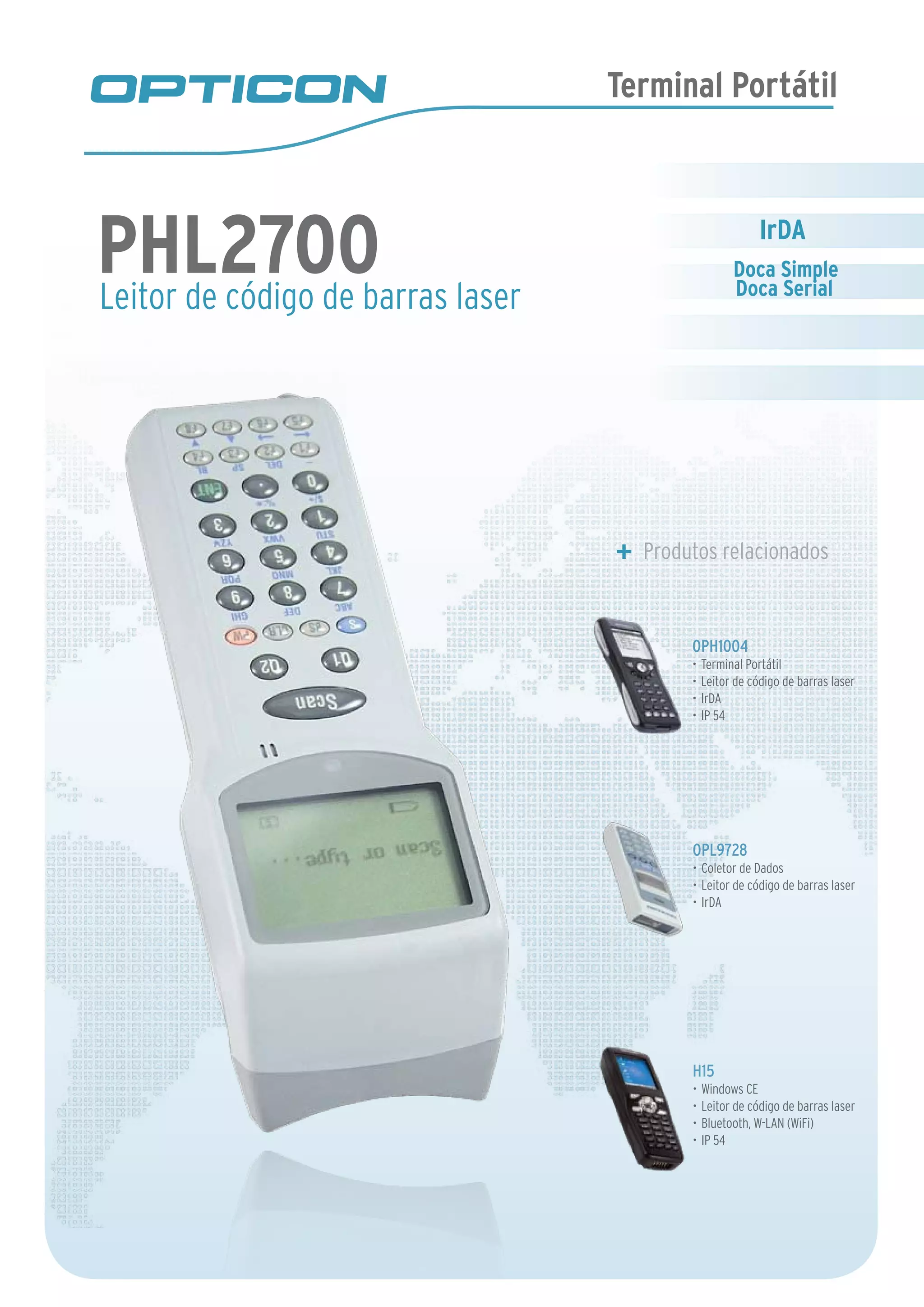

1. Terminal Portátil
PHL2700 laser
Leitor de código de barras
IrDA
Doca Simple
Doca Serial
Produtos relacionados
OPH1004
• Terminal Portátil
• Leitor de código de barras laser
• IrDA
• IP 54
OPL9728
• Coletor de Dados
• Leitor de código de barras laser
• IrDA
H15
• Windows CE
• Leitor de código de barras laser
• Bluetooth, W-LAN (WiFi)
• IP 54

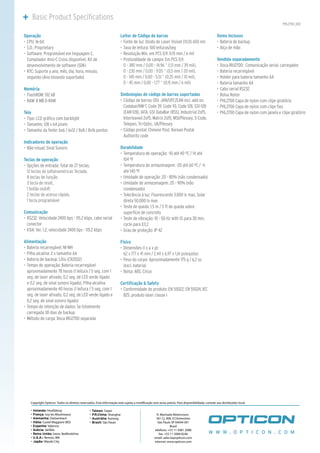

2. Basic Product Specifications
PHL2700_002
Operação Leitor de Código de barras Items Inclusos
• CPU: 16-bit • Fonte de luz: Diodo de Laser Visível (VLD) 650 nm • Bateria de backup
• S.O.: Proprietary • Taxa de leitura: 100 leituras/seg • Alça de mão
• Software: Programável em linguagem C. • Resolução Min. em PCS 0,9: 0.15 mm / 6 mil
Compilador Ansi-C Cross disponível. Kit de • Profundidade de campo: Em PCS 0,9, Vendido separadamente
desenvolvimento de software (SDK) 0 - 380 mm / 0,00 - 14,96 “ (1,0 mm / 39 mil), • Doca IRU2700: Comunicação serial, carregador
• RTC: Suporte a ano, mês, dia, hora, minuto, 0 - 230 mm / 0,00 - 9,05 “ (0,5 mm / 20 mil), • Bateria recarregável
segundo (Ano bissexto suportado) 0 - 140 mm / 0,00 - 5,51 “ (0,25 mm / 10 mil), • Holder para bateria tamanho AA
0 - 45 mm / 0,00 - 1,77 “ (0,15 mm / 6 mil) • Bateria tamanho AA
Memória • Cabo serial RS232
• FlashROM: 512 kB Simbologias de código de barras suportadas • Bolsa Nylon
• RAM: 8 MB D-RAM • Código de barras (1D): JAN/UPC/EAN incl. add on, • PHL2700 Capa de nylon com clipe giratório
Codabar/NW-7, Code 39, Code 93, Code 128, GS1-128 • PHL2700 Capa de nylon com clipe fixo
Tela (EAN-128), IATA, GS1 DataBar (RSS), Industrial 2of5, • PHL2700 Capa de nylon com janela e clipe giratório
• Tipo: LCD gráfico com backlight Interleaved 2of5, Matrix 2of5, MSI/Plessey, S-Code,
• Tamanho: 128 x 64 pixels Telepen, Tri-Optic, UK/Plessey
• Tamanho da fonte: 6x6 / 6x12 / 8x8 / 8x16 pontos • Código postal: Chinese Post, Korean Postal
Authority code
Indicadores de operação
• Não-visual: Sinal Sonoro Durabilidade
• Temperatura de operação: -10 até 40 ºC / 14 até
Teclas de operação 104 ºF
• Opções de entrada: Total de 27 teclas, • Temperatura de armazenagem: -20 até 60 ºC / -4
12 teclas de (alfa)numéricas Teclado, até 140 ºF
8 teclas de função • Umidade de operação: 20 - 80% (não condensado)
3 tecla de reset, • Umidade de armazenagem: 20 - 90% (não
1 botão on/off, condensado)
2 teclas de acesso rápido, • Tolerância à luz: Fluorescente 3.000 lx max, Solar
1 tecla programável direta 50.000 lx max
• Teste de queda: 1,5 m / 5 ft de queda sobre
Comunicação superfície de concreto
• RS232: Velocidade 2400 bps - 115.2 kbps, cabo serial • Teste de vibração: 10 - 50 Hz with 1G para 30 min,
conector cycle para X,Y,Z
• IrDA: Ver. 1.2, velocidade 2400 bps - 115.2 kbps • Grau de proteção: IP 42
Alimentação Físico
• Bateria recarregável: NI-MH • Dimensões (l x a x p):
• Pilha alcalina: 2 x tamanho AA 62 x 177 x 41 mm / 2,44 x 6,97 x 1,61 polegadas
• Bateria de backup: Lítio (CR2032) • Peso do corpo: Aproximadamente 175 g / 6,2 oz
• Tempo de operação: Bateria recarregável (excl. bateria)
aproximadamente 78 horas (1 leitura / 5 seg. com 1 • Bolsa: ABS, Cinza
seg. de laser ativado, 0,2 seg. de LED verde ligado
e 0,2 seg. de sinal sonoro ligado), Pilha alcalina Certificação & Safety
aproximadamente 40 horas (1 leitura / 5 seg. com 1 • Conformidade do produto: EN 55022, EN 55024, IEC
seg. de laser ativado, 0,2 seg. de LED verde ligado e 825, produto laser classe I
0,2 seg. de sinal sonoro ligado)
• Tempo de retenção de dados: Se totalmente
carregada 30 dias de backup
• Método de carga: Doca IRU2700 separada
