FILTROS ATIVOS

      Acadêmicos:
      Adair Dumas Júnior
      Gustavo Lambert
      Rubens T. Hock Júnior

      Professor: Volney C. Vicense

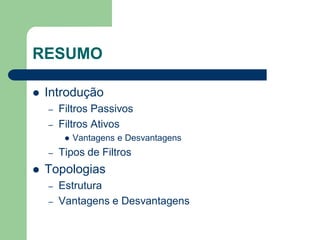

RESUMO

   Introdução
    –   Filtros Passivos
    –   Filtros Ativos
            Vantagens e Desvantagens
    –   Tipos de Filtros
   Topologias
    –   Estrutura
    –   Vantagens e Desvantagens

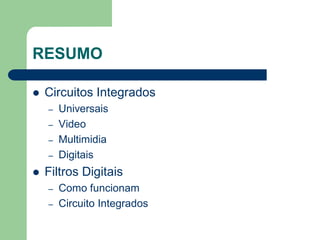

RESUMO

   Circuitos Integrados
    –   Universais
    –   Video
    –   Multimidia
    –   Digitais
   Filtros Digitais
    –   Como funcionam
    –   Circuito Integrados

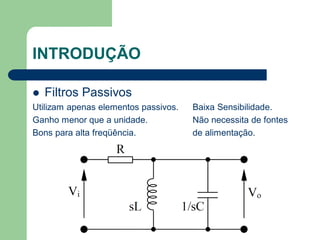

INTRODUÇÃO

   Filtros Passivos
Utilizam apenas elementos passivos.   Baixa Sensibilidade.
Ganho menor que a unidade.            Não necessita de fontes
Bons para alta freqüência.            de alimentação.

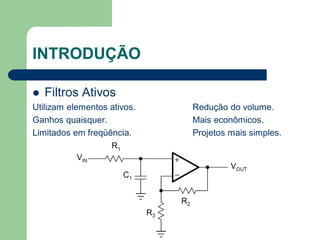

INTRODUÇÃO

   Filtros Ativos
Utilizam elementos ativos.   Redução do volume.
Ganhos quaisquer.            Mais econômicos.
Limitados em freqüência.     Projetos mais simples.

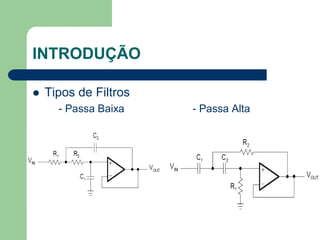

INTRODUÇÃO

   Tipos de Filtros
      - Passa Baixa    - Passa Alta

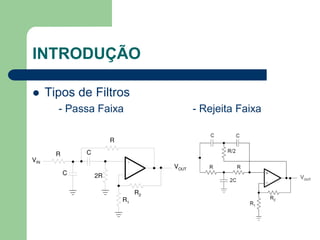

INTRODUÇÃO

   Tipos de Filtros
      - Passa Faixa    - Rejeita Faixa

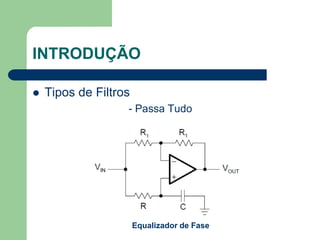

INTRODUÇÃO

   Tipos de Filtros
                   - Passa Tudo




                       Equalizador de Fase

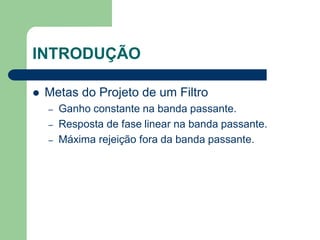

INTRODUÇÃO

   Metas do Projeto de um Filtro
    –   Ganho constante na banda passante.
    –   Resposta de fase linear na banda passante.
    –   Máxima rejeição fora da banda passante.

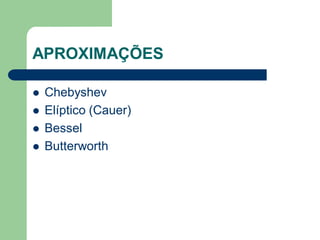

APROXIMAÇÕES

   Chebyshev
   Elíptico (Cauer)
   Bessel
   Butterworth

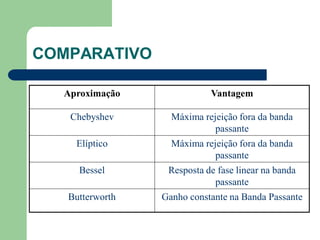

COMPARATIVO

  Aproximação               Vantagem

   Chebyshev       Máxima rejeição fora da banda
                             passante
    Elíptico       Máxima rejeição fora da banda
                             passante
     Bessel       Resposta de fase linear na banda
                             passante
   Butterworth   Ganho constante na Banda Passante

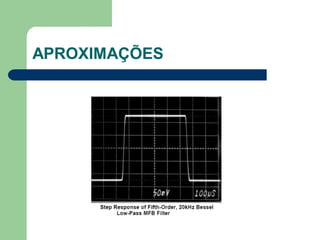

APROXIMAÇÕES
APROXIMAÇÕES

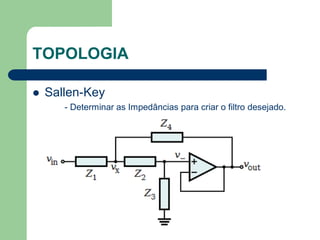

TOPOLOGIA

   Sallen-Key
       - Determinar as Impedâncias para criar o filtro desejado.

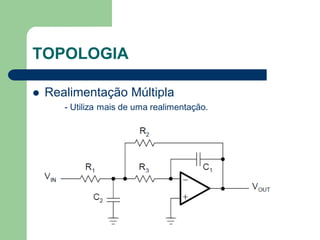

TOPOLOGIA

   Realimentação Múltipla
       - Utiliza mais de uma realimentação.

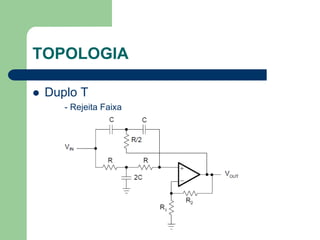

TOPOLOGIA

   Duplo T
       - Rejeita Faixa

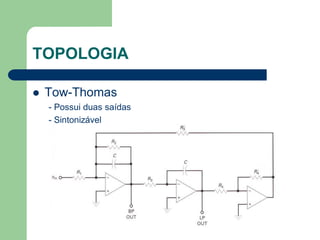

TOPOLOGIA

   Tow-Thomas
    - Possui duas saídas
    - Sintonizável

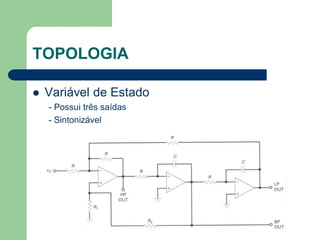

TOPOLOGIA

   Variável de Estado
    - Possui três saídas
    - Sintonizável

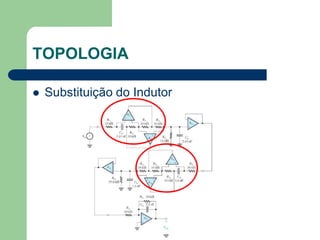

TOPOLOGIA

   Substituição do Indutor

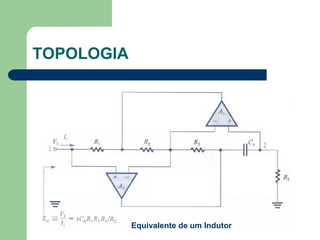

TOPOLOGIA




            Equivalente de um Indutor

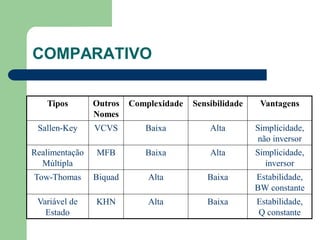

COMPARATIVO

   Tipos        Outros   Complexidade   Sensibilidade    Vantagens
                Nomes
 Sallen-Key     VCVS        Baixa           Alta        Simplicidade,
                                                        não inversor
Realimentação   MFB         Baixa           Alta        Simplicidade,
  Múltipla                                                inversor
Tow-Thomas      Biquad       Alta          Baixa        Estabilidade,
                                                        BW constante
 Variável de    KHN          Alta          Baixa        Estabilidade,
   Estado                                               Q constante

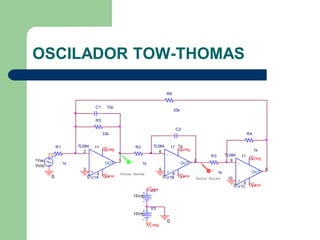

OSCILADOR TOW-THOMAS

                                                                            R6


                                 C1     10p
                                                                                 33k

                                 R5

                                                                                   C2
                                      33k                                                                                     R4


           R1        TL084       11                    R2         TL084         11 1u
                                        neg
                                       V-                                           V-neg                                          1k
                        2                                            6
                             -                                              -                        R3      TL084       11
       V1                                                                                                                       neg
1Vac                                          1                                               7                 9              V-
                                                   V
                1k                     OUT                  1k                         OUT                           -
0Vdc
                       3                                               5                             V                                  8
                             + 4              Passa Banda                    + 4                        1k                     OUT
       0                   0 U1A        pos
                                       V+                                  0 U1B        pos
                                                                                       V+     Passa Baixa     10
                                                                                                                     + 4
                                                                                                                   0 U1C        pos
                                                                                                                               V+
                                                                 pos
                                                                 V2
                                                   15Vdc


                                                                 V3
                                                   15Vdc
                                                                            0
                                                                 neg
OSCILADOR TOW-THOMAS
40V




30V




20V




10V




 0V
 1.0mHz       10mHz      100mHz   1.0Hz   10Hz   100Hz    1.0KHz     10KHz   100KHz   1.0MHz   10MHz   100MHz   1.0GHz
      V(C1:2) V(U1B:OUT)
                                                         Frequency
CIRCUITOS INTEGRADOS

   Universais
    –   UFA42
    –   MAX 260, 261, 262, 274 e 275
    –   SAA4960 e SAA4961
   Video
    –   FMS6143, FMS6146 e FMS6151
   Multimidia (USB, Video e Aúdio)
    –   FSA203

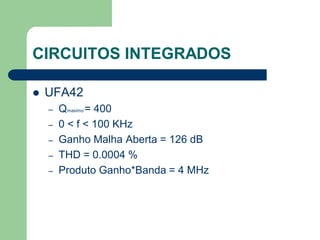

CIRCUITOS INTEGRADOS

   UFA42
    –   Qmaximo = 400
    –   0 < f < 100 KHz
    –   Ganho Malha Aberta = 126 dB
    –   THD = 0.0004 %
    –   Produto Ganho*Banda = 4 MHz
CIRCUITOS INTEGRADOS

- UFA42




          Config. Não Inversora

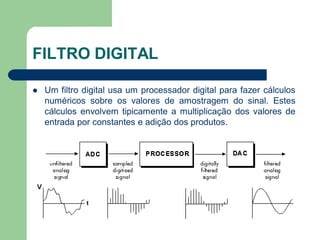

FILTRO DIGITAL

   Um filtro digital usa um processador digital para fazer cálculos
    numéricos sobre os valores de amostragem do sinal. Estes
    cálculos envolvem tipicamente a multiplicação dos valores de
    entrada por constantes e adição dos produtos.

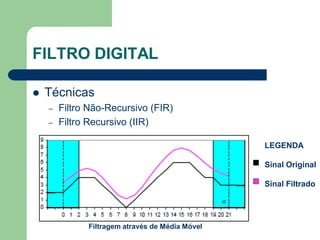

FILTRO DIGITAL

   Técnicas
    –   Filtro Não-Recursivo (FIR)
    –   Filtro Recursivo (IIR)

                                                 LEGENDA

                                                 Sinal Original

                                                 Sinal Filtrado




              Filtragem através de Média Móvel

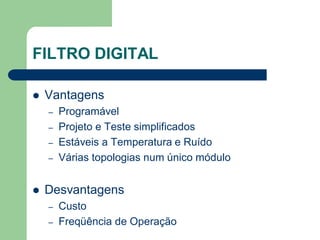

FILTRO DIGITAL

   Vantagens
    –   Programável
    –   Projeto e Teste simplificados
    –   Estáveis a Temperatura e Ruído
    –   Várias topologias num único módulo


   Desvantagens
    –   Custo
    –   Freqüência de Operação

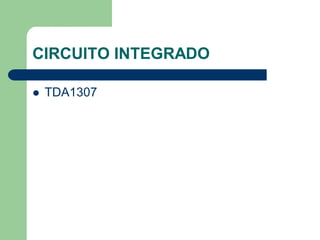

CIRCUITO INTEGRADO

   TDA1307

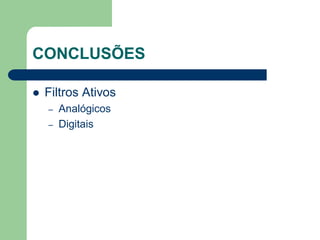

CONCLUSÕES

   Filtros Ativos
    –   Analógicos
    –   Digitais
Obrigado pela Atenção !




      Perguntas ?
