Este documento apresenta os resultados da simulação de um conversor estático forward de duas chaves, incluindo tensões e correntes medidas nos circuitos primário e secundário do transformador, na saída do filtro e na carga durante as fases de partida, regime permanente e comutação. Os gráficos mostram sinais de controle da chave e do driver, além da desmagnetização do núcleo do transformador.

1. SIMULAÇÃO –
FORWARD 2 CHAVES
- Projeto de Conversores Estáticos -
Gustavo Lambert
Ricardo Lima dos Santos

2. Circuito Simulação

3. Circuitos de Auxiliares
Fonte Auxiliar Fonte Linear para Partida
Soft Starter Retificador com filtro capacitivo e NTC

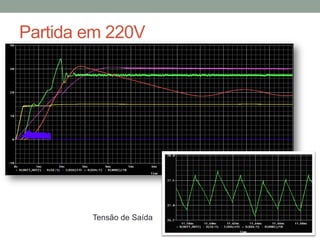

4. Partida em 220V
Tensão de Saída

5. Partida em 250V

6. Partida em 90 V

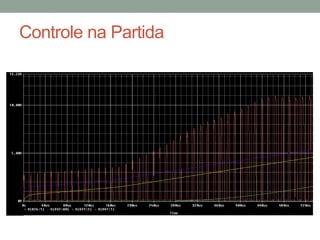

7. Controle na Partida

8. Circuito de Controle
Circuito de Controle com Saturador e Soft-Starter

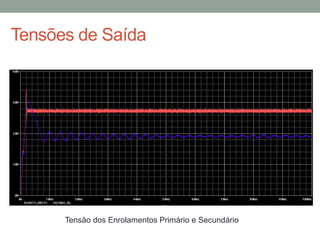

9. Tensões de Saída
Tensão dos Enrolamentos Primário e Secundário

10. Corrente na Saída
Correntes do Filtro de Saída e da Carga

11. Corrente na Saída
• Carga
• Indutor <Filtro>
• Capacitor <Filtro>
Partida
Regime permanente

12. Potência
Potência de Entrada x Saída (RMS)

13. Comutação
Corrente e Tensão na Chave

14. Driver
Sinais:
• Primário e Secundário
Transformador de Pulso
• Comando da chave
• Controle

15. Desmagnetização do Transformador
Corrente x Tensão - Diodo de Desmagnetização

16. SIMULAÇÃO –
FORWARD 2 CHAVES
- Projeto de Conversores Estáticos -
Gustavo Lambert
Ricardo Lima dos Santos
