Iluminação ii

CURSO BÁSICO DE
HIGIENE INDUSTRIAL

Módulo III

Iluminação
Elaborador por:
Maria Cristina Dias dos Reis

1998

E&P-BC/GESEG/Higiene Industrial

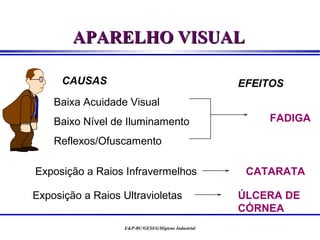

APARELHO VISUAL

CAUSAS EFEITOS
Baixa Acuidade Visual
Baixo Nível de Iluminamento FADIGA

Reflexos/Ofuscamento

Exposição a Raios Infravermelhos CATARATA

Exposição a Raios Ultravioletas ÚLCERA DE
CÓRNEA

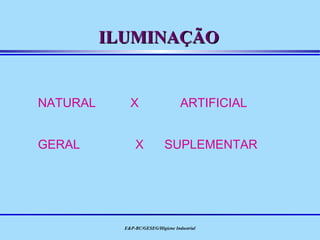

ILUMINAÇÃO

NATURAL X ARTIFICIAL

GERAL X SUPLEMENTAR

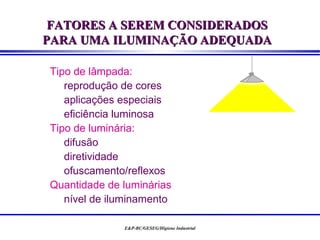

FATORES A SEREM CONSIDERADOS
PARA UMA ILUMINAÇÃO ADEQUADA

Tipo de lâmpada:
reprodução de cores
aplicações especiais
eficiência luminosa
Tipo de luminária:
difusão
diretividade
ofuscamento/reflexos
Quantidade de luminárias
nível de iluminamento

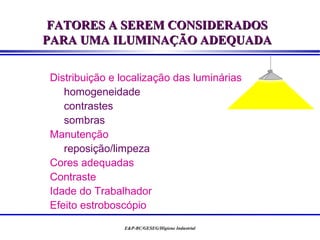

FATORES A SEREM CONSIDERADOS
PARA UMA ILUMINAÇÃO ADEQUADA

Distribuição e localização das luminárias
homogeneidade
contrastes
sombras
Manutenção
reposição/limpeza
Cores adequadas
Contraste
Idade do Trabalhador
Efeito estroboscópio

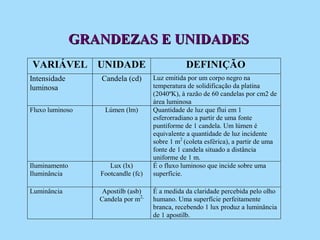

GRANDEZAS E UNIDADES
VARIÁVEL UNIDADE DEFINIÇÃO
Intensidade Candela (cd) Luz emitida por um corpo negro na
luminosa temperatura de solidificação da platina
(2040ºK), à razão de 60 candelas por cm2 de
área luminosa
Fluxo luminoso Lúmen (lm) Quantidade de luz que flui em 1
esferorradiano a partir de uma fonte
puntiforme de 1 candela. Um lúmen é
equivalente a quantidade de luz incidente
sobre 1 m2 (coleta esférica), a partir de uma
fonte de 1 candela situado a distância
uniforme de 1 m.
Iluminamento Lux (lx) É o fluxo luminoso que incide sobre uma
Iluminância Footcandle (fc) superfície.

Luminância Apostilb (asb) É a medida da claridade percebida pelo olho
Candela por m2, humano. Uma superfície perfeitamente
branca, recebendo 1 lux produz a luminância
de 1 apostilb.

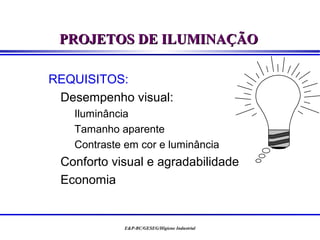

PROJETOS DE ILUMINAÇÃO

REQUISITOS:
Desempenho visual:
Iluminância
Tamanho aparente
Contraste em cor e luminância
Conforto visual e agradabilidade
Economia

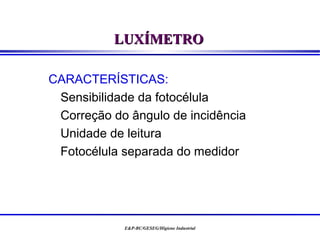

LUXÍMETRO

CARACTERÍSTICAS:
Sensibilidade da fotocélula
Correção do ângulo de incidência
Unidade de leitura
Fotocélula separada do medidor

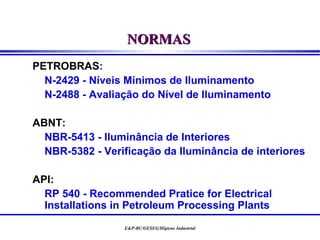

NORMAS
PETROBRAS:
N-2429 - Níveis Mínimos de Iluminamento
N-2488 - Avaliação do Nível de Iluminamento

ABNT:
NBR-5413 - Iluminância de Interiores
NBR-5382 - Verificação da Iluminância de interiores

API:
RP 540 - Recommended Pratice for Electrical
Installations in Petroleum Processing Plants

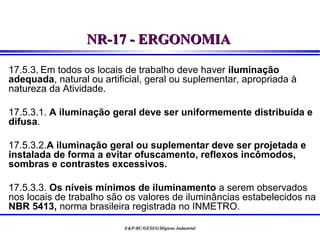

NR-17 - ERGONOMIA

17.5.3. Em todos os locais de trabalho deve haver iluminação
adequada, natural ou artificial, geral ou suplementar, apropriada à
natureza da Atividade.

17.5.3.1. A iluminação geral deve ser uniformemente distribuída e
difusa.

17.5.3.2.A iluminação geral ou suplementar deve ser projetada e
instalada de forma a evitar ofuscamento, reflexos incômodos,
sombras e contrastes excessivos.

17.5.3.3. Os níveis mínimos de iluminamento a serem observados
nos locais de trabalho são os valores de iluminâncias estabelecidos na
NBR 5413, norma brasileira registrada no INMETRO.


LEGISLAÇÃO

17.5.3.4. A medição dos níveis de iluminamento previstos no
subítem 17.5.3.3 deve ser feita no campo de trabalho onde se
realiza a tarefa visual, utilizando-se de luxímetro com
fotocélula corrigida para a sensibilidade do olho humano e
em função do ângulo de incidência.

17.5.3.5. Quando não puder ser definido o campo de
trabalho previsto no subitem 17.5.3.4 este será um plano
horizontal a 0,75 m do piso.


TÉCNICA DE MEDIÇÃO

Equipamento calibrado
Evitar temperaturas e umidades elevadas
Expor fotocélula à luz de 5 a 15 min, para estabilizar.
Medição deve ser feita no campo de trabalho (0,75 do
solo se não definido o plano)
Fotocélula deve ficar paralela à superfície de trabalho
Evitar fazer sombras
Não usar roupas claras
Procurar realizar leituras nos piores casos
Lâmpada de vapor de sódio ou mercúrio - corrigir
leitura de acordo com catálogo do fabricante

NBR 5413
Tabela 1 - Iluminâncias por classe de tarefas visuais

Iluminância
Classe Tipo de Atividade
(lux)
A 20 - 30 - 50 Áreas públicas com arredores escuros
Iluminação geral 50 - 75 - 100 Orientação simples para permanência curta.
para áreas usadas 100 - 150 - 200 Recintos não usados para trabalho contínuo;
ininterruptamente ou depósitos.
com tarefas visuais 200 - 300 - 500 Tarefas com requisitos visuais limitados,
simples trabalho bruto de maquinaria, auditórios.
500 - 750 - 1000 Tarefas com requisitos visuais normais,
B
trabalho médio de maquinaria, escritórios.
Iluminação geral
1000 - 1500 - 2000 Tarefas com requisitos especiais, gravação
para área de trabalho
manual, inspeção, indústria de roupas.
2000 - 3000 - 5000 Tarefas visuais exatas e prolongadas,
C
eletrônica de tamanho pequeno.
Iluminação adicional
5000 - 7500 - 10000 Tarefas visuais muito exatas, montagem de
para tarefas visuais
microeletrônica.
difíceis
10000 - 15000 - 20000 Tarefas visuais muito especiais, cirurgia

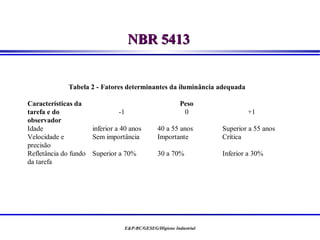

NBR 5413

Tabela 2 - Fatores determinantes da iluminância adequada

Características da Peso
tarefa e do -1 0 +1
observador
Idade inferior a 40 anos 40 a 55 anos Superior a 55 anos
Velocidade e Sem importância Importante Crítica
precisão
Refletância do fundo Superior a 70% 30 a 70% Inferior a 30%
da tarefa

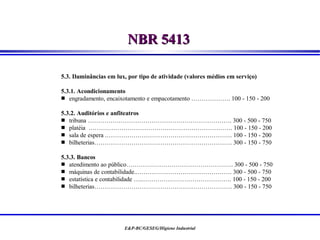

NBR 5413

5.3. Iluminâncias em lux, por tipo de atividade (valores médios em serviço)

5.3.1. Acondicionamento
 engradamento, encaixotamento e empacotamento ………………. 100 - 150 - 200

5.3.2. Auditórios e anfiteatros
 tribuna ……………………………………………………………. 300 - 500 - 750
 platéia ……………………………………………………………. 100 - 150 - 200
 sala de espera .……………………………………………………. 100 - 150 - 200
 bilheterias…………………………………………………………. 300 - 150 - 750

5.3.3. Bancos
 atendimento ao público……………………………………………. 300 - 500 - 750
 máquinas de contabilidade..………………………………………. 300 - 500 - 750
 estatística e contabilidade …..……………………………………. 100 - 150 - 200
 bilheterias…………………………………………………………. 300 - 150 - 750

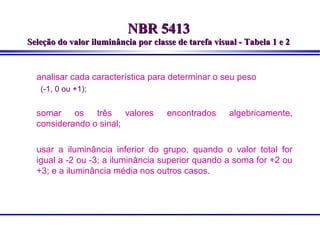

NBR 5413
Seleção do valor iluminância por classe de tarefa visual - Tabela 1 e 2

analisar cada característica para determinar o seu peso
(-1, 0 ou +1);

somar os três valores encontrados algebricamente,
considerando o sinal;

usar a iluminância inferior do grupo, quando o valor total for
igual a -2 ou -3; a iluminância superior quando a soma for +2 ou
+3; e a iluminância média nos outros casos.

NBR 5413
Seleção do Valor Recomendado - Ítem 5.3

Considerar o valor do meio na maioria dos casos.
Usar o valor mais alto quando:
a) a tarefa se apresenta com refletâncias e contrastes bastante
baixos;
b) erros são de difícil correção;
c) o trabalho visual é crítico;
d) alta produtividade ou precisão são de grande importância;
e) a capacidade visual do observador está abaixo da médica.
Usar o valor mais baixo quando:
a) refletâncias ou contrastes são relativamente altos;
b) a velocidade e/ou precisão não são importantes;
c) a tarefa é executada ocasionalmente.

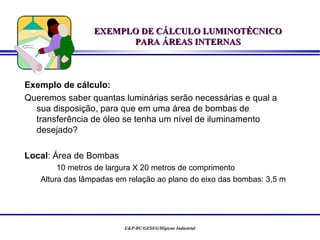

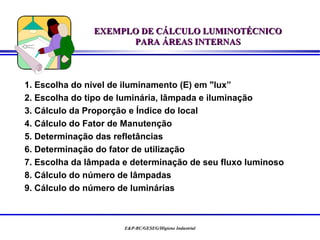

EXEMPLO DE CÁLCULO LUMINOTÉCNICO
PARA ÁREAS INTERNAS

Exemplo de cálculo:
Queremos saber quantas luminárias serão necessárias e qual a
sua disposição, para que em uma área de bombas de
transferência de óleo se tenha um nível de iluminamento
desejado?

Local: Área de Bombas
10 metros de largura X 20 metros de comprimento
Altura das lâmpadas em relação ao plano do eixo das bombas: 3,5 m



1. Escolha do nível de iluminamento (E) em "lux”
2. Escolha do tipo de luminária, lâmpada e iluminação
3. Cálculo da Proporção e Índice do local
4. Cálculo do Fator de Manutenção
5. Determinação das refletâncias
6. Determinação do fator de utilização
7. Escolha da lâmpada e determinação de seu fluxo luminoso
8. Cálculo do número de lâmpadas
9. Cálculo do número de luminárias

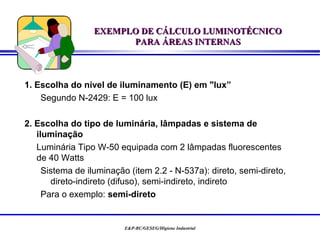

1. Escolha do nível de iluminamento (E) em "lux”
Segundo N-2429: E = 100 lux

2. Escolha do tipo de luminária, lâmpadas e sistema de
iluminação
Luminária Tipo W-50 equipada com 2 lâmpadas fluorescentes
de 40 Watts
Sistema de iluminação (item 2.2 - N-537a): direto, semi-direto,
direto-indireto (difuso), semi-indireto, indireto
Para o exemplo: semi-direto

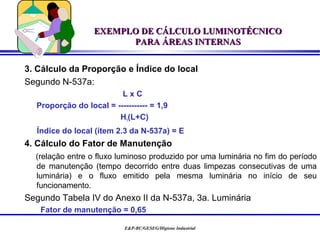

3. Cálculo da Proporção e Índice do local
Segundo N-537a:
LxC
Proporção do local = ----------- = 1,9
H1(L+C)
Índice do local (ítem 2.3 da N-537a) = E
4. Cálculo do Fator de Manutenção
(relação entre o fluxo luminoso produzido por uma luminária no fim do período
de manutenção (tempo decorrido entre duas limpezas consecutivas de uma
luminária) e o fluxo emitido pela mesma luminária no início de seu
funcionamento.
Segundo Tabela IV do Anexo II da N-537a, 3a. Luminária
Fator de manutenção = 0,65

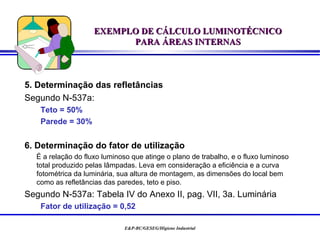

5. Determinação das refletâncias
Segundo N-537a:
Teto = 50%
Parede = 30%

6. Determinação do fator de utilização
É a relação do fluxo luminoso que atinge o plano de trabalho, e o fluxo luminoso
total produzido pelas lâmpadas. Leva em consideração a eficiência e a curva
fotométrica da luminária, sua altura de montagem, as dimensões do local bem
como as refletâncias das paredes, teto e piso.
Segundo N-537a: Tabela IV do Anexo II, pag. VII, 3a. Luminária
Fator de utilização = 0,52

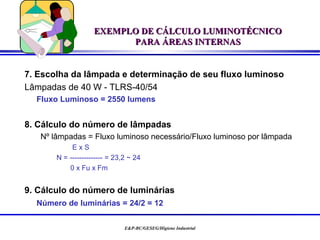

7. Escolha da lâmpada e determinação de seu fluxo luminoso
Lâmpadas de 40 W - TLRS-40/54
Fluxo Luminoso = 2550 lumens

8. Cálculo do número de lâmpadas
Nº lâmpadas = Fluxo luminoso necessário/Fluxo luminoso por lâmpada
ExS
N = -------------- = 23,2 ~ 24
0 x Fu x Fm

9. Cálculo do número de luminárias
Número de luminárias = 24/2 = 12
