Este documento fornece especificações técnicas de 10 modelos diferentes de interruptores do tipo pedal. As especificações incluem cor, material do invólucro, tipo e número de contatos, grau de proteção, vida útil, número de pedais e outras características. Os modelos variam em termos de especificações como corrente/tensão suportada, vida útil, número de pedais e tipo de invólucro/revestimento.
![[Segmedtrab] = iso-8859-1-q-acidente com-trabalhadores_da_vale_deixa_tr=e_as_...](https://cdn.slidesharecdn.com/ss_thumbnails/segmedtrab-iso-8859-1-q-acidentecomtrabalhadoresdavaledeixatreasmorto-paradaseguranca0102012-141113110745-conversion-gate02-thumbnail.jpg?width=640&height=640&fit=bounds)
45

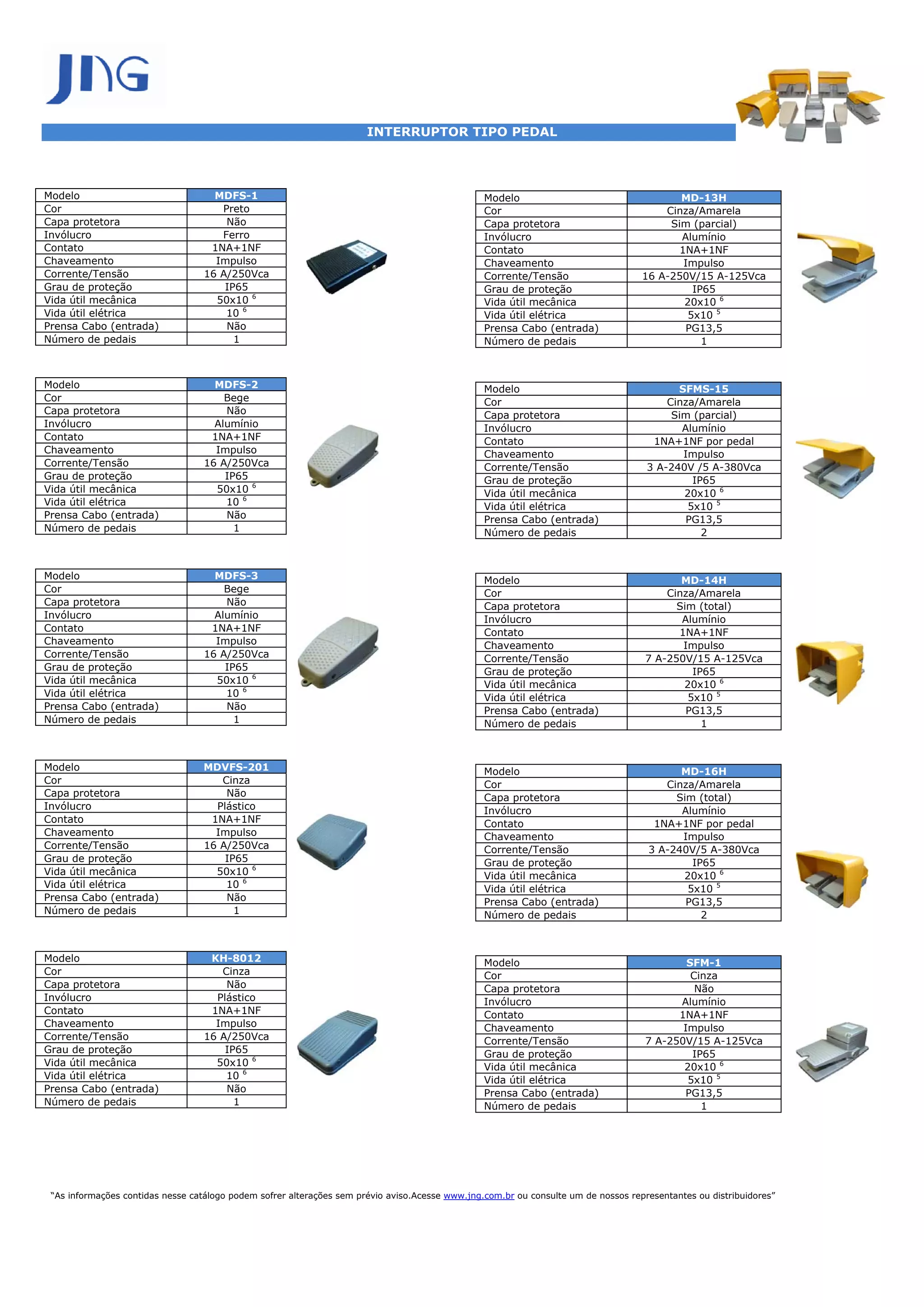

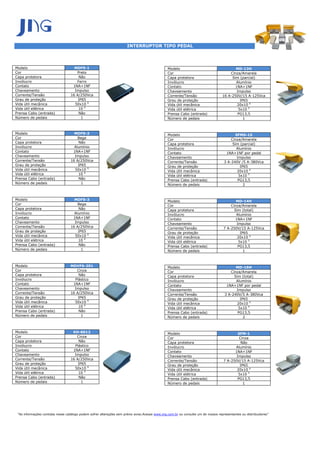

- 1. INTERRUPTOR TIPO PEDAL Modelo MDFS-1 Modelo MD-13H Cor Preto Cor Cinza/Amarela Capa protetora Não Capa protetora Sim (parcial) Invólucro Ferro Invólucro Alumínio Contato 1NA+1NF Contato 1NA+1NF Chaveamento Impulso Chaveamento Impulso Corrente/Tensão 16 A/250Vca Corrente/Tensão 16 A-250V/15 A-125Vca Grau de proteção IP65 Grau de proteção IP65 Vida útil mecânica 50x10 6 Vida útil mecânica 20x10 6 Vida útil elétrica 10 6 Vida útil elétrica 5x10 5 Prensa Cabo (entrada) Não Prensa Cabo (entrada) PG13,5 Número de pedais 1 Número de pedais 1 Modelo MDFS-2 Modelo SFMS-15 Cor Bege Cor Cinza/Amarela Capa protetora Não Capa protetora Sim (parcial) Invólucro Alumínio Invólucro Alumínio Contato 1NA+1NF Contato 1NA+1NF por pedal Chaveamento Impulso Chaveamento Impulso Corrente/Tensão 16 A/250Vca Corrente/Tensão 3 A-240V /5 A-380Vca Grau de proteção IP65 Grau de proteção IP65 Vida útil mecânica 50x10 6 Vida útil mecânica 20x10 6 Vida útil elétrica 10 6 Vida útil elétrica 5x10 5 Prensa Cabo (entrada) Não Prensa Cabo (entrada) PG13,5 Número de pedais 1 Número de pedais 2 Modelo MDFS-3 Modelo MD-14H Cor Bege Cor Cinza/Amarela Capa protetora Não Capa protetora Sim (total) Invólucro Alumínio Invólucro Alumínio Contato 1NA+1NF Contato 1NA+1NF Chaveamento Impulso Chaveamento Impulso Corrente/Tensão 16 A/250Vca Corrente/Tensão 7 A-250V/15 A-125Vca Grau de proteção IP65 Grau de proteção IP65 Vida útil mecânica 50x10 6 Vida útil mecânica 20x10 6 Vida útil elétrica 10 6 Vida útil elétrica 5x10 5 Prensa Cabo (entrada) Não Prensa Cabo (entrada) PG13,5 Número de pedais 1 Número de pedais 1 Modelo MDVFS-201 Modelo MD-16H Cor Cinza Cor Cinza/Amarela Capa protetora Não Capa protetora Sim (total) Invólucro Plástico Invólucro Alumínio Contato 1NA+1NF Contato 1NA+1NF por pedal Chaveamento Impulso Chaveamento Impulso Corrente/Tensão 16 A/250Vca Corrente/Tensão 3 A-240V/5 A-380Vca Grau de proteção IP65 Grau de proteção IP65 Vida útil mecânica 50x10 6 Vida útil mecânica 20x10 6 Vida útil elétrica 10 6 Vida útil elétrica 5x10 5 Prensa Cabo (entrada) Não Prensa Cabo (entrada) PG13,5 Número de pedais 1 Número de pedais 2 Modelo KH-8012 Modelo SFM-1 Cor Cinza Cor Cinza Capa protetora Não Capa protetora Não Invólucro Plástico Invólucro Alumínio Contato 1NA+1NF Contato 1NA+1NF Chaveamento Impulso Chaveamento Impulso Corrente/Tensão 16 A/250Vca Corrente/Tensão 7 A-250V/15 A-125Vca Grau de proteção IP65 Grau de proteção IP65 Vida útil mecânica 50x10 6 Vida útil mecânica 20x10 6 Vida útil elétrica 10 6 Vida útil elétrica 5x10 5 Prensa Cabo (entrada) Não Prensa Cabo (entrada) PG13,5 Número de pedais 1 Número de pedais 1 “As informações contidas nesse catálogo podem sofrer alterações sem prévio aviso.Acesse www.jng.com.br ou consulte um de nossos representantes ou distribuidores”
