• 1.

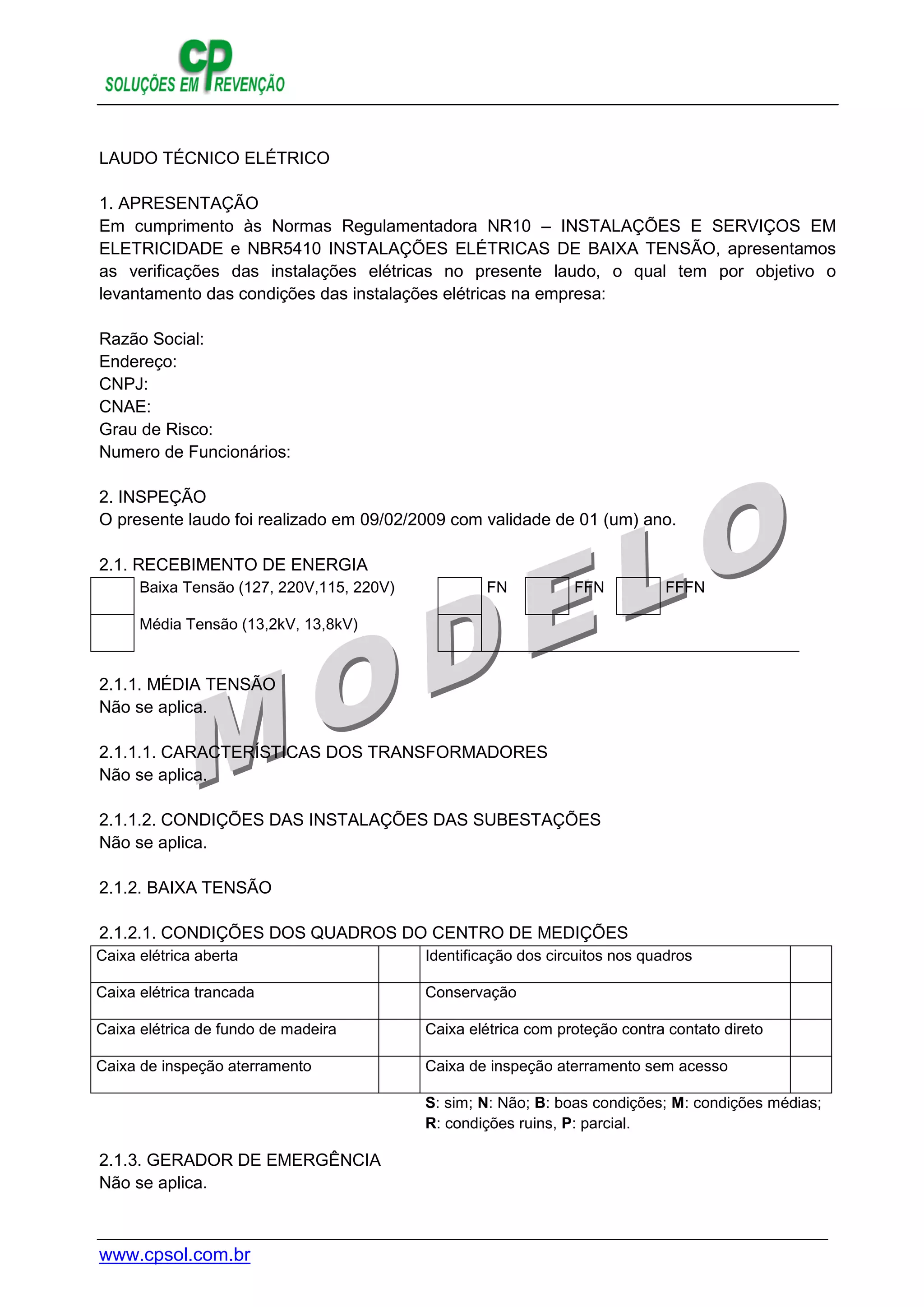

  www.cpsol.com.br LAUDO TÉCNICO ELÉTRICO 1.APRESENTAÇÃO Em cumprimento às Normas Regulamentadora NR10 – INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE e NBR5410 INSTALAÇÕES ELÉTRICAS DE BAIXA TENSÃO, apresentamos as verificações das instalações elétricas no presente laudo, o qual tem por objetivo o levantamento das condições das instalações elétricas na empresa: Razão Social: Endereço: CNPJ: CNAE: Grau de Risco: Numero de Funcionários: 2. INSPEÇÃO O presente laudo foi realizado em 09/02/2009 com validade de 01 (um) ano. 2.1. RECEBIMENTO DE ENERGIA Baixa Tensão (127, 220V,115, 220V) FN FFN FFFN Média Tensão (13,2kV, 13,8kV) 2.1.1. MÉDIA TENSÃO Não se aplica. 2.1.1.1. CARACTERÍSTICAS DOS TRANSFORMADORES Não se aplica. 2.1.1.2. CONDIÇÕES DAS INSTALAÇÕES DAS SUBESTAÇÕES Não se aplica. 2.1.2. BAIXA TENSÃO 2.1.2.1. CONDIÇÕES DOS QUADROS DO CENTRO DE MEDIÇÕES Caixa elétrica aberta Identificação dos circuitos nos quadros Caixa elétrica trancada Conservação Caixa elétrica de fundo de madeira Caixa elétrica com proteção contra contato direto Caixa de inspeção aterramento Caixa de inspeção aterramento sem acesso S: sim; N: Não; B: boas condições; M: condições médias; R: condições ruins, P: parcial. 2.1.3. GERADOR DE EMERGÊNCIA Não se aplica.
• 2.

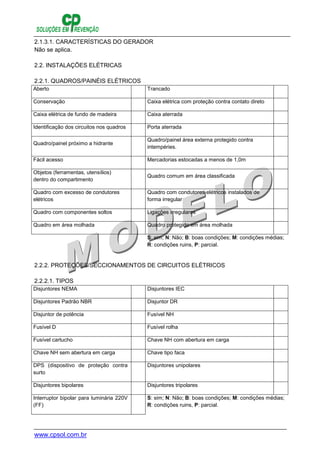

  www.cpsol.com.br 2.1.3.1. CARACTERÍSTICAS DOGERADOR Não se aplica. 2.2. INSTALAÇÕES ELÉTRICAS 2.2.1. QUADROS/PAINÉIS ELÉTRICOS Aberto Trancado Conservação Caixa elétrica com proteção contra contato direto Caixa elétrica de fundo de madeira Caixa aterrada Identificação dos circuitos nos quadros Porta aterrada Quadro/painel próximo a hidrante Quadro/painel área externa protegido contra intempéries. Fácil acesso Mercadorias estocadas a menos de 1,0m Objetos (ferramentas, utensílios) dentro do compartimento Quadro comum em área classificada Quadro com excesso de condutores elétricos Quadro com condutores elétricos instalados de forma irregular Quadro com componentes soltos Ligações irregulares Quadro em área molhada Quadro protegido em área molhada S: sim; N: Não; B: boas condições; M: condições médias; R: condições ruins, P: parcial. 2.2.2. PROTEÇÕES/SECCIONAMENTOS DE CIRCUITOS ELÉTRICOS 2.2.2.1. TIPOS Disjuntores NEMA Disjuntores IEC Disjuntores Padrão NBR Disjuntor DR Disjuntor de potência Fusível NH Fusível D Fusível rolha Fusível cartucho Chave NH com abertura em carga Chave NH sem abertura em carga Chave tipo faca DPS (dispositivo de proteção contra surto Disjuntores unipolares Disjuntores bipolares Disjuntores tripolares Interruptor bipolar para luminária 220V (FF) S: sim; N: Não; B: boas condições; M: condições médias; R: condições ruins, P: parcial.
• 3.

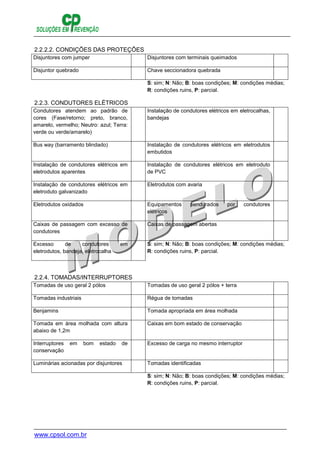

  www.cpsol.com.br 2.2.2.2. CONDIÇÕES DASPROTEÇÕES Disjuntores com jumper Disjuntores com terminais queimados Disjuntor quebrado Chave seccionadora quebrada S: sim; N: Não; B: boas condições; M: condições médias; R: condições ruins, P: parcial. 2.2.3. CONDUTORES ELÉTRICOS Condutores atendem ao padrão de cores (Fase/retorno; preto, branco, amarelo, vermelho; Neutro: azul; Terra: verde ou verde/amarelo) Instalação de condutores elétricos em eletrocalhas, bandejas Bus way (barramento blindado) Instalação de condutores elétricos em eletrodutos embutidos Instalação de condutores elétricos em eletrodutos aparentes Instalação de condutores elétricos em eletroduto de PVC Instalação de condutores elétricos em eletroduto galvanizado Eletrodutos com avaria Eletrodutos oxidados Equipamentos pendurados por condutores elétricos Caixas de passagem com excesso de condutores Caixas de passagem abertas Excesso de condutores em eletrodutos, bandeja, eletrocalha S: sim; N: Não; B: boas condições; M: condições médias; R: condições ruins, P: parcial. 2.2.4. TOMADAS/INTERRUPTORES Tomadas de uso geral 2 pólos Tomadas de uso geral 2 pólos + terra Tomadas industriais Régua de tomadas Benjamins Tomada apropriada em área molhada Tomada em área molhada com altura abaixo de 1,2m Caixas em bom estado de conservação Interruptores em bom estado de conservação Excesso de carga no mesmo interruptor Luminárias acionadas por disjuntores Tomadas identificadas S: sim; N: Não; B: boas condições; M: condições médias; R: condições ruins, P: parcial.
• 4.

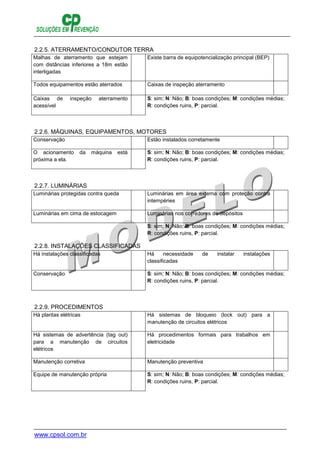

  www.cpsol.com.br 2.2.5. ATERRAMENTO/CONDUTOR TERRA Malhasde aterramento que estejam com distâncias inferiores a 18m estão interligadas Existe barra de equipotencialização principal (BEP) Todos equipamentos estão aterrados Caixas de inspeção aterramento Caixas de inspeção aterramento acessível S: sim; N: Não; B: boas condições; M: condições médias; R: condições ruins, P: parcial. 2.2.6. MÁQUINAS, EQUIPAMENTOS, MOTORES Conservação Estão instalados corretamente O acionamento da máquina está próxima a ela. S: sim; N: Não; B: boas condições; M: condições médias; R: condições ruins, P: parcial. 2.2.7. LUMINÁRIAS Luminárias protegidas contra queda Luminárias em área externa com proteção contra intempéries Luminárias em cima de estocagem Luminárias nos corredores de depósitos S: sim; N: Não; B: boas condições; M: condições médias; R: condições ruins, P: parcial. 2.2.8. INSTALAÇÕES CLASSIFICADAS Há instalações classificadas Há necessidade de instalar instalações classificadas Conservação S: sim; N: Não; B: boas condições; M: condições médias; R: condições ruins, P: parcial. 2.2.9. PROCEDIMENTOS Há plantas elétricas Há sistemas de bloqueio (lock out) para a manutenção de circuitos elétricos Há sistemas de advertência (tag out) para a manutenção de circuitos elétricos Há procedimentos formais para trabalhos em eletricidade Manutenção corretiva Manutenção preventiva Equipe de manutenção própria S: sim; N: Não; B: boas condições; M: condições médias; R: condições ruins, P: parcial.
• 5.
  www.cpsol.com.br 2.2.10. CARREGADOR DEBATERIAS DE EMPILHADEIRAS Não se aplica. 3. FOTOS 4. COMENTÁRIOS E RECOMENDAÇÕES 5. CONCLUSÕES 6. ANEXOS 7. ENCERRAMENTO
