1. Espetroscopia do Infra-Vermelho
Técnicas de medição em física
Curso: Meteorologia
Discentes :
Machava, Azaldo
Ganhane, Gonçalves
João, Elvino
Massango, Mussagy
U NIVERSIDAD E EDUARDO

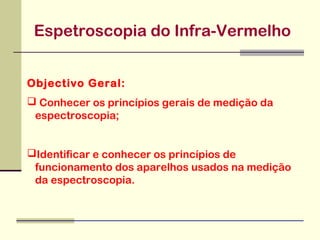

2. Espetroscopia do Infra-Vermelho
Objectivo Geral:
Conhecer os princípios gerais de medição da
espectroscopia;
Identificar e conhecer os princípios de
funcionamento dos aparelhos usados na medição
da espectroscopia.

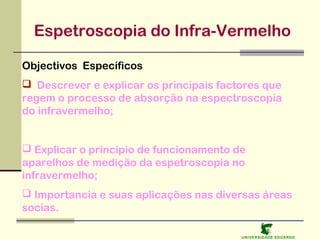

3. Espetroscopia do Infra-Vermelho
Objectivos Específicos
Descrever e explicar os principais factores que
regem o processo de absorção na espectroscopia
do infravermelho;
Explicar o princípio de funcionamento de
aparelhos de medição da espetroscopia no
infravermelho;
Importancia e suas aplicações nas diversas áreas
socias.
U NIVERSIDAD E EDUARDO
4. introdução
Atualmente é muito importante o
conhecimento de Espectrofotometria
em análises químicas, e fisicas devido
ao facto de serem ciências
esperimentais e que estudam as
transformações das substancias e
varios outros fenómenos fisicos que
acontecem na naturesa.
U NIVERSIDAD E EDUARDO

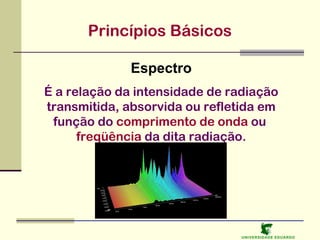

7. Princípios Básicos
Espectro
É a relação da intensidade de radiação
transmitida, absorvida ou refletida em
função do comprimento de onda ou
freqüência da dita radiação.
U NIVERSIDAD E EDUARDO

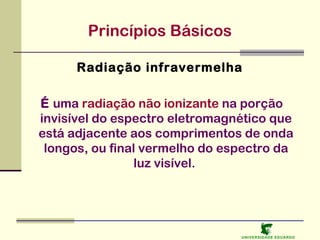

8. Princípios Básicos
Radiação infravermelha
É uma radiação não ionizante na porção
invisível do espectro eletromagnético que
está adjacente aos comprimentos de onda
longos, ou final vermelho do espectro da
luz visível.
U NIVERSIDAD E EDUARDO
9. Breve historial da espetroscopia
Astrônomo inglês William Herschel, em 1800, experimentou
colocar o bulbo de um termômetro em cada uma das regiões
coloridas do espectro solar. O resultado observado foi que a
temperatura do mercúrio aumentava pela incidência da luz, mas
esse era mais rápido quanto mais próximo da extremidade
vermelha. Ao testar a região não iluminada depois do vermelho,
Herschel descobriu que a temperatura subia ainda mais
rapidamente. A radiação invisível que provocava este efeito foi
então denominadade infravermelho
.
U NIVERSIDAD E EDUARDO

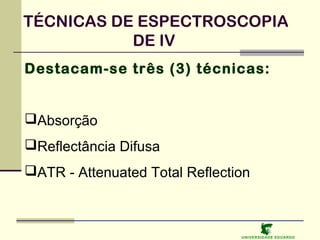

10. TÉCNICAS DE ESPECTROSCOPIA
DE IV
Destacam-se três (3) técnicas:
Absorção
Reflectância Difusa
ATR - Attenuated Total Reflection
U NIVERSIDAD E EDUARDO

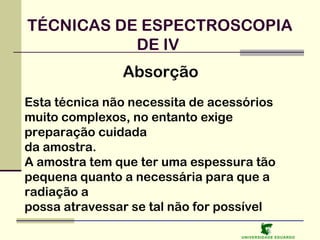

11. TÉCNICAS DE ESPECTROSCOPIA
DE IV
Absorção
Esta técnica não necessita de acessórios
muito complexos, no entanto exige
preparação cuidada
da amostra.
A amostra tem que ter uma espessura tão
pequena quanto a necessária para que a
radiação a
possa atravessar se tal não for possível
U NIVERSIDAD E EDUARDO

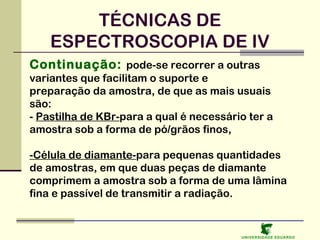

12. TÉCNICAS DE
ESPECTROSCOPIA DE IV
Continuação: pode-se recorrer a outras
variantes que facilitam o suporte e
preparação da amostra, de que as mais usuais
são:
- Pastilha de KBr-para a qual é necessário ter a
amostra sob a forma de pó/grãos finos,

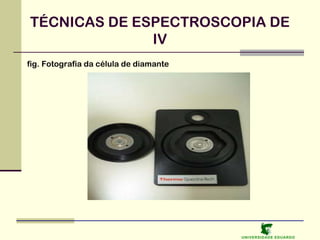

-Célula de diamante-para pequenas quantidades
de amostras, em que duas peças de diamante
comprimem a amostra sob a forma de uma lâmina
fina e passível de transmitir a radiação.
U NIVERSIDAD E EDUARDO

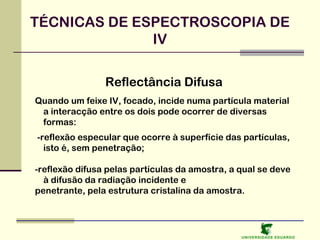

14. TÉCNICAS DE ESPECTROSCOPIA DE
IV
Reflectância Difusa
Quando um feixe IV, focado, incide numa partícula material
a interacção entre os dois pode ocorrer de diversas
formas:
-reflexão especular que ocorre à superfície das partículas,
isto é, sem penetração;
-reflexão difusa pelas partículas da amostra, a qual se deve
à difusão da radiação incidente e
penetrante, pela estrutura cristalina da amostra.
U NIVERSIDAD E EDUARDO
15. TÉCNICAS DE ESPECTROSCOPIA DE
IV

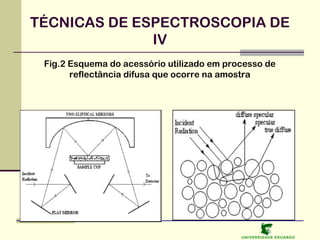

Fig.2 Esquema do acessório utilizado em processo de
reflectância difusa que ocorre na amostra
U NIVERSIDAD E EDUARDO

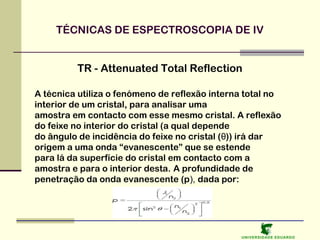

16. TÉCNICAS DE ESPECTROSCOPIA DE IV
TR - Attenuated Total Reflection
A técnica utiliza o fenómeno de reflexão interna total no
interior de um cristal, para analisar uma
amostra em contacto com esse mesmo cristal. A reflexão
do feixe no interior do cristal (a qual depende
do ângulo de incidência do feixe no cristal (θ)) irá dar
origem a uma onda “evanescente” que se estende
para lá da superfície do cristal em contacto com a
amostra e para o interior desta. A profundidade de
penetração da onda evanescente (p), dada por:
U NIVERSIDAD E EDUARDO
17. TÉCNICAS DE ESPECTROSCOPIA DE
IV

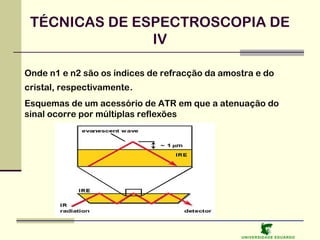

Onde n1 e n2 são os índices de refracção da amostra e do
cristal, respectivamente.
Esquemas de um acessório de ATR em que a atenuação do
sinal ocorre por múltiplas reflexões
U NIVERSIDAD E EDUARDO

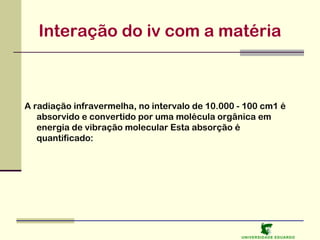

18. Interação do iv com a matéria
A radiação infravermelha, no intervalo de 10.000 - 100 cm1 é
absorvido e convertido por uma molécula orgânica em
energia de vibração molecular Esta absorção é
quantificado:
U NIVERSIDAD E EDUARDO

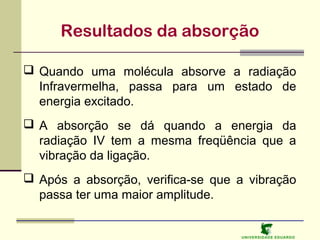

19. Resultados da absorção
Quando uma molécula absorve a radiação
Infravermelha, passa para um estado de
energia excitado.
A absorção se dá quando a energia da
radiação IV tem a mesma freqüência que a
vibração da ligação.
Após a absorção, verifica-se que a vibração
passa ter uma maior amplitude.
U NIVERSIDAD E EDUARDO
22. Técnica de análise para colher o
espectro infravermelho

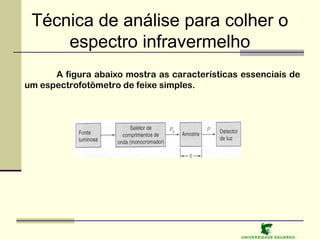

A figura abaixo mostra as características essenciais de
um espectrofotômetro de feixe simples.
U NIVERSIDAD E EDUARDO
23. Técnica de análise para colher o
espectro infravermelho
U NIVERSIDAD E EDUARDO

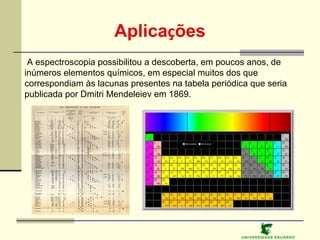

24. Aplicações
A espectroscopia possibilitou a descoberta, em poucos anos, de
inúmeros elementos químicos, em especial muitos dos que
correspondiam às lacunas presentes na tabela periódica que seria
publicada por Dmitri Mendeleiev em 1869.
U NIVERSIDAD E EDUARDO

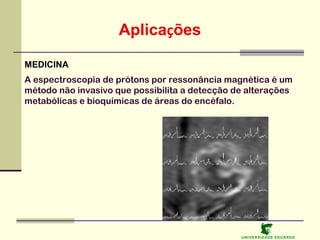

25. Aplicações
MEDICINA
A espectroscopia de prótons por ressonância magnética é um
método não invasivo que possibilita a detecção de alterações
metabólicas e bioquímicas de áreas do encéfalo.
U NIVERSIDAD E EDUARDO
29. Aplicações
Na fisica e Quimica
Detecção e quantificação de substâncias em amostras desconhecidas a
partir da comparação computacional com milhares de espectros de referência
armazenados num banco de dados
Informações químicas e estruturais de
materiais.
U NIVERSIDAD E EDUARDO

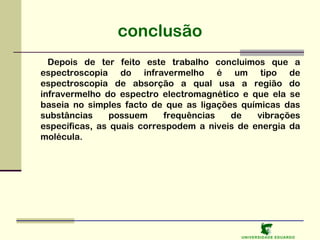

30. conclusão
Depois de ter feito este trabalho concluimos que a
espectroscopia do infravermelho é um tipo de
espectroscopia de absorção a qual usa a região do
infravermelho do espectro electromagnético e que ela se
baseia no simples facto de que as ligações químicas das
substâncias
possuem
frequências
de
vibrações
específicas, as quais correspodem a niveis de energia da
molécula.
U NIVERSIDAD E EDUARDO

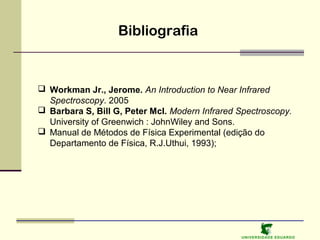

31. Bibliografia
Workman Jr., Jerome. An Introduction to Near Infrared
Spectroscopy. 2005
Barbara S, Bill G, Peter McI. Modern Infrared Spectroscopy.
University of Greenwich : JohnWiley and Sons.
Manual de Métodos de Física Experimental (edição do
Departamento de Física, R.J.Uthui, 1993);
