1. Desenho de Instalações
UNIDADE 14
Instalações Elétricas
UNIVERSIDADE FEDERAL DO RIO GRANDE – FURG
ESCOLA DE ENGENHARIA
NÚCLEO DE EXPRESSÃO GRÁFICA
Prof. Sinval Xavier

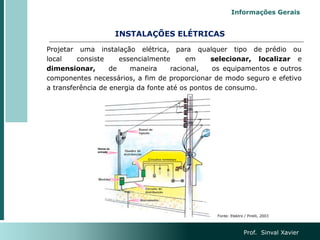

2. INSTALAÇÕES ELÉTRICAS
Projetar uma instalação elétrica, para qualquer tipo de prédio ou
local consiste essencialmente em selecionar, localizar e
dimensionar, de maneira racional, os equipamentos e outros
componentes necessários, a fim de proporcionar de modo seguro e efetivo
a transferência de energia da fonte até os pontos de consumo.
Prof. Sinval Xavier
Informações Gerais
Fonte: Elektro / Pirelli, 2003

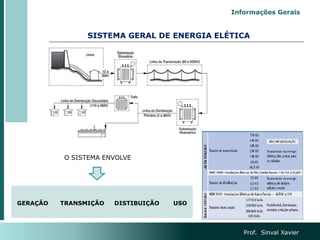

3. SISTEMA GERAL DE ENERGIA ELÉTICA
Prof. Sinval Xavier
O SISTEMA ENVOLVE
GERAÇÃO TRANSMIÇÃO DISTIBUIÇÃO USO
Informações Gerais

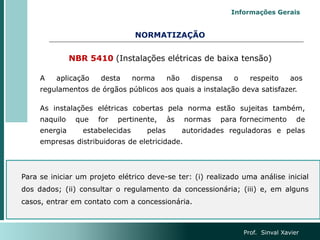

4. NORMATIZAÇÃO
NBR 5410 (Instalações elétricas de baixa tensão)
A aplicação desta norma não dispensa o respeito aos
regulamentos de órgãos públicos aos quais a instalação deva satisfazer.
As instalações elétricas cobertas pela norma estão sujeitas também,
naquilo que for pertinente, às normas para fornecimento de
energia estabelecidas pelas autoridades reguladoras e pelas
empresas distribuidoras de eletricidade.
Para se iniciar um projeto elétrico deve-se ter: (i) realizado uma análise inicial
dos dados; (ii) consultar o regulamento da concessionária; (iii) e, em alguns
casos, entrar em contato com a concessionária.
Prof. Sinval Xavier
Informações Gerais

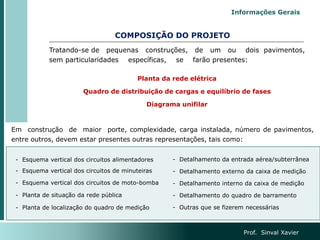

5. COMPOSIÇÃO DO PROJETO
Tratando-se de pequenas construções, de um ou dois pavimentos,
sem particularidades específicas, se farão presentes:
Planta da rede elétrica
Quadro de distribuição de cargas e equilíbrio de fases
Diagrama unifilar
Prof. Sinval Xavier
- Esquema vertical dos circuitos alimentadores
- Esquema vertical dos circuitos de minuteiras
- Esquema vertical dos circuitos de moto-bomba
- Planta de situação da rede pública
- Planta de localização do quadro de medição
- Detalhamento da entrada aérea/subterrânea
- Detalhamento externo da caixa de medição
- Detalhamento interno da caixa de medição
- Detalhamento do quadro de barramento
- Outras que se fizerem necessárias
Em construção de maior porte, complexidade, carga instalada, número de pavimentos,
entre outros, devem estar presentes outras representações, tais como:
Informações Gerais

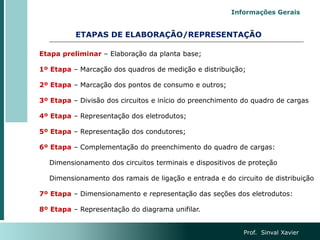

6. ETAPAS DE ELABORAÇÃO/REPRESENTAÇÃO
Etapa preliminar – Elaboração da planta base;
1º Etapa – Marcação dos quadros de medição e distribuição;
2º Etapa – Marcação dos pontos de consumo e outros;
3º Etapa – Divisão dos circuitos e início do preenchimento do quadro de cargas
4º Etapa – Representação dos eletrodutos;
5º Etapa – Representação dos condutores;
6º Etapa – Complementação do preenchimento do quadro de cargas:
Dimensionamento dos circuitos terminais e dispositivos de proteção
Dimensionamento dos ramais de ligação e entrada e do circuito de distribuição
7º Etapa – Dimensionamento e representação das seções dos eletrodutos:

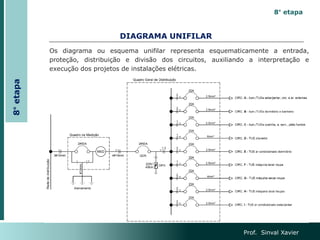

8º Etapa – Representação do diagrama unifilar.
Prof. Sinval Xavier
Informações Gerais

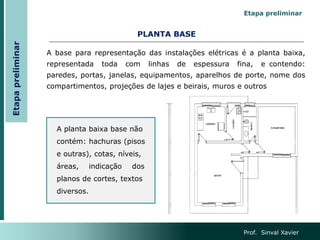

7. PLANTA BASE
A base para representação das instalações elétricas é a planta baixa,
representada toda com linhas de espessura fina, e contendo:
paredes, portas, janelas, equipamentos, aparelhos de porte, nome dos
compartimentos, projeções de lajes e beirais, muros e outros
A planta baixa base não
contém: hachuras (pisos
e outras), cotas, níveis,
áreas, indicação dos
planos de cortes, textos
diversos.
Prof. Sinval Xavier
Etapa preliminar
Etapa
preliminar

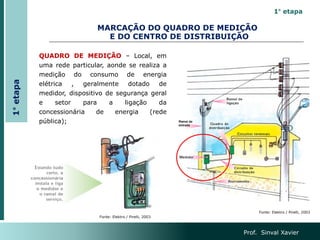

8. QUADRO DE MEDIÇÃO – Local, em
uma rede particular, aonde se realiza a
medição do consumo de energia
elétrica , geralmente dotado de
medidor, dispositivo de segurança geral
e setor para a ligação da
concessionária de energia (rede
pública);
MARCAÇÃO DO QUADRO DE MEDIÇÃO
E DO CENTRO DE DISTRIBUIÇÃO
Prof. Sinval Xavier
1° etapa
Fonte: Elektro / Pirelli, 2003
Fonte: Elektro / Pirelli, 2003
1°
etapa

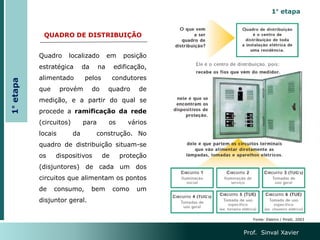

9. QUADRO DE DISTRIBUIÇÃO
Quadro localizado em posição
estratégica da na edificação,
alimentado pelos condutores
que provém do quadro de
medição, e a partir do qual se
procede a ramificação da rede
(circuitos) para os vários
locais da construção. No
quadro de distribuição situam-se
os dispositivos de proteção
(disjuntores) de cada um dos
circuitos que alimentam os pontos
de consumo, bem como um
disjuntor geral.
Prof. Sinval Xavier
1° etapa
Fonte: Elektro / Pirelli, 2003
1°
etapa

10. Prof. Sinval Xavier

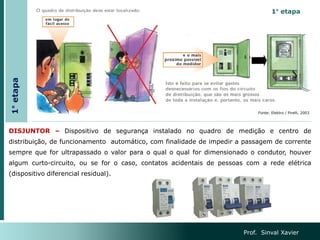

DISJUNTOR – Dispositivo de segurança instalado no quadro de medição e centro de
distribuição, de funcionamento automático, com finalidade de impedir a passagem de corrente
sempre que for ultrapassado o valor para o qual o qual for dimensionado o condutor, houver
algum curto-circuito, ou se for o caso, contatos acidentais de pessoas com a rede elétrica
(dispositivo diferencial residual).
1° etapa
Fonte: Elektro / Pirelli, 2003
1°
etapa

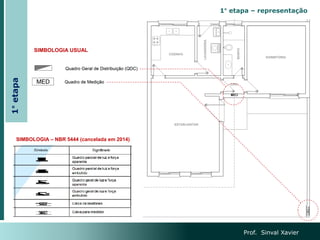

11. SIMBOLOGIA – NBR 5444 (cancelada em 2014)
Prof. Sinval Xavier
1° etapa – representação
SIMBOLOGIA USUAL
1°
etapa

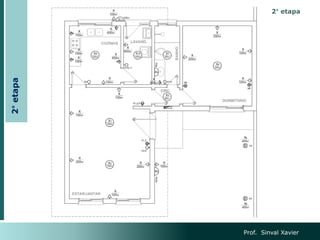

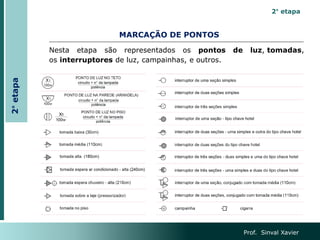

12. MARCAÇÃO DE PONTOS
Nesta etapa são representados os pontos de luz, tomadas,
os interruptores de luz, campainhas, e outros.
Prof. Sinval Xavier
2° etapa
2°
etapa

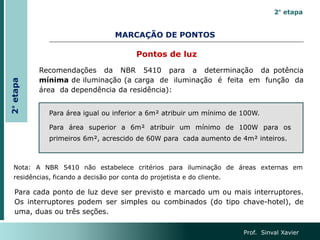

13. MARCAÇÃO DE PONTOS
Recomendações da NBR 5410 para a determinação da potência
mínima de iluminação (a carga de iluminação é feita em função da
área da dependência da residência):
Para área igual ou inferior a 6m² atribuir um mínimo de 100W.
Para área superior a 6m² atribuir um mínimo de 100W para os
primeiros 6m², acrescido de 60W para cada aumento de 4m² inteiros.
Nota: A NBR 5410 não estabelece critérios para iluminação de áreas externas em
residências, ficando a decisão por conta do projetista e do cliente.
Para cada ponto de luz deve ser previsto e marcado um ou mais interruptores.
Os interruptores podem ser simples ou combinados (do tipo chave-hotel), de
uma, duas ou três seções.
Prof. Sinval Xavier
Pontos de luz
2° etapa
2°
etapa

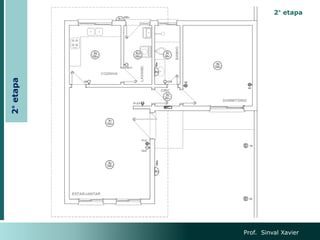

14. Prof. Sinval Xavier
2° etapa
2°
etapa

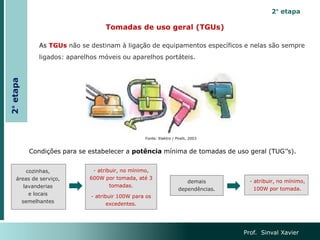

15. As TGUs não se destinam à ligação de equipamentos específicos e nelas são sempre
ligados: aparelhos móveis ou aparelhos portáteis.
cozinhas,
áreas de serviço,
lavanderias
e locais
semelhantes
- atribuir, no mínimo,
600W por tomada, até 3
tomadas.
- atribuir 100W para os
excedentes.
demais
dependências.
- atribuir, no mínimo,
100W por tomada.
Prof. Sinval Xavier
Tomadas de uso geral (TGUs)
Condições para se estabelecer a potência mínima de tomadas de uso geral (TUG’’s).
2° etapa
Fonte: Elektro / Pirelli, 2003
2°
etapa

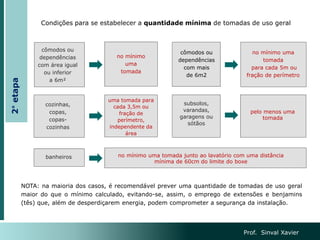

16. no mínimo uma
tomada
para cada 5m ou
fração de perímetro
cozinhas,
copas,
copas-
cozinhas
no mínimo
uma
tomada
cômodos ou
dependências
com mais
de 6m2
banheiros no mínimo uma tomada junto ao lavatório com uma distância
mínima de 60cm do limite do boxe
NOTA: na maioria dos casos, é recomendável prever uma quantidade de tomadas de uso geral
maior do que o mínimo calculado, evitando-se, assim, o emprego de extensões e benjamins
(tês) que, além de desperdiçarem energia, podem comprometer a segurança da instalação.
Prof. Sinval Xavier
Condições para se estabelecer a quantidade mínima de tomadas de uso geral
cômodos ou
dependências
com área igual
ou inferior
a 6m²
uma tomada para
cada 3,5m ou
fração de
perímetro,
independente da
área
subsolos,
varandas,
garagens ou
sótãos
pelo menos uma
tomada
2°
etapa

17. Prof. Sinval Xavier
2° etapa
2°
etapa

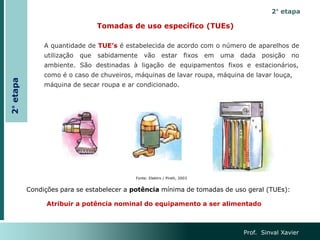

18. Tomadas de uso específico (TUEs)
A quantidade de TUE’s é estabelecida de acordo com o número de aparelhos de
utilização que sabidamente vão estar fixos em uma dada posição no
ambiente. São destinadas à ligação de equipamentos fixos e estacionários,
como é o caso de chuveiros, máquinas de lavar roupa, máquina de lavar louça,
máquina de secar roupa e ar condicionado.
Condições para se estabelecer a potência mínima de tomadas de uso geral (TUEs):
Atribuir a potência nominal do equipamento a ser alimentado
Prof. Sinval Xavier
2° etapa
Fonte: Elektro / Pirelli, 2003
2°
etapa

19. Prof. Sinval Xavier
2° etapa
2°
etapa

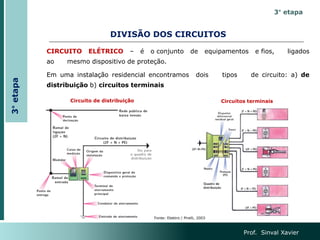

20. DIVISÃO DOS CIRCUITOS
Prof. Sinval Xavier
CIRCUITO ELÉTRICO – é o conjunto de equipamentos e fios, ligados
ao mesmo dispositivo de proteção.
Em uma instalação residencial encontramos dois tipos de circuito: a) de
distribuição b) circuitos terminais
Circuito de distribuição Circuitos terminais
3° etapa
Fonte: Elektro / Pirelli, 2003
3°
etapa

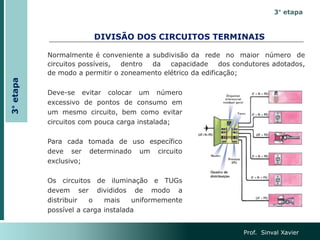

21. DIVISÃO DOS CIRCUITOS TERMINAIS
Deve-se evitar colocar um número
excessivo de pontos de consumo em
um mesmo circuito, bem como evitar
circuitos com pouca carga instalada;
Para cada tomada de uso específico
deve ser determinado um circuito
exclusivo;
Os circuitos de iluminação e TUGs
devem ser divididos de modo a
distribuir o mais uniformemente
possível a carga instalada
Normalmente é conveniente a subdivisão da rede no maior número de
circuitos possíveis, dentro da capacidade dos condutores adotados,
de modo a permitir o zoneamento elétrico da edificação;
Prof. Sinval Xavier
3° etapa
3°
etapa

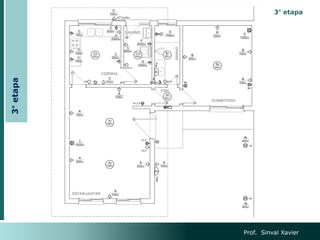

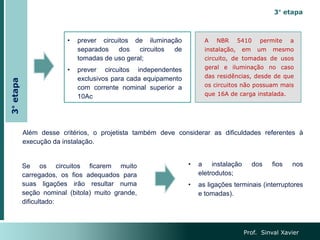

22. Prof. Sinval Xavier
A NBR 5410 permite a
instalação, em um mesmo
circuito, de tomadas de usos
geral e iluminação no caso
das residências, desde de que
os circuitos não possuam mais
que 16A de carga instalada.
3° etapa
• prever circuitos de iluminação
separados dos circuitos de
tomadas de uso geral;
• prever circuitos independentes
exclusivos para cada equipamento
com corrente nominal superior a
10Ac
Além desse critérios, o projetista também deve considerar as dificuldades referentes à
execução da instalação.
Se os circuitos ficarem muito
carregados, os fios adequados para
suas ligações irão resultar numa
seção nominal (bitola) muito grande,
dificultado:
• a instalação dos fios nos
eletrodutos;
• as ligações terminais (interruptores
e tomadas).
3°
etapa

23. Prof. Sinval Xavier
3° etapa
3°
etapa

24. Prof. Sinval Xavier
3° etapa
3°
etapa

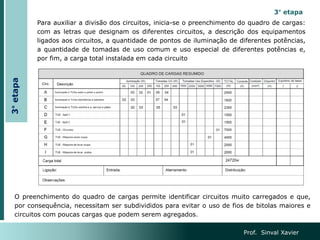

Para auxiliar a divisão dos circuitos, inicia-se o preenchimento do quadro de cargas:
com as letras que designam os diferentes circuitos, a descrição dos equipamentos
ligados aos circuitos, a quantidade de pontos de iluminação de diferentes potências,
a quantidade de tomadas de uso comum e uso especial de diferentes potências e,
por fim, a carga total instalada em cada circuito
O preenchimento do quadro de cargas permite identificar circuitos muito carregados e que,
por consequência, necessitam ser subdivididos para evitar o uso de fios de bitolas maiores e
circuitos com poucas cargas que podem serem agregados.

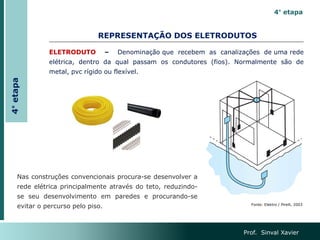

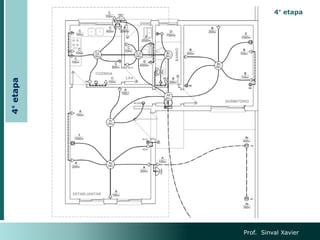

25. REPRESENTAÇÃO DOS ELETRODUTOS
Prof. Sinval Xavier
Nas construções convencionais procura-se desenvolver a
rede elétrica principalmente através do teto, reduzindo-
se seu desenvolvimento em paredes e procurando-se
evitar o percurso pelo piso.
ELETRODUTO – Denominação que recebem as canalizações de uma rede
elétrica, dentro da qual passam os condutores (fios). Normalmente são de
metal, pvc rígido ou flexível.
4° etapa
Fonte: Elektro / Pirelli, 2003
4°
etapa

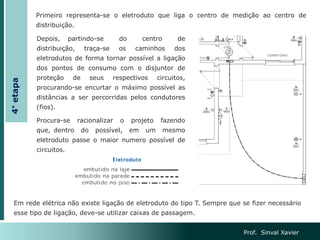

26. Prof. Sinval Xavier
Primeiro representa-se o eletroduto que liga o centro de medição ao centro de
distribuição.
Em rede elétrica não existe ligação de eletroduto do tipo T. Sempre que se fizer necessário
esse tipo de ligação, deve-se utilizar caixas de passagem.
Depois, partindo-se do centro de
distribuição, traça-se os caminhos dos
eletrodutos de forma tornar possível a ligação
dos pontos de consumo com o disjuntor de
proteção de seus respectivos circuitos,
procurando-se encurtar o máximo possível as
distâncias a ser percorridas pelos condutores
(fios).
Procura-se racionalizar o projeto fazendo
que, dentro do possível, em um mesmo
eletroduto passe o maior numero possível de
circuitos.
4°
etapa

27. Prof. Sinval Xavier
4° etapa
4°
etapa

28. REPRESENTAÇÃO DOS CONDUTORES
Prof. Sinval Xavier
CONDUTORES - Nome que recebem os fios condutores da corrente elétrica,
normalmente em cobre, e eventualmente em alumínio, com o isolamento
adequado.
Fase – condutor que possui tensão elétrica de 127 ou 220 volts;
Neutro – condutor que não possui tensão elétrica (tensão nula), utilizado para servir de
referência ao fase e fechar um circuito.
Terra – condutor de proteção ligado ao eletrodo de aterramento.
Retorno – condutor que liga um ponto de luz ao seu interruptor
5° etapa
5°
etapa

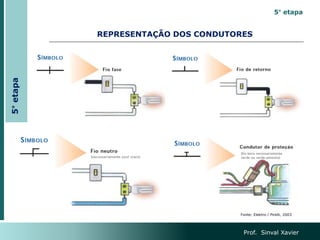

29. REPRESENTAÇÃO DOS CONDUTORES
Prof. Sinval Xavier
5° etapa
Fonte: Elektro / Pirelli, 2003
5°
etapa

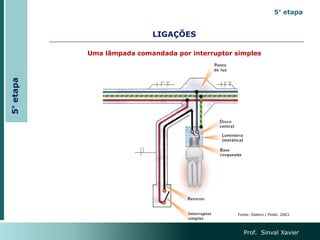

30. LIGAÇÕES
Uma lâmpada comandada por interruptor simples
Prof. Sinval Xavier
Fonte: Elektro / Pirelli, 2003
5°
etapa 5° etapa

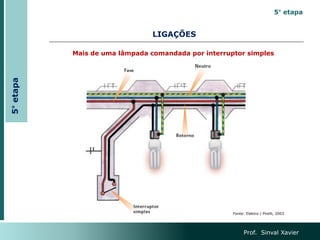

31. Mais de uma lâmpada comandada por interruptor simples
Prof. Sinval Xavier
LIGAÇÕES
Fonte: Elektro / Pirelli, 2003
5°
etapa 5° etapa

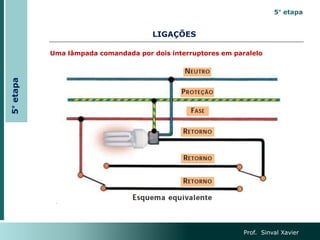

32. Uma lâmpada comandada por dois interruptores em paralelo
LIGAÇÕES
Prof. Sinval Xavier
5°
etapa 5° etapa

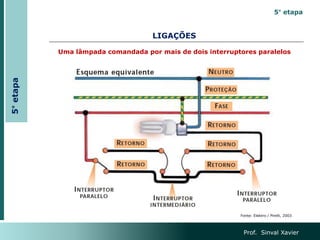

33. Uma lâmpada comandada por mais de dois interruptores paralelos
LIGAÇÕES
Prof. Sinval Xavier
Fonte: Elektro / Pirelli, 2003
5°
etapa 5° etapa

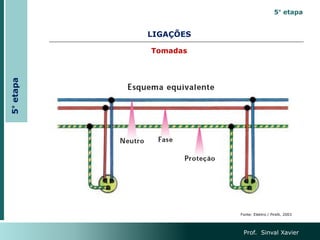

34. LIGAÇÕES
Tomadas
Prof. Sinval Xavier
Fonte: Elektro / Pirelli, 2003
5°
etapa 5° etapa

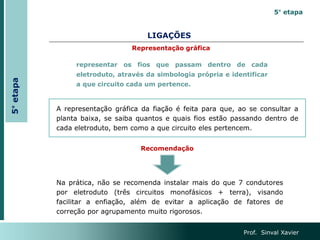

35. LIGAÇÕES
Prof. Sinval Xavier
representar os fios que passam dentro de cada
eletroduto, através da simbologia própria e identificar
a que circuito cada um pertence.
Representação gráfica
A representação gráfica da fiação é feita para que, ao se consultar a
planta baixa, se saiba quantos e quais fios estão passando dentro de
cada eletroduto, bem como a que circuito eles pertencem.
Na prática, não se recomenda instalar mais do que 7 condutores
por eletroduto (três circuitos monofásicos + terra), visando
facilitar a enfiação, além de evitar a aplicação de fatores de
correção por agrupamento muito rigorosos.
Recomendação
5°
etapa 5° etapa

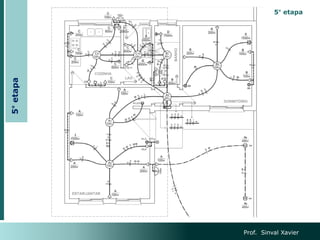

36. Prof. Sinval Xavier
5°
etapa 5° etapa

37. Prof. Sinval Xavier
5°
etapa 5° etapa

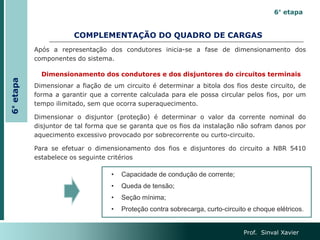

38. Dimensionamento dos condutores e dos disjuntores do circuitos terminais
Prof. Sinval Xavier
COMPLEMENTAÇÃO DO QUADRO DE CARGAS
Dimensionar a fiação de um circuito é determinar a bitola dos fios deste circuito, de
forma a garantir que a corrente calculada para ele possa circular pelos fios, por um
tempo ilimitado, sem que ocorra superaquecimento.
Dimensionar o disjuntor (proteção) é determinar o valor da corrente nominal do
disjuntor de tal forma que se garanta que os fios da instalação não sofram danos por
aquecimento excessivo provocado por sobrecorrente ou curto-circuito.
Para se efetuar o dimensionamento dos fios e disjuntores do circuito a NBR 5410
estabelece os seguinte critérios
• Capacidade de condução de corrente;
• Queda de tensão;
• Seção mínima;
• Proteção contra sobrecarga, curto-circuito e choque elétricos.
6°
etapa 6° etapa
Após a representação dos condutores inicia-se a fase de dimensionamento dos
componentes do sistema.

39. Prof. Sinval Xavier
6°
etapa

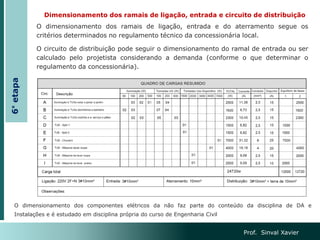

O dimensionamento dos componentes elétricos da não faz parte do conteúdo da disciplina de DA e
Instalações e é estudado em disciplina própria do curso de Engenharia Civil
Dimensionamento dos ramais de ligação, entrada e circuito de distribuição
O dimensionamento dos ramais de ligação, entrada e do aterramento segue os
critérios determinados no regulamento técnico da concessionária local.
O circuito de distribuição pode seguir o dimensionamento do ramal de entrada ou ser
calculado pelo projetista considerando a demanda (conforme o que determinar o
regulamento da concessionária).

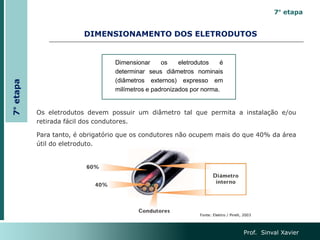

40. DIMENSIONAMENTO DOS ELETRODUTOS
Prof. Sinval Xavier
Dimensionar os eletrodutos é
determinar seus diâmetros nominais
(diâmetros externos) expresso em
milímetros e padronizados por norma.
Os eletrodutos devem possuir um diâmetro tal que permita a instalação e/ou
retirada fácil dos condutores.
Para tanto, é obrigatório que os condutores não ocupem mais do que 40% da área
útil do eletroduto.
Fonte: Elektro / Pirelli, 2003
7°
etapa
7° etapa

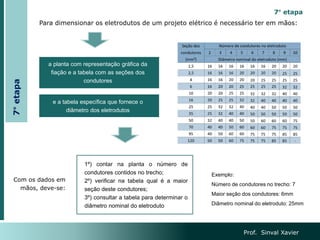

41. Prof. Sinval Xavier
Para dimensionar os eletrodutos de um projeto elétrico é necessário ter em mãos:
a planta com representação gráfica da
fiação e a tabela com as seções dos
condutores
e a tabela específica que fornece o
diâmetro dos eletrodutos
Com os dados em
mãos, deve-se:
1º) contar na planta o número de
condutores contidos no trecho;
2º) verificar na tabela qual é a maior
seção deste condutores;
3º) consultar a tabela para determinar o
diâmetro nominal do eletroduto
Exemplo:
Número de condutores no trecho: 7
Maior seção dos condutores: 6mm
Diâmetro nominal do eletroduto: 25mm
7°
etapa
7° etapa

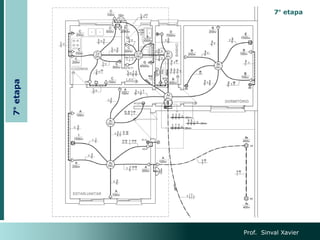

42. Prof. Sinval Xavier
7°
etapa
7° etapa

43. Prof. Sinval Xavier

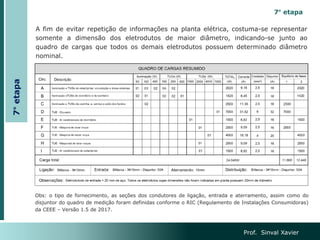

Obs: o tipo de fornecimento, as seções dos condutores de ligação, entrada e aterramento, assim como do
disjuntor do quadro de medição foram definidas conforme o RIC (Regulamento de Instalações Consumidoras)
da CEEE – Versão 1.5 de 2017.
7°
etapa
7° etapa
A fim de evitar repetição de informações na planta elétrica, costuma-se representar
somente a dimensão dos eletrodutos de maior diâmetro, indicando-se junto ao
quadro de cargas que todos os demais eletrodutos possuem determinado diâmetro
nominal.

44. DIAGRAMA UNIFILAR
Prof. Sinval Xavier
Os diagrama ou esquema unifilar representa esquematicamente a entrada,
proteção, distribuição e divisão dos circuitos, auxiliando a interpretação e
execução dos projetos de instalações elétricas.
8°
etapa
8° etapa

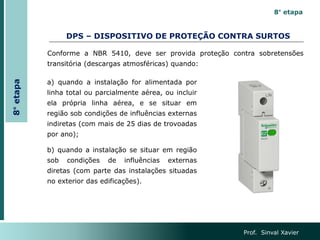

45. DPS – DISPOSITIVO DE PROTEÇÃO CONTRA SURTOS
Prof. Sinval Xavier
8°
etapa
8° etapa
Conforme a NBR 5410, deve ser provida proteção contra sobretensões
transitória (descargas atmosféricas) quando:
a) quando a instalação for alimentada por
linha total ou parcialmente aérea, ou incluir
ela própria linha aérea, e se situar em
região sob condições de influências externas
indiretas (com mais de 25 dias de trovoadas
por ano);
b) quando a instalação se situar em região
sob condições de influências externas
diretas (com parte das instalações situadas
no exterior das edificações).

46. Prof. Sinval Xavier
8°
etapa
8° etapa

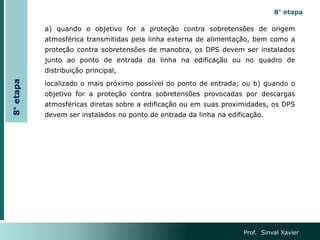

a) quando o objetivo for a proteção contra sobretensões de origem
atmosférica transmitidas pela linha externa de alimentação, bem como a
proteção contra sobretensões de manobra, os DPS devem ser instalados
junto ao ponto de entrada da linha na edificação ou no quadro de
distribuição principal,
localizado o mais próximo possível do ponto de entrada; ou b) quando o
objetivo for a proteção contra sobretensões provocadas por descargas
atmosféricas diretas sobre a edificação ou em suas proximidades, os DPS
devem ser instalados no ponto de entrada da linha na edificação.
