O documento discute os aspectos gerais das projeções associadas ao desenho arquitetônico, incluindo os elementos básicos da projeção, sistemas de projeção como ortogonal, cônica e cilíndrica, e tipos de vistas como principais, secionais e auxiliares.

1. Desenho Arquitetônico
UNIDADE 1a
ASPECTOS GERAIS DAS PROJEÇÕES
ASSOCIADOS AO DESENHO
ARQUITETÔNICO
UNIVERSIDADE FEDERAL DO RIO GRANDE – FURG
ESCOLA DE ENGENHARIA
NÚCLEO DE EXPRESSÃO GRÁFICA
Prof. Sinval Xavier

2. Prof. Sinval Xavier

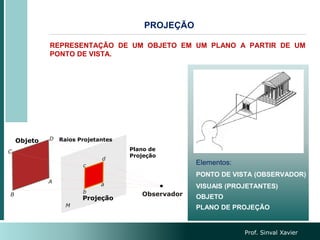

PROJEÇÃO
Elementos:
PONTO DE VISTA (OBSERVADOR)
VISUAIS (PROJETANTES)
OBJETO
PLANO DE PROJEÇÃO
REPRESENTAÇÃO DE UM OBJETO EM UM PLANO A PARTIR DE UM
PONTO DE VISTA.
A
D
B
C
Observador
a
d
b
c
M
Plano
de
Proje
ção
ou do
Quad
ro
Raios Projetantes
Objeto
Projeção
Plano de
Projeção

3. Primárias e Secundárias
Cortes e Seções
Frontal
Lateral Esquerda
Lateral Direita
Posterior
Superior
Inferior
Sistema de
Projeções
Cônica Perspectivas
Oblíqua
Cavaleira
Gabinete
Militar
Ortogonal
Perspectivas
Vistas
Ortográficas
Isométrica
Dimétrica
Trimétrica
Vistas Principais
Vistas
Secionais
Vistas
Auxiliares
Cilíndrica
ou
Paralela
1 ponto de fuga
2 pontos de fuga
3 pontos de fuga
SISTEMAS DE PROJEÇÃO
Prof. Sinval Xavier
Perspectivas

4. Prof. Sinval Xavier

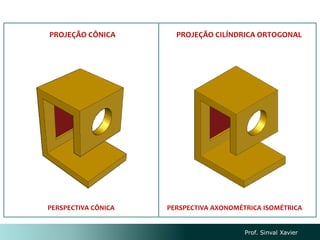

PROJEÇÃO CÔNICA PROJEÇÃO CILÍNDRICA ORTOGONAL
PERSPECTIVA AXONOMÉTRICA ISOMÉTRICA
PERSPECTIVA CÔNICA

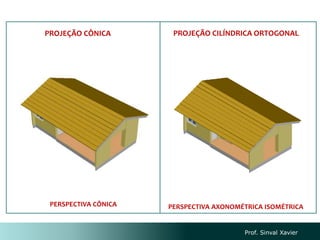

5. PROJEÇÃO CÔNICA
Prof. Sinval Xavier
PROJEÇÃO CILÍNDRICA ORTOGONAL
PERSPECTIVA AXONOMÉTRICA ISOMÉTRICA
PERSPECTIVA CÔNICA

6. Prof. Sinval Xavier
PROJEÇÃO CILINDRICA ORTOGONAL

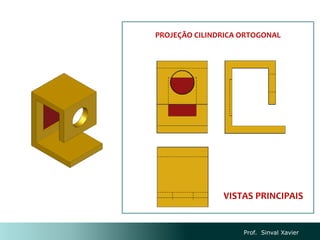

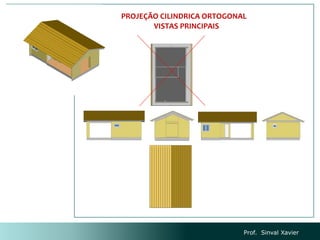

VISTAS PRINCIPAIS

7. Prof. Sinval Xavier
PROJEÇÃO CILINDRICA ORTOGONAL
VISTAS PRINCIPAIS

8. Prof. Sinval Xavier
PROJEÇÃO CILÍNDRICA ORTOGONAL

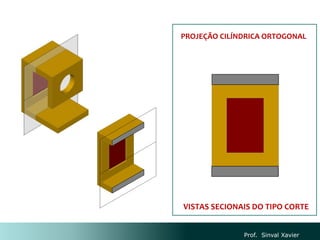

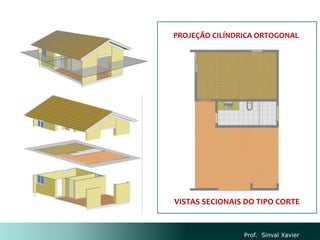

VISTAS SECIONAIS DO TIPO CORTE

9. Prof. Sinval Xavier
PROJEÇÃO CILÍNDRICA ORTOGONAL

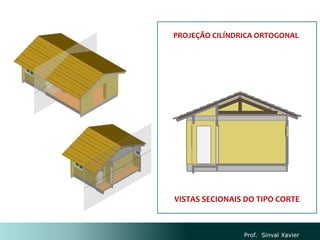

VISTAS SECIONAIS DO TIPO CORTE

10. Prof. Sinval Xavier
PROJEÇÃO CILÍNDRICA ORTOGONAL
VISTAS SECIONAIS DO TIPO CORTE

11. Vista frontal
Prof. Sinval Xavier
PROJEÇÃO CILINDRICA
ORTOGONAL
Vista auxiliar

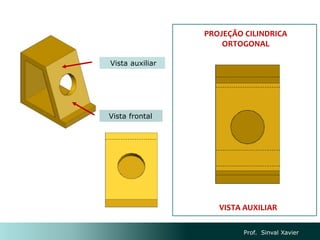

VISTA AUXILIAR

12. Prof. Sinval Xavier
PROJEÇÃO CILINDRICA
ORTOGONAL

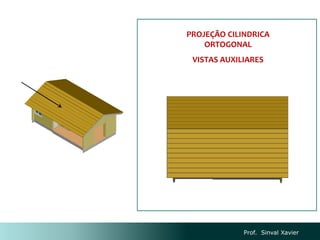

VISTAS AUXILIARES
