O documento discute considerações importantes sobre sistemas de proteção contra quedas, incluindo queda livre, distância de desaceleração, altura entre o ponto de ancoragem e o pé do usuário. Também aborda cálculo de espaço livre necessário, tipos de quedas, requisitos para pontos de ancoragem e normas aplicáveis.

1. Considerações sobre Proteção
Contra Quedas
Para desenvolver e implementar um
sistema de proteção contra quedas é
importante estar familiarizado com as
seguintes considerações e conceitos:

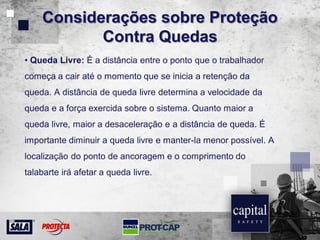

2. Considerações sobre Proteção
Contra Quedas
• Queda Livre: É a distância entre o ponto que o trabalhador
começa a cair até o momento que se inicia a retenção da
queda. A distância de queda livre determina a velocidade da
queda e a força exercida sobre o sistema. Quanto maior a
queda livre, maior a desaceleração e a distância de queda. É
importante diminuir a queda livre e manter-la menor possível. A
localização do ponto de ancoragem e o comprimento do
talabarte irá afetar a queda livre.

3. Considerações sobre Proteção
Contra Quedas

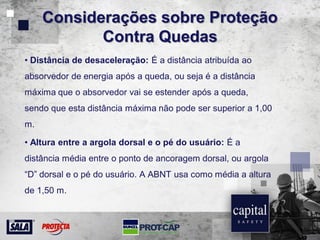

• Distância de desaceleração: É a distância atribuída ao
absorvedor de energia após a queda, ou seja é a distância
máxima que o absorvedor vai se estender após a queda,
sendo que esta distância máxima não pode ser superior a 1,00
m.
• Altura entre a argola dorsal e o pé do usuário: É a
distância média entre o ponto de ancoragem dorsal, ou argola
“D” dorsal e o pé do usuário. A ABNT usa como média a altura
de 1,50 m.

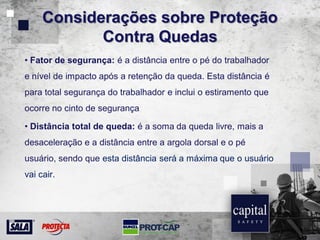

4. Considerações sobre Proteção
Contra Quedas
• Fator de segurança: é a distância entre o pé do trabalhador
e nível de impacto após a retenção da queda. Esta distância é
para total segurança do trabalhador e inclui o estiramento que
ocorre no cinto de segurança
• Distância total de queda: é a soma da queda livre, mais a
desaceleração e a distância entre a argola dorsal e o pé
usuário, sendo que esta distância será a máxima que o usuário
vai cair.

5. Considerações sobre Proteção
Contra Quedas
• Cálculo do Espaço livre necessário: é a distância entre o
ponto de ancoragem e a obstrução abaixo mais próxima (seja
ela o chão, uma laje, maquina ou equipamento). O cálculo do
espaço livre necessário é crítico e extremamente importante.
Por exemplo, se a distância total de queda for maior que o
espaço livre o problema é óbvio. Por isso a recomendação da
utilização do fator de segurança neste cálculo. É importante
também considerar qualquer tipo obstrução que possa estar
abaixo do trabalhador.

6. Considerações sobre Proteção
Contra Quedas

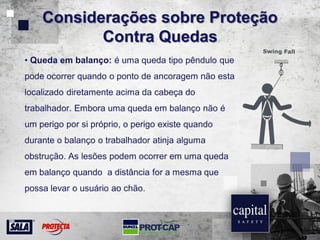

• Queda em balanço: é uma queda tipo pêndulo que
pode ocorrer quando o ponto de ancoragem não esta
localizado diretamente acima da cabeça do
trabalhador. Embora uma queda em balanço não é
um perigo por si próprio, o perigo existe quando
durante o balanço o trabalhador atinja alguma
obstrução. As lesões podem ocorrer em uma queda
em balanço quando a distância for a mesma que
possa levar o usuário ao chão.

7. Considerações sobre Proteção
Contra Quedas

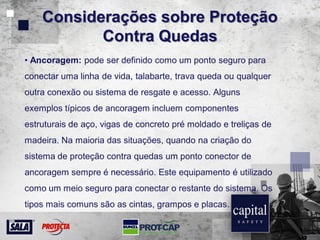

• Ancoragem: pode ser definido como um ponto seguro para
conectar uma linha de vida, talabarte, trava queda ou qualquer
outra conexão ou sistema de resgate e acesso. Alguns
exemplos típicos de ancoragem incluem componentes
estruturais de aço, vigas de concreto pré moldado e treliças de
madeira. Na maioria das situações, quando na criação do
sistema de proteção contra quedas um ponto conector de
ancoragem sempre é necessário. Este equipamento é utilizado
como um meio seguro para conectar o restante do sistema. Os
tipos mais comuns são as cintas, grampos e placas.

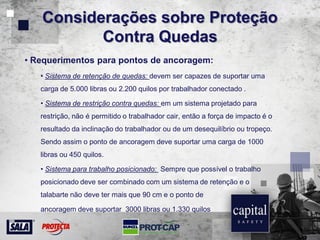

8. Considerações sobre Proteção
Contra Quedas
• Requerimentos para pontos de ancoragem:
• Sistema de retenção de quedas: devem ser capazes de suportar uma
carga de 5.000 libras ou 2.200 quilos por trabalhador conectado .
• Sistema de restrição contra quedas: em um sistema projetado para
restrição, não é permitido o trabalhador cair, então a força de impacto é o
resultado da inclinação do trabalhador ou de um desequilíbrio ou tropeço.
Sendo assim o ponto de ancoragem deve suportar uma carga de 1000
libras ou 450 quilos.
• Sistema para trabalho posicionado: Sempre que possível o trabalho
posicionado deve ser combinado com um sistema de retenção e o
talabarte não deve ter mais que 90 cm e o ponto de
ancoragem deve suportar 3000 libras ou 1.330 quilos

9. Considerações sobre Proteção
Contra Quedas

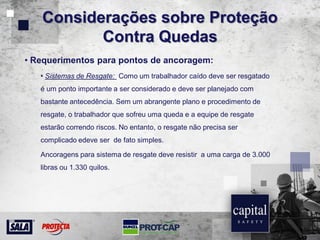

• Requerimentos para pontos de ancoragem:
• Sistemas de Resgate: Como um trabalhador caído deve ser resgatado
é um ponto importante a ser considerado e deve ser planejado com
bastante antecedência. Sem um abrangente plano e procedimento de
resgate, o trabalhador que sofreu uma queda e a equipe de resgate
estarão correndo riscos. No entanto, o resgate não precisa ser
complicado edeve ser de fato simples.
Ancoragens para sistema de resgate deve resistir a uma carga de 3.000
libras ou 1.330 quilos.

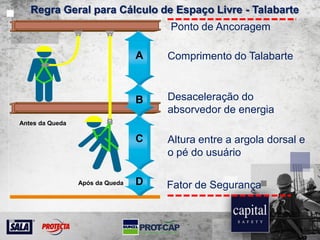

10. Regra Geral para Cálculo de Espaço Livre - Talabarte
Comprimento do Talabarte
Desaceleração do
absorvedor de energia
Altura entre a argola dorsal e
o pé do usuário
Fator de Segurança
Ponto de Ancoragem
A
B
C
DApós da Queda
Antes da Queda

11. Regra Geral para Cálculo de Espaço Livre – Ex. 01
Comprimento do
Talabarte = 1,50 m.
Desaceleração do
absorvedor de energia =
0,50 m,.
Altura entre a argola
dorsal e o pé do usuário =
1,50 m. (em média)
Fator de Segurança =
1 m.
Ponto de
Ancoragem
A
B
C
DApós a Queda
Antes da Queda
Total:
4,5 metros a
partir do ponto
de ancoragem

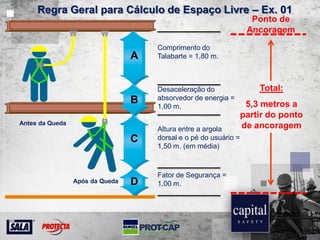

12. Regra Geral para Cálculo de Espaço Livre – Ex. 01
Comprimento do
Talabarte = 1,80 m.
Desaceleração do
absorvedor de energia =
1,00 m.
Altura entre a argola
dorsal e o pé do usuário =
1,50 m. (em média)
Fator de Segurança =
1,00 m.
A
B
C
DApós da Queda
Antes da Queda
Total:
5,3 metros a
partir do ponto
de ancoragem
Ponto de
Ancoragem

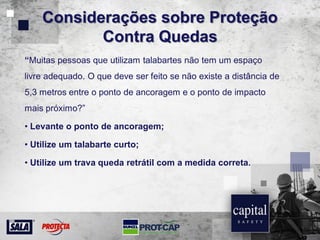

13. Considerações sobre Proteção
Contra Quedas
“Muitas pessoas que utilizam talabartes não tem um espaço
livre adequado. O que deve ser feito se não existe a distância de
5,3 metros entre o ponto de ancoragem e o ponto de impacto
mais próximo?”
• Levante o ponto de ancoragem;
• Utilize um talabarte curto;
• Utilize um trava queda retrátil com a medida correta.

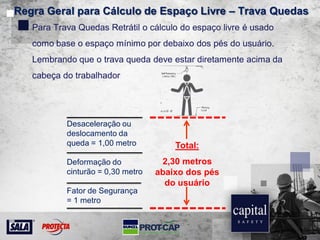

14. Desaceleração ou
deslocamento da
queda = 1,00 metro
Deformação do
cinturão = 0,30 metro
Fator de Segurança
= 1 metro
Total:
2,30 metros
abaixo dos pés
do usuário
Regra Geral para Cálculo de Espaço Livre – Trava Quedas
Para Trava Quedas Retrátil o cálculo do espaço livre é usado
como base o espaço mínimo por debaixo dos pés do usuário.
Lembrando que o trava queda deve estar diretamente acima da
cabeça do trabalhador

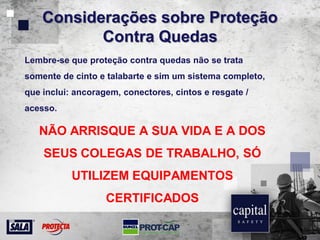

15. Considerações sobre Proteção
Contra Quedas
Lembre-se que proteção contra quedas não se trata
somente de cinto e talabarte e sim um sistema completo,
que inclui: ancoragem, conectores, cintos e resgate /
acesso.
NÃO ARRISQUE A SUA VIDA E A DOS
SEUS COLEGAS DE TRABALHO, SÓ
UTILIZEM EQUIPAMENTOS
CERTIFICADOS

16. Considerações sobre Proteção
Contra Quedas

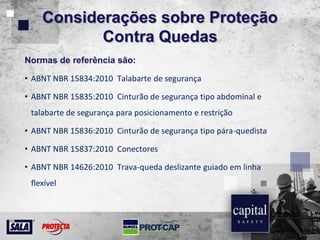

Normas de referência são:
• ABNT NBR 15834:2010 Talabarte de segurança
• ABNT NBR 15835:2010 Cinturão de segurança tipo abdominal e
talabarte de segurança para posicionamento e restrição
• ABNT NBR 15836:2010 Cinturão de segurança tipo pára-quedista
• ABNT NBR 15837:2010 Conectores
• ABNT NBR 14626:2010 Trava-queda deslizante guiado em linha
flexível

17. Considerações sobre Proteção
Contra Quedas

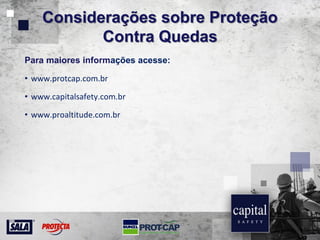

Para maiores informações acesse:
• www.protcap.com.br
• www.capitalsafety.com.br
• www.proaltitude.com.br
