Bdm aula 4 - modelagem de dados com modelo er
- 1.

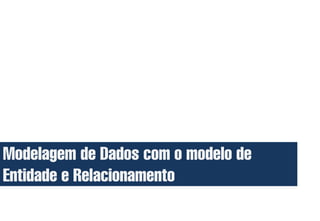

- 2. Modelagem de Dadoscom o modelo de Entidade e Relacionamento

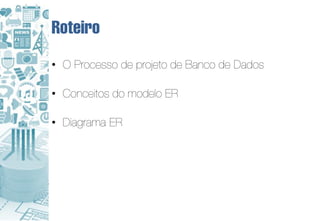

- 3. Roteiro • O Processode projeto de Banco de Dados • Conceitos do modelo ER • Diagrama ER
- 4. O Processo deProjeto de Banco de Dados MUNDO REAL MODELO ESQUEMA Modelagem dos dados SEMÂNTICO CONCEITUAL MODELO ESQUEMA LÓGICO Mapeamento p/ modelo lógico LÓGICO MODELO ESQUEMA Mapeamento p/ modelo físico FÍSICO FÍSICO

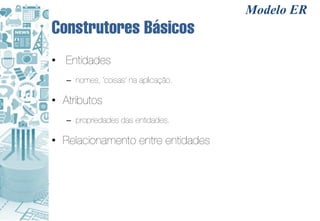

- 5. Modelo ER Construtores Básicos •Entidades – nomes, ‘coisas’ na aplicação. • Atributos – propriedades das entidades. • Relacionamento entre entidades

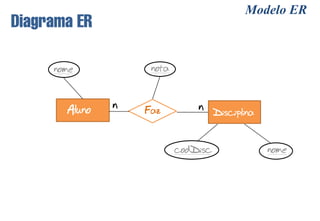

- 6. Modelo ER Diagrama ER nome nota Aluno n Faz n Disciplina codDisc nome
- 7. Modelo ER Construtores Básicos •A estrutura de uma entidade consiste de um conjunto de atributos. – Mandatório ou opcional; – Simples ou Composto – Monovalorado ou multivalorado; • Relacionamentos também podem ter atributos. • Entidades e relacionamentos podem ter um ou mais conjuntos de atributos servindo como identificador.

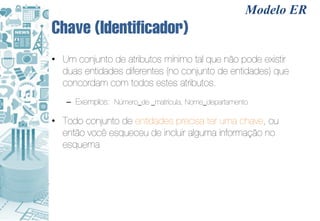

- 8. Modelo ER Chave (Identificador) •Um conjunto de atributos mínimo tal que não pode existir duas entidades diferentes (no conjunto de entidades) que concordam com todos estes atributos. – Exemplos: Número_de _matrícula, Nome_departamento • Todo conjunto de entidades precisa ter uma chave, ou então você esqueceu de incluir alguma informação no esquema

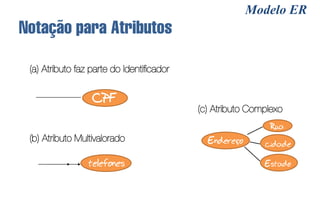

- 9. Modelo ER Notação paraAtributos (a) Atributo faz parte do Identificador CPF (c) Atributo Complexo Rua (b) Atributo Multivalorado Endereço cidade telefones Estado

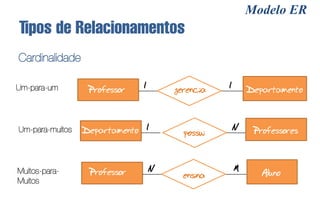

- 10. Modelo ER Tipos deRelacionamentos Cardinalidade Um-para-um 1 1 Professor gerencia Departamento Um-para-muitos Departamento 1 possui N Professores Muitos-para- Professor N M ensina Aluno Muitos

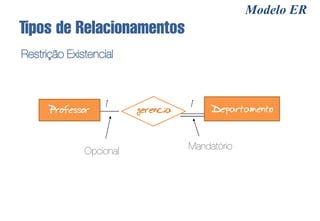

- 11. Modelo ER Tipos deRelacionamentos Restrição Existencial 1 1 Departamento Professor gerencia Mandatório Opcional

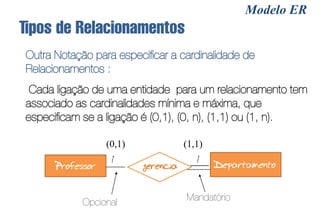

- 12. Modelo ER Tipos deRelacionamentos Outra Notação para especificar a cardinalidade de Relacionamentos : Cada ligação de uma entidade para um relacionamento tem associado as cardinalidades mínima e máxima, que especificam se a ligação é (0,1), (0, n), (1,1) ou (1, n). (0,1) (1,1) 1 1 Departamento Professor gerencia Mandatório Opcional

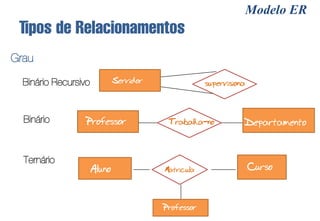

- 13. Modelo ER Tiposde Relacionamentos Grau Binário Recursivo Servidor supervisiona Binário Professor Trabalha-no Departamento Ternário Aluno Matricula Curso Professor

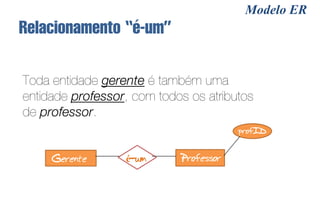

- 14. Modelo ER Relacionamento “é-um” Todaentidade gerente é também uma entidade professor, com todos os atributos de professor. profID Gerente é-um Professor
- 15. Comentários sobre omodelo ER • É simples demais. Tem sido propostas algumas extensões. . • Nenhum DBMS comercial usa o modelo ER. A maioria dos profissionais de BD projetam o esquema usando o modelo de ER e então traduzem o esquema no modelo relacional. • É muito importante projetar um “bom” esquema porque o esquema determina o desempenho da aplicação. É difícil modificar o esquema depois de carregado. • Não existe um enfoque cientifico para projetar um bom esquema. Ciência oferece algumas dicas, e o resto é arte.

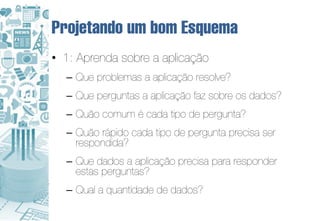

- 16. Projetando um bomEsquema • 1: Aprenda sobre a aplicação – Que problemas a aplicação resolve? – Que perguntas a aplicação faz sobre os dados? – Quão comum é cada tipo de pergunta? – Quão rápido cada tipo de pergunta precisa ser respondida? – Que dados a aplicação precisa para responder estas perguntas? – Qual a quantidade de dados?

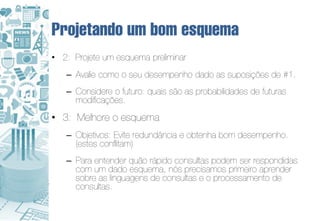

- 17. Projetando um bomesquema • 2: Projete um esquema preliminar – Avalie como o seu desempenho dado as suposições de #1. – Considere o futuro: quais são as probabilidades de futuras modificações. • 3: Melhore o esquema – Objetivos: Evite redundância e obtenha bom desempenho. (estes conflitam) – Para entender quão rápido consultas podem ser respondidas com um dado esquema, nós precisamos primeiro aprender sobre as linguagens de consultas e o processamento de consultas.

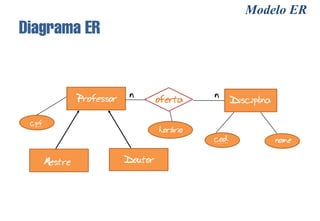

- 18. Modelo ER Diagrama ER Professor n oferta n Disciplina cpf horário cod nome Mestre Doutor
- 19. Ora, a féé a certeza daquilo que esperamos e a prova das coisas que não vemos. Hebreus 11:1 Até a próxima aula!
