Aula Modelo Relacional

Modelo Relacional
Base de Dados 1

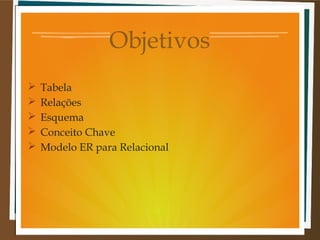

Objetivos






Tabela
Relações
Esquema
Conceito Chave
Modelo ER para Relacional

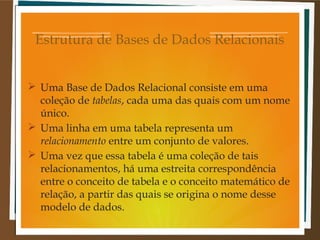

Estrutura de Bases de Dados Relacionais
 Uma Base de Dados Relacional consiste em uma
coleção de tabelas, cada uma das quais com um nome
único.
 Uma linha em uma tabela representa um
relacionamento entre um conjunto de valores.
 Uma vez que essa tabela é uma coleção de tais
relacionamentos, há uma estreita correspondência
entre o conceito de tabela e o conceito matemático de
relação, a partir das quais se origina o nome desse
modelo de dados.

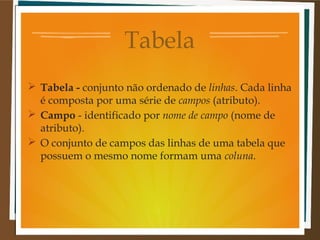

Tabela
 Tabela - conjunto não ordenado de linhas. Cada linha
é composta por uma série de campos (atributo).
 Campo - identificado por nome de campo (nome de
atributo).
 O conjunto de campos das linhas de uma tabela que
possuem o mesmo nome formam uma coluna.

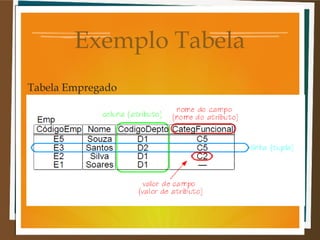

Exemplo Tabela
Tabela Empregado

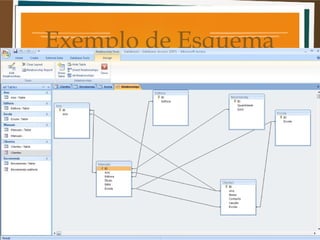

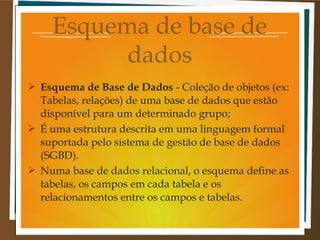

Esquema de base de
dados
 Esquema de Base de Dados - Coleção de objetos (ex:
Tabelas, relações) de uma base de dados que estão
disponível para um determinado grupo;
 É uma estrutura descrita em uma linguagem formal
suportada pelo sistema de gestão de base de dados
(SGBD).
 Numa base de dados relacional, o esquema define as
tabelas, os campos em cada tabela e os
relacionamentos entre os campos e tabelas.

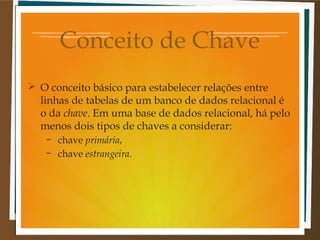

Conceito de Chave
 O conceito básico para estabelecer relações entre
linhas de tabelas de um banco de dados relacional é
o da chave. Em uma base de dados relacional, há pelo
menos dois tipos de chaves a considerar:
–
–

chave primária,
chave estrangeira.

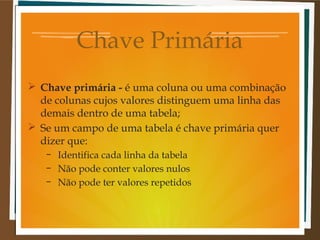

Chave Primária
 Chave primária - é uma coluna ou uma combinação
de colunas cujos valores distinguem uma linha das
demais dentro de uma tabela;
 Se um campo de uma tabela é chave primária quer
dizer que:
–
–
–

Identifica cada linha da tabela
Não pode conter valores nulos
Não pode ter valores repetidos

Exemplo Chave
primária
Matricul Mar Km
a
ca

Data
Registo

ST-55HM
A matricula é chave primária:
 Identifica cada linha da tabela
 Não pode conter valores nulos
 Não pode conter valores repetidos

Ford 80000 05-10-1995

ST-20CX

Toy 50000 10-09-2000
ota

FG-50US

Lanc 30000 11-01-205
ia

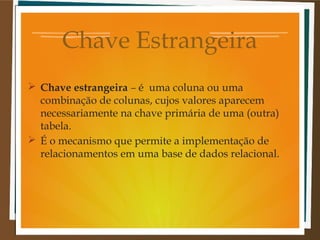

Chave Estrangeira
 Chave estrangeira – é uma coluna ou uma
combinação de colunas, cujos valores aparecem
necessariamente na chave primária de uma (outra)
tabela.
 É o mecanismo que permite a implementação de
relacionamentos em uma base de dados relacional.

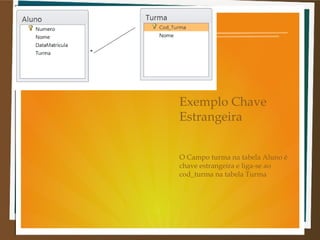

Exemplo Chave
Estrangeira
O Campo turma na tabela Aluno é
chave estrangeira e liga-se ao
cod_turma na tabela Turma

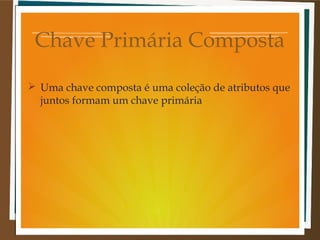

Chave Primária Composta
 Uma chave composta é uma coleção de atributos que
juntos formam um chave primária

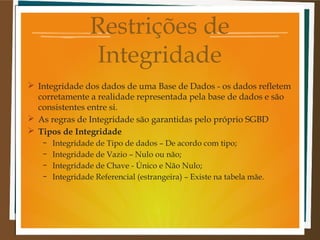

Restrições de
Integridade
 Integridade dos dados de uma Base de Dados - os dados refletem
corretamente a realidade representada pela base de dados e são
consistentes entre si.
 As regras de Integridade são garantidas pelo próprio SGBD
 Tipos de Integridade
–
–
–
–

Integridade de Tipo de dados – De acordo com tipo;
Integridade de Vazio – Nulo ou não;
Integridade de Chave - Único e Não Nulo;
Integridade Referencial (estrangeira) – Existe na tabela mãe.

Especificação do SGBD
 Chamada de Esquema do Banco de Dados, deve
conter no mínimo:
–
–
–

Tabelas que formam o banco de dados;
Colunas que as tabelas possuem; e
Restrições de integridade.

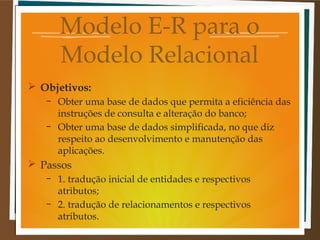

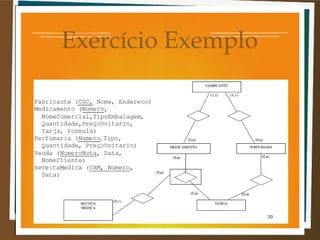

Modelo E-R para o
Modelo Relacional
 Objetivos:
–
–

Obter uma base de dados que permita a eficiência das
instruções de consulta e alteração do banco;
Obter uma base de dados simplificada, no que diz
respeito ao desenvolvimento e manutenção das
aplicações.

 Passos
–
–

1. tradução inicial de entidades e respectivos
atributos;
2. tradução de relacionamentos e respectivos
atributos.

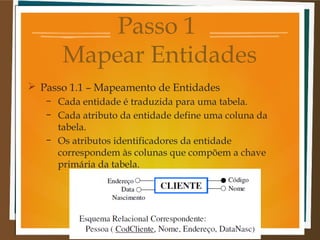

Passo 1
Mapear Entidades
 Passo 1.1 – Mapeamento de Entidades
–
–
–

Cada entidade é traduzida para uma tabela.
Cada atributo da entidade define uma coluna da
tabela.
Os atributos identificadores da entidade
correspondem às colunas que compõem a chave
primária da tabela.

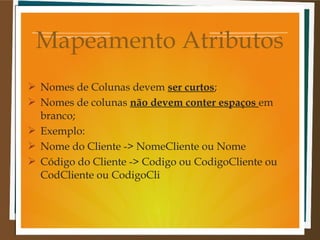

Mapeamento Atributos
 Nomes de Colunas devem ser curtos;
 Nomes de colunas não devem conter espaços em
branco;
 Exemplo:
 Nome do Cliente -> NomeCliente ou Nome
 Código do Cliente -> Codigo ou CodigoCliente ou
CodCliente ou CodigoCli

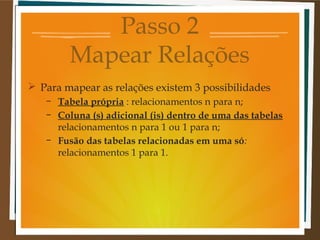

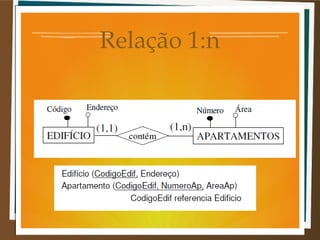

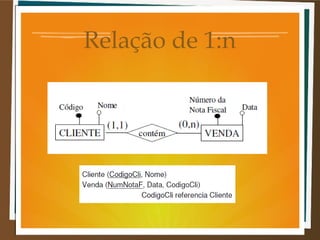

Passo 2
Mapear Relações
 Para mapear as relações existem 3 possibilidades
–
–
–

Tabela própria : relacionamentos n para n;
Coluna (s) adicional (is) dentro de uma das tabelas
relacionamentos n para 1 ou 1 para n;
Fusão das tabelas relacionadas em uma só:
relacionamentos 1 para 1.

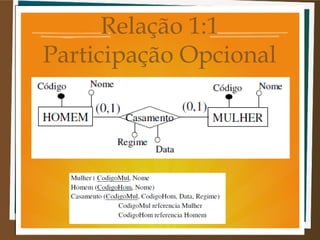

Relação 1:1
Participação Opcional

Relação 1:1

Uma Participação Obrigatória

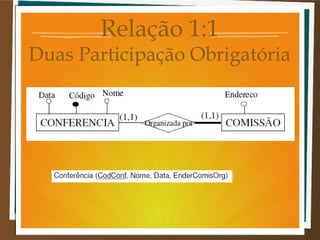

Relação 1:1

Duas Participação Obrigatória
