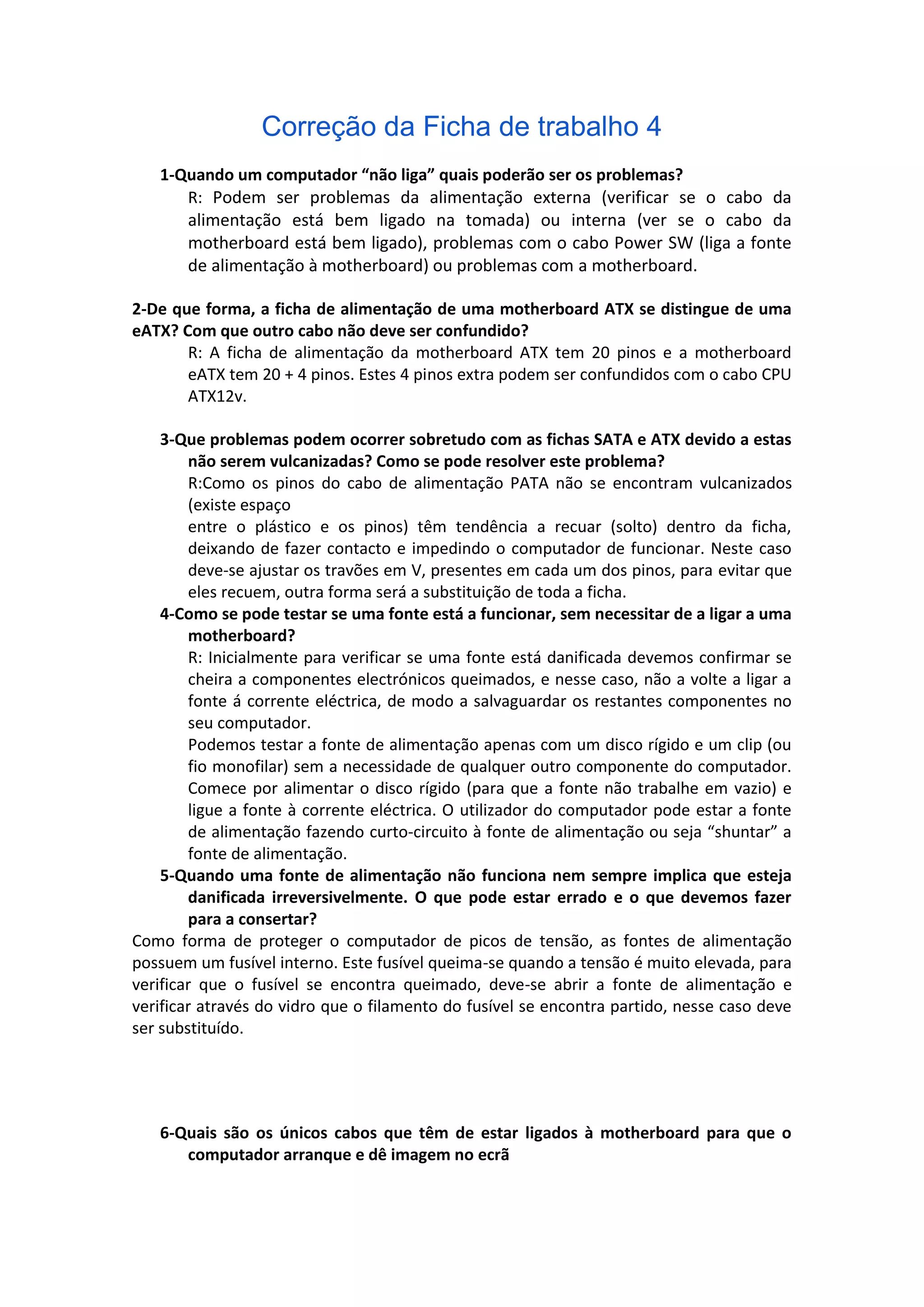

1. Correção da Ficha de trabalho 4
1-Quando um computador “não liga” quais poderão ser os problemas?
R: Podem ser problemas da alimentação externa (verificar se o cabo da
alimentação está bem ligado na tomada) ou interna (ver se o cabo da
motherboard está bem ligado), problemas com o cabo Power SW (liga a fonte
de alimentação à motherboard) ou problemas com a motherboard.
2-De que forma, a ficha de alimentação de uma motherboard ATX se distingue de uma
eATX? Com que outro cabo não deve ser confundido?
R: A ficha de alimentação da motherboard ATX tem 20 pinos e a motherboard
eATX tem 20 + 4 pinos. Estes 4 pinos extra podem ser confundidos com o cabo CPU
ATX12v.
3-Que problemas podem ocorrer sobretudo com as fichas SATA e ATX devido a estas
não serem vulcanizadas? Como se pode resolver este problema?
R:Como os pinos do cabo de alimentação PATA não se encontram vulcanizados
(existe espaço
entre o plástico e os pinos) têm tendência a recuar (solto) dentro da ficha,
deixando de fazer contacto e impedindo o computador de funcionar. Neste caso
deve-se ajustar os travões em V, presentes em cada um dos pinos, para evitar que
eles recuem, outra forma será a substituição de toda a ficha.
4-Como se pode testar se uma fonte está a funcionar, sem necessitar de a ligar a uma
motherboard?
R: Inicialmente para verificar se uma fonte está danificada devemos confirmar se
cheira a componentes electrónicos queimados, e nesse caso, não a volte a ligar a
fonte á corrente eléctrica, de modo a salvaguardar os restantes componentes no
seu computador.
Podemos testar a fonte de alimentação apenas com um disco rígido e um clip (ou
fio monofilar) sem a necessidade de qualquer outro componente do computador.
Comece por alimentar o disco rígido (para que a fonte não trabalhe em vazio) e
ligue a fonte à corrente eléctrica. O utilizador do computador pode estar a fonte
de alimentação fazendo curto-circuito à fonte de alimentação ou seja “shuntar” a
fonte de alimentação.
5-Quando uma fonte de alimentação não funciona nem sempre implica que esteja
danificada irreversivelmente. O que pode estar errado e o que devemos fazer
para a consertar?
Como forma de proteger o computador de picos de tensão, as fontes de alimentação
possuem um fusível interno. Este fusível queima-se quando a tensão é muito elevada, para
verificar que o fusível se encontra queimado, deve-se abrir a fonte de alimentação e
verificar através do vidro que o filamento do fusível se encontra partido, nesse caso deve
ser substituído.
6-Quais são os únicos cabos que têm de estar ligados à motherboard para que o
computador arranque e dê imagem no ecrã

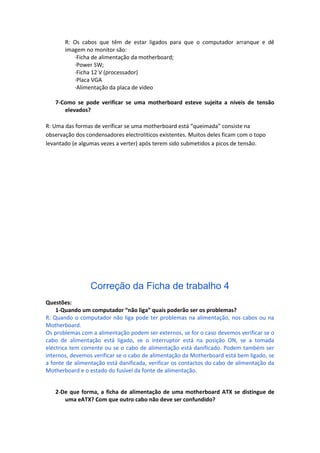

2. R: Os cabos que têm de estar ligados para que o computador arranque e dê
imagem no monitor são:
·Ficha de alimentação da motherboard;
·Power SW;
·Ficha 12 V (processador)
·Placa VGA
·Alimentação da placa de video
7-Como se pode verificar se uma motherboard esteve sujeita a níveis de tensão
elevados?
R: Uma das formas de verificar se uma motherboard está “queimada” consiste na
observação dos condensadores electrolíticos existentes. Muitos deles ficam com o topo
levantado (e algumas vezes a verter) após terem sido submetidos a picos de tensão.
Correção da Ficha de trabalho 4
Questões:
1-Quando um computador “não liga” quais poderão ser os problemas?
R: Quando o computador não liga pode ter problemas na alimentação, nos cabos ou na
Motherboard.
Os problemas com a alimentação podem ser externos, se for o caso devemos verificar se o
cabo de alimentação está ligado, se o interruptor está na posição ON, se a tomada
eléctrica tem corrente ou se o cabo de alimentação está danificado. Podem também ser
internos, devemos verificar se o cabo de alimentação da Motherboard está bem ligado, se
a fonte de alimentação está danificada, verificar os contactos do cabo de alimentação da
Motherboard e o estado do fusível da fonte de alimentação.
2-De que forma, a ficha de alimentação de uma motherboard ATX se distingue de
uma eATX? Com que outro cabo não deve ser confundido?

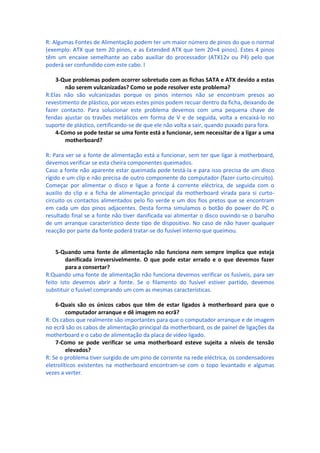

3. R: Algumas Fontes de Alimentação podem ter um maior número de pinos do que o normal
(exemplo: ATX que tem 20 pinos, e as Extended ATX que tem 20+4 pinos). Estes 4 pinos
têm um encaixe semelhante ao cabo auxiliar do processador (ATX12v ou P4) pelo que
poderá ser confundido com este cabo. l
3-Que problemas podem ocorrer sobretudo com as fichas SATA e ATX devido a estas
não serem vulcanizadas? Como se pode resolver este problema?
R:Elas não são vulcanizadas porque os pinos internos não se encontram presos ao
revestimento de plástico, por vezes estes pinos podem recuar dentro da ficha, deixando de
fazer contacto. Para solucionar este problema devemos com uma pequena chave de
fendas ajustar os travões metálicos em forma de V e de seguida, volta a encaixá-lo no
suporte de plástico, certificando-se de que ele não volta a sair, quando puxado para fora.
4-Como se pode testar se uma fonte está a funcionar, sem necessitar de a ligar a uma
motherboard?
R: Para ver se a fonte de alimentação está a funcionar, sem ter que ligar à motherboard,
devemos verificar se esta cheira componentes queimados.
Caso a fonte não aparente estar queimada pode testá-la e para isso precisa de um disco
rígido e um clip e não precisa de outro componente do computador (fazer curto-circuito).
Começar por alimentar o disco e ligue a fonte á corrente eléctrica, de seguida com o
auxilio do clip e a ficha de alimentação principal da motherboard virada para si curto-
circuito os contactos alimentados pelo fio verde e um dos fios pretos que se encontram
em cada um dos pinos adjacentes. Desta forma simulamos o botão do power do PC o
resultado final se a fonte não tiver danificada vai alimentar o disco ouvindo-se o barulho
de um arranque característico deste tipo de dispositivo. No caso de não haver qualquer
reacção por parte da fonte poderá tratar-se do fusível interno que queimou.
5-Quando uma fonte de alimentação não funciona nem sempre implica que esteja
danificada irreversivelmente. O que pode estar errado e o que devemos fazer
para a consertar?
R:Quando uma fonte de alimentação não funciona devemos verificar os fusíveis, para ser
feito isto devemos abrir a fonte. Se o filamento do fusivel estiver partido, devemos
substituir o fusível comprando um com as mesmas características.
6-Quais são os únicos cabos que têm de estar ligados à motherboard para que o
computador arranque e dê imagem no ecrã?
R: Os cabos que realmente são importantes para que o computador arranque e de imagem
no ecrã são os cabos de alimentação principal da motherboard, os de painel de ligações da
motherboard e o cabo de alimentação da placa de vídeo ligado.
7-Como se pode verificar se uma motherboard esteve sujeita a níveis de tensão
elevados?
R: Se o problema tiver surgido de um pino de corrente na rede eléctrica, os condensadores
eletrolíticos existentes na motherboard encontram-se com o topo levantado e algumas
vezes a verter.
