MANUTENÇÃO DE SMARTPHONES
• Funcionamento Básico
• Principais Defeitos
• Procedimentos para Reparo

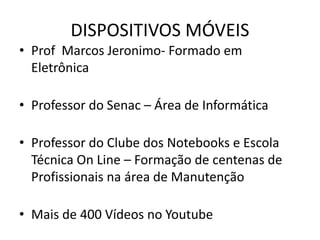

DISPOSITIVOS MÓVEIS
• Prof Marcos Jeronimo- Formado em
Eletrônica
• Professor do Senac – Área de Informática
• Professor do Clube dos Notebooks e Escola
Técnica On Line – Formação de centenas de
Profissionais na área de Manutenção
• Mais de 400 Vídeos no Youtube
Área de Dispositivos Móveis
• Atualmente temos uma estimativa de 400
milhões de Aparelhos Celulares no Brasil
• Em torno de 250 milhões de Smartphones e
100 milhões de Tablets vendidos no último
periodo
• Alta Carência de Profissionais de Manutenção
e desenvolvimento de Aplicativos Móbile

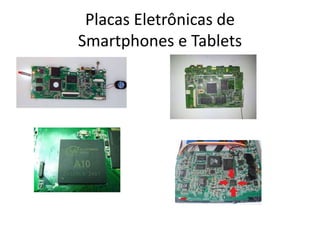

Placas Eletrônicas de
Smartphones e Tablets

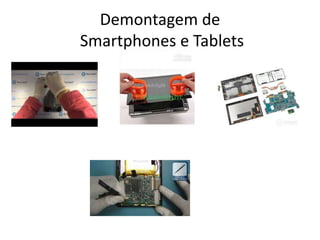

Demontagem de
Smartphones e Tablets

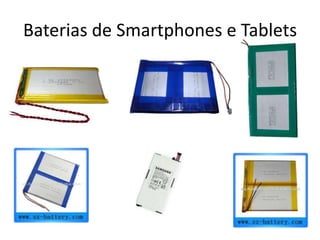

Baterias de Smartphones e Tablets

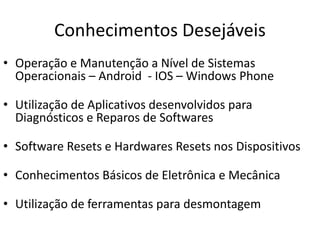

Conhecimentos Desejáveis
• Operação e Manutenção a Nível de Sistemas
Operacionais – Android - IOS – Windows Phone
• Utilização de Aplicativos desenvolvidos para
Diagnósticos e Reparos de Softwares
• Software Resets e Hardwares Resets nos Dispositivos
• Conhecimentos Básicos de Eletrônica e Mecânica
• Utilização de ferramentas para desmontagem

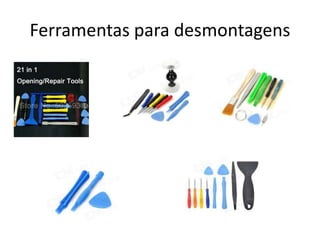

Ferramentas para desmontagens

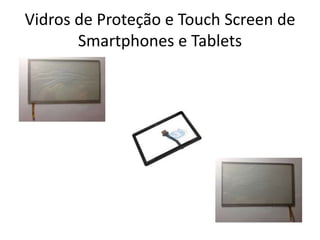

Vidros de Proteção e Touch Screen de
Smartphones e Tablets

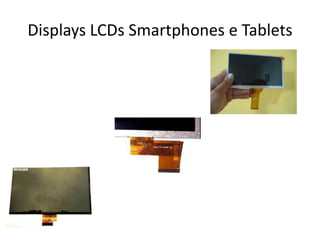

Displays LCDs Smartphones e Tablets

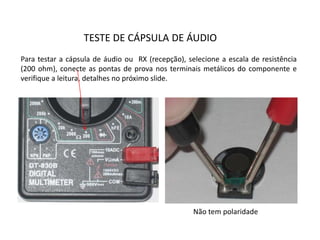

TESTE DE CÁPSULA DE ÁUDIO
Para testar a cápsula de áudio ou RX (recepção), selecione a escala de resistência
(200 ohm), conecte as pontas de prova nos terminais metálicos do componente e
verifique a leitura, detalhes no próximo slide.
Não tem polaridade

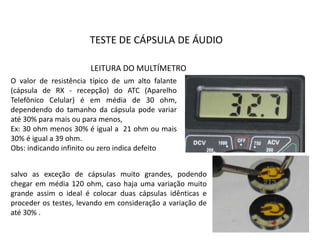

TESTE DE CÁPSULA DE ÁUDIO
O valor de resistência típico de um alto falante
(cápsula de RX - recepção) do ATC (Aparelho
Telefônico Celular) é em média de 30 ohm,
dependendo do tamanho da cápsula pode variar
até 30% para mais ou para menos,
Ex: 30 ohm menos 30% é igual a 21 ohm ou mais
30% é igual a 39 ohm.
Obs: indicando infinito ou zero indica defeito
salvo as exceção de cápsulas muito grandes, podendo
chegar em média 120 ohm, caso haja uma variação muito
grande assim o ideal é colocar duas cápsulas idênticas e
proceder os testes, levando em consideração a variação de
até 30% .
LEITURA DO MULTÍMETRO

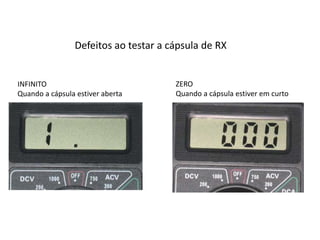

Defeitos ao testar a cápsula de RX
INFINITO
Quando a cápsula estiver aberta
ZERO
Quando a cápsula estiver em curto

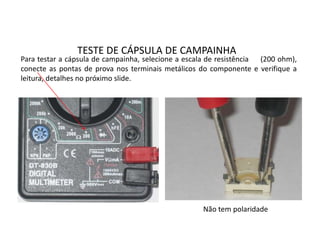

TESTE DE CÁPSULA DE CAMPAINHA
Para testar a cápsula de campainha, selecione a escala de resistência (200 ohm),
conecte as pontas de prova nos terminais metálicos do componente e verifique a
leitura, detalhes no próximo slide.
Não tem polaridade

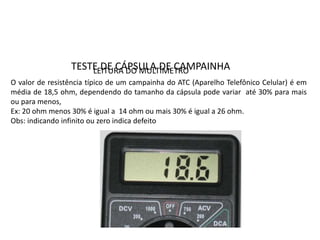

TESTE DE CÁPSULA DE CAMPAINHA
O valor de resistência típico de um campainha do ATC (Aparelho Telefônico Celular) é em
média de 18,5 ohm, dependendo do tamanho da cápsula pode variar até 30% para mais
ou para menos,
Ex: 20 ohm menos 30% é igual a 14 ohm ou mais 30% é igual a 26 ohm.
Obs: indicando infinito ou zero indica defeito
LEITURA DO MULTÍMETRO
Defeitos ao testar a cápsula campainha
INFINITO
Quando a cápsula estiver aberta
ZERO
Quando a cápsula estiver em curto

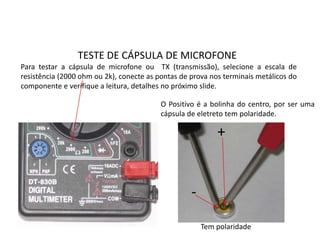

TESTE DE CÁPSULA DE MICROFONE
Para testar a cápsula de microfone ou TX (transmissão), selecione a escala de
resistência (2000 ohm ou 2k), conecte as pontas de prova nos terminais metálicos do
componente e verifique a leitura, detalhes no próximo slide.
O Positivo é a bolinha do centro, por ser uma
cápsula de eletreto tem polaridade.
Tem polaridade
+
-

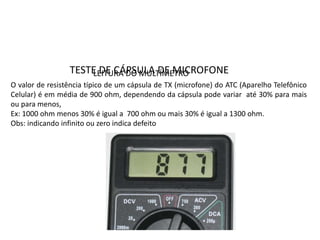

TESTE DE CÁPSULA DE MICROFONE
O valor de resistência típico de um cápsula de TX (microfone) do ATC (Aparelho Telefônico
Celular) é em média de 900 ohm, dependendo da cápsula pode variar até 30% para mais
ou para menos,
Ex: 1000 ohm menos 30% é igual a 700 ohm ou mais 30% é igual a 1300 ohm.
Obs: indicando infinito ou zero indica defeito
LEITURA DO MULTÍMETRO

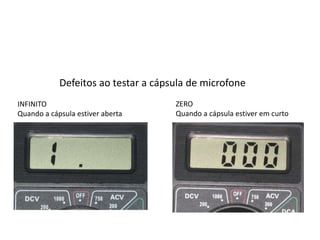

Defeitos ao testar a cápsula de microfone
INFINITO
Quando a cápsula estiver aberta
ZERO
Quando a cápsula estiver em curto

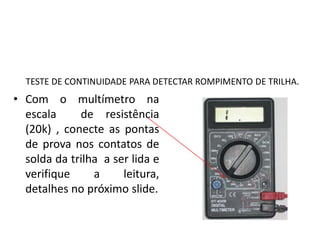

TESTE DE CONTINUIDADE PARA DETECTAR ROMPIMENTO DE TRILHA.
• Com o multímetro na
escala de resistência
(20k) , conecte as pontas
de prova nos contatos de
solda da trilha a ser lida e
verifique a leitura,
detalhes no próximo slide.
TRILHA BOA (SEM ROMPIMENTO)
Quando a trilha estiver boa o multímetro ZERA

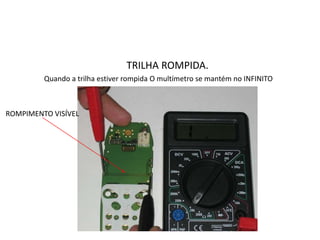

TRILHA ROMPIDA.
Quando a trilha estiver rompida O multímetro se mantém no INFINITO
ROMPIMENTO VISÍVEL

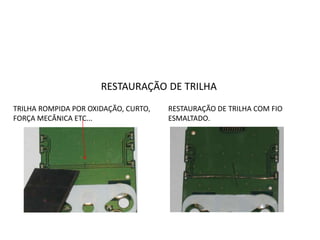

RESTAURAÇÃO DE TRILHA
TRILHA ROMPIDA POR OXIDAÇÃO, CURTO,
FORÇA MECÂNICA ETC...
RESTAURAÇÃO DE TRILHA COM FIO
ESMALTADO.
Contatos
• Email marcos.jeronimo@gmail.com
• www.youtube.com/marcosjeronimo
• www.escolatecnicaonline.com.br
• www.clubedosnotebooks.com.br
• Skype clubedosnotebooks
• Whatsapp 21-98869-7681

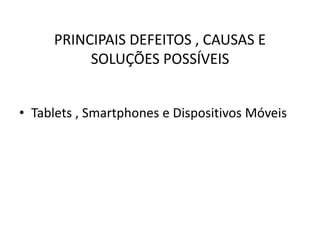

PRINCIPAIS DEFEITOS , CAUSAS E
SOLUÇÕES POSSÍVEIS
• Tablets , Smartphones e Dispositivos Móveis

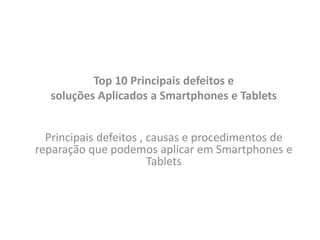

Top 10 Principais defeitos e
soluções Aplicados a Smartphones e Tablets
Principais defeitos , causas e procedimentos de
reparação que podemos aplicar em Smartphones e
Tablets

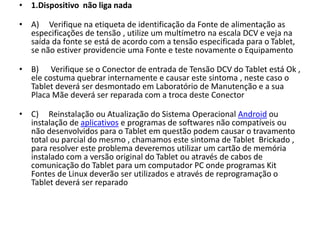

• 1.Dispositivo não liga nada
• A) Verifique na etiqueta de identificação da Fonte de alimentação as
especificações de tensão , utilize um multímetro na escala DCV e veja na
saída da fonte se está de acordo com a tensão especificada para o Tablet,
se não estiver providencie uma Fonte e teste novamente o Equipamento
• B) Verifique se o Conector de entrada de Tensão DCV do Tablet está Ok ,
ele costuma quebrar internamente e causar este sintoma , neste caso o
Tablet deverá ser desmontado em Laboratório de Manutenção e a sua
Placa Mãe deverá ser reparada com a troca deste Conector
• C) Reinstalação ou Atualização do Sistema Operacional Android ou
instalação de aplicativos e programas de softwares não compatíveis ou
não desenvolvidos para o Tablet em questão podem causar o travamento
total ou parcial do mesmo , chamamos este sintoma de Tablet Brickado ,
para resolver este problema deveremos utilizar um cartão de memória
instalado com a versão original do Tablet ou através de cabos de
comunicação do Tablet para um computador PC onde programas Kit
Fontes de Linux deverão ser utilizados e através de reprogramação o
Tablet deverá ser reparado

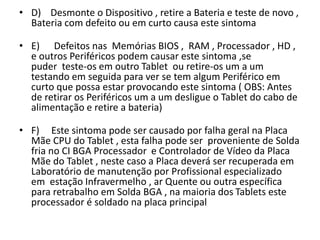

• D) Desmonte o Dispositivo , retire a Bateria e teste de novo ,
Bateria com defeito ou em curto causa este sintoma
• E) Defeitos nas Memórias BIOS , RAM , Processador , HD ,
e outros Periféricos podem causar este sintoma ,se
puder teste-os em outro Tablet ou retire-os um a um
testando em seguida para ver se tem algum Periférico em
curto que possa estar provocando este sintoma ( OBS: Antes
de retirar os Periféricos um a um desligue o Tablet do cabo de
alimentação e retire a bateria)
• F) Este sintoma pode ser causado por falha geral na Placa
Mãe CPU do Tablet , esta falha pode ser proveniente de Solda
fria no CI BGA Processador e Controlador de Vídeo da Placa
Mãe do Tablet , neste caso a Placa deverá ser recuperada em
Laboratório de manutenção por Profissional especializado
em estação Infravermelho , ar Quente ou outra específica
para retrabalho em Solda BGA , na maioria dos Tablets este
processador é soldado na placa principal

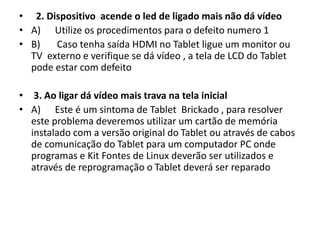

• 2. Dispositivo acende o led de ligado mais não dá vídeo
• A) Utilize os procedimentos para o defeito numero 1
• B) Caso tenha saída HDMI no Tablet ligue um monitor ou
TV externo e verifique se dá vídeo , a tela de LCD do Tablet
pode estar com defeito
• 3. Ao ligar dá vídeo mais trava na tela inicial
• A) Este é um sintoma de Tablet Brickado , para resolver
este problema deveremos utilizar um cartão de memória
instalado com a versão original do Tablet ou através de cabos
de comunicação do Tablet para um computador PC onde
programas e Kit Fontes de Linux deverão ser utilizados e
através de reprogramação o Tablet deverá ser reparado

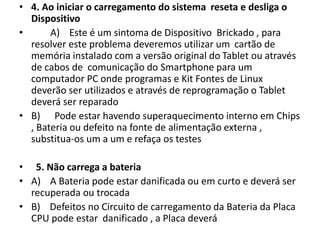

• 4. Ao iniciar o carregamento do sistema reseta e desliga o
Dispositivo
• A) Este é um sintoma de Dispositivo Brickado , para
resolver este problema deveremos utilizar um cartão de
memória instalado com a versão original do Tablet ou através
de cabos de comunicação do Smartphone para um
computador PC onde programas e Kit Fontes de Linux
deverão ser utilizados e através de reprogramação o Tablet
deverá ser reparado
• B) Pode estar havendo superaquecimento interno em Chips
, Bateria ou defeito na fonte de alimentação externa ,
substitua-os um a um e refaça os testes
• 5. Não carrega a bateria
• A) A Bateria pode estar danificada ou em curto e deverá ser
recuperada ou trocada
• B) Defeitos no Circuito de carregamento da Bateria da Placa
CPU pode estar danificado , a Placa deverá
• 6. Bateria informa carga mais ao faltar energia
externa o Tablet desliga em pouco
• A) A Bateria pode estar danificada ou em curto e
deverá ser recuperada ou trocada
• B) Defeitos no Circuito de carregamento da
Bateria da Placa CPU pode estar danificado , a Placa
deverá ser desmontada e reparada em laboratório de
manutenção
• 7. O Touch screen não funciona ou falha em um dos
lados da tela
• A) A Tela do Touch Screen pode estar com defeito ,
deve ser testado em outro Tablet ou substituída
• B) O circuito de leitura da Tela Touch Screen na
placa eletrônica pode estar com problema e
deve ser reparado

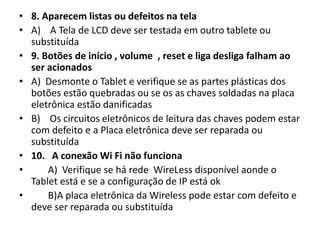

• 8. Aparecem listas ou defeitos na tela
• A) A Tela de LCD deve ser testada em outro tablete ou
substituída
• 9. Botões de início , volume , reset e liga desliga falham ao
ser acionados
• A) Desmonte o Tablet e verifique se as partes plásticas dos
botões estão quebradas ou se os as chaves soldadas na placa
eletrônica estão danificadas
• B) Os circuitos eletrônicos de leitura das chaves podem estar
com defeito e a Placa eletrônica deve ser reparada ou
substituída
• 10. A conexão Wi Fi não funciona
• A) Verifique se há rede WireLess disponível aonde o
Tablet está e se a configuração de IP está ok
• B)A placa eletrônica da Wireless pode estar com defeito e
deve ser reparada ou substituída

Mais conteúdo relacionado

Mais procurados

Manutenção de Computadores - Aula 1
Manutenção de Computadores - Aula 1Manutenção de Computadores - Aula 1
Manutenção de Computadores - Aula 1
Guilherme Nonino Rosa

Partes do Computador
Partes do ComputadorPartes do Computador
Partes do ComputadorAnabelazita

Apresentação de Montagem e Manutenção
Apresentação de Montagem e ManutençãoApresentação de Montagem e Manutenção
Apresentação de Montagem e ManutençãoCDP_Online

Manutenção e montagem de computadores
Manutenção e montagem de computadoresManutenção e montagem de computadores
Manutenção e montagem de computadores
Joka Luiz

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores
Elaine Cecília Gatto

Informática Básica - Aula 05 - Sistema Operacional Windows
Informática Básica - Aula 05 - Sistema Operacional WindowsInformática Básica - Aula 05 - Sistema Operacional Windows
Informática Básica - Aula 05 - Sistema Operacional Windows
Joeldson Costa Damasceno

Sistemas operacionais
Sistemas operacionaisSistemas operacionais
Sistemas operacionais
vini_campos

Aula02 - Componentes de um Computador
Aula02 - Componentes de um ComputadorAula02 - Componentes de um Computador
Aula02 - Componentes de um Computador
Suzana Viana Mota

Aula 01 - Sistemas Operacionais - Windows 10
Aula 01 - Sistemas Operacionais - Windows 10Aula 01 - Sistemas Operacionais - Windows 10
Aula 01 - Sistemas Operacionais - Windows 10
LucasMansueto

Aula 02 importância do chipset na escolha
Aula 02   importância do chipset na escolhaAula 02   importância do chipset na escolha
Aula 02 importância do chipset na escolha
Marcos Basilio

Montagem e Manutenção - Aula 01
Montagem e Manutenção - Aula 01Montagem e Manutenção - Aula 01
Montagem e Manutenção - Aula 01
Roney Sousa

Montando o Computador
Montando o ComputadorMontando o Computador
Montando o Computador
Ricardo de Moraes

Lista de exercicio i informatica basica
Lista de exercicio i  informatica basicaLista de exercicio i  informatica basica
Lista de exercicio i informatica basicaCarlos Melo

3 DRAEI - Técnicas de diagnóstico e reparação de avarias
3   DRAEI - Técnicas de diagnóstico e reparação de avarias3   DRAEI - Técnicas de diagnóstico e reparação de avarias
3 DRAEI - Técnicas de diagnóstico e reparação de avarias
Sandra Minhós

Sistemas Digitais - Aula 02 - Componentes Elétricos
Sistemas Digitais - Aula 02 - Componentes ElétricosSistemas Digitais - Aula 02 - Componentes Elétricos
Sistemas Digitais - Aula 02 - Componentes Elétricos
Suzana Viana Mota

Material aula informática básica
Material aula informática básicaMaterial aula informática básica
Material aula informática básicaCarlos Melo

Componentes de uma Rede de computadores
Componentes de uma Rede de computadoresComponentes de uma Rede de computadores
Componentes de uma Rede de computadores
Felipe Silva

Projeto final instalação e configuração de redes locais
Projeto final  instalação e configuração de redes locaisProjeto final  instalação e configuração de redes locais
Projeto final instalação e configuração de redes locaisMarcoSoaresGI

Introdução à Informática (Módulo 1)
Introdução à Informática (Módulo 1)Introdução à Informática (Módulo 1)
Introdução à Informática (Módulo 1)
marconesilfer

Relês de proteção
Relês de proteçãoRelês de proteção
Relês de proteçãoFabio Souza


Mais procurados (20)

Manutenção de Computadores - Aula 1
Manutenção de Computadores - Aula 1Manutenção de Computadores - Aula 1
Manutenção de Computadores - Aula 1

Partes do Computador
Partes do ComputadorPartes do Computador
Partes do Computador

Apresentação de Montagem e Manutenção
Apresentação de Montagem e ManutençãoApresentação de Montagem e Manutenção
Apresentação de Montagem e Manutenção

Manutenção e montagem de computadores
Manutenção e montagem de computadoresManutenção e montagem de computadores
Manutenção e montagem de computadores

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores

Informática Básica - Aula 05 - Sistema Operacional Windows
Informática Básica - Aula 05 - Sistema Operacional WindowsInformática Básica - Aula 05 - Sistema Operacional Windows
Informática Básica - Aula 05 - Sistema Operacional Windows

Sistemas operacionais
Sistemas operacionaisSistemas operacionais
Sistemas operacionais

Aula02 - Componentes de um Computador
Aula02 - Componentes de um ComputadorAula02 - Componentes de um Computador
Aula02 - Componentes de um Computador

Aula 01 - Sistemas Operacionais - Windows 10
Aula 01 - Sistemas Operacionais - Windows 10Aula 01 - Sistemas Operacionais - Windows 10
Aula 01 - Sistemas Operacionais - Windows 10

Aula 02 importância do chipset na escolha
Aula 02   importância do chipset na escolhaAula 02   importância do chipset na escolha
Aula 02 importância do chipset na escolha

Montagem e Manutenção - Aula 01
Montagem e Manutenção - Aula 01Montagem e Manutenção - Aula 01
Montagem e Manutenção - Aula 01

Montando o Computador
Montando o ComputadorMontando o Computador
Montando o Computador

Lista de exercicio i informatica basica
Lista de exercicio i  informatica basicaLista de exercicio i  informatica basica
Lista de exercicio i informatica basica

3 DRAEI - Técnicas de diagnóstico e reparação de avarias
3   DRAEI - Técnicas de diagnóstico e reparação de avarias3   DRAEI - Técnicas de diagnóstico e reparação de avarias
3 DRAEI - Técnicas de diagnóstico e reparação de avarias

Sistemas Digitais - Aula 02 - Componentes Elétricos
Sistemas Digitais - Aula 02 - Componentes ElétricosSistemas Digitais - Aula 02 - Componentes Elétricos
Sistemas Digitais - Aula 02 - Componentes Elétricos

Material aula informática básica
Material aula informática básicaMaterial aula informática básica
Material aula informática básica

Componentes de uma Rede de computadores
Componentes de uma Rede de computadoresComponentes de uma Rede de computadores
Componentes de uma Rede de computadores

Projeto final instalação e configuração de redes locais
Projeto final  instalação e configuração de redes locaisProjeto final  instalação e configuração de redes locais
Projeto final instalação e configuração de redes locais

Introdução à Informática (Módulo 1)
Introdução à Informática (Módulo 1)Introdução à Informática (Módulo 1)
Introdução à Informática (Módulo 1)

Relês de proteção
Relês de proteçãoRelês de proteção
Relês de proteção


Semelhante a Palestra manutenção de smarts

07 manutenção em tablets
07 manutenção em tablets07 manutenção em tablets
07 manutenção em tablets
Rodrigo Soares Alves

Top 10 smartphones - principais defeitos e soluções para reparo (1)
Top 10   smartphones - principais defeitos e soluções para reparo (1)Top 10   smartphones - principais defeitos e soluções para reparo (1)
Top 10 smartphones - principais defeitos e soluções para reparo (1)
Marcos Jerônimo dos Santos

Aulavoxnotebooks
AulavoxnotebooksAulavoxnotebooks
Aulavoxnotebooks
Marcos Jerônimo dos Santos

Dicas de reparo
Dicas de reparoDicas de reparo
Dicas de reparo
Antonio Augusto

Resolucao do teste
Resolucao do testeResolucao do teste
Resolucao do testePaulo Sergio

Ac mod 3 ficha de revisões 1
Ac   mod 3 ficha de revisões 1Ac   mod 3 ficha de revisões 1
Ac mod 3 ficha de revisões 1André Ferreira

Ac mod 3 ficha de revisões 1
Ac   mod 3 ficha de revisões 1Ac   mod 3 ficha de revisões 1
Ac mod 3 ficha de revisões 1Caniggia123

Apostila do curso_de_manutencao_de_celulares
Apostila do curso_de_manutencao_de_celularesApostila do curso_de_manutencao_de_celulares
Apostila do curso_de_manutencao_de_celularesraphkardec

00 Manual Sempre a Mão G7 e Urbano.pdf
00 Manual Sempre a Mão G7 e Urbano.pdf00 Manual Sempre a Mão G7 e Urbano.pdf
00 Manual Sempre a Mão G7 e Urbano.pdf
RodrigoVasconcelos70

conserto de celulares
conserto de celularesconserto de celulares
conserto de celulares
Francisvaldo Cândido de Brito

conserto de Celulares
conserto de Celularesconserto de Celulares
conserto de Celulares
Francisvaldo Cândido de Brito

113792886 manual-terrometro-minipa-mtr-1520 d
113792886 manual-terrometro-minipa-mtr-1520 d113792886 manual-terrometro-minipa-mtr-1520 d
113792886 manual-terrometro-minipa-mtr-1520 dFábio Teixeira

Manual terrômetro minipa mtr-1520 d
Manual   terrômetro minipa mtr-1520 dManual   terrômetro minipa mtr-1520 d
Manual terrômetro minipa mtr-1520 d
Ricardo Bussons

Tecnicas de Detenção de Avaria
Tecnicas de Detenção de AvariaTecnicas de Detenção de Avaria
Tecnicas de Detenção de Avaria
Diolene Sampaio

Arquitectura de computadores_11o_ano.marcelo_no11_11or
Arquitectura de computadores_11o_ano.marcelo_no11_11orArquitectura de computadores_11o_ano.marcelo_no11_11or
Arquitectura de computadores_11o_ano.marcelo_no11_11orSofia Gonçalves

MANUAL COMPLETO UPS COMPACT XPRO DA TS SHARA
MANUAL COMPLETO UPS COMPACT XPRO DA TS SHARAMANUAL COMPLETO UPS COMPACT XPRO DA TS SHARA
MANUAL COMPLETO UPS COMPACT XPRO DA TS SHARA
robismar

Manual anm 2004_2008_mf_01_12_site
Manual anm 2004_2008_mf_01_12_siteManual anm 2004_2008_mf_01_12_site
Manual anm 2004_2008_mf_01_12_site
euromaxsecurity


Semelhante a Palestra manutenção de smarts (20)

07 manutenção em tablets
07 manutenção em tablets07 manutenção em tablets
07 manutenção em tablets

Top 10 smartphones - principais defeitos e soluções para reparo (1)
Top 10   smartphones - principais defeitos e soluções para reparo (1)Top 10   smartphones - principais defeitos e soluções para reparo (1)
Top 10 smartphones - principais defeitos e soluções para reparo (1)

Aulavoxnotebooks
AulavoxnotebooksAulavoxnotebooks
Aulavoxnotebooks

Dicas de reparo
Dicas de reparoDicas de reparo
Dicas de reparo

Resolucao do teste
Resolucao do testeResolucao do teste
Resolucao do teste

Ac mod 3 ficha de revisões 1
Ac   mod 3 ficha de revisões 1Ac   mod 3 ficha de revisões 1
Ac mod 3 ficha de revisões 1

Ac mod 3 ficha de revisões 1
Ac   mod 3 ficha de revisões 1Ac   mod 3 ficha de revisões 1
Ac mod 3 ficha de revisões 1

Apostila do curso_de_manutencao_de_celulares
Apostila do curso_de_manutencao_de_celularesApostila do curso_de_manutencao_de_celulares
Apostila do curso_de_manutencao_de_celulares

00 Manual Sempre a Mão G7 e Urbano.pdf
00 Manual Sempre a Mão G7 e Urbano.pdf00 Manual Sempre a Mão G7 e Urbano.pdf
00 Manual Sempre a Mão G7 e Urbano.pdf

conserto de celulares
conserto de celularesconserto de celulares
conserto de celulares

conserto de Celulares
conserto de Celularesconserto de Celulares
conserto de Celulares

113792886 manual-terrometro-minipa-mtr-1520 d
113792886 manual-terrometro-minipa-mtr-1520 d113792886 manual-terrometro-minipa-mtr-1520 d
113792886 manual-terrometro-minipa-mtr-1520 d

Manual terrômetro minipa mtr-1520 d
Manual   terrômetro minipa mtr-1520 dManual   terrômetro minipa mtr-1520 d
Manual terrômetro minipa mtr-1520 d

Tecnicas de Detenção de Avaria
Tecnicas de Detenção de AvariaTecnicas de Detenção de Avaria
Tecnicas de Detenção de Avaria

Correcção da ficha 4 e 5
Correcção da ficha 4 e 5Correcção da ficha 4 e 5
Correcção da ficha 4 e 5

Correcçao
CorrecçaoCorrecçao
Correcçao

Aula 7 semana
Aula 7 semanaAula 7 semana
Aula 7 semana

Arquitectura de computadores_11o_ano.marcelo_no11_11or
Arquitectura de computadores_11o_ano.marcelo_no11_11orArquitectura de computadores_11o_ano.marcelo_no11_11or
Arquitectura de computadores_11o_ano.marcelo_no11_11or

MANUAL COMPLETO UPS COMPACT XPRO DA TS SHARA
MANUAL COMPLETO UPS COMPACT XPRO DA TS SHARAMANUAL COMPLETO UPS COMPACT XPRO DA TS SHARA
MANUAL COMPLETO UPS COMPACT XPRO DA TS SHARA

Manual anm 2004_2008_mf_01_12_site
Manual anm 2004_2008_mf_01_12_siteManual anm 2004_2008_mf_01_12_site
Manual anm 2004_2008_mf_01_12_site


Palestra manutenção de smarts

  • 1. MANUTENÇÃO DE SMARTPHONES • Funcionamento Básico • Principais Defeitos • Procedimentos para Reparo
  • 2. DISPOSITIVOS MÓVEIS • Prof Marcos Jeronimo- Formado em Eletrônica • Professor do Senac – Área de Informática • Professor do Clube dos Notebooks e Escola Técnica On Line – Formação de centenas de Profissionais na área de Manutenção • Mais de 400 Vídeos no Youtube
  • 3. Área de Dispositivos Móveis • Atualmente temos uma estimativa de 400 milhões de Aparelhos Celulares no Brasil • Em torno de 250 milhões de Smartphones e 100 milhões de Tablets vendidos no último periodo • Alta Carência de Profissionais de Manutenção e desenvolvimento de Aplicativos Móbile
  • 7. Conhecimentos Desejáveis • Operação e Manutenção a Nível de Sistemas Operacionais – Android - IOS – Windows Phone • Utilização de Aplicativos desenvolvidos para Diagnósticos e Reparos de Softwares • Software Resets e Hardwares Resets nos Dispositivos • Conhecimentos Básicos de Eletrônica e Mecânica • Utilização de ferramentas para desmontagem
  • 9. Vidros de Proteção e Touch Screen de Smartphones e Tablets

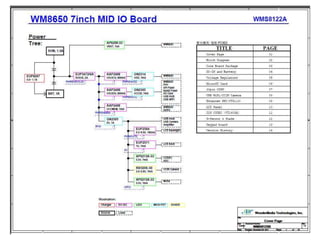

  • 11.
  • 12. TESTE DE CÁPSULA DE ÁUDIO Para testar a cápsula de áudio ou RX (recepção), selecione a escala de resistência (200 ohm), conecte as pontas de prova nos terminais metálicos do componente e verifique a leitura, detalhes no próximo slide. Não tem polaridade
  • 13. TESTE DE CÁPSULA DE ÁUDIO O valor de resistência típico de um alto falante (cápsula de RX - recepção) do ATC (Aparelho Telefônico Celular) é em média de 30 ohm, dependendo do tamanho da cápsula pode variar até 30% para mais ou para menos, Ex: 30 ohm menos 30% é igual a 21 ohm ou mais 30% é igual a 39 ohm. Obs: indicando infinito ou zero indica defeito salvo as exceção de cápsulas muito grandes, podendo chegar em média 120 ohm, caso haja uma variação muito grande assim o ideal é colocar duas cápsulas idênticas e proceder os testes, levando em consideração a variação de até 30% . LEITURA DO MULTÍMETRO
  • 14. Defeitos ao testar a cápsula de RX INFINITO Quando a cápsula estiver aberta ZERO Quando a cápsula estiver em curto
  • 15. TESTE DE CÁPSULA DE CAMPAINHA Para testar a cápsula de campainha, selecione a escala de resistência (200 ohm), conecte as pontas de prova nos terminais metálicos do componente e verifique a leitura, detalhes no próximo slide. Não tem polaridade
  • 16. TESTE DE CÁPSULA DE CAMPAINHA O valor de resistência típico de um campainha do ATC (Aparelho Telefônico Celular) é em média de 18,5 ohm, dependendo do tamanho da cápsula pode variar até 30% para mais ou para menos, Ex: 20 ohm menos 30% é igual a 14 ohm ou mais 30% é igual a 26 ohm. Obs: indicando infinito ou zero indica defeito LEITURA DO MULTÍMETRO
  • 17. Defeitos ao testar a cápsula campainha INFINITO Quando a cápsula estiver aberta ZERO Quando a cápsula estiver em curto
  • 18. TESTE DE CÁPSULA DE MICROFONE Para testar a cápsula de microfone ou TX (transmissão), selecione a escala de resistência (2000 ohm ou 2k), conecte as pontas de prova nos terminais metálicos do componente e verifique a leitura, detalhes no próximo slide. O Positivo é a bolinha do centro, por ser uma cápsula de eletreto tem polaridade. Tem polaridade + -
  • 19. TESTE DE CÁPSULA DE MICROFONE O valor de resistência típico de um cápsula de TX (microfone) do ATC (Aparelho Telefônico Celular) é em média de 900 ohm, dependendo da cápsula pode variar até 30% para mais ou para menos, Ex: 1000 ohm menos 30% é igual a 700 ohm ou mais 30% é igual a 1300 ohm. Obs: indicando infinito ou zero indica defeito LEITURA DO MULTÍMETRO
  • 20. Defeitos ao testar a cápsula de microfone INFINITO Quando a cápsula estiver aberta ZERO Quando a cápsula estiver em curto
  • 21. TESTE DE CONTINUIDADE PARA DETECTAR ROMPIMENTO DE TRILHA. • Com o multímetro na escala de resistência (20k) , conecte as pontas de prova nos contatos de solda da trilha a ser lida e verifique a leitura, detalhes no próximo slide.
  • 22. TRILHA BOA (SEM ROMPIMENTO) Quando a trilha estiver boa o multímetro ZERA
  • 23. TRILHA ROMPIDA. Quando a trilha estiver rompida O multímetro se mantém no INFINITO ROMPIMENTO VISÍVEL
  • 24. RESTAURAÇÃO DE TRILHA TRILHA ROMPIDA POR OXIDAÇÃO, CURTO, FORÇA MECÂNICA ETC... RESTAURAÇÃO DE TRILHA COM FIO ESMALTADO.
  • 25. Contatos • Email marcos.jeronimo@gmail.com • www.youtube.com/marcosjeronimo • www.escolatecnicaonline.com.br • www.clubedosnotebooks.com.br • Skype clubedosnotebooks • Whatsapp 21-98869-7681
  • 26. PRINCIPAIS DEFEITOS , CAUSAS E SOLUÇÕES POSSÍVEIS • Tablets , Smartphones e Dispositivos Móveis
  • 27. Top 10 Principais defeitos e soluções Aplicados a Smartphones e Tablets Principais defeitos , causas e procedimentos de reparação que podemos aplicar em Smartphones e Tablets
  • 28. • 1.Dispositivo não liga nada • A) Verifique na etiqueta de identificação da Fonte de alimentação as especificações de tensão , utilize um multímetro na escala DCV e veja na saída da fonte se está de acordo com a tensão especificada para o Tablet, se não estiver providencie uma Fonte e teste novamente o Equipamento • B) Verifique se o Conector de entrada de Tensão DCV do Tablet está Ok , ele costuma quebrar internamente e causar este sintoma , neste caso o Tablet deverá ser desmontado em Laboratório de Manutenção e a sua Placa Mãe deverá ser reparada com a troca deste Conector • C) Reinstalação ou Atualização do Sistema Operacional Android ou instalação de aplicativos e programas de softwares não compatíveis ou não desenvolvidos para o Tablet em questão podem causar o travamento total ou parcial do mesmo , chamamos este sintoma de Tablet Brickado , para resolver este problema deveremos utilizar um cartão de memória instalado com a versão original do Tablet ou através de cabos de comunicação do Tablet para um computador PC onde programas Kit Fontes de Linux deverão ser utilizados e através de reprogramação o Tablet deverá ser reparado
  • 29. • D) Desmonte o Dispositivo , retire a Bateria e teste de novo , Bateria com defeito ou em curto causa este sintoma • E) Defeitos nas Memórias BIOS , RAM , Processador , HD , e outros Periféricos podem causar este sintoma ,se puder teste-os em outro Tablet ou retire-os um a um testando em seguida para ver se tem algum Periférico em curto que possa estar provocando este sintoma ( OBS: Antes de retirar os Periféricos um a um desligue o Tablet do cabo de alimentação e retire a bateria) • F) Este sintoma pode ser causado por falha geral na Placa Mãe CPU do Tablet , esta falha pode ser proveniente de Solda fria no CI BGA Processador e Controlador de Vídeo da Placa Mãe do Tablet , neste caso a Placa deverá ser recuperada em Laboratório de manutenção por Profissional especializado em estação Infravermelho , ar Quente ou outra específica para retrabalho em Solda BGA , na maioria dos Tablets este processador é soldado na placa principal
  • 30. • 2. Dispositivo acende o led de ligado mais não dá vídeo • A) Utilize os procedimentos para o defeito numero 1 • B) Caso tenha saída HDMI no Tablet ligue um monitor ou TV externo e verifique se dá vídeo , a tela de LCD do Tablet pode estar com defeito • 3. Ao ligar dá vídeo mais trava na tela inicial • A) Este é um sintoma de Tablet Brickado , para resolver este problema deveremos utilizar um cartão de memória instalado com a versão original do Tablet ou através de cabos de comunicação do Tablet para um computador PC onde programas e Kit Fontes de Linux deverão ser utilizados e através de reprogramação o Tablet deverá ser reparado
  • 31. • 4. Ao iniciar o carregamento do sistema reseta e desliga o Dispositivo • A) Este é um sintoma de Dispositivo Brickado , para resolver este problema deveremos utilizar um cartão de memória instalado com a versão original do Tablet ou através de cabos de comunicação do Smartphone para um computador PC onde programas e Kit Fontes de Linux deverão ser utilizados e através de reprogramação o Tablet deverá ser reparado • B) Pode estar havendo superaquecimento interno em Chips , Bateria ou defeito na fonte de alimentação externa , substitua-os um a um e refaça os testes • 5. Não carrega a bateria • A) A Bateria pode estar danificada ou em curto e deverá ser recuperada ou trocada • B) Defeitos no Circuito de carregamento da Bateria da Placa CPU pode estar danificado , a Placa deverá
  • 32. • 6. Bateria informa carga mais ao faltar energia externa o Tablet desliga em pouco • A) A Bateria pode estar danificada ou em curto e deverá ser recuperada ou trocada • B) Defeitos no Circuito de carregamento da Bateria da Placa CPU pode estar danificado , a Placa deverá ser desmontada e reparada em laboratório de manutenção • 7. O Touch screen não funciona ou falha em um dos lados da tela • A) A Tela do Touch Screen pode estar com defeito , deve ser testado em outro Tablet ou substituída • B) O circuito de leitura da Tela Touch Screen na placa eletrônica pode estar com problema e deve ser reparado
  • 33. • 8. Aparecem listas ou defeitos na tela • A) A Tela de LCD deve ser testada em outro tablete ou substituída • 9. Botões de início , volume , reset e liga desliga falham ao ser acionados • A) Desmonte o Tablet e verifique se as partes plásticas dos botões estão quebradas ou se os as chaves soldadas na placa eletrônica estão danificadas • B) Os circuitos eletrônicos de leitura das chaves podem estar com defeito e a Placa eletrônica deve ser reparada ou substituída • 10. A conexão Wi Fi não funciona • A) Verifique se há rede WireLess disponível aonde o Tablet está e se a configuração de IP está ok • B)A placa eletrônica da Wireless pode estar com defeito e deve ser reparada ou substituída
