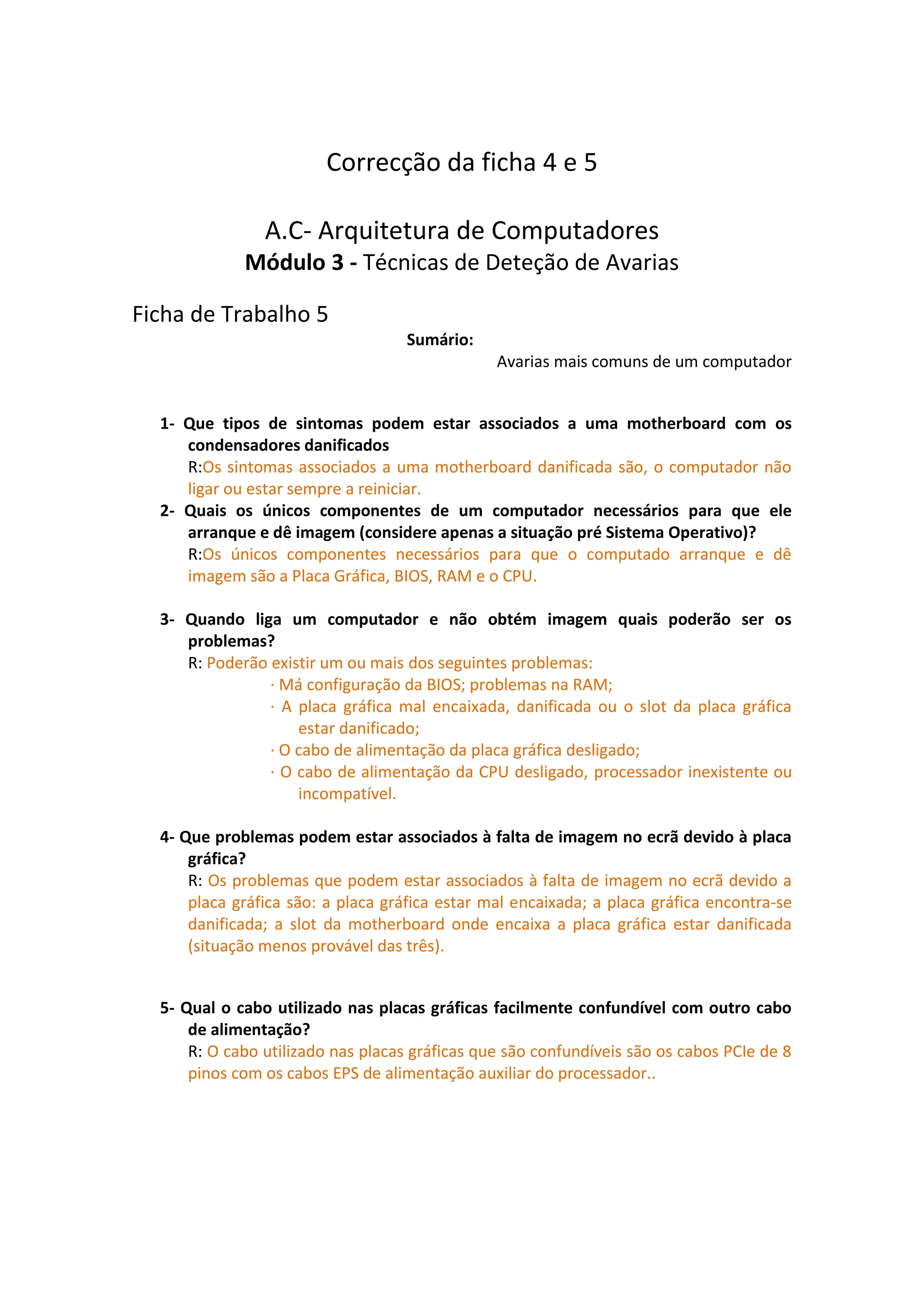

1. Correcção da ficha 4 e 5
A.C- Arquitetura de Computadores
Módulo 3 - Técnicas de Deteção de Avarias
Ficha de Trabalho 5
Sumário:
Avarias mais comuns de um computador
1- Que tipos de sintomas podem estar associados a uma motherboard com os
condensadores danificados
R:Os sintomas associados a uma motherboard danificada são, o computador não
ligar ou estar sempre a reiniciar.
2- Quais os únicos componentes de um computador necessários para que ele
arranque e dê imagem (considere apenas a situação pré Sistema Operativo)?
R:Os únicos componentes necessários para que o computado arranque e dê
imagem são a Placa Gráfica, BIOS, RAM e o CPU.
3- Quando liga um computador e não obtém imagem quais poderão ser os
problemas?
R: Poderão existir um ou mais dos seguintes problemas:
· Má configuração da BIOS; problemas na RAM;
· A placa gráfica mal encaixada, danificada ou o slot da placa gráfica
estar danificado;
· O cabo de alimentação da placa gráfica desligado;
· O cabo de alimentação da CPU desligado, processador inexistente ou
incompatível.
4- Que problemas podem estar associados à falta de imagem no ecrã devido à placa
gráfica?
R: Os problemas que podem estar associados à falta de imagem no ecrã devido a
placa gráfica são: a placa gráfica estar mal encaixada; a placa gráfica encontra-se
danificada; a slot da motherboard onde encaixa a placa gráfica estar danificada
(situação menos provável das três).
5- Qual o cabo utilizado nas placas gráficas facilmente confundível com outro cabo
de alimentação?
R: O cabo utilizado nas placas gráficas que são confundíveis são os cabos PCIe de 8
pinos com os cabos EPS de alimentação auxiliar do processador..

2. 6- Imagine que configurou mal um parâmetro da BIOS e que após reiniciar o PC com
as novas configurações nunca mais obteve imagem no ecrã. Como pode resolver
esta situação?
R: Para resolver este problema retiramos a pilha CMOS (isto fará com que a
memória sofra uma limpeza) ou fazendo reset através do jumperReset CMOS (isto
faz-se trocando o jumper, colocando nos dois pinos ao lado e esperar um pouco
para que ele limpe a memória, e voltar a coloca-lo nos pinos em que estava).
7- Que cuidados deve ter ao realizar um Reset à BIOS através do Jumper Clear
CMOS?
R:
Os cuidados que devemos ter para realizar um Reset à BIOS pelo Jumper Clear CMOS
são: nunca fazer o reset com o computador ligado e utilizar um cabo anti-estático
para remover a energia estática do corpo que pode, na pior das hipóteses,
danificar a motherboard. Em caso de dúvida consultar o manual da motherboard.
A.C. - Arquitetura de Computadores
Módulo 3 -Técnicas de Deteção de Avarias
Ficha de Trabalho 4
Sumário:
Avarias mais comuns de um computador
Trabalho realizado por Gustavo Fernandes Nº11 11ºGI
Tarefa:
Responda às questões, que se seguem, utilizando a apresentação realizada
anteriormente e ou pesquisando na internet outras informações que não constem na
apresentação.
No final deverá publicar a resolução no seu blogue.
Questões:
1- Quando um computador “não liga” quais poderão ser os problemas?
R: Se o computador não ligar pode ter relação com 3 outros problemas:
Alimentação:
Externa: verifique se o cabo de alimentação está ligado; verifique se o
interruptor está na posição ON; verifique se a tomada eléctrica tem corrente;
verifique se o cabo de alimentação está danificado.
Interna: verifique se o cabo de alimentação da motherboard está bem ligado;
verifique os contactos do cabo de alimentação da Motherboard; verifique se a

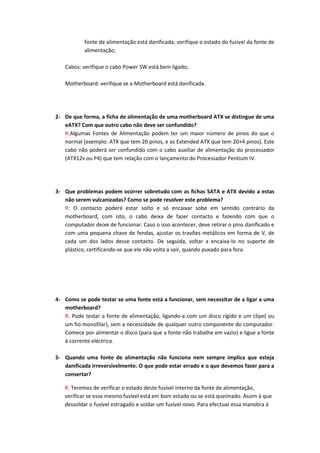

3. fonte de alimentação está danificada; verifique o estado do fusível da fonte de
alimentação;
Cabos: verifique o cabo Power SW está bem ligado;
Motherboard: verifique se a Motherboard está danificada.
2- De que forma, a ficha de alimentação de uma motherboard ATX se distingue de uma
eATX? Com que outro cabo não deve ser confundido?
R:Algumas Fontes de Alimentação podem ter um maior número de pinos do que o
normal (exemplo: ATX que tem 20 pinos, e as Extended ATX que tem 20+4 pinos). Este
cabo não poderá ser confundido com o cabo auxiliar de alimentação do processador
(ATX12v ou P4) que tem relação com o lançamento do Processador Pentium IV.
3- Que problemas podem ocorrer sobretudo com as fichas SATA e ATX devido a estas
não serem vulcanizadas? Como se pode resolver este problema?
R: O contacto poderá estar solto e só encaixar sobe em sentido contrário da
motherboard, com isto, o cabo deixa de fazer contacto e fazendo com que o
computador deixe de funcionar. Caso o isso acontecer, deve retirar o pino danificado e
com uma pequena chave de fendas, ajustar os travões metálicos em forma de V, de
cada um dos lados desse contacto. De seguida, voltar a encaixa-lo no suporte de
plástico, certificando-se que ele não volta a sair, quando puxado para fora.
4- Como se pode testar se uma fonte está a funcionar, sem necessitar de a ligar a uma
motherboard?
R: Pode testar a fonte de alimentação, ligando-a com um disco rígido e um clipe( ou
um fio monofilar), sem a necessidade de qualquer outro componente do computador.
Comece por alimentar o disco (para que a fonte não trabalhe em vazio) e ligue a fonte
à corrente eléctrica.
5- Quando uma fonte de alimentação não funciona nem sempre implica que esteja
danificada irreversivelmente. O que pode estar errado e o que devemos fazer para a
consertar?
R: Teremos de verificar o estado deste fusível interno da fonte de alimentação,
verificar se esse mesmo fusível está em bom estado ou se está queimado. Assim à que
dessoldar o fusível estragado e soldar um fusível novo. Para efectuar essa manobra à

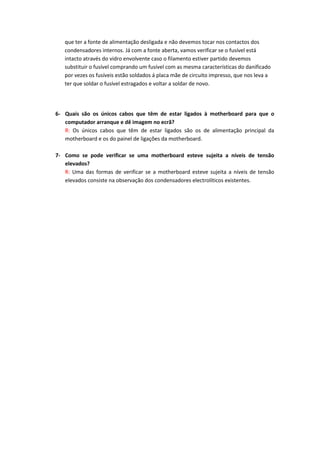

4. que ter a fonte de alimentação desligada e não devemos tocar nos contactos dos
condensadores internos. Já com a fonte aberta, vamos verificar se o fusível está
intacto através do vidro envolvente caso o filamento estiver partido devemos
substituir o fusível comprando um fusível com as mesma características do danificado
por vezes os fusíveis estão soldados á placa mãe de circuito impresso, que nos leva a
ter que soldar o fusível estragados e voltar a soldar de novo.
6- Quais são os únicos cabos que têm de estar ligados à motherboard para que o
computador arranque e dê imagem no ecrã?
R: Os únicos cabos que têm de estar ligados são os de alimentação principal da
motherboard e os do painel de ligações da motherboard.
7- Como se pode verificar se uma motherboard esteve sujeita a níveis de tensão
elevados?
R: Uma das formas de verificar se a motherboard esteve sujeita a níveis de tensão
elevados consiste na observação dos condensadores electrolíticos existentes.
