1. ANÁLISE PROJETO E
PROGRAMAÇÃO PARA WEB
Profª. Maria Alice Jovinski
DIAGRAMAS DE COLABORAÇÃO, ATIVIDADE, ESTADO,
COMPONENTES E IMPLANTAÇÃO
AULA DE REVISÃO

2. DIAGRAMA DE COLABORAÇÃO

3. DIAGRAMA DE COLABORAÇÃO
 Define a estrutura de como os objetos estão
vinculados ;
 Indica quais mensagens são trocadas entre objetos
 Não se preocupa com a temporalidade apenas com
a organização estrutural dos objetos;

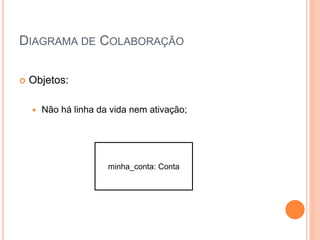

4. DIAGRAMA DE COLABORAÇÃO
 Objetos:
 Não há linha da vida nem ativação;
minha_conta: Conta

5. DIAGRAMA DE COLABORAÇÃO

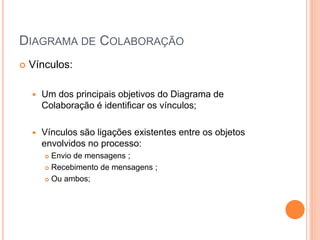

 Vínculos:
 Um dos principais objetivos do Diagrama de
Colaboração é identificar os vínculos;
 Vínculos são ligações existentes entre os objetos
envolvidos no processo:
 Envio de mensagens ;
 Recebimento de mensagens ;
 Ou ambos;

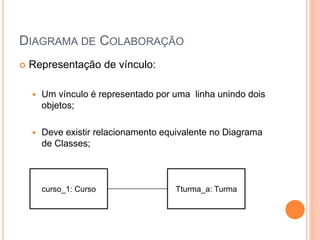

6. DIAGRAMA DE COLABORAÇÃO
 Representação de vínculo:
 Um vínculo é representado por uma linha unindo dois
objetos;
 Deve existir relacionamento equivalente no Diagrama
de Classes;
curso_1: Curso Tturma_a: Turma

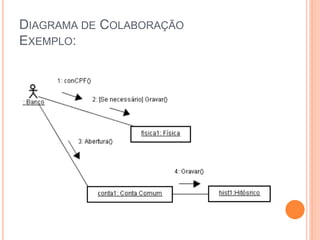

7. DIAGRAMA DE COLABORAÇÃO
EXEMPLO:

8. DIAGRAMA DE ESTADOS

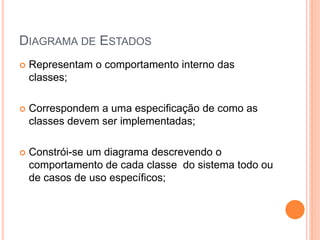

9. DIAGRAMA DE ESTADOS
 Representam o comportamento interno das
classes;
 Correspondem a uma especificação de como as
classes devem ser implementadas;
 Constrói-se um diagrama descrevendo o
comportamento de cada classe do sistema todo ou
de casos de uso específicos;

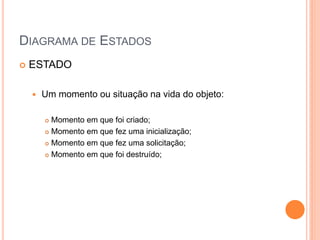

10. DIAGRAMA DE ESTADOS
 ESTADO
 Um momento ou situação na vida do objeto:
 Momento em que foi criado;
 Momento em que fez uma inicialização;
 Momento em que fez uma solicitação;
 Momento em que foi destruído;

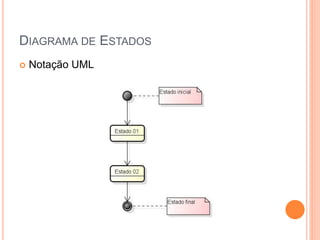

11. DIAGRAMA DE ESTADOS
 Notação UML

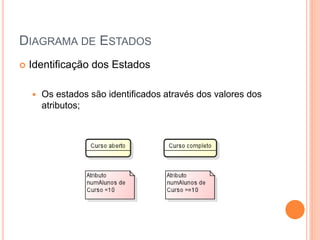

12. DIAGRAMA DE ESTADOS
 Identificação dos Estados
 Os estados são identificados através dos valores dos
atributos;

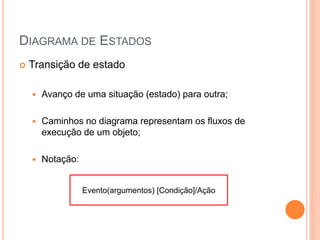

13. DIAGRAMA DE ESTADOS
 Transição de estado
 Avanço de uma situação (estado) para outra;
 Caminhos no diagrama representam os fluxos de
execução de um objeto;
 Notação:
Evento(argumentos) [Condição]/Ação

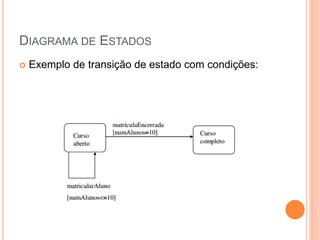

14. DIAGRAMA DE ESTADOS
 Exemplo de transição de estado com condições:

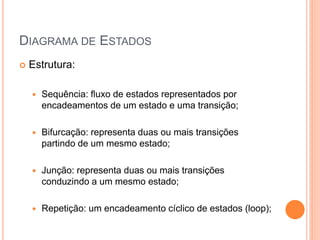

15. DIAGRAMA DE ESTADOS
 Estrutura:
 Sequência: fluxo de estados representados por
encadeamentos de um estado e uma transição;
 Bifurcação: representa duas ou mais transições
partindo de um mesmo estado;
 Junção: representa duas ou mais transições
conduzindo a um mesmo estado;
 Repetição: um encadeamento cíclico de estados (loop);

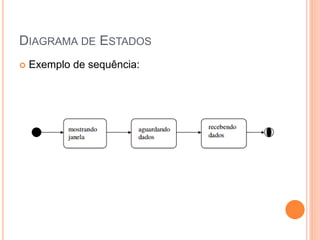

16. DIAGRAMA DE ESTADOS
 Exemplo de sequência:

17. DIAGRAMA DE ESTADOS
 Exemplo de bifurcação/junção:

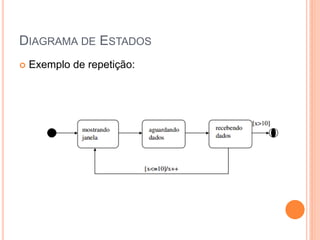

18. DIAGRAMA DE ESTADOS
 Exemplo de repetição:

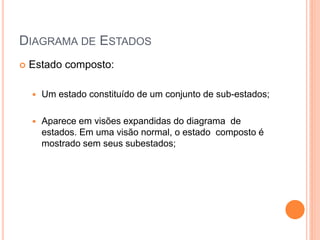

19. DIAGRAMA DE ESTADOS
 Estado composto:
 Um estado constituído de um conjunto de sub-estados;
 Aparece em visões expandidas do diagrama de
estados. Em uma visão normal, o estado composto é
mostrado sem seus subestados;

20. DIAGRAMA DE ESTADOS

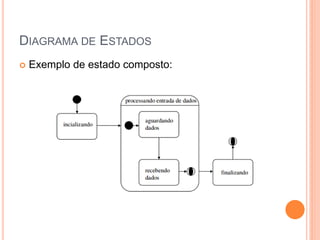

 Exemplo de estado composto:

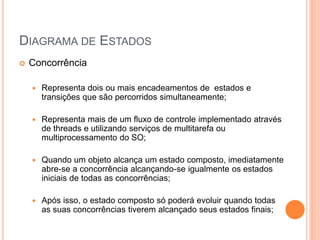

21. DIAGRAMA DE ESTADOS
 Concorrência
 Representa dois ou mais encadeamentos de estados e
transições que são percorridos simultaneamente;
 Representa mais de um fluxo de controle implementado através
de threads e utilizando serviços de multitarefa ou
multiprocessamento do SO;
 Quando um objeto alcança um estado composto, imediatamente
abre-se a concorrência alcançando-se igualmente os estados
iniciais de todas as concorrências;
 Após isso, o estado composto só poderá evoluir quando todas
as suas concorrências tiverem alcançado seus estados finais;

22. DIAGRAMA DE ESTADOS

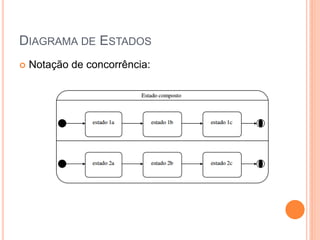

 Notação de concorrência:

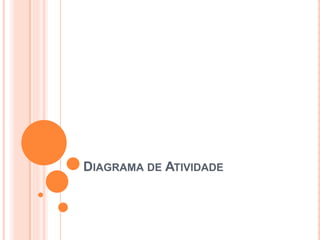

23. DIAGRAMA DE ATIVIDADE

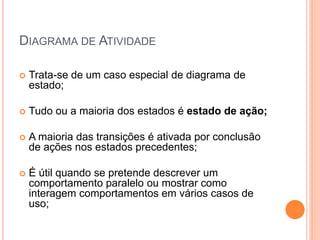

24. DIAGRAMA DE ATIVIDADE
 Trata-se de um caso especial de diagrama de
estado;
 Tudo ou a maioria dos estados é estado de ação;
 A maioria das transições é ativada por conclusão
de ações nos estados precedentes;
 É útil quando se pretende descrever um
comportamento paralelo ou mostrar como
interagem comportamentos em vários casos de
uso;

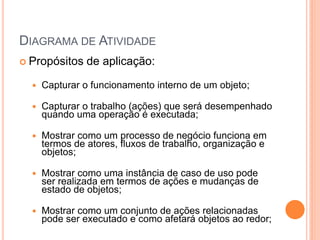

25. DIAGRAMA DE ATIVIDADE
 Propósitos de aplicação:
 Capturar o funcionamento interno de um objeto;
 Capturar o trabalho (ações) que será desempenhado
quando uma operação é executada;
 Mostrar como um processo de negócio funciona em
termos de atores, fluxos de trabalho, organização e
objetos;
 Mostrar como uma instância de caso de uso pode
ser realizada em termos de ações e mudanças de
estado de objetos;
 Mostrar como um conjunto de ações relacionadas
pode ser executado e como afetará objetos ao redor;

26. DIAGRAMA DE ATIVIDADE

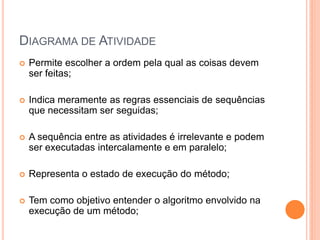

 Permite escolher a ordem pela qual as coisas devem
ser feitas;
 Indica meramente as regras essenciais de sequências
que necessitam ser seguidas;
 A sequência entre as atividades é irrelevante e podem
ser executadas intercalamente e em paralelo;
 Representa o estado de execução do método;
 Tem como objetivo entender o algoritmo envolvido na
execução de um método;

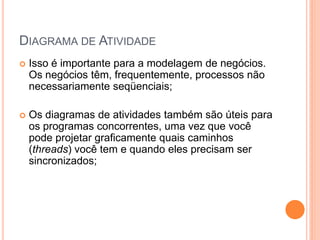

27. DIAGRAMA DE ATIVIDADE
 Isso é importante para a modelagem de negócios.
Os negócios têm, frequentemente, processos não
necessariamente seqüenciais;
 Os diagramas de atividades também são úteis para
os programas concorrentes, uma vez que você
pode projetar graficamente quais caminhos
(threads) você tem e quando eles precisam ser
sincronizados;

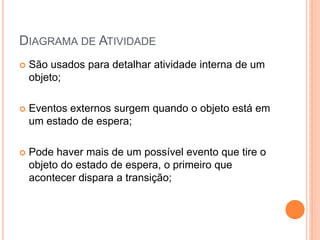

28. DIAGRAMA DE ATIVIDADE
 São usados para detalhar atividade interna de um
objeto;
 Eventos externos surgem quando o objeto está em
um estado de espera;
 Pode haver mais de um possível evento que tire o
objeto do estado de espera, o primeiro que
acontecer dispara a transição;

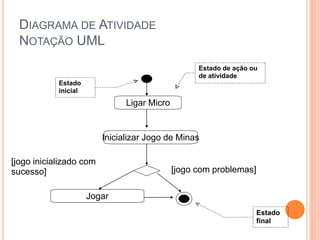

29. DIAGRAMA DE ATIVIDADE
NOTAÇÃO UML
Ligar Micro
Inicializar Jogo de Minas
Jogar
[jogo inicializado com
sucesso] [jogo com problemas]
Estado
inicial
Estado
final
Estado de ação ou
de atividade

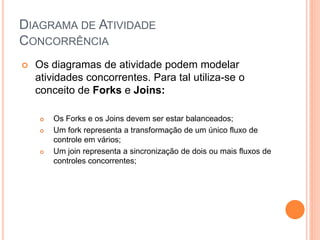

30. DIAGRAMA DE ATIVIDADE
CONCORRÊNCIA
 Os diagramas de atividade podem modelar
atividades concorrentes. Para tal utiliza-se o
conceito de Forks e Joins:
 Os Forks e os Joins devem ser estar balanceados;
 Um fork representa a transformação de um único fluxo de
controle em vários;
 Um join representa a sincronização de dois ou mais fluxos de
controles concorrentes;

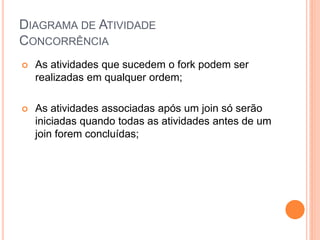

31. DIAGRAMA DE ATIVIDADE
CONCORRÊNCIA
 As atividades que sucedem o fork podem ser
realizadas em qualquer ordem;
 As atividades associadas após um join só serão
iniciadas quando todas as atividades antes de um
join forem concluídas;

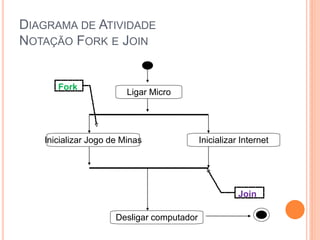

32. Ligar Micro
Inicializar Jogo de Minas
Desligar computador
Inicializar Internet
Fork
Join
DIAGRAMA DE ATIVIDADE
NOTAÇÃO FORK E JOIN

33. DIAGRAMA DE ATIVIDADE
EXEMPLO:
Cancelar
Pedido
Autorizar forma
de pagamento
Avaliar item em
estoque
Registrar
Pedido
Aceitar pedido
[negado]
[ok]
[para cada item do pedido]
[em estoque]
[item existente em estoque
e forma de pagamento
autorizada]
*

34. DIAGRAMAS DE IMPLEMENTAÇÃO

35. DIAGRAMAS DE IMPLEMENTAÇÃO
 Representam a arquitetura física do sistema;
 Mapeam a arquitetura lógica de classes em termos
de nós de processamento e comunicação e a
dependência entre eles;
 Representam o hardware (hw) e o relacionamento
com o software (sw);

36. DIAGRAMAS DE IMPLEMENTAÇÃO

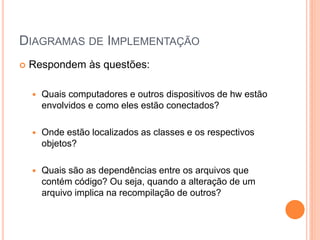

 Respondem às questões:
 Quais computadores e outros dispositivos de hw estão
envolvidos e como eles estão conectados?
 Onde estão localizados as classes e os respectivos
objetos?
 Quais são as dependências entre os arquivos que
contém código? Ou seja, quando a alteração de um
arquivo implica na recompilação de outros?

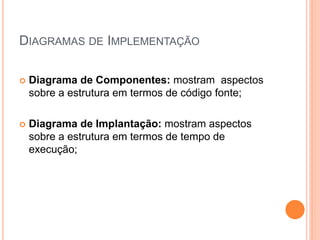

37. DIAGRAMAS DE IMPLEMENTAÇÃO
 Diagrama de Componentes: mostram aspectos
sobre a estrutura em termos de código fonte;
 Diagrama de Implantação: mostram aspectos
sobre a estrutura em termos de tempo de
execução;

38. DIAGRAMA DE COMPONENTES

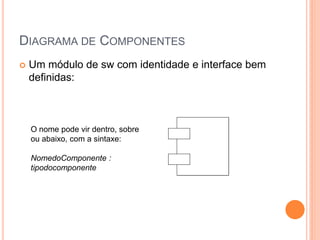

 Um módulo de sw com identidade e interface bem
definidas:
O nome pode vir dentro, sobre
ou abaixo, com a sintaxe:
NomedoComponente :
tipodocomponente

39. DIAGRAMA DE COMPONENTES
 Um diagrama de componentes é um gráfico de
componentes conectados por relacionamentos de
dependência;
 Para cada modelo lógico existe um padrão que
mapeia um artefato de implementação, o diagrama
de componentes pode ser utilizado para definir o
padrão mais adequado para uma dada classe;

40. DIAGRAMA DE COMPONENTES
EXEMPLO:
Tela de AcessoTela de Início
Conexao.class
BD
Lançamento Entidade ContaBancáriaFormaPagamentoUsuário Categoria

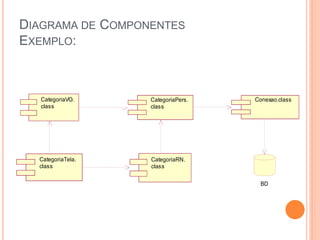

41. DIAGRAMA DE COMPONENTES
EXEMPLO:
CategoriaTela.
class
CategoriaRN.
class
CategoriaVO.
class
CategoriaPers.
class
Conexao.class
BD

42. DIAGRAMA DE IMPLANTAÇÃO
 Mostram a organização do hw e a ligação do sw
com os dispositivos físicos (computadores e
periféricos);
 Trata-se de um gráfico de nós conectados por
associações de comunicação;
 Cada nó pode conter instâncias de componentes;

43. DIAGRAMA DE IMPLANTAÇÃO

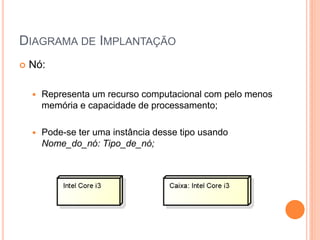

 Nó:
 Representa um recurso computacional com pelo menos
memória e capacidade de processamento;
 Pode-se ter uma instância desse tipo usando
Nome_do_nó: Tipo_de_nó;

44. DIAGRAMA DE IMPLANTAÇÃO
EXEMPLO:
PC 01
Processador Intel Core 2 Duo
E4600 2,40 GHz
2GB de RAM
Placa de rede 10/100 Mbps
Windows XP
R$ 1000,00
Conexão Par
Trançado
Ethernet 10/100
Switch
Gerenciav el
3COM 3C17300A
26 potas 10/100
gerenciav el
R$ 689,00
Conexão
Fibra óptica
Serv idor de
Aplicação e banco
SGBD Firebird
SUPERSERVER 731-400
Processador Quad-Core Intel
Xeon X3330 2,66 GHz
2 GB de RAM
500 GB -HD SATA
Fonte ATX 400 Watts
R$ 2.299,00
USB
Impressora Hp LaserJet
P105
R$ 409,00

45. BOA PROVA!
