1. FERRAMENTAS PARA TRATAMENTO DE IMAGENS
Orientadora: Esp. Alexandra Falk
alexandra@criatio.com
facebook.com/alexandra.falk.14

2. FERRAMENTAS PARA TRATAMENTO DE IMAGENS
Criar a interface do site a partir da captação, diagnóstico e
tratamento de imagens para web, segundo fundamentos de
imagem digital, das características e aplicações das
ferramentas de produção visual, dos princípios da teoria da
cor e da forma, de tratamento de imagem e ergonomia de
software, das noções de desenhos bitmap e vetoriais e
características de importação e exportação de arquivos,
para elaborar a composição visual do site.

3. Motivação
• Imagens são muito atrativas, expressam
bem alguns sentimentos.
• Imagens são um meio muito bom para
divulgação de um produto.
• Imagens fazem parte do nosso dia a dia.

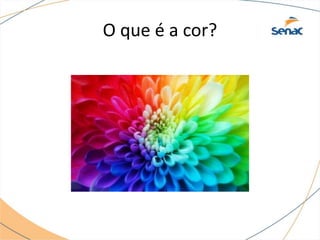

4. O que é a cor?

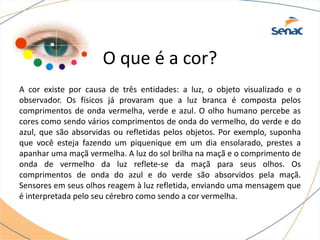

5. O que é a cor?
A cor existe por causa de três entidades: a luz, o objeto visualizado e o
observador. Os físicos já provaram que a luz branca é composta pelos
comprimentos de onda vermelha, verde e azul. O olho humano percebe as
cores como sendo vários comprimentos de onda do vermelho, do verde e do
azul, que são absorvidas ou refletidas pelos objetos. Por exemplo, suponha
que você esteja fazendo um piquenique em um dia ensolarado, prestes a
apanhar uma maçã vermelha. A luz do sol brilha na maçã e o comprimento de
onda de vermelho da luz reflete-se da maçã para seus olhos. Os
comprimentos de onda do azul e do verde são absorvidos pela maçã.
Sensores em seus olhos reagem à luz refletida, enviando uma mensagem que
é interpretada pelo seu cérebro como sendo a cor vermelha.

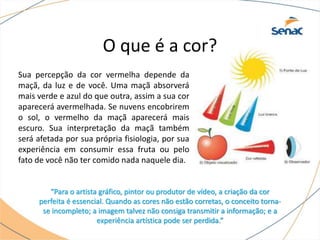

6. Sua percepção da cor vermelha depende da
maçã, da luz e de você. Uma maçã absorverá
mais verde e azul do que outra, assim a sua cor
aparecerá avermelhada. Se nuvens encobrirem
o sol, o vermelho da maçã aparecerá mais
escuro. Sua interpretação da maçã também
será afetada por sua própria fisiologia, por sua
experiência em consumir essa fruta ou pelo
fato de você não ter comido nada naquele dia.
“Para o artista gráfico, pintor ou produtor de vídeo, a criação da cor
perfeita é essencial. Quando as cores não estão corretas, o conceito torna-
se incompleto; a imagem talvez não consiga transmitir a informação; e a
experiência artística pode ser perdida.”
O que é a cor?

7. Cores primárias e secundárias
Quando as três cores primárias se sobrepõem, elas criam as cores secundárias:
ciana, magenta e amarelo. As primárias e secundárias são complementos umas
das outras. As cores complementares são as cores que mais se diferem umas das
outras.

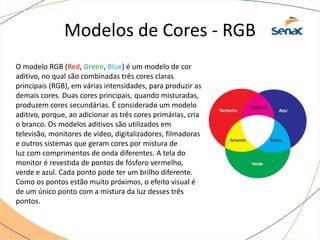

8. Modelos de Cores - RGB
O modelo RGB (Red, Green, Blue) é um modelo de cor
aditivo, no qual são combinadas três cores claras
principais (RGB), em várias intensidades, para produzir as
demais cores. Duas cores principais, quando misturadas,
produzem cores secundárias. É considerado um modelo
aditivo, porque, ao adicionar as três cores primárias, cria
o branco. Os modelos aditivos são utilizados em
televisão, monitores de vídeo, digitalizadores, filmadoras
e outros sistemas que geram cores por mistura de
luz com comprimentos de onda diferentes. A tela do
monitor é revestida de pontos de fósforo vermelho,
verde e azul. Cada ponto pode ter um brilho diferente.
Como os pontos estão muito próximos, o efeito visual é
de um único ponto com a mistura da luz desses três
pontos.

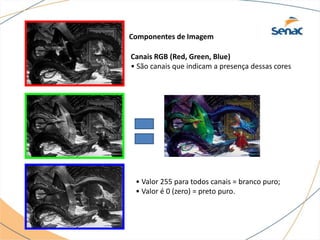

9. Componentes de Imagem
Canais RGB (Red, Green, Blue)
• São canais que indicam a presença dessas cores
• Valor 255 para todos canais = branco puro;
• Valor é 0 (zero) = preto puro.

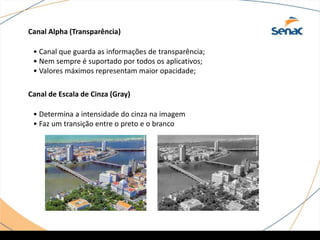

10. Canal Alpha (Transparência)
Canal de Escala de Cinza (Gray)
• Canal que guarda as informações de transparência;
• Nem sempre é suportado por todos os aplicativos;
• Valores máximos representam maior opacidade;
• Determina a intensidade do cinza na imagem
• Faz um transição entre o preto e o branco

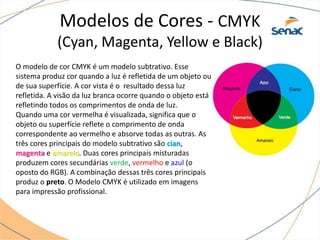

11. O modelo de cor CMYK é um modelo subtrativo. Esse
sistema produz cor quando a luz é refletida de um objeto ou
de sua superfície. A cor vista é o resultado dessa luz
refletida. A visão da luz branca ocorre quando o objeto está
refletindo todos os comprimentos de onda de luz.
Quando uma cor vermelha é visualizada, significa que o
objeto ou superfície reflete o comprimento de onda
correspondente ao vermelho e absorve todas as outras. As
três cores principais do modelo subtrativo são cian,
magenta e amarelo. Duas cores principais misturadas
produzem cores secundárias verde, vermelho e azul (o
oposto do RGB). A combinação dessas três cores principais
produz o preto. O Modelo CMYK é utilizado em imagens
para impressão profissional.
Modelos de Cores - CMYK
(Cyan, Magenta, Yellow e Black)

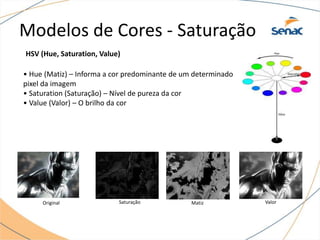

12. HSV (Hue, Saturation, Value)
• Hue (Matiz) – Informa a cor predominante de um determinado
pixel da imagem
• Saturation (Saturação) – Nível de pureza da cor
• Value (Valor) – O brilho da cor
Original Saturação Matiz Valor
Modelos de Cores - Saturação

13. Vetorial e Bitmap - Conceitos Básicos
Imagem Vetorial
Uma imagem vetorial é descrita por linhas plotadas
num sistema de coordenadas cartesianas (equações
matemáticas). Elas permitem redimensionamento em
qualquer escala sem perda de qualidade, pois
somente no momento da impressão ela é convertida
em um bitmap adequado às características do
equipamento - impressoras jato de tintas, laser e
outras imprimem bitmaps, porque imprimem
seqüências de pontos dispostos em linhas e colunas,
cuja freqüência, por sua vez, define a resolução da
impressora. A este processo de conversão de vetorial
para bitmap chamamos de rasterização e é executado
por um RIP – Raster Image Processor.

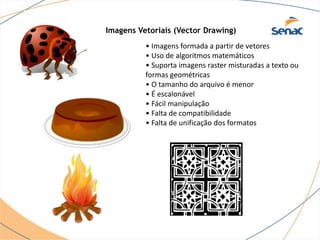

14. Imagens Vetoriais (Vector Drawing)
• Imagens formada a partir de vetores
• Uso de algoritmos matemáticos
• Suporta imagens raster misturadas a texto ou
formas geométricas
• O tamanho do arquivo é menor
• É escalonável
• Fácil manipulação
• Falta de compatibilidade
• Falta de unificação dos formatos

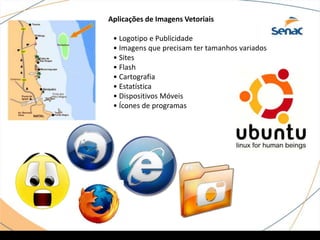

15. Aplicações de Imagens Vetoriais
• Logotipo e Publicidade
• Imagens que precisam ter tamanhos variados
• Sites
• Flash
• Cartografia
• Estatística
• Dispositivos Móveis
• Ícones de programas

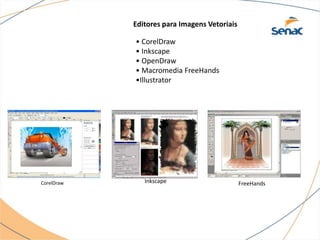

16. Editores para Imagens Vetoriais
• CorelDraw
• Inkscape
• OpenDraw
• Macromedia FreeHands
•Illustrator
CorelDraw Inkscape FreeHands

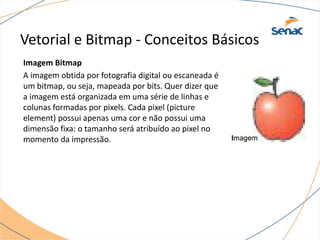

17. Vetorial e Bitmap - Conceitos Básicos
Imagem Bitmap
A imagem obtida por fotografia digital ou escaneada é
um bitmap, ou seja, mapeada por bits. Quer dizer que
a imagem está organizada em uma série de linhas e
colunas formadas por pixels. Cada pixel (picture
element) possui apenas uma cor e não possui uma
dimensão fixa: o tamanho será atribuído ao pixel no
momento da impressão.

18. Aplicações de Imagens Bitmap
• Texturas e sprites
• Humor
• Arte digital
• Fotografias
• Web
• Desktop (Wallpaper, ícones)
• Promoção de produtos

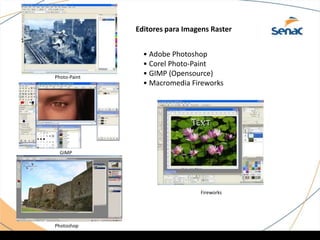

19. Editores para Imagens Raster
• Adobe Photoshop
• Corel Photo-Paint
• GIMP (Opensource)
• Macromedia Fireworks
Photo-Paint
GIMP
Photoshop
Fireworks

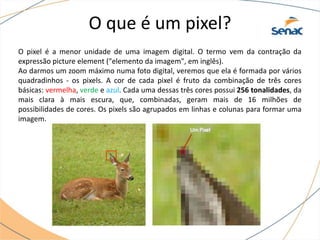

20. O pixel é a menor unidade de uma imagem digital. O termo vem da contração da
expressão picture element ("elemento da imagem", em inglês).
Ao darmos um zoom máximo numa foto digital, veremos que ela é formada por vários
quadradinhos - os pixels. A cor de cada pixel é fruto da combinação de três cores
básicas: vermelha, verde e azul. Cada uma dessas três cores possui 256 tonalidades, da
mais clara à mais escura, que, combinadas, geram mais de 16 milhões de
possibilidades de cores. Os pixels são agrupados em linhas e colunas para formar uma
imagem.
O que é um pixel?

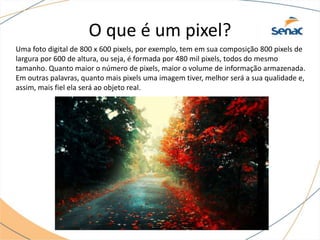

21. O que é um pixel?
Uma foto digital de 800 x 600 pixels, por exemplo, tem em sua composição 800 pixels de
largura por 600 de altura, ou seja, é formada por 480 mil pixels, todos do mesmo
tamanho. Quanto maior o número de pixels, maior o volume de informação armazenada.
Em outras palavras, quanto mais pixels uma imagem tiver, melhor será a sua qualidade e,
assim, mais fiel ela será ao objeto real.

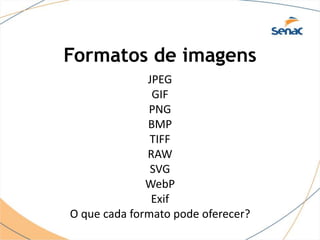

22. Formatos de imagens
JPEG
GIF
PNG
BMP
TIFF
RAW
SVG
WebP
Exif
O que cada formato pode oferecer?

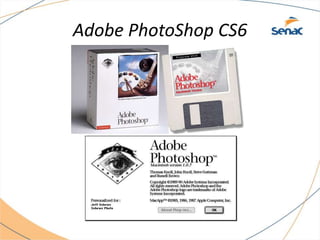

23. Adobe PhotoShop CS6
