- 1. Mestrado Acadêmico em ComputaçãoAplicada SEMINÁRIO SOBRE IMAGEM Prof. PhD Marcelo da Silva Hounsell Disciplina: Fundamentos de Computação Gráfica Aluno: Eng. Juliano Tiago Rinaldi

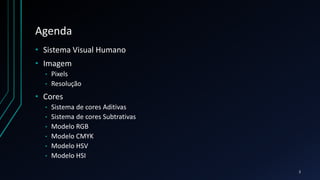

- 2. Agenda • Sistema VisualHumano • Imagem • Pixels • Resolução • Cores • Sistema de cores Aditivas • Sistema de cores Subtrativas • Modelo RGB • Modelo CMYK • Modelo HSV • Modelo HSI 2

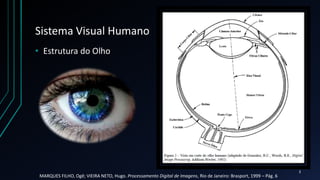

- 3. Sistema Visual Humano •Estrutura do Olho MARQUES FILHO, Ogê; VIEIRA NETO, Hugo. Processamento Digital de Imagens, Rio de Janeiro: Brasport, 1999 – Pág. 6 3
- 4. Sistema Visual Humano- Percepção Visual • Identificação de ambiente, cenas, imagens • Retina • Receptores de luz - Células fotossensíveis • Cones (Fóvea) - Nítida e rica em detalhes • Vermelho • Verde • Azul • Bastonetes - Visão noturna • Visão geral da imagem • Não distinguem cores • Sensíveis a baixo iluminação 4

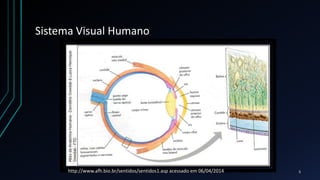

- 5. Sistema Visual Humano http://www.afh.bio.br/sentidos/sentidos1.aspacessado em 06/04/2014 5

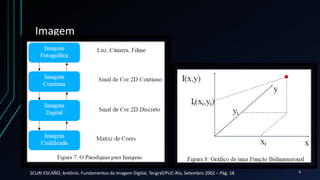

- 6. Imagem SCURI ESCAÑO, Antônio.Fundamentos da Imagem Digital, Tecgraf/PUC-Rio, Setembro 2002 – Pág. 18 6

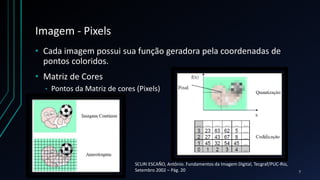

- 7. Imagem - Pixels •Cada imagem possui sua função geradora pela coordenadas de pontos coloridos. • Matriz de Cores • Pontos da Matriz de cores (Pixels) SCURI ESCAÑO, Antônio. Fundamentos da Imagem Digital, Tecgraf/PUC-Rio, Setembro 2002 – Pág. 20 7

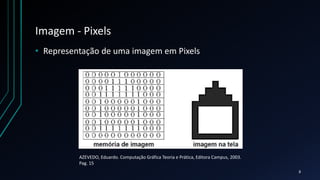

- 8. Imagem - Pixels •Representação de uma imagem em Pixels AZEVEDO, Eduardo. Computação Gráfica Teoria e Prática, Editora Campus, 2003. Pag. 15 8

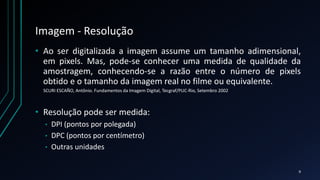

- 9. Imagem - Resolução •Ao ser digitalizada a imagem assume um tamanho adimensional, em pixels. Mas, pode-se conhecer uma medida de qualidade da amostragem, conhecendo-se a razão entre o número de pixels obtido e o tamanho da imagem real no filme ou equivalente. • Resolução pode ser medida: • DPI (pontos por polegada) • DPC (pontos por centímetro) • Outras unidades SCURI ESCAÑO, Antônio. Fundamentos da Imagem Digital, Tecgraf/PUC-Rio, Setembro 2002 9

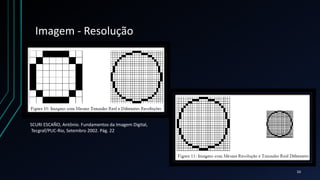

- 10. Imagem - Resolução SCURIESCAÑO, Antônio. Fundamentos da Imagem Digital, Tecgraf/PUC-Rio, Setembro 2002. Pág. 22 10
- 11. Imagem - Cor •A Cor está diretamente relacionada a Luz • Luz se propaga por ondas (comprimento de onda) • Luz é uma radiação eletromagnética SCURI ESCAÑO, Antônio. Fundamentos da Imagem Digital, Tecgraf/PUC-Rio, Setembro 2002. Pág. 30 11

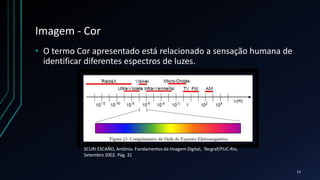

- 12. Imagem - Cor •O termo Cor apresentado está relacionado a sensação humana de identificar diferentes espectros de luzes. SCURI ESCAÑO, Antônio. Fundamentos da Imagem Digital, Tecgraf/PUC-Rio, Setembro 2002. Pág. 31 12
- 13. Sistema de coresAditivas • Usado em Monitores e Televisões • Mistura de vários comprimentos de ondas • Gera a sensação de cores ao atinge e sensibiliza o olho • Tem base nas cores primárias (RGB) • Preto é gerado pela ausência de cores (ausência de luz) • Branco é a mistura de todas as cores 13

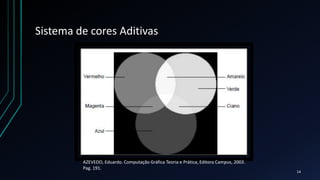

- 14. Sistema de coresAditivas AZEVEDO, Eduardo. Computação Gráfica Teoria e Prática, Editora Campus, 2003. Pag. 191. 14
- 15. Sistema de coresSubtrativas • Usado em Impressoras e pinturas • Um pintura não gera luz • Tem base nas cores primárias magenta, amarelo e ciano • Efeito de subtrair, absorver alguma cor da luz branca. A parte que não é absorvida é refletida e captada pelo olho humano. • Branco é ausência de cores • Preto é a presença de todas as cores 15

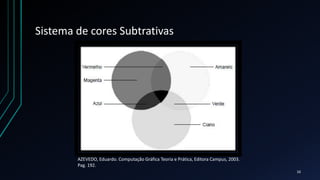

- 16. Sistema de coresSubtrativas AZEVEDO, Eduardo. Computação Gráfica Teoria e Prática, Editora Campus, 2003. Pag. 192. 16

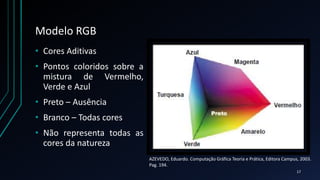

- 17. Modelo RGB AZEVEDO, Eduardo.Computação Gráfica Teoria e Prática, Editora Campus, 2003. Pag. 194. • Cores Aditivas • Pontos coloridos sobre a mistura de Vermelho, Verde e Azul • Preto – Ausência • Branco – Todas cores • Não representa todas as cores da natureza 17

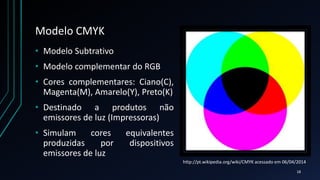

- 18. Modelo CMYK • ModeloSubtrativo • Modelo complementar do RGB • Cores complementares: Ciano(C), Magenta(M), Amarelo(Y), Preto(K) • Destinado a produtos não emissores de luz (Impressoras) • Simulam cores equivalentes produzidas por dispositivos emissores de luz http://pt.wikipedia.org/wiki/CMYK acessado em 06/04/2014 18

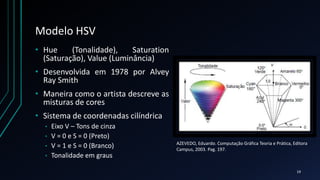

- 19. Modelo HSV • Hue(Tonalidade), Saturation (Saturação), Value (Luminância) • Desenvolvida em 1978 por Alvey Ray Smith • Maneira como o artista descreve as misturas de cores • Sistema de coordenadas cilíndrica • Eixo V – Tons de cinza • V = 0 e S = 0 (Preto) • V = 1 e S = 0 (Branco) • Tonalidade em graus AZEVEDO, Eduardo. Computação Gráfica Teoria e Prática, Editora Campus, 2003. Pag. 197. 19

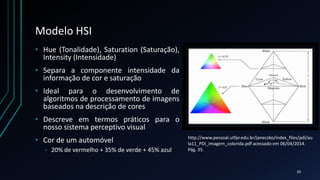

- 20. Modelo HSI • Hue(Tonalidade), Saturation (Saturação), Intensity (Intensidade) • Separa a componente intensidade da informação de cor e saturação • Ideal para o desenvolvimento de algoritmos de processamento de imagens baseados na descrição de cores • Descreve em termos práticos para o nosso sistema perceptivo visual • Cor de um automóvel • 20% de vermelho + 35% de verde + 45% azul http://www.pessoal.utfpr.edu.br/janeczko/index_files/pdi/au la11_PDI_imagem_colorida.pdf acessado em 06/04/2014. Pág. 35. 20

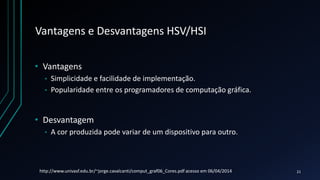

- 21. Vantagens e DesvantagensHSV/HSI • Vantagens • Simplicidade e facilidade de implementação. • Popularidade entre os programadores de computação gráfica. • Desvantagem • A cor produzida pode variar de um dispositivo para outro. http://www.univasf.edu.br/~jorge.cavalcanti/comput_graf06_Cores.pdf acesso em 06/04/2014 21

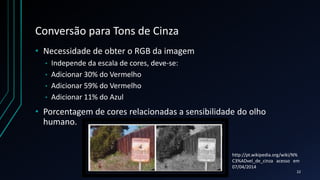

- 22. Conversão para Tonsde Cinza • Necessidade de obter o RGB da imagem • Independe da escala de cores, deve-se: • Adicionar 30% do Vermelho • Adicionar 59% do Vermelho • Adicionar 11% do Azul • Porcentagem de cores relacionadas a sensibilidade do olho humano. 22 http://pt.wikipedia.org/wiki/N% C3%ADvel_de_cinza acesso em 07/04/2014

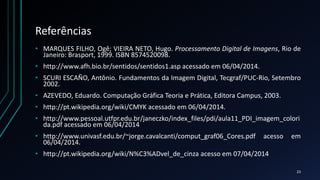

- 23. Referências • MARQUES FILHO,Ogê; VIEIRA NETO, Hugo. Processamento Digital de Imagens, Rio de Janeiro: Brasport, 1999. ISBN 8574520098. • http://www.afh.bio.br/sentidos/sentidos1.asp acessado em 06/04/2014. • SCURI ESCAÑO, Antônio. Fundamentos da Imagem Digital, Tecgraf/PUC-Rio, Setembro 2002. • AZEVEDO, Eduardo. Computação Gráfica Teoria e Prática, Editora Campus, 2003. • http://pt.wikipedia.org/wiki/CMYK acessado em 06/04/2014. • http://www.pessoal.utfpr.edu.br/janeczko/index_files/pdi/aula11_PDI_imagem_colori da.pdf acessado em 06/04/2014 • http://www.univasf.edu.br/~jorge.cavalcanti/comput_graf06_Cores.pdf acesso em 06/04/2014. • http://pt.wikipedia.org/wiki/N%C3%ADvel_de_cinza acesso em 07/04/2014 23
