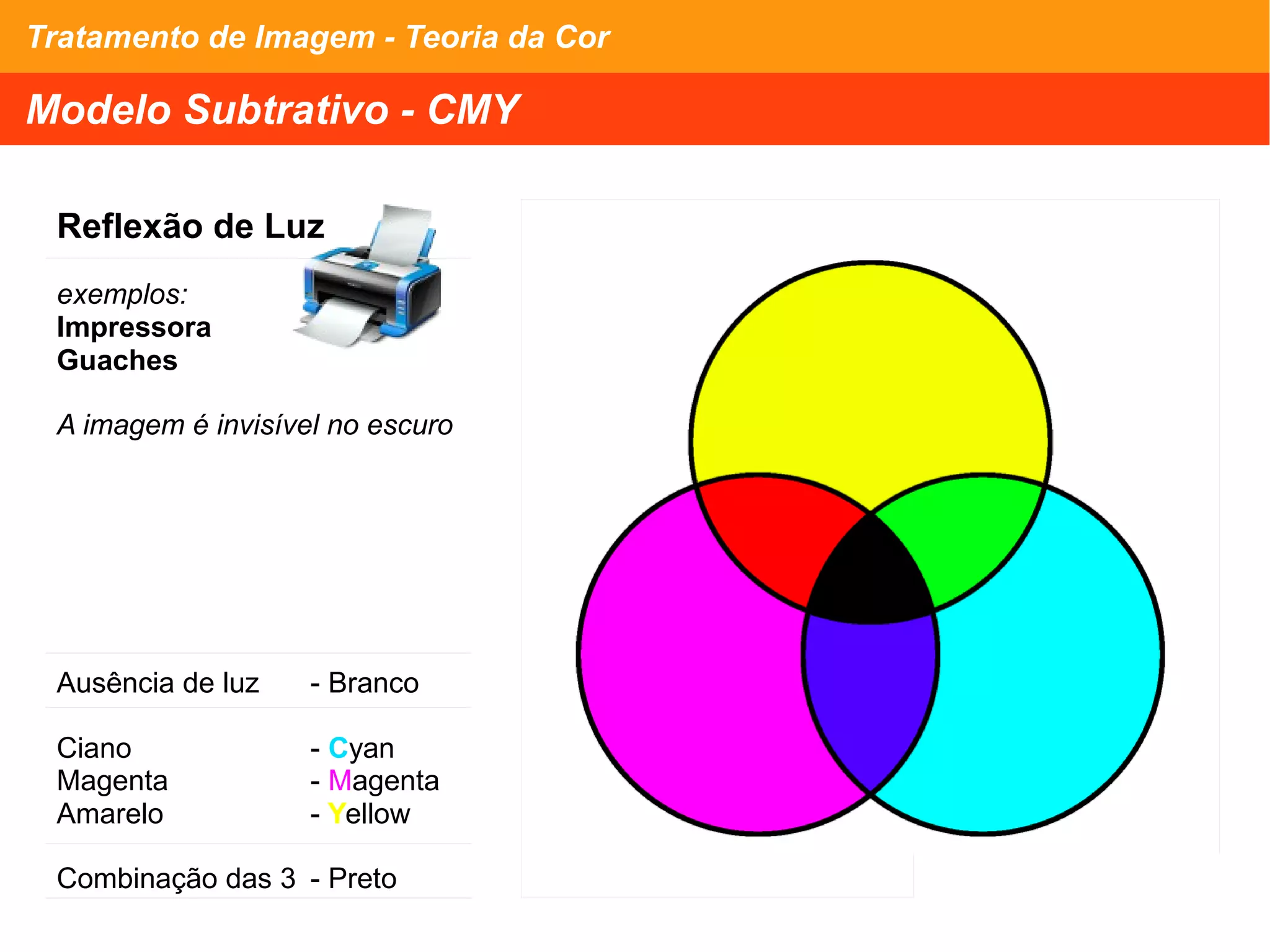

- 1. Tratamento de Imagem- Teoria da Cor Modelo Subtrativo - CMY Reflexão de Luz exemplos: Impressora Guaches A imagem é invisível no escuro Ausência de luz - Branco Ciano - Cyan Magenta - Magenta Amarelo - Yellow Combinação das 3 - Preto

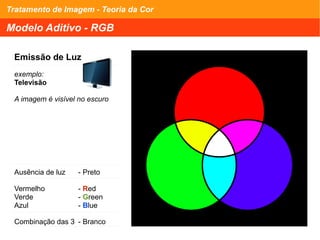

- 2. Tratamento de Imagem- Teoria da Cor Modelo Aditivo - RGB Emissão de Luz exemplo: Televisão A imagem é visível no escuro Ausência de luz - Preto Vermelho - Red Verde - Green Azul - Blue Combinação das 3 - Branco

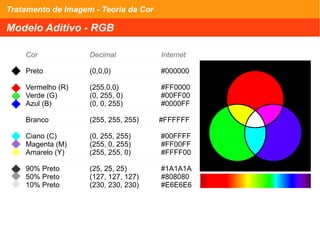

- 3. Tratamento de Imagem- Teoria da Cor Modelo Aditivo - RGB Cor Decimal Internet Preto (0,0,0) #000000 Vermelho (R) (255,0,0) #FF0000 Verde (G) (0, 255, 0) #00FF00 Azul (B) (0, 0, 255) #0000FF Branco (255, 255, 255) #FFFFFF Ciano (C) (0, 255, 255) #00FFFF Magenta (M) (255, 0, 255) #FF00FF Amarelo (Y) (255, 255, 0) #FFFF00 90% Preto (25, 25, 25) #1A1A1A 50% Preto (127, 127, 127) #808080 10% Preto (230, 230, 230) #E6E6E6
- 4. Tratamento de Imagem- Teoria da Cor Modelo Aditivo - RGB Matiz (Hue) Estado puro da cor, sem o branco ou o preto agregado Saturação ou Intensidade (Saturation) Vivacidade ou palidez da cor Valor ou Brilho (Value) Define se uma cor é mais clara ou mais escura Vermelho (Red) Verde (Green) Azul (Blue) Notação HTML (Internet)
- 5. Tratamento de Imagem- Teoria da Cor Paletas de Cores Paletas de Cores Nos programas de tratamento de imagem é normalmente possível definir paletas de cores - Definição de um subconjunto de cores - Harmonização de cores - Simplifica a escolha de cores

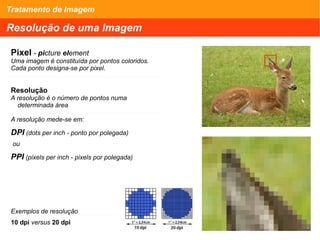

- 6. Tratamento de Imagem Resoluçãode uma Imagem Pixel - picture element Uma imagem é constituída por pontos coloridos. Cada ponto designa-se por pixel. Resolução A resolução é o número de pontos numa determinada área A resolução mede-se em: DPI (dots per inch - ponto por polegada) ou PPI (pixels per inch - pixels por polegada) Exemplos de resolução 10 dpi versus 20 dpi

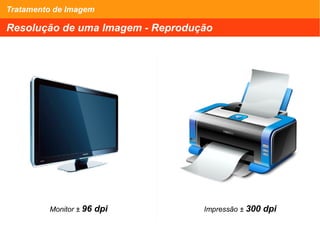

- 7. Tratamento de Imagem Resoluçãode uma Imagem - Reprodução Monitor ± 96 dpi Impressão ± 300 dpi
- 8. Tratamento de Imagem Profundidadede Cor número de bits por pixel número de cores disponíveis fonte - http://en.wikipedia.org/wiki/Color_depth 1 bit (2 cores) 2 bit (4 cores) 4 bit (16 cores) 24 bit (16 777 216 cores) 8 bit (256 cores)

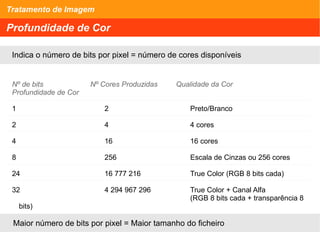

- 9. Tratamento de Imagem Profundidadede Cor Indica o número de bits por pixel = número de cores disponíveis Nº de bits Nº Cores Produzidas Qualidade da Cor Profundidade de Cor 1 2 Preto/Branco 2 4 4 cores 4 16 16 cores 8 256 Escala de Cinzas ou 256 cores 24 16 777 216 True Color (RGB 8 bits cada) 32 4 294 967 296 True Color + Canal Alfa (RGB 8 bits cada + transparência 8 bits) Maior número de bits por pixel = Maior tamanho do ficheiro
- 10. Tratamento de Imagem Captura MáquinaFotográfica Digital Imagem 4 288 x 2 848 = 12 212 224 Pixels ≈ 12,3 MegaPixel Ficheiro RAW (sem compressão) 1 Pixel = 32 bits = 4 bytes 12 212 224 x 4 = 48 848 896 ≈ 46,6 MBytes Ficheiro JPEG (com compressão) Ficheiro original ≈ 46,6 MBytes O formato JPEG consegue compressões de 10:1 sem perda significativa de qualidade Ficheiro JPEG ≈ 4,66 MBytes

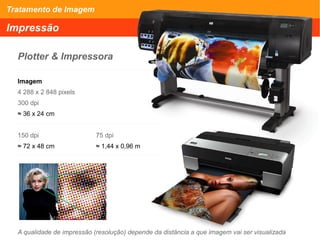

- 11. Tratamento de Imagem Impressão Plotter& Impressora Imagem 4 288 x 2 848 pixels 300 dpi ≈ 36 x 24 cm 150 dpi 75 dpi ≈ 72 x 48 cm ≈ 1,44 x 0,96 m A qualidade de impressão (resolução) depende da distância a que imagem vai ser visualizada

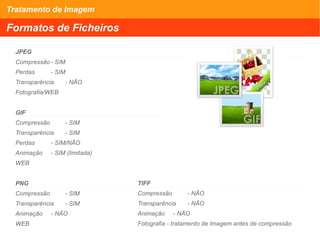

- 12. Tratamento de Imagem Formatosde Ficheiros JPEG Compressão - SIM Perdas - SIM Transparência - NÃO Fotografia/WEB GIF Compressão - SIM Transparência - SIM Perdas - SIM/NÃO Animação - SIM (limitada) WEB PNG Compressão - SIM Transparência - SIM Animação - NÃO WEB TIFF Compressão - NÃO Transparência - NÃO Animação - NÃO Fotografia - tratamento de Imagem antes de compressão

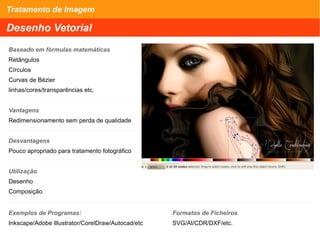

- 13. Tratamento de Imagem DesenhoVetorial Baseado em fórmulas matemáticas Retângulos Círculos Curvas de Bézier linhas/cores/transparências etc. Vantagens Redimensionamento sem perda de qualidade Desvantagens Pouco apropriado para tratamento fotográfico Utilização Desenho Composição Exemplos de Programas: Formatos de Ficheiros Inkscape/Adobe Illustrator/CorelDraw/Autocad/etc SVG/AI/CDR/DXF/etc.

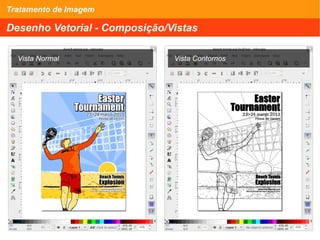

- 14. Tratamento de Imagem DesenhoVetorial - Composição/Vistas Vista Normal Vista Contornos

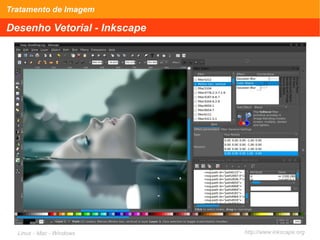

- 15. Tratamento de Imagem DesenhoVetorial - Inkscape http://www.inkscape.org Linux - Mac - Windows
