O documento discute tópicos relacionados à cor e impressão, incluindo tipos de impressão, colorimetria, densitometria, padrões de temperatura de cor, espaços de cor CIE LAB e XYZ, calibração de monitores, e diferentes tipos de impressão como fine art.

1. Gerenciamento de cor
Tipos de impressão, Metamerismo
Colorimetria (mais algumas coisas),
Densitometria

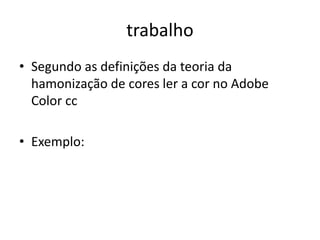

2. trabalho
• Segundo as definições da teoria da
hamonização de cores ler a cor no Adobe
Color cc
• Exemplo:

3. trabalho
• Pegue sua foto coloque no adobe e entenda
como é o circulo cromático de sua foto
https://www.pinter
est.pt/pin/4671781
61327911621/

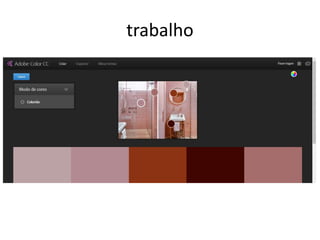

4. trabalho

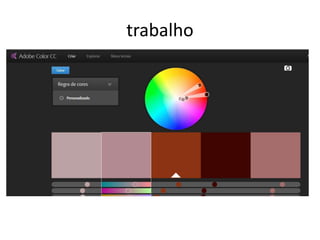

5. trabalho

6. trabalho
1. Essa foto ainda não está monocromática
2. Trabalhar no photoshop até chegarmos na
coloração monocromática
3. Fazer isso para todas as outras
combinações

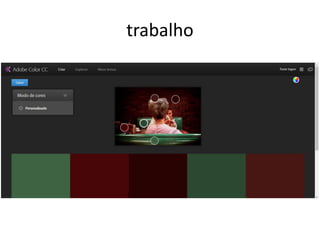

7. trabalho

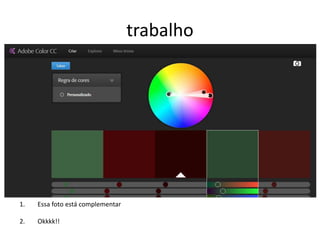

8. trabalho
1. Essa foto está complementar
2. Okkkk!!

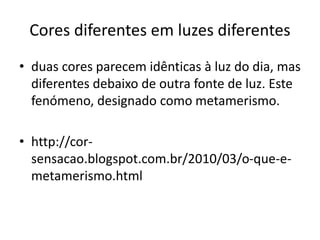

9. Cores diferentes em luzes diferentes
• duas cores parecem idênticas à luz do dia, mas
diferentes debaixo de outra fonte de luz. Este
fenómeno, designado como metamerismo.
• http://cor-
sensacao.blogspot.com.br/2010/03/o-que-e-
metamerismo.html

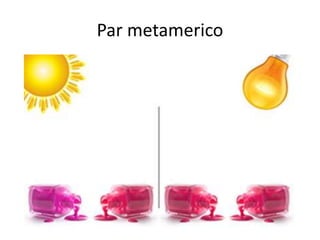

10. Par metamerico

11. Cores diferentes em luzes diferentes
• Numa resposta rápida, o Metamerismo é a
situação onde duas amostras de cores parecem
iguais sob uma condição de iluminação, mas
diferentes sob outra. Duas amostras que se
igualam condicionalmente são conhecidas como
par metamérico.
• http://cor-sensacao.blogspot.com.br/2010/03/o-
que-e-metamerismo.html
• http://sensing.konicaminolta.com.br/2013/10/o-
que-e-metameria-e-por-que-ela-ocorre/

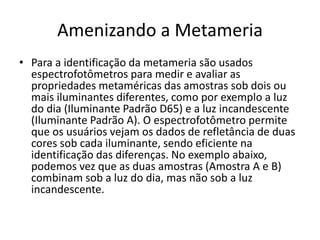

12. Amenizando a Metameria
• Para a identificação da metameria são usados
espectrofotômetros para medir e avaliar as
propriedades metaméricas das amostras sob dois ou
mais iluminantes diferentes, como por exemplo a luz
do dia (Iluminante Padrão D65) e a luz incandescente
(Iluminante Padrão A). O espectrofotômetro permite
que os usuários vejam os dados de refletância de duas
cores sob cada iluminante, sendo eficiente na
identificação das diferenças. No exemplo abaixo,
podemos vez que as duas amostras (Amostra A e B)
combinam sob a luz do dia, mas não sob a luz
incandescente.

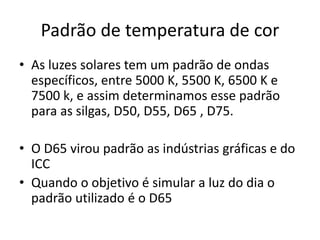

13. Padrão de temperatura de cor
• As luzes solares tem um padrão de ondas
específicos, entre 5000 K, 5500 K, 6500 K e
7500 k, e assim determinamos esse padrão
para as silgas, D50, D55, D65 , D75.
• O D65 virou padrão as indústrias gráficas e do
ICC
• Quando o objetivo é simular a luz do dia o
padrão utilizado é o D65

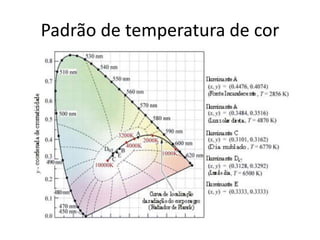

14. Padrão de temperatura de cor

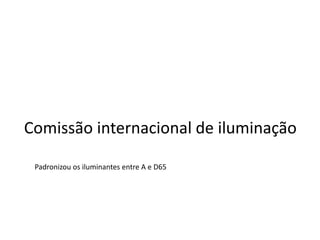

15. Comissão internacional de iluminação
Padronizou os iluminantes entre A e D65

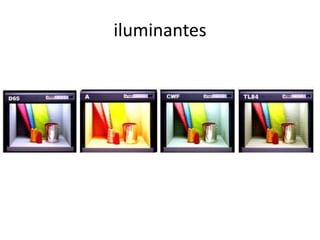

16. iluminantes

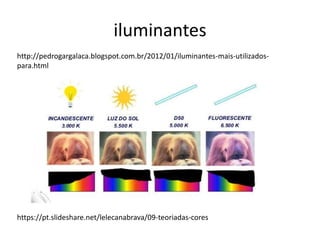

17. iluminantes
http://pedrogargalaca.blogspot.com.br/2012/01/iluminantes-mais-utilizados-
para.html
https://pt.slideshare.net/lelecanabrava/09-teoriadas-cores

19. Densitometria e Colorimetria
• são as disciplinas que estudam e avaliam as densidades e
atributos das cores (respectivamente). Os controles
densitométricos e colorimétricos nos processos gráficos
para obter peças gráficas uniformes e o mais próximo
possível da arte gerada. Existem diversas variáveis que
influenciam nesses controles, incluindo a conversão de
cores do sistema RGB para CMYK, insumos utilizados e
controles de processos, como carga de tinta, tempos de
exposição de matrizes e filmes, entre outros.
http://www.idemdesign.net/pt/artes-graficas/densitometria-
colorimetria/

20. O que define uma imagem na tela
então?
• Cor do branco
• Cores primárias
• Curvas de tons (GAMA)

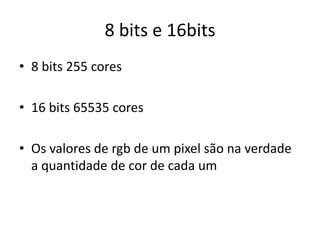

21. 8 bits e 16bits
• 8 bits 255 cores
• 16 bits 65535 cores
• Os valores de rgb de um pixel são na verdade
a quantidade de cor de cada um

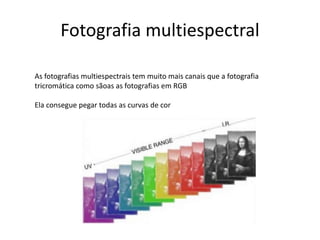

22. Fotografia multiespectral
As fotografias multiespectrais tem muito mais canais que a fotografia
tricromática como sãoas as fotografias em RGB
Ela consegue pegar todas as curvas de cor

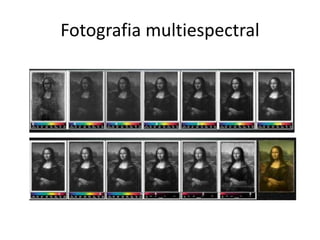

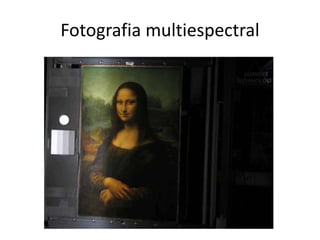

23. Fotografia multiespectral

24. Fotografia multiespectral

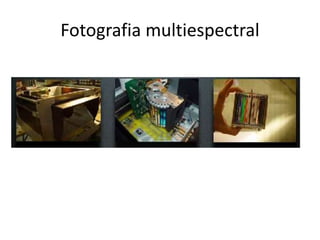

25. Fotografia multiespectral

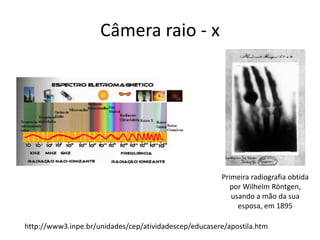

26. Câmera raio - x
http://www3.inpe.br/unidades/cep/atividadescep/educasere/apostila.htm
Primeira radiografia obtida
por Wilhelm Röntgen,
usando a mão da sua
esposa, em 1895

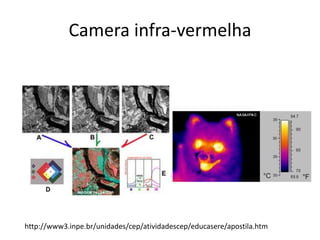

27. Camera infra-vermelha
http://www3.inpe.br/unidades/cep/atividadescep/educasere/apostila.htm

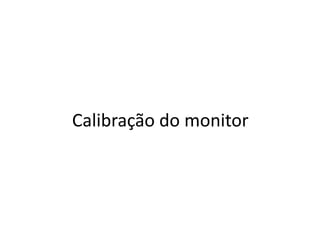

28. Calibração do monitor

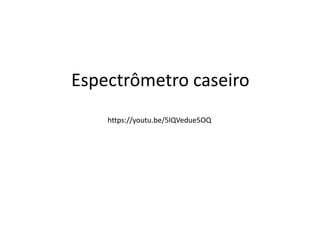

29. Espectrômetro caseiro
https://youtu.be/5lQVedue5OQ

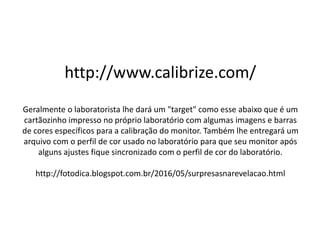

30. http://www.calibrize.com/
Geralmente o laboratorista lhe dará um "target" como esse abaixo que é um
cartãozinho impresso no próprio laboratório com algumas imagens e barras
de cores específicos para a calibração do monitor. Também lhe entregará um
arquivo com o perfil de cor usado no laboratório para que seu monitor após
alguns ajustes fique sincronizado com o perfil de cor do laboratório.
http://fotodica.blogspot.com.br/2016/05/surpresasnarevelacao.html

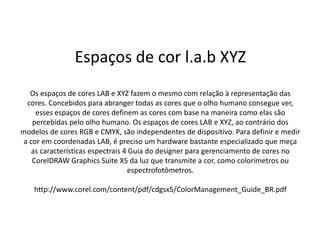

31. Espaços de cor l.a.b XYZ
Os espaços de cores LAB e XYZ fazem o mesmo com relação à representação das
cores. Concebidos para abranger todas as cores que o olho humano consegue ver,
esses espaços de cores definem as cores com base na maneira como elas são
percebidas pelo olho humano. Os espaços de cores LAB e XYZ, ao contrário dos
modelos de cores RGB e CMYK, são independentes de dispositivo. Para definir e medir
a cor em coordenadas LAB, é preciso um hardware bastante especializado que meça
as características espectrais 4 Guia do designer para gerenciamento de cores no
CorelDRAW Graphics Suite X5 da luz que transmite a cor, como colorímetros ou
espectrofotômetros.
http://www.corel.com/content/pdf/cdgsx5/ColorManagement_Guide_BR.pdf

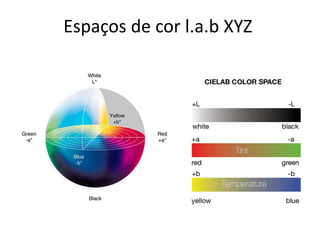

32. Espaços de cor l.a.b XYZ

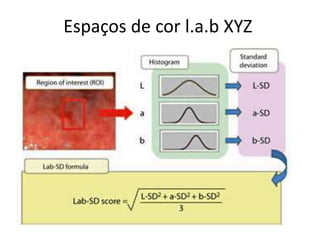

33. Espaços de cor l.a.b XYZ

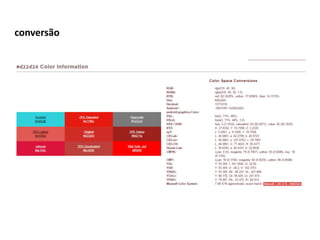

34. conversão

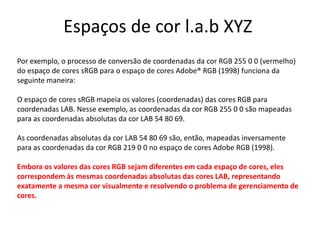

35. Espaços de cor l.a.b XYZ
Por exemplo, o processo de conversão de coordenadas da cor RGB 255 0 0 (vermelho)
do espaço de cores sRGB para o espaço de cores Adobe® RGB (1998) funciona da
seguinte maneira:
O espaço de cores sRGB mapeia os valores (coordenadas) das cores RGB para
coordenadas LAB. Nesse exemplo, as coordenadas da cor RGB 255 0 0 são mapeadas
para as coordenadas absolutas da cor LAB 54 80 69.
As coordenadas absolutas da cor LAB 54 80 69 são, então, mapeadas inversamente
para as coordenadas da cor RGB 219 0 0 no espaço de cores Adobe RGB (1998).
Embora os valores das cores RGB sejam diferentes em cada espaço de cores, eles
correspondem às mesmas coordenadas absolutas das cores LAB, representando
exatamente a mesma cor visualmente e resolvendo o problema de gerenciamento de
cores.

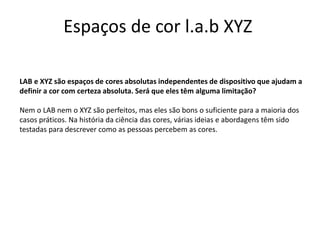

36. Espaços de cor l.a.b XYZ
LAB e XYZ são espaços de cores absolutas independentes de dispositivo que ajudam a
definir a cor com certeza absoluta. Será que eles têm alguma limitação?
Nem o LAB nem o XYZ são perfeitos, mas eles são bons o suficiente para a maioria dos
casos práticos. Na história da ciência das cores, várias ideias e abordagens têm sido
testadas para descrever como as pessoas percebem as cores.

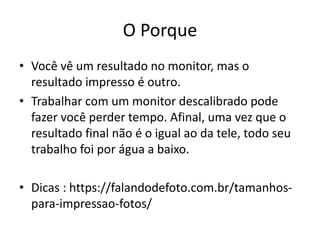

37. O Porque
• Você vê um resultado no monitor, mas o
resultado impresso é outro.
• Trabalhar com um monitor descalibrado pode
fazer você perder tempo. Afinal, uma vez que o
resultado final não é o igual ao da tele, todo seu
trabalho foi por água a baixo.
• Dicas : https://falandodefoto.com.br/tamanhos-
para-impressao-fotos/

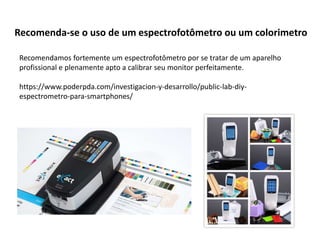

39. Recomenda-se o uso de um espectrofotômetro ou um colorimetro
Recomendamos fortemente um espectrofotômetro por se tratar de um aparelho
profissional e plenamente apto a calibrar seu monitor perfeitamente.
https://www.poderpda.com/investigacion-y-desarrollo/public-lab-diy-
espectrometro-para-smartphones/

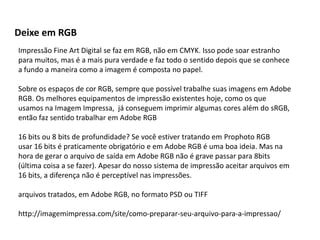

40. Deixe em RGB
Impressão Fine Art Digital se faz em RGB, não em CMYK. Isso pode soar estranho
para muitos, mas é a mais pura verdade e faz todo o sentido depois que se conhece
a fundo a maneira como a imagem é composta no papel.
Sobre os espaços de cor RGB, sempre que possível trabalhe suas imagens em Adobe
RGB. Os melhores equipamentos de impressão existentes hoje, como os que
usamos na Imagem Impressa, já conseguem imprimir algumas cores além do sRGB,
então faz sentido trabalhar em Adobe RGB
16 bits ou 8 bits de profundidade? Se você estiver tratando em Prophoto RGB
usar 16 bits é praticamente obrigatório e em Adobe RGB é uma boa ideia. Mas na
hora de gerar o arquivo de saída em Adobe RGB não é grave passar para 8bits
(última coisa a se fazer). Apesar do nosso sistema de impressão aceitar arquivos em
16 bits, a diferença não é perceptível nas impressões.
arquivos tratados, em Adobe RGB, no formato PSD ou TIFF
http://imagemimpressa.com/site/como-preparar-seu-arquivo-para-a-impressao/

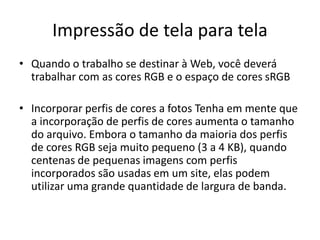

41. Impressão de tela para tela
• Quando o trabalho se destinar à Web, você deverá
trabalhar com as cores RGB e o espaço de cores sRGB
• Incorporar perfis de cores a fotos Tenha em mente que
a incorporação de perfis de cores aumenta o tamanho
do arquivo. Embora o tamanho da maioria dos perfis
de cores RGB seja muito pequeno (3 a 4 KB), quando
centenas de pequenas imagens com perfis
incorporados são usadas em um site, elas podem
utilizar uma grande quantidade de largura de banda.

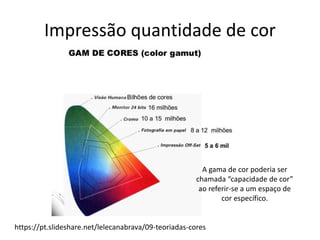

42. Impressão quantidade de cor
A gama de cor poderia ser
chamada “capacidade de cor”
ao referir-se a um espaço de
cor específico.
https://pt.slideshare.net/lelecanabrava/09-teoriadas-cores

43. Impressão quantidade de cor

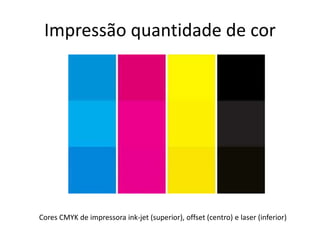

Cores CMYK de impressora ink-jet (superior), offset (centro) e laser (inferior)

44. Impressão quantidade de cor
Cores CMYK de impressora ink-jet (superior), offset (centro) e laser (inferior)

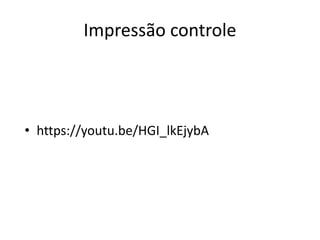

45. Impressão controle
• https://youtu.be/HGI_lkEjybA

46. Impressão diferente
• Impressão em mini-lab
• Quimico
Papel fuji, kodak...
DIGIPIX
Revelação digital – sRGB ou AdobeRGB

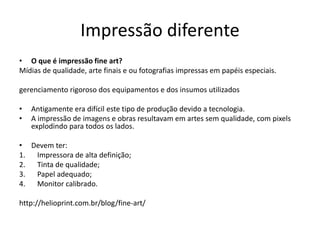

47. Impressão diferente

48. Impressão diferente
• O que é impressão fine art?
Mídias de qualidade, arte finais e ou fotografias impressas em papéis especiais.
gerenciamento rigoroso dos equipamentos e dos insumos utilizados
• Antigamente era difícil este tipo de produção devido a tecnologia.
• A impressão de imagens e obras resultavam em artes sem qualidade, com pixels
explodindo para todos os lados.
• Devem ter:
1. Impressora de alta definição;
2. Tinta de qualidade;
3. Papel adequado;
4. Monitor calibrado.
http://helioprint.com.br/blog/fine-art/

49. Impressão diferente

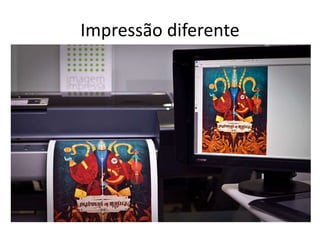

50. Impressão diferente

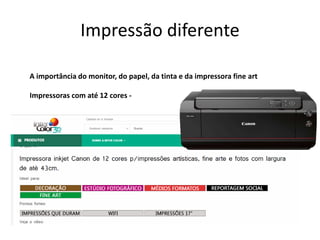

51. Impressão diferente
A importância do monitor, do papel, da tinta e da impressora fine art
Impressoras com até 12 cores -

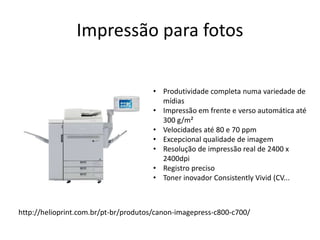

52. Impressão para fotos
• Produtividade completa numa variedade de
mídias
• Impressão em frente e verso automática até
300 g/m²
• Velocidades até 80 e 70 ppm
• Excepcional qualidade de imagem
• Resolução de impressão real de 2400 x
2400dpi
• Registro preciso
• Toner inovador Consistently Vivid (CV...
http://helioprint.com.br/pt-br/produtos/canon-imagepress-c800-c700/

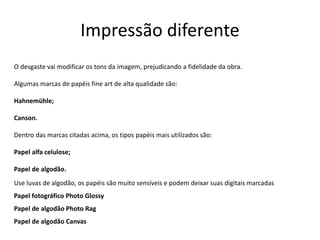

53. Impressão diferente
O desgaste vai modificar os tons da imagem, prejudicando a fidelidade da obra.
Algumas marcas de papéis fine art de alta qualidade são:
Hahnemühle;
Canson.
Dentro das marcas citadas acima, os tipos papéis mais utilizados são:
Papel alfa celulose;
Papel de algodão.
Use luvas de algodão, os papéis são muito sensíveis e podem deixar suas digitais marcadas
Papel fotográfico Photo Glossy
Papel de algodão Photo Rag
Papel de algodão Canvas

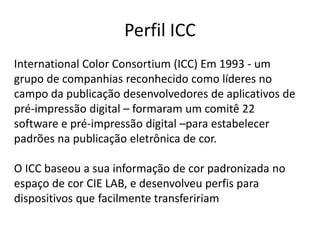

54. Perfil ICC
International Color Consortium (ICC) Em 1993 - um
grupo de companhias reconhecido como líderes no
campo da publicação desenvolvedores de aplicativos de
pré-impressão digital – formaram um comitê 22
software e pré-impressão digital –para estabelecer
padrões na publicação eletrônica de cor.
O ICC baseou a sua informação de cor padronizada no
espaço de cor CIE LAB, e desenvolveu perfis para
dispositivos que facilmente transfeririam

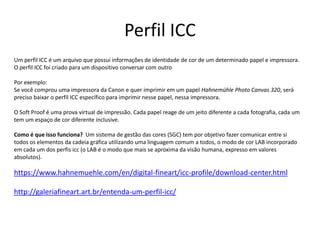

55. Perfil ICC
Um perfil ICC é um arquivo que possui informações de identidade de cor de um determinado papel e impressora.
O perfil ICC foi criado para um dispositivo conversar com outro
Por exemplo:
Se você comprou uma impressora da Canon e quer imprimir em um papel Hahnemühle Photo Canvas 320, será
preciso baixar o perfil ICC específico para imprimir nesse papel, nessa impressora.
O Soft Proof é uma prova virtual de impressão. Cada papel reage de um jeito diferente a cada fotografia, cada um
tem um espaço de cor diferente inclusive.
Como é que isso funciona? Um sistema de gestão das cores (SGC) tem por objetivo fazer comunicar entre si
todos os elementos da cadeia gráfica utilizando uma linguagem comum a todos, o modo de cor LAB incorporado
em cada um dos perfis icc (o LAB é o modo que mais se aproxima da visão humana, expresso em valores
absolutos).
https://www.hahnemuehle.com/en/digital-fineart/icc-profile/download-center.html
http://galeriafineart.art.br/entenda-um-perfil-icc/

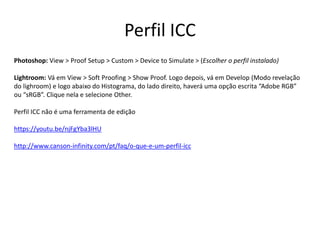

56. Perfil ICC
Photoshop: View > Proof Setup > Custom > Device to Simulate > (Escolher o perfil instalado)
Lightroom: Vá em View > Soft Proofing > Show Proof. Logo depois, vá em Develop (Modo revelação
do lighroom) e logo abaixo do Histograma, do lado direito, haverá uma opção escrita “Adobe RGB”
ou “sRGB”. Clique nela e selecione Other.
Perfil ICC não é uma ferramenta de edição
https://youtu.be/njFgYba3lHU
http://www.canson-infinity.com/pt/faq/o-que-e-um-perfil-icc

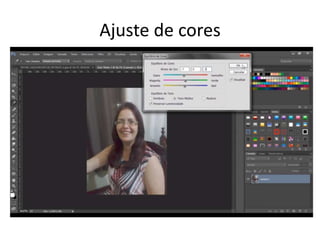

57. Ajuste de cores

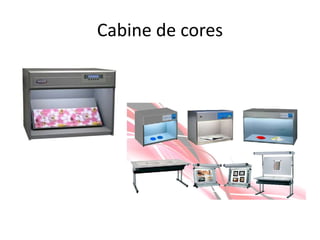

58. Cabine de cores

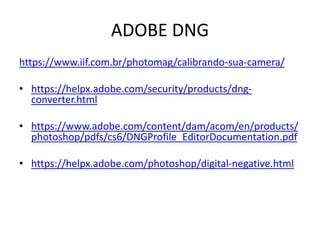

59. ADOBE DNG
https://www.iif.com.br/photomag/calibrando-sua-camera/
• https://helpx.adobe.com/security/products/dng-
converter.html
• https://www.adobe.com/content/dam/acom/en/products/
photoshop/pdfs/cs6/DNGProfile_EditorDocumentation.pdf
• https://helpx.adobe.com/photoshop/digital-negative.html

60. Color Check passaport

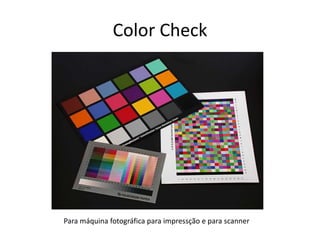

61. Color Check
Para máquina fotográfica para impressção e para scanner

62. Color Check

63. Color Check passaport

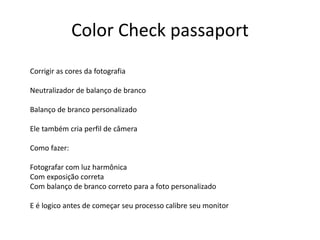

64. Color Check passaport
Corrigir as cores da fotografia
Neutralizador de balanço de branco
Balanço de branco personalizado
Ele também cria perfil de câmera
Como fazer:
Fotografar com luz harmônica
Com exposição correta
Com balanço de branco correto para a foto personalizado
E é logico antes de começar seu processo calibre seu monitor

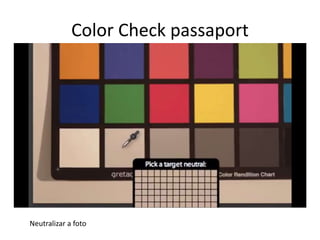

65. Color Check passaport
Neutralizar a foto

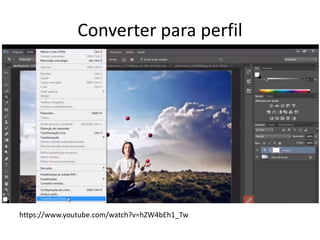

67. Converter para perfil
https://www.youtube.com/watch?v=hZW4bEh1_Tw

68. Imagens em Raw não tem perfil predefinido
https://www.youtube.com/watch?v=ekxCuVzZ_Ic
O perfil que mostra no
histograma do Ligthroom é
um perfil semelhante ao
ProphotoRGB – quando a
foto vem em raw
E tem 16 bits de
profundidade de cores

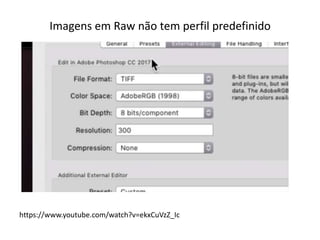

69. Imagens em Raw não tem perfil predefinido
https://www.youtube.com/watch?v=ekxCuVzZ_Ic

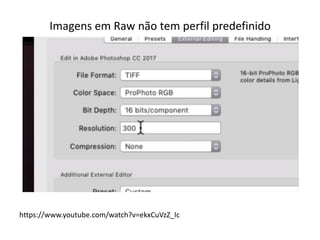

70. Imagens em Raw não tem perfil predefinido
https://www.youtube.com/watch?v=ekxCuVzZ_Ic

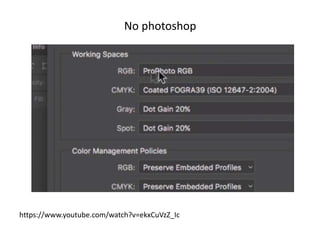

71. No photoshop
https://www.youtube.com/watch?v=ekxCuVzZ_Ic

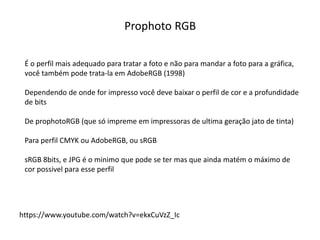

72. Prophoto RGB
https://www.youtube.com/watch?v=ekxCuVzZ_Ic
É o perfil mais adequado para tratar a foto e não para mandar a foto para a gráfica,
você também pode trata-la em AdobeRGB (1998)
Dependendo de onde for impresso você deve baixar o perfil de cor e a profundidade
de bits
De prophotoRGB (que só impreme em impressoras de ultima geração jato de tinta)
Para perfil CMYK ou AdobeRGB, ou sRGB
sRGB 8bits, e JPG é o minimo que pode se ter mas que ainda matém o máximo de
cor possivel para esse perfil

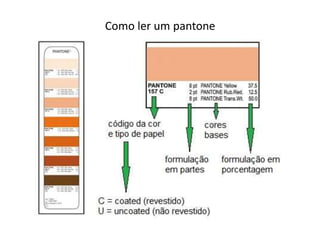

73. Como ler um pantone
