1. RESPOSTA TÉCNICA
Título
Especificações gráficas
Resumo
Informa sobre especificações gráficas para um livro de capa dura.
Palavras-chave
Capa; livro; produção gráfica
Assunto
Impressão de livros, revistas, e outras publicações periódicas
Demanda
Quais são as especificações gráficas para um livro de capa dura?
Solução apresentada
Acabamento de um livro
O livro é uma publicação não periódica que reúne folhas impressas, organizadas por cadernos
grampeados, costurados ou colados, formando um bloco ligado a uma capa que pode ser
flexível ou rígida. O processo de acabamento de um livro é uma etapa imprescindível, sem ele,
simplesmente não se tem um livro.
O acabamento do livro está intimamente relacionado à função e as condições que são
aplicadas ao livro, como por exemplo, condições econômicas e o formato do livro.
Para cada tipo de capa é necessário um determinado tipo de acabamento do miolo. O que vai
definir o tipo de acabamento mais adequado para atender ao manuseio, ou seja, a função será
a estrutura do exemplar, como o número de páginas e a gramatura do papel. A capa pode ser
flexível, no caso brochura, ou rígida, no caso do livro cartonado, ou encadernação.
A lombada quadrada, também conhecida como P.B. (Pefect Binding), representa o segmento
de crescimento mais rápido na indústria de encadernação. É o método pelo qual as páginas
são mantidas juntas e fixadas à capa por meio de um adesivo. Depois de reunir os cadernos,
fresam-se os fundos, deixando uma superfície áspera, onde o adesivo é aplicado. Se
necessitar de mais resistência, cola-se uma gaze ou fitas de papel kraft, a seguir cola-se a
capa, podendo ser brochura ou capa dura.
Capa dura
A capa dura tem valor mais elevado em relação à brochura, porém sua resistência é maior.
(FIG. 1). O material é revestido em tecido ou papel colado sobre papelão de encadernação. O
1
Copyright © Serviço Brasileiro de Respostas Técnicas - SBRT - http://www.respostatecnica.org.br

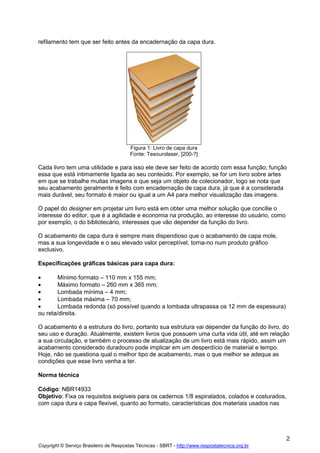

2. refilamento tem que ser feito antes da encadernação da capa dura.
Figura 1: Livro de capa dura
Fonte: Tesourolaser, [200-?]
Cada livro tem uma utilidade e para isso ele deve ser feito de acordo com essa função; função
essa que está intimamente ligada ao seu conteúdo. Por exemplo, se for um livro sobre artes
em que se trabalhe muitas imagens e que seja um objeto de colecionador, logo se nota que
seu acabamento geralmente é feito com encadernação de capa dura, já que é a considerada
mais durável, seu formato é maior ou igual a um A4 para melhor visualização das imagens.
O papel do designer em projetar um livro está em obter uma melhor solução que concilie o
interesse do editor, que é a agilidade e economia na produção, ao interesse do usuário, como
por exemplo, o do bibliotecário, interesses que vão depender da função do livro.
O acabamento de capa dura é sempre mais dispendioso que o acabamento de capa mole,
mas a sua longevidade e o seu elevado valor perceptível, torna-no num produto gráfico
exclusivo.
Especificações gráficas básicas para capa dura:
•
Mínimo formato – 110 mm x 155 mm;
•
Máximo formato – 260 mm x 365 mm;
•
Lombada mínima – 4 mm;
•
Lombada máxima – 70 mm;
•
Lombada redonda (só possível quando a lombada ultrapassa os 12 mm de espessura)
ou reta/direita.
O acabamento é a estrutura do livro, portanto sua estrutura vai depender da função do livro, do
seu uso e duração. Atualmente, existem livros que possuem uma curta vida útil, até em relação
a sua circulação, e também o processo de atualização de um livro está mais rápido, assim um
acabamento considerado duradouro pode implicar em um desperdício de material e tempo.
Hoje, não se questiona qual o melhor tipo de acabamento, mas o que melhor se adequa as
condições que esse livro venha a ter.
Norma técnica
Código: NBR14933
Objetivo: Fixa os requisitos exigíveis para os cadernos 1/8 espiralados, colados e costurados,
com capa dura e capa flexível, quanto ao formato, características dos materiais usados nas
2
Copyright © Serviço Brasileiro de Respostas Técnicas - SBRT - http://www.respostatecnica.org.br

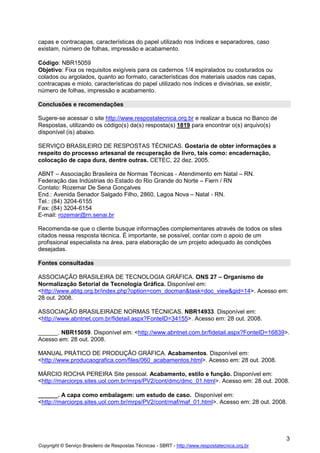

3. capas e contracapas, características do papel utilizado nos índices e separadores, caso
existam, número de folhas, impressão e acabamento.
Código: NBR15059
Objetivo: Fixa os requisitos exigíveis para os cadernos 1/4 espiralados ou costurados ou
colados ou argolados, quanto ao formato, características dos materiais usados nas capas,
contracapas e miolo, características do papel utilizado nos índices e divisórias, se existir,
número de folhas, impressão e acabamento.
Conclusões e recomendações
Sugere-se acessar o site http://www.respostatecnica.org.br e realizar a busca no Banco de
Respostas, utilizando os código(s) da(s) resposta(s) 1819 para encontrar o(s) arquivo(s)
disponível (is) abaixo.
SERVIÇO BRASILEIRO DE RESPOSTAS TÉCNICAS. Gostaria de obter informações a
respeito do processo artesanal de recuperação de livro, tais como: encadernação,
colocação de capa dura, dentre outras. CETEC, 22 dez. 2005.
ABNT – Associação Brasileira de Normas Técnicas - Atendimento em Natal – RN.
Federação das Indústrias do Estado do Rio Grande do Norte – Fiern / RN
Contato: Rozemar De Sena Gonçalves
End.: Avenida Senador Salgado Filho, 2860, Lagoa Nova – Natal - RN.
Tel.: (84) 3204-6155
Fax: (84) 3204-6154
E-mail: rozemar@rn.senai.br
Recomenda-se que o cliente busque informações complementares através de todos os sites
citados nessa resposta técnica. É importante, se possível, contar com o apoio de um
profissional especialista na área, para elaboração de um projeto adequado às condições
desejadas.
Fontes consultadas
ASSOCIAÇÃO BRASILEIRA DE TECNOLOGIA GRÁFICA. ONS 27 – Organismo de
Normalização Setorial de Tecnologia Gráfica. Disponível em:
<http://www.abtg.org.br/index.php?option=com_docman&task=doc_view&gid=14>. Acesso em:
28 out. 2008.
ASSOCIAÇÃO BRASILEIRADE NORMAS TÉCNICAS. NBR14933. Disponível em:
<http://www.abntnet.com.br/fidetail.aspx?FonteID=34155>. Acesso em: 28 out. 2008.
______. NBR15059. Disponível em: <http://www.abntnet.com.br/fidetail.aspx?FonteID=16839>.
Acesso em: 28 out. 2008.
MANUAL PRÁTICO DE PRODUÇÃO GRÁFICA. Acabamentos. Disponível em:
<http://www.producaografica.com/files/060_acabamentos.html>. Acesso em: 28 out. 2008.
MÁRCIO ROCHA PEREIRA Site pessoal. Acabamento, estilo e função. Disponível em:
<http://marciorps.sites.uol.com.br/mrps/PV2/cont/dmc/dmc_01.html>. Acesso em: 28 out. 2008.
______. A capa como embalagem: um estudo de caso. Disponível em:
<http://marciorps.sites.uol.com.br/mrps/PV2/cont/maf/maf_01.html>. Acesso em: 28 out. 2008.
3
Copyright © Serviço Brasileiro de Respostas Técnicas - SBRT - http://www.respostatecnica.org.br

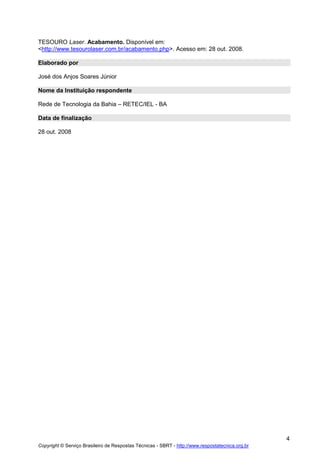

4. TESOURO Laser. Acabamento. Disponível em:
<http://www.tesourolaser.com.br/acabamento.php>. Acesso em: 28 out. 2008.
Elaborado por
José dos Anjos Soares Júnior
Nome da Instituição respondente
Rede de Tecnologia da Bahia – RETEC/IEL - BA
Data de finalização
28 out. 2008
