1. É um conector elétrico auto-retrátil por mola que conecta fios sem ferramentas ou parafusos. 2. Foi patenteado no Brasil e em 141 países, podendo ser usado em diversas aplicações como chuveiros, luminárias e painéis elétricos. 3. Oferece simplicidade, eficiência contra intempéries e não requer mão de obra especializada.

1. 1. Introdução Trata-se de um conector elétrico auto-retrátil por mola onde não há necessidade do uso de ferramentas ou parafusos para a conexão de fios ou cabos elétricos. Conector Conector auto-retrátil por mola.

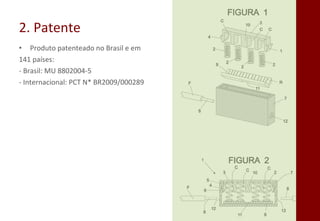

2. 2. Patente Produto patenteado no Brasil e em 141 países: - Brasil: MU 8802004-5 - Internacional: PCT N* BR2009/000289

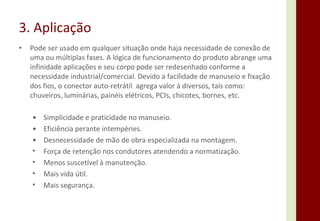

3. Pode ser usado em qualquer situação onde haja necessidade de conexão de uma ou múltiplas fases. A lógica de funcionamento do produto abrange uma infinidade aplicações e seu corpo pode ser redesenhado conforme a necessidade industrial/comercial. Devido a facilidade de manuseio e fixação dos fios, o conector auto-retrátil agrega valor à diversos, tais como: chuveiros, luminárias, painéis elétricos, PCIs, chicotes, bornes, etc. 3. Aplicação • Simplicidade e praticidade no manuseio. • Eficiência perante intempéries. • Desnecessidade de mão de obra especializada na montagem. Força de retenção nos condutores atendendo a normatização. Menos suscetível à manutenção. Mais vida útil. Mais segurança.

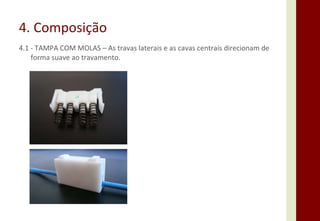

4. 4. Composição 4.1 - TAMPA COM MOLAS – As travas laterais e as cavas centrais direcionam de forma suave ao travamento.

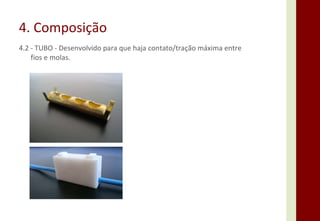

5. 4. Composição 4.2 - TUBO - Desenvolvido para que haja contato/tração máxima entre fios e molas.

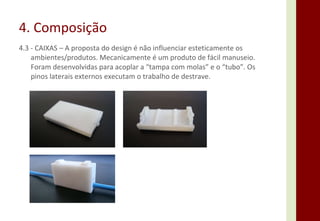

6. 4. Composição 4.3 - CAIXAS – A proposta do design é não influenciar esteticamente os ambientes/produtos. Mecanicamente é um produto de fácil manuseio. Foram desenvolvidas para acoplar a “tampa com molas” e o “tubo”. Os pinos laterais externos executam o trabalho de destrave.

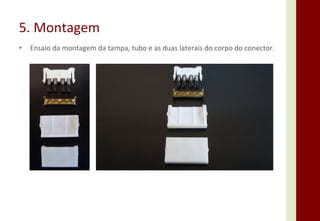

7. 5. Montagem Ensaio da montagem da tampa, tubo e as duas laterais do corpo do conector.

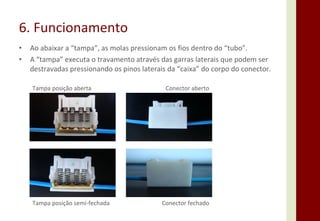

8. 6. Funcionamento Ao abaixar a “tampa”, as molas pressionam os fios dentro do “tubo”. A “tampa” executa o travamento através das garras laterais que podem ser destravadas pressionando os pinos laterais da “caixa” do corpo do conector. Tampa posição aberta Tampa posição semi-fechada Conector aberto Conector fechado

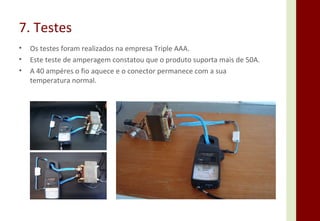

9. 7. Testes Os testes foram realizados na empresa Triple AAA. Este teste de amperagem constatou que o produto suporta mais de 50A. A 40 ampéres o fio aquece e o conector permanece com a sua temperatura normal.
