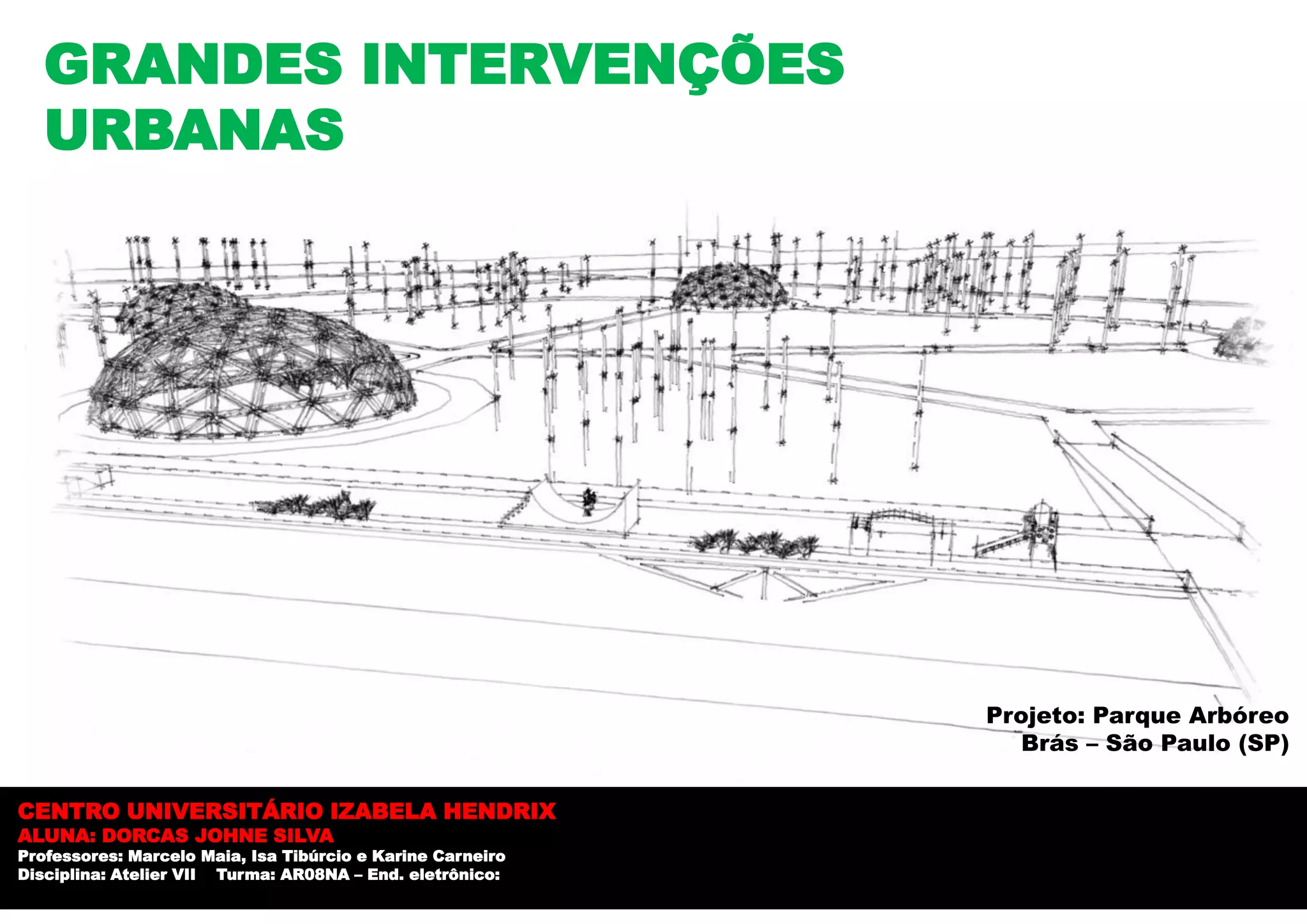

1. GRANDES INTERVENÇÕES
URBANAS
Projeto: Parque Arbóreo
Brás – São Paulo (SP)
CENTRO UNIVERSITÁRIO IZABELA HENDRIX
ALUNA: DORCAS JOHNE SILVA
Professores: Marcelo Maia, Isa Tibúrcio e Karine Carneiro
Disciplina: Atelier VII Turma: AR08NA – End. eletrônico:

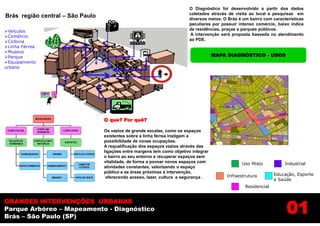

2. O Diagnóstico foi desenvolvido a partir dos dados
coletados através de visita ao local e pesquisas em
Brás região central – São Paulo diversos meios. O Brás é um bairro com características
peculiares por possuir intenso comércio, baixo índice
Veículos de residências, praças e parques públicos.
Comércio A intervenção será proposta baseada no atendimento
Ciclovia ao PDE.
Linha Férrea
Museus
Parque MAPA DIAGNÓSTICO - USOS
Equipamento
urbano
O que? Por quê?
Os vazios de grande escalas, como os espaços
existentes sobre a linha férrea instigam a
possibilidade de novas ocupações.
A requalificação dos espaços vazios através das
ligações entre margens tem como objetivo integrar
o bairro ao seu entorno e recuperar espaços sem
vitalidade, de forma a povoar novos espaços com Uso Misto Industrial
atividades constantes, valorizando o espaço
público e as áreas próximas à intervenção,
Infraestrutura Educação, Esporte
oferecendo acesso, lazer, cultura e segurança .
e Saúde
Residencial
01
GRANDES INTERVENÇÕES URBANAS Educação, Esporte
Parque Arbóreo – Mapeamento - Diagnóstico e Saúde
Brás – São Paulo (SP)

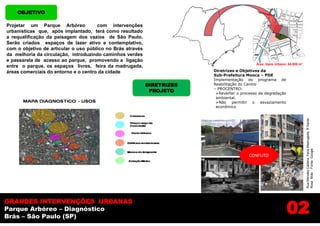

3. OBJETIVO
Projetar um Parque Arbóreo com intervenções
urbanísticas que, após implantado, terá como resultado
a requalificação da paisagem dos vazios de São Paulo.
.
Serão criados espaços de lazer ativo e contemplativo,
com o objetivo de articular o uso público no Brás através
da melhoria da circulação, introduzindo caminhos verdes
e passarela de acesso ao parque, promovendo a ligação
Área Vazio Urbano: 64.000 m²
entre o parque, os espaços livres, feira da madrugada,
áreas comerciais do entorno e o centro da cidade Diretrizes e Objetivos da
Sub-Prefeitura Mooca – PDE
Implementação do programa de
DIRETRIZES Reabilitação do Centro
– PROCENTRO:
PROJETO Reverter o processo de degradação
ambiental.
Não permitir o esvaziamento
econômico
Rua Mendes Caldera, Feira Madrugada, R Santa
Rosa Brás Fonte: Google
CONFLITO
02
GRANDES INTERVENÇÕES URBANAS
Parque Arbóreo – Diagnóstico
Brás – São Paulo (SP)

4. Inserção do parque
no fotografia aérea.
VIABILIDADE: Instituto de Botânica e
Secretaria Estadual do Meio Ambiente.
Recursos próprios através da
comercialização de mudas produzidas e
cursos ministrados nas estufas.
03
GRANDES INTERVENÇÕES URBANAS
Parque Arbóreo – Foto montagem e Detalhamento da Intervenção
Brás – São Paulo (SP)

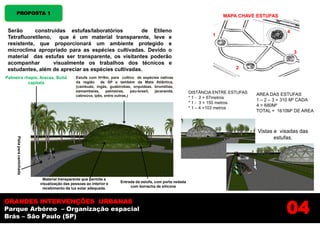

5. PROPOSTA 1
MAPA CHAVE ESTUFAS
Serão construídas estufas/laboratórios de Etileno 4
Tetrafluoretileno, que é um material transparente, leve e 1
resistente, que proporcionará um ambiente protegido e
microclima apropriado para as espécies cultivadas. Devido o 3
material das estufas ser transparente, os visitantes poderão
acompanhar visualmente os trabalhos dos técnicos e
estudantes, além de apreciar as espécies cultivadas. 2
Palmeira rhapis, Arecas, Butiá Estufa com H=9m, para cultivo de espécies nativas
capitata da região de SP e também da Mata Atlântica,
(cambuás, ingás, guabirobas, orquídeas, bromélias,
samambaias, palmeiras, pau-brasil, jacarandá, DISTÂNCIA ENTRE ESTUFAS
cabreúva, ipês, entre outras,) AREA DAS ESTUFAS
* 1 - 2 = 67metros
1 – 2 – 3 = 310 M² CADA
* 1 - 3 = 150 metros
4 = 680M²
* 1 – 4 =103 metros
TOTAL = 1610M² DE AREA
Vistas e visadas das
estufas.
Pista para caminhada
Material transparente que permite a
visualização das pessoas ao interior e Entrada da estufa, com porta vedada
recebimento da luz solar adequada. com borracha de silicone
04
GRANDES INTERVENÇÕES URBANAS
Parque Arbóreo – Organização espacial
Brás – São Paulo (SP)

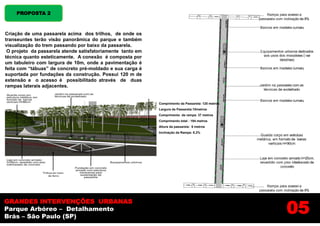

6. PROPOSTA 2
Criação de uma passarela acima dos trilhos, de onde os
transeuntes terão visão panorâmica do parque e também
visualização do trem passando por baixo da passarela.
O projeto da passarela atende satisfatoriamente tanto em
técnica quanto esteticamente. A conexão é composta por
um tabuleiro com largura de 10m, onde a pavimentação é
feita com “tábuas” de concreto pré-moldado e sua carga é
suportada por fundações da construção. Possui 120 m de
extensão e o acesso é possibilitado através de duas
rampas laterais adjacentes.
Comprimento da Passarela: 120 metros
Largura da Passarela:10metros
Comprimento da rampa: 37 metros
Comprimento total : 194 metros
Altura da passarela: 6 metros
Inclinação da Rampa: 8,3%
05
GRANDES INTERVENÇÕES URBANAS
Parque Arbóreo – Detalhamento
Brás – São Paulo (SP)

7. PROPOSTA 2
Passarela de acesso e ligação
RAMPA DE ACESSO A
entre o parque e a Feirinha da Madrugada. PASSARELA PELA FEIRA DA
MADRUGADA, COM INCLINAÇÃO
DE 8%
RAMPA DE ACESSO A
PASSARELA COM
PASSARELA DE PASSAGEM EM
INCLINAÇÃO DE 8% PISO INTERTRAVADO DE
CONCRETO.
Equipamento Urbano 1, banco em madeira cumaru e pista de Equipamento Urbano 2 para as crianças, com desenhos e Equipamento Urbano 3 , Destinado á apropriação pública
skate em concreto . jogos estampados no chão (amarelinha). pergolado em madeira cumaru com mesas e cadeiras fixas ao
piso.
06
GRANDES INTERVENÇÕES URBANAS
Parque Arbóreo – Detalhamento Equipamentos Urbanos
Brás – São Paulo (SP)

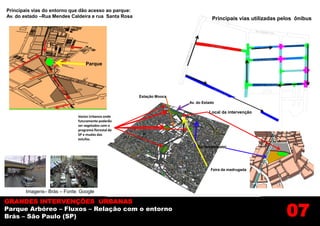

8. Principais vias do entorno que dão acesso ao parque:
Av. do estado –Rua Mendes Caldeira e rua Santa Rosa Principais vias utilizadas pelos ônibus
Parque
Estação Mooca
Av. do Estado
Local da intervenção
Vazios Urbanos onde
futuramente poderão
ser vegetados com o
programa florestal de
SP e mudas das
estufas.
Rio tamanduateí
Feira da madrugada
Imagens– Brás – Fonte: Google
GRANDES INTERVENÇÕES URBANAS
Parque Arbóreo – Fluxos – Relação com o entorno
Brás – São Paulo (SP) 07

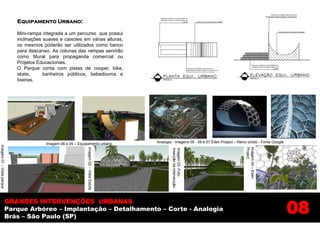

9. Equipamento Urbano:
Mini-rampa integrada a um percurso que possui
inclinações suaves e caixotes em várias alturas,
os mesmos poderão ser utilizados como banco
para descanso. As colunas das rampas servirão
como Mural para propaganda comercial ou
Projetos Educacionais.
O Parque conta com pistas de cooper, bike,
skate, banheiros públicos, bebedouros e
lixeiras.
Imagem 08 e 09 – Equipamento urbano Analogia - Imagens 05 - 06 e 07 Éden Project – Reino Unido - Fonte Google
Imagem 01 – Vista parque
Imagem 02 – Vista Estufa
Project
Imagem 04 – Eden
Inserção da intervenção
Imagem 03 -Foto
08
GRANDES INTERVENÇÕES URBANAS
Parque Arbóreo – Implantação – Detalhamento – Corte - Analogia
Brás – São Paulo (SP)

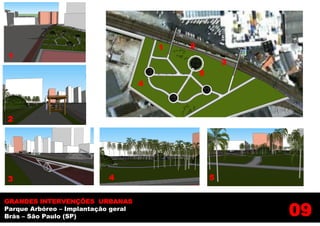

10. 1 2
1
3
5
4
2
3 4 5
GRANDES INTERVENÇÕES URBANAS
Parque Arbóreo – Implantação geral
Brás – São Paulo (SP) 09
