O documento descreve o sistema Nauticus Hull da DNV para avaliação estrutural de navios. O sistema oferece ferramentas para análise de elementos, verificação de regras, cálculo estrutural 3D, análise de flambagem e hidrodinâmica a partir de um único modelo do navio. O Nauticus Hull fornece uma solução completa desenvolvida por engenheiros navais.

1. Nauticus Hull
Um sistema completo para avaliação de elementos estruturais do navio
João Henrique Volpini Mattos
Regional Sales Manager - Maritime & Offshore Solutions (South America), DNV Software
Setembro 2010

2. Breve Histórico
 Em 1979: lançamento do sistema
PILOT, compreendendo calculos
hidrostáticos, estabilidade
(intacta&avaria), calculo de
escantilhões, analise de seções
transversais, lemes, analise estrutural
por elementos de barras, alinhamento
de eixos, etc.
 1992: inicio de desenvolvimento do
sistema Nauticus.
 1996: lançamento do Nauticus Hull.
1980 – HP 9845 (US$ 30.000)
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 2

3. Sobre o Nauticus Hull
 Nauticus Hull é a solução de software da DNV
para a avaliação / analise de estruturas
navais.
 Pacote completo de análise, desenvolvido por
engenheiros navais para engenheiros navais.
 Um suporte de alta qualidade e uma estra-
tégia de desenvolvimento baseada nas últi-
mas tecnologias fazem o Nauticus Hull uma
solução segura a longo prazo.
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 3

5. Um Só Modelo para Todas as Análises
Análise da área de carga
Escantilhões de seções
transversais
Analise Hidrodinâmica
Peso de aço
Modelando a natureza conceitual de
uma estrutura podemos derivar mais
de um modelo a partir da mesma
base
Áreas e volumes FEA local
Fadiga
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 5

6. Nauticus Hull : Ferramentas
 Composto por ferramentas diversas, que podem ser adquiridas separadamente ou
combinadas em pacotes específicos :
– 3D Beam
– Section Scantlings
– Rule Check XL
– Genie
– HSLC(Rule Check)
– Container Securing
– HydroD
– Patran-Pre
– PULS
– Sestra
– Stofat
– Wasin
– Xtract
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 6

7. Nauticus Hull : Brix Explorer
 Brix Explorer é o ponto de entrada para todos os módulos e programas do Nauticus Hull.
 Organiza o trabalho e facilita acesso aos gabaritos para tarefas típicas.
 Todos os dados relacionados a um projeto armazenados em um só banco de dados.
 Dados do navio, carregamentos e compartimentos compartilhados por todos os programas.
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 7

8. Nauticus Hull : Pacotes Típicos
 Nauticus Hull Rule Check
- Regras DNV 1A1 (main class) & CSR
 Nauticus Hull HSLC
- Barcos leves e de alta velocidade.
 Nauticus 3D Beam
- Análises de elementos de viga.
 Pacote de Análise de Flambagem
- Análise de tensões de flambagem em cascas
e placas.
 Nauticus Hull FEA
- Análise de elementos finitos de uso geral e pelas
regras.
 Nauticus Hull Wave Load Analysis
- Análise hidrodinâmica e transferência de carga.
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 8

9. Nauticus Hull Rule Check
Uma única ferramenta para as Regras
DNV 1A1 e CSR Bulk & Tank.
Section Scantlings
- Para o projeto/analise de seções e
anteparas transversais.
- Verificação / analise de escantilhões
para esforços globais e locais.
- Cálculo de fadiga de longitudinais.
Rule Check XL
- Conjunto de planilhas de Excel para
verificação e análise de escantilhões
pelas Regras.
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 9

10. Nauticus Hull HSLC (High Speed and Light Craft)
Pacote específico para projeto e verificação pelas Regras para embarcações leves
e de alta velocidade
 Escantilhões das seções e avaliação considerando esforços globais e locais.
 RuleCheck XL para verificação de escantilhões pelas regras.
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 10

11. Nauticus 3D Beam
Programa genérico para análise de elementos de vigas 2D e 3D.
 Interface intuitiva e amigável, feita especialmente para facilitar a precisão e aumentar a ve-
locidade de modelagem e definição dos esforços em estruturas 3D complexas.
 Modelo exportável para o GeniE.
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 11

12. Nauticus PULS (Análise de Flambagem)
Cálculo de tensões de flambagem para elementos de placa e cascas com
reforços, adequado para análise de estruturas navais e offshore.
Inclui
- PULS Advanced Viewer, oferecendo fácil acesso a gráficos 3D de diferentes resultados,
como modos de flambagem, padrões de distribuição de tensões, etc. Possibilita obter-se
um conhecimento profundo no comportamento físico da resposta não linear à
flambagem.
- PULS XL fornece utilização rápida e conveniente para o controle automático de
flambagem em vários casos reais.
- Tensões de flambagem em painéis reforçados de acordo com a norma DNV RP-C201
- Tensões de flambagem em cascas cilíndricas reforçadas ou não, de acordo com a norma
DNV RP-C202
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 12

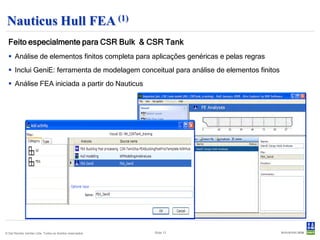

13. Nauticus Hull FEA (1)
Feito especialmente para CSR Bulk & CSR Tank
 Análise de elementos finitos completa para aplicações genéricas e pelas regras
 Inclui GeniE: ferramenta de modelagem conceitual para análise de elementos finitos
 Análise FEA iniciada a partir do Nauticus
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 13

14. Nauticus Hull FEA (2)
 Geração das cargas nos tan-
ques / porões e das condições
de contorno, incluindo suporte
completo para condições de
carregamento definidas pelo
usuário
 Aplicação automática de :
- Cargas
- Condições de contorno
- Momentos Fletores e Forças
Cortantes
- Adições de corrosão
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 14

15. Nauticus Hull FEA (3)
 Verificação de flambagem PULS no GeniE
- Execução paralela usando múltiplos processadores
- Painéis e relatórios de tensões exportados para o PULS Advanced Viewer e Excel
 GeniE identifica automaticamente os painéis reforçados e não reforçados da
estrutura
 O método de cálculo do PULS (1 ou 2) é automaticamente selecionado pela
categoria da estrutura
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 15

16. Nauticus Hull Wave Load Analysis
 HydroD
- Análise de estabilidade, hidrostática e hidrodinâ-
mica a partir do mesmo modelo.
- Independente de calado, trim ou banda.
- Geração de diferentes condições de carrega-
mento devido à cargas líquidas internas nos
compartimentos feita diretamente no HydroD.
 Wasim
- Núcleo de cálculo análise hidrodinâmica, feita
diretamente a partir do HydroD.
- Movimentos induzidos por ondas e cargas glo-
bais.
- De zero a alta velocidade (sem planagem),
cascos simples e multi-cascos.
- Análise linear ou não-linear.
 Integrado com FEA
- Transferência automática do carregamento devi-
do às ondas ao modelo de elementos finitos.
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 16

17. Nauticus Hull : Status e Novidades
 Documentação do status
e novidades disponível
na nossa homepage
- Downloads e atualizações
- Documentação das atuali-
zações
- Lista de status
http://www.dnv.com/software/contactUs/support.asp
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 17

18. Alguns Usuários Nauticus Hull
SIX TEE
Engineering Group
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 18

19. Dúvidas
www.dnv.com.br
Salvaguardando a vida, a propriedade e o meio ambiente
João Henrique Volpini Mattos
Engenheiro Naval
DNV Software
Regional Sales Manager - South America
 joao.volpini@dnv.com
 +55 21 3722 7337
© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 19
