SesamTM – SuperElement Structural Analysis Modules

Um Sistema Completo para Análise de Estruturas Fixas


João Henrique VOLPINI Mattos
Engenheiro Naval
Regional Sales Manager - Maritime & Offshore Solutions (South America), DNV Software

Julho 2012

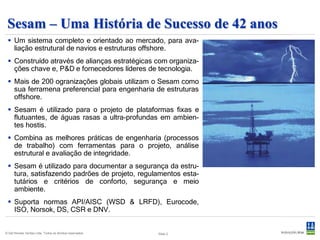

Sesam – Uma História de Sucesso de 42 anos
  Um sistema completo e orientado ao mercado, para ava-
   liação estrutural de navios e estruturas offshore.
  Construído através de alianças estratégicas com organiza-
   ções chave e, P&D e fornecedores líderes de tecnologia.
  Mais de 200 ogranizações globais utilizam o Sesam como
   sua ferramena preferencial para engenharia de estruturas
   offshore.
  Sesam é utilizado para o projeto de plataformas fixas e
   flutuantes, de águas rasas a ultra-profundas em ambien-
   tes hostis.
  Combina as melhores práticas de engenharia (processos
   de trabalho) com ferramentas para o projeto, análise
   estrutural e avaliação de integridade.
  Sesam é utilizado para documentar a segurança da estru-
   tura, satisfazendo padrões de projeto, regulamentos esta-
   tutários e critérios de conforto, segurança e meio
   ambiente.
  Suporta normas API/AISC (WSD & LRFD), Eurocode,
   ISO, Norsok, DS, CSR e DNV.


© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 2

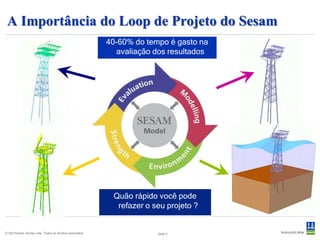

A Importância do Loop de Projeto do Sesam
                                                           40-60% do tempo é gasto na
                                                             avaliação dos resultados




                                                            Quão rápido você pode
                                                             refazer o seu projeto ?


© Det Norske Veritas Ltda. Todos os direitos reservados.                Slide 3
A Força do Sesam – Fechando o Loop de Projeto
  Transferência de dados eficientes, do modelo inicial à análise, processamento de
   resultados e code-checking.
      - Quanto tempo você demora da modelagem até o primeiro resultado ?
      - Quanto tempo você demora para refazer o modelo o obter o segundo resultado ?

  Iterações eficientes de code-checking
      - Qual o efeito de modificar um perfil ou os parâmetros de code-checking sem re-executar
        toda análise ?

  Atualização eficiente do modelo baseada em iterações de code-checking
      - Quanto tempo demora para refazer o relatório de code-checking baseado em uma
        rexecução completa da análise ?




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 4
Sesam para Estruturas Fixas (1)
  Topsides, jaquetas ou jackups, módulos, flare-booms,
   helipontos, gang-ways, etc.
  Modelos de vigas ou modelos detalhados de casca
  Análise estrutural linear de tamanho ilimitado
  Análise não linear de colapso e acidentes
  Iteração estaqueamento/solo
  Análise ambiental baseada na Equação de Morison
   (ondas, correnteza, vento)
  Code check de barras e juntas
  Code check de flambagem de painéis
  Análise de fadiga e terremoto
  Loadout e up-ending




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 5

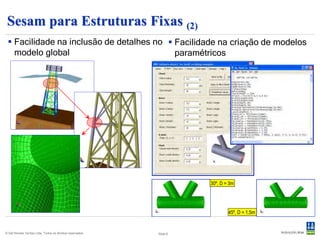

Sesam para Estruturas Fixas (2)
  Facilidade na inclusão de detalhes no  Facilidade na criação de modelos
   modelo global                           paramétricos




                                                                     30º, D = 3m




                                                                             45º, D = 1.5m


© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 6

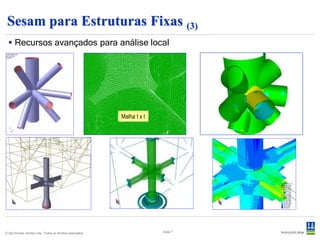

Sesam para Estruturas Fixas (3)
   Recursos avançados para análise local




                                                           Malha t x t




© Det Norske Veritas Ltda. Todos os direitos reservados.                 Slide 7

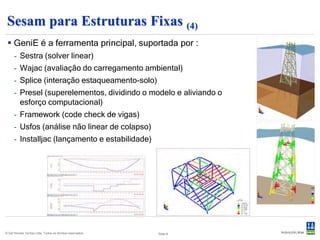

Sesam para Estruturas Fixas (4)
  GeniE é a ferramenta principal, suportada por :
      - Sestra (solver linear)
      - Wajac (avaliação do carregamento ambiental)
      - Splice (interação estaqueamento-solo)
      - Presel (superelementos, dividindo o modelo e aliviando o
        esforço computacional)
      - Framework (code check de vigas)
      - Usfos (análise não linear de colapso)
      - Installjac (lançamento e estabilidade)




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 8

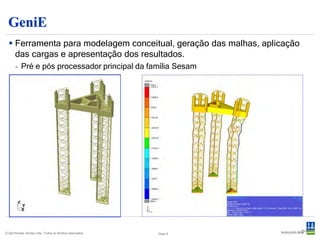

GeniE
   Ferramenta para modelagem conceitual, geração das malhas, aplicação
    das cargas e apresentação dos resultados.
       - Pré e pós processador principal da família Sesam




                                                                          Slide 9
© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 9
Os Benefícios da Modelagem Conceitual (1)
  O mesmo modelo conceitual é usado nas                                           Hidrostática
                                                                                                                                                                                                        GZ-Curve




                                                                                                                            8
                                                                                                                            6
                                                                                                                            4
  análises hidrostáticas, hidrodinâmicas e




                                                                                                                            2
                                                                                                                            0
                                                                                                                            -2
                                                                                                      Distance [m]



                                                                                                                            -4
                                                                                                                            -6
                                                                                                                            -20 -18 -16 -14 -12 -10 -8
  estruturais.
                                                                                                                                                         -180   -160   -140   -120   -100   -80   -60    -40   -20   0   20   40   60   80   100   120   140   160   180




                                                                                                                                                                                                                                                           Heel Angle [deg]
                                                                                                 GZ           Z-Level Lowest Opening




                                                                                         Hidrodinâmica
                                                           Modelo de Painéis
                                                                                         Estrutural




Modelo Conceitual



                                                           Modelo de Elementos Finitos


© Det Norske Veritas Ltda. Todos os direitos reservados.              Slide 10

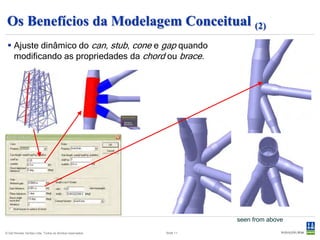

Os Benefícios da Modelagem Conceitual (2)
  Ajuste dinâmico do can, stub, cone e gap quando
   modificando as propriedades da chord ou brace.




                                                                      seen from above

© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 11
Os Benefícios da Modelagem Conceitual (3)
  O mesmo modelo conceitual é utilizado para as condição de trânsito,
   posições intermediárias e posição mais elevada.
      - Economia significativa no tempo de modelagem.




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 12

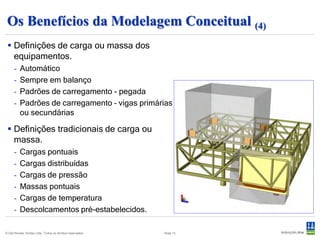

Os Benefícios da Modelagem Conceitual (4)
  Definições de carga ou massa dos
   equipamentos.
      -   Automático
      -   Sempre em balanço
      -   Padrões de carregamento - pegada
      -   Padrões de carregamento – vigas primárias
          ou secundárias

  Definições tradicionais de carga ou
   massa.
      -   Cargas pontuais
      -   Cargas distribuídas
      -   Cargas de pressão
      -   Massas pontuais
      -   Cargas de temperatura
      -   Descolcamentos pré-estabelecidos.

© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 13

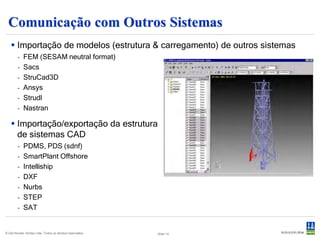

Comunicação com Outros Sistemas
    Importação de modelos (estrutura & carregamento) de outros sistemas
        -   FEM (SESAM neutral format)
        -   Sacs
        -   StruCad3D
        -   Ansys
        -   Strudl
        -   Nastran

    Importação/exportação da estrutura
     de sistemas CAD
        -   PDMS, PDS (sdnf)
        -   SmartPlant Offshore
        -   Intelliship
        -   DXF
        -   Nurbs
        -   STEP
        -   SAT


© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 14

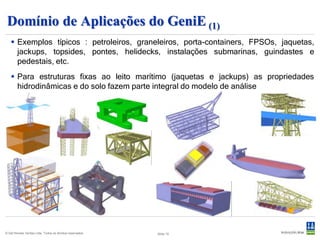

Domínio de Aplicações do GeniE (1)
    Exemplos típicos : petroleiros, graneleiros, porta-containers, FPSOs, jaquetas,
     jackups, topsides, pontes, helidecks, instalações submarinas, guindastes e
     pedestais, etc.
    Para estruturas fixas ao leito marítimo (jaquetas e jackups) as propriedades
     hidrodinâmicas e do solo fazem parte integral do modelo de análise




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 15

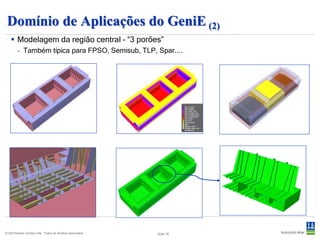

Domínio de Aplicações do GeniE (2)
    Modelagem da região central – “3 porões”
        - Também típica para FPSO, Semisub, TLP, Spar....




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 16

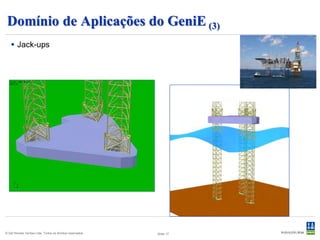

Domínio de Aplicações do GeniE (3)
    Jack-ups




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 17

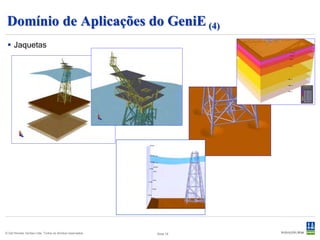

Domínio de Aplicações do GeniE (4)
  Jaquetas




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 18

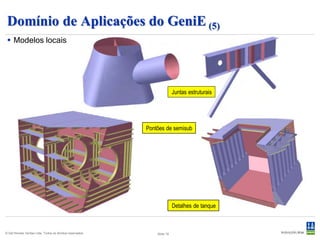

Domínio de Aplicações do GeniE (5)
  Modelos locais




                                                                          Juntas estruturais




                                                           Pontões de semisub




                                                                          Detalhes de tanque



© Det Norske Veritas Ltda. Todos os direitos reservados.       Slide 19

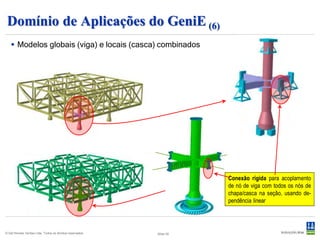

Domínio de Aplicações do GeniE (6)
    Modelos globais (viga) e locais (casca) combinados




                                                                      Conexão rígida para acoplamento
                                                                      de nó de viga com todos os nós de
                                                                      chapa/casca na seção, usando de-
                                                                      pendência linear




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 20

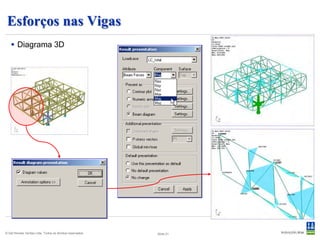

Esforços nas Vigas
    Diagrama 3D




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 21

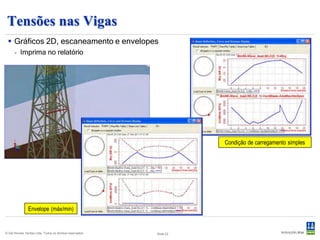

Tensões nas Vigas
  Gráficos 2D, escaneamento e envelopes
      - Imprima no relatório




                                                                      Condição de carregamento simples




                Envelope (máx/min)


© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 22

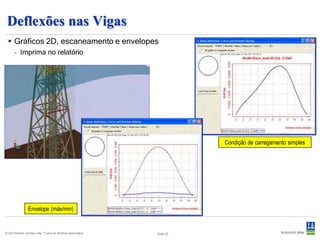

Deflexões nas Vigas
  Gráficos 2D, escaneamento e envelopes
      - Imprima no relatório




                                                                      Condição de carregamento simples




                Envelope (máx/min)


© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 23

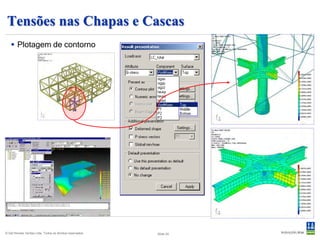

Tensões nas Chapas e Cascas
    Plotagem de contorno




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 24

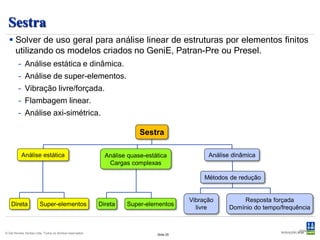

Sestra
   Solver de uso geral para análise linear de estruturas por elementos finitos
    utilizando os modelos criados no GeniE, Patran-Pre ou Presel.
         – Análise estática e dinâmica.
         – Análise de super-elementos.
         – Vibração livre/forçada.
         – Flambagem linear.
         – Análise axi-simétrica.

                                                                         Sestra

           Análise estática                                  Análise quase-estática             Análise dinâmica
                                                              Cargas complexas

                                                                                               Métodos de redução


                                                                                          Vibração         Resposta forçada
    Direta              Super-elementos                    Direta   Super-elementos
                                                                                            livre      Domínio do tempo/frequência


                                                                                                                              Slide 25
© Det Norske Veritas Ltda. Todos os direitos reservados.                       Slide 25

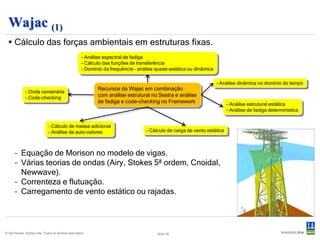

Wajac (1)
   Cálculo das forças ambientais em estruturas fixas.
                                                      - Análise espectral de fadiga
                                                      - Cálculo das funções de transferência
                                                      - Domínio da frequência – análise quase
                                                                                        quase-estática ou dinâmica

                                                                                                                     - Análise dinâmica no domínio do tempo
                                                             Recursos do Wajac em combinação
              - Onda centenária
              - Code-checking                                com análise estrutural no Sestra e análise
                                                             de fadiga e code-checking no Framework                       - Análise estrutural estática
                                                                                                                          - Análise de fadiga determinística


                              - Cálculo de massa adicional
                              - Análise de auto-valores                            - Cálculo de carga de vento estática



      – Equação de Morison no modelo de vigas.
      – Várias teorias de ondas (Airy, Stokes 5ª ordem, Cnoidal,
        Newwave).
      – Correnteza e flutuação.
      – Carregamento de vento estático ou rajadas.




© Det Norske Veritas Ltda. Todos os direitos reservados.                                Slide 26

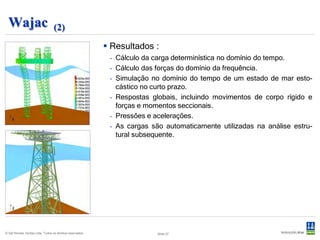

Wajac                           (2)
                                                            Resultados :
                                                            - Cálculo da carga determinística no domínio do tempo.
                                                            - Cálculo das forças do domínio da frequência.
                                                            - Simulação no domínio do tempo de um estado de mar esto-
                                                              cástico no curto prazo.
                                                            - Respostas globais, incluindo movimentos de corpo rígido e
                                                              forças e momentos seccionais.
                                                            - Pressões e acelerações.
                                                            - As cargas são automaticamente utilizadas na análise estru-
                                                              tural subsequente.




© Det Norske Veritas Ltda. Todos os direitos reservados.                  Slide 27

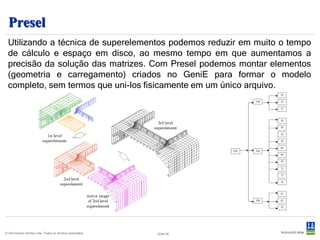

Presel
 Utilizando a técnica de superelementos podemos reduzir em muito o tempo
 de cálculo e espaço em disco, ao mesmo tempo em que aumentamos a
 precisão da solução das matrizes. Com Presel podemos montar elementos
 (geometria e carregamento) criados no GeniE para formar o modelo
 completo, sem termos que uni-los fisicamente em um único arquivo.




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 28

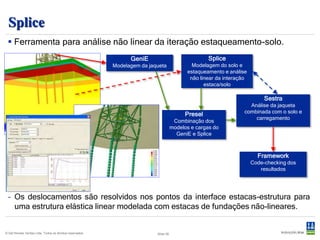

Splice
  Ferramenta para análise não linear da iteração estaqueamento
                                                  estaqueamento-solo.
                                                                 GeniE                               Splice
                                                           Modelagem da jaqueta               Modelagem do solo e
                                                                                            estaqueamento e análise
                                                                                             não linear da interação
                                                                                                   estaca/solo

                                                                                                                            Sestra
                                                                                                                     Análise da jaqueta
                                                                                                                   combinada com o solo e
                                                                                            Presel
                                                                                               sel
                                                                                                                       carregamento
                                                                                       Combinação dos
                                                                                      modelos e cargas do
                                                                                        GeniE e Splice



                                                                                                                         Framework
                                                                                                                            mewo
                                                                                                                       Code-checking dos
                                                                                                                          resultados




  – Os deslocamentos são resolvidos nos pontos da interface estacas-estrutura para
    uma estrutura elástica linear modelada com estacas de fundações não-lineares.


© Det Norske Veritas Ltda. Todos os direitos reservados.                   Slide 29

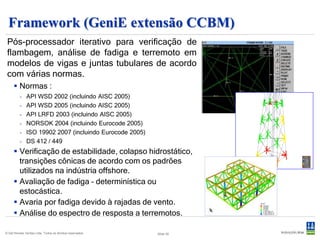

Framework (GeniE extensão CCBM)
 Pós processador
 Pós-processador iterativo para verificação de
 flambagem, análise de fadiga e terremoto em
 modelos de vigas e juntas tubulares de acordo
 com várias normas.
      Normas :
          -   API WSD 2002 (incluindo AISC 2005)
          -   API WSD 2005 (incluindo AISC 2005)
          -   API LRFD 2003 (incluindo AISC 2005)
          -   NORSOK 2004 (incluindo Eurocode 2005)
          -   ISO 19902 2007 (incluindo Eurocode 2005)
          -   DS 412 / 449
      Verificação de estabilidade, colapso hidrostático,
       transições cônicas de acordo com os padrões
       utilizados na indústria offshore.
      Avaliação de fadiga – determinística ou
       estocástica.
      Avaria por fadiga devido à rajadas de vento.
      Análise do espectro de resposta a terremotos.

© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 30

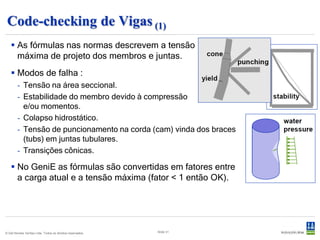

Code-checking de Vigas (1)
    As fórmulas nas normas descrevem a tensão
     máxima de projeto dos membros e juntas.
    Modos de falha :
        - Tensão na área seccional.
        - Estabilidade do membro devido à compressão
          e/ou momentos.
        - Colapso hidrostático.
        - Tensão de puncionamento na corda (cam) vinda dos braces
          (tubs) em juntas tubulares.
        - Transições cônicas.

    No GeniE as fórmulas são convertidas em fatores entre
     a carga atual e a tensão máxima (fator < 1 então OK).




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 31

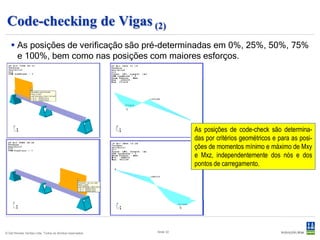

Code-checking de Vigas (2)
    As posições de verificação são pré-determinadas em 0%, 25%, 50%, 75%
     e 100%, bem como nas posições com maiores esforços.




                                                                      As posições de code-check são determina-
                                                                      das por critérios geométricos e para as posi-
                                                                      ções de momentos mínimo e máximo de Mxy
                                                                      e Mxz, independentemente dos nós e dos
                                                                      pontos de carregamento.




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 32

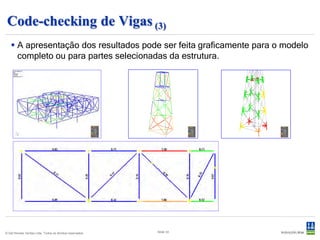

Code-checking de Vigas (3)
    A apresentação dos resultados pode ser feita graficamente para o modelo
     completo ou para partes selecionadas da estrutura.




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 33
Code-checking de Vigas (4)
    Relatórios em Word, Excel, txt ou html podem ser facilmente gerados.
                                                           Condições de carregamento         Fator de utilização
                                                           • Todas                           • Todos
                                                           • Piores                          • Acima
                                                           • Selecionadas                    • Abaixo


                                                           Posições              Membros
                                                           • Todas               • Todos
                                                           • Piores              • Seleção




© Det Norske Veritas Ltda. Todos os direitos reservados.              Slide 34
Usfos
   Ferramenta analítica não linear para predição de colapso progressivo e
   resposta a cargas acidentais reticuladas.
    Aplicações
        -   Análise de colapso.
        -   Cargas acidentais.
        -   Colisão.
        -   Fogo e explosão.
        -   Reanálise.
    Características
        - Flambagem e comportamento pós-flambagem.
        - Flexibilidade das juntas e capacidade máxima.
        - Fratura.
        - Efeitos de temperatura. Carga de incêndio.
        - Avaria e deformação local devido ao impacto
          de embarcações.
        - Cargas ambientais e funcionais.
        - Queda de pesos (massa e velocidade ou energia).
        - Explosão (pulso de energia e formato).


© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 35

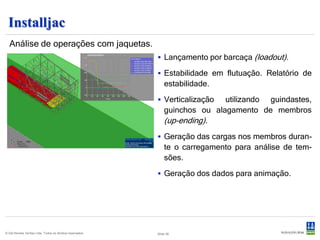

Installjac
  Análise de operações com jaquetas.
                                                            Lançamento por barcaça (loadout).

                                                            Estabilidade em flutuação. Relatório de
                                                               estabilidade.
                                                            Verticalização   utilizando guindastes,
                                                               guinchos ou alagamento de membros
                                                               (up-ending).
                                                            Geração das cargas nos membros duran-
                                                               te o carregamento para análise de tem-
                                                               sões.
                                                            Geração dos dados para animação.




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 36

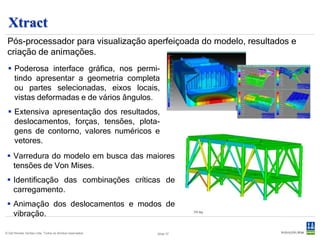

Xtract
 Pós processador
 Pós-processador para visualização aperfeiçoada do modelo, resultados e
 criação de animações.
  Poderosa interface gráfica, nos permi-
   tindo apresentar a geometria completa
   ou partes selecionadas, eixos locais,
   vistas deformadas e de vários ângulos.
  Extensiva apresentação dos resultados,
   deslocamentos, forças, tensões, plota-
   gens de contorno, valores numéricos e
   vetores.
  Varredura do modelo em busca das maiores
   tensões de Von Mises.
  Identificação das combinações críticas de
   carregamento.
  Animação dos deslocamentos e modos de
   vibração.

© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 37
“Keppel adotou o Sesam por sua facilidade de uso e
          confiabilidade, bem como pela sua relação custo-benefício”
                                            Paul Liang, Section Manager, Engineering Division Keppel O&M.




                                                                           © Det
                                                                           Norske                           Slide 38
© Det Norske Veritas Ltda. Todos os direitos reservados.                 Veritas AS.
                                                                          All rights
Alguns Usuários Sesam




© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 39
Dúvidas ?
  www.dnv.com.br

 Salvaguardando a vida, a propriedade e o meio ambiente




     João Henrique VOLPINI Mattos
      Engenheiro Naval
      DNV Software - Maritime & Offshore Solutions
      Regional Sales Manager – South America
       joao.volpini@dnv.com
       +55 21 3722 7337
       +55 21 8132 8927




                                                                      Slide 40
© Det Norske Veritas Ltda. Todos os direitos reservados.   Slide 40

Apresentação Sesam Estruturas Fixas

  • 1.
    SesamTM – SuperElementStructural Analysis Modules Um Sistema Completo para Análise de Estruturas Fixas João Henrique VOLPINI Mattos Engenheiro Naval Regional Sales Manager - Maritime & Offshore Solutions (South America), DNV Software Julho 2012
  • 2.
    Sesam – UmaHistória de Sucesso de 42 anos  Um sistema completo e orientado ao mercado, para ava- liação estrutural de navios e estruturas offshore.  Construído através de alianças estratégicas com organiza- ções chave e, P&D e fornecedores líderes de tecnologia.  Mais de 200 ogranizações globais utilizam o Sesam como sua ferramena preferencial para engenharia de estruturas offshore.  Sesam é utilizado para o projeto de plataformas fixas e flutuantes, de águas rasas a ultra-profundas em ambien- tes hostis.  Combina as melhores práticas de engenharia (processos de trabalho) com ferramentas para o projeto, análise estrutural e avaliação de integridade.  Sesam é utilizado para documentar a segurança da estru- tura, satisfazendo padrões de projeto, regulamentos esta- tutários e critérios de conforto, segurança e meio ambiente.  Suporta normas API/AISC (WSD & LRFD), Eurocode, ISO, Norsok, DS, CSR e DNV. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 2
  • 3.
    A Importância doLoop de Projeto do Sesam 40-60% do tempo é gasto na avaliação dos resultados Quão rápido você pode refazer o seu projeto ? © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 3
  • 4.
    A Força doSesam – Fechando o Loop de Projeto  Transferência de dados eficientes, do modelo inicial à análise, processamento de resultados e code-checking. - Quanto tempo você demora da modelagem até o primeiro resultado ? - Quanto tempo você demora para refazer o modelo o obter o segundo resultado ?  Iterações eficientes de code-checking - Qual o efeito de modificar um perfil ou os parâmetros de code-checking sem re-executar toda análise ?  Atualização eficiente do modelo baseada em iterações de code-checking - Quanto tempo demora para refazer o relatório de code-checking baseado em uma rexecução completa da análise ? © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 4
  • 5.
    Sesam para EstruturasFixas (1)  Topsides, jaquetas ou jackups, módulos, flare-booms, helipontos, gang-ways, etc.  Modelos de vigas ou modelos detalhados de casca  Análise estrutural linear de tamanho ilimitado  Análise não linear de colapso e acidentes  Iteração estaqueamento/solo  Análise ambiental baseada na Equação de Morison (ondas, correnteza, vento)  Code check de barras e juntas  Code check de flambagem de painéis  Análise de fadiga e terremoto  Loadout e up-ending © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 5
  • 6.
    Sesam para EstruturasFixas (2)  Facilidade na inclusão de detalhes no  Facilidade na criação de modelos modelo global paramétricos 30º, D = 3m 45º, D = 1.5m © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 6
  • 7.
    Sesam para EstruturasFixas (3)  Recursos avançados para análise local Malha t x t © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 7
  • 8.
    Sesam para EstruturasFixas (4)  GeniE é a ferramenta principal, suportada por : - Sestra (solver linear) - Wajac (avaliação do carregamento ambiental) - Splice (interação estaqueamento-solo) - Presel (superelementos, dividindo o modelo e aliviando o esforço computacional) - Framework (code check de vigas) - Usfos (análise não linear de colapso) - Installjac (lançamento e estabilidade) © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 8
  • 9.
    GeniE Ferramenta para modelagem conceitual, geração das malhas, aplicação das cargas e apresentação dos resultados. - Pré e pós processador principal da família Sesam Slide 9 © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 9
  • 10.
    Os Benefícios daModelagem Conceitual (1) O mesmo modelo conceitual é usado nas Hidrostática GZ-Curve 8 6 4 análises hidrostáticas, hidrodinâmicas e 2 0 -2 Distance [m] -4 -6 -20 -18 -16 -14 -12 -10 -8 estruturais. -180 -160 -140 -120 -100 -80 -60 -40 -20 0 20 40 60 80 100 120 140 160 180 Heel Angle [deg] GZ Z-Level Lowest Opening Hidrodinâmica Modelo de Painéis Estrutural Modelo Conceitual Modelo de Elementos Finitos © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 10
  • 11.
    Os Benefícios daModelagem Conceitual (2)  Ajuste dinâmico do can, stub, cone e gap quando modificando as propriedades da chord ou brace. seen from above © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 11
  • 12.
    Os Benefícios daModelagem Conceitual (3)  O mesmo modelo conceitual é utilizado para as condição de trânsito, posições intermediárias e posição mais elevada. - Economia significativa no tempo de modelagem. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 12
  • 13.
    Os Benefícios daModelagem Conceitual (4)  Definições de carga ou massa dos equipamentos. - Automático - Sempre em balanço - Padrões de carregamento - pegada - Padrões de carregamento – vigas primárias ou secundárias  Definições tradicionais de carga ou massa. - Cargas pontuais - Cargas distribuídas - Cargas de pressão - Massas pontuais - Cargas de temperatura - Descolcamentos pré-estabelecidos. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 13
  • 14.
    Comunicação com OutrosSistemas  Importação de modelos (estrutura & carregamento) de outros sistemas - FEM (SESAM neutral format) - Sacs - StruCad3D - Ansys - Strudl - Nastran  Importação/exportação da estrutura de sistemas CAD - PDMS, PDS (sdnf) - SmartPlant Offshore - Intelliship - DXF - Nurbs - STEP - SAT © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 14
  • 15.
    Domínio de Aplicaçõesdo GeniE (1)  Exemplos típicos : petroleiros, graneleiros, porta-containers, FPSOs, jaquetas, jackups, topsides, pontes, helidecks, instalações submarinas, guindastes e pedestais, etc.  Para estruturas fixas ao leito marítimo (jaquetas e jackups) as propriedades hidrodinâmicas e do solo fazem parte integral do modelo de análise © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 15
  • 16.
    Domínio de Aplicaçõesdo GeniE (2)  Modelagem da região central – “3 porões” - Também típica para FPSO, Semisub, TLP, Spar.... © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 16
  • 17.
    Domínio de Aplicaçõesdo GeniE (3)  Jack-ups © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 17
  • 18.
    Domínio de Aplicaçõesdo GeniE (4)  Jaquetas © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 18
  • 19.
    Domínio de Aplicaçõesdo GeniE (5)  Modelos locais Juntas estruturais Pontões de semisub Detalhes de tanque © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 19
  • 20.
    Domínio de Aplicaçõesdo GeniE (6)  Modelos globais (viga) e locais (casca) combinados Conexão rígida para acoplamento de nó de viga com todos os nós de chapa/casca na seção, usando de- pendência linear © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 20
  • 21.
    Esforços nas Vigas  Diagrama 3D © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 21
  • 22.
    Tensões nas Vigas  Gráficos 2D, escaneamento e envelopes - Imprima no relatório Condição de carregamento simples Envelope (máx/min) © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 22
  • 23.
    Deflexões nas Vigas  Gráficos 2D, escaneamento e envelopes - Imprima no relatório Condição de carregamento simples Envelope (máx/min) © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 23
  • 24.
    Tensões nas Chapase Cascas  Plotagem de contorno © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 24
  • 25.
    Sestra Solver de uso geral para análise linear de estruturas por elementos finitos utilizando os modelos criados no GeniE, Patran-Pre ou Presel. – Análise estática e dinâmica. – Análise de super-elementos. – Vibração livre/forçada. – Flambagem linear. – Análise axi-simétrica. Sestra Análise estática Análise quase-estática Análise dinâmica Cargas complexas Métodos de redução Vibração Resposta forçada Direta Super-elementos Direta Super-elementos livre Domínio do tempo/frequência Slide 25 © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 25
  • 26.
    Wajac (1)  Cálculo das forças ambientais em estruturas fixas. - Análise espectral de fadiga - Cálculo das funções de transferência - Domínio da frequência – análise quase quase-estática ou dinâmica - Análise dinâmica no domínio do tempo Recursos do Wajac em combinação - Onda centenária - Code-checking com análise estrutural no Sestra e análise de fadiga e code-checking no Framework - Análise estrutural estática - Análise de fadiga determinística - Cálculo de massa adicional - Análise de auto-valores - Cálculo de carga de vento estática – Equação de Morison no modelo de vigas. – Várias teorias de ondas (Airy, Stokes 5ª ordem, Cnoidal, Newwave). – Correnteza e flutuação. – Carregamento de vento estático ou rajadas. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 26
  • 27.
    Wajac (2)  Resultados : - Cálculo da carga determinística no domínio do tempo. - Cálculo das forças do domínio da frequência. - Simulação no domínio do tempo de um estado de mar esto- cástico no curto prazo. - Respostas globais, incluindo movimentos de corpo rígido e forças e momentos seccionais. - Pressões e acelerações. - As cargas são automaticamente utilizadas na análise estru- tural subsequente. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 27
  • 28.
    Presel Utilizando atécnica de superelementos podemos reduzir em muito o tempo de cálculo e espaço em disco, ao mesmo tempo em que aumentamos a precisão da solução das matrizes. Com Presel podemos montar elementos (geometria e carregamento) criados no GeniE para formar o modelo completo, sem termos que uni-los fisicamente em um único arquivo. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 28
  • 29.
    Splice  Ferramentapara análise não linear da iteração estaqueamento estaqueamento-solo. GeniE Splice Modelagem da jaqueta Modelagem do solo e estaqueamento e análise não linear da interação estaca/solo Sestra Análise da jaqueta combinada com o solo e Presel sel carregamento Combinação dos modelos e cargas do GeniE e Splice Framework mewo Code-checking dos resultados – Os deslocamentos são resolvidos nos pontos da interface estacas-estrutura para uma estrutura elástica linear modelada com estacas de fundações não-lineares. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 29
  • 30.
    Framework (GeniE extensãoCCBM) Pós processador Pós-processador iterativo para verificação de flambagem, análise de fadiga e terremoto em modelos de vigas e juntas tubulares de acordo com várias normas.  Normas : - API WSD 2002 (incluindo AISC 2005) - API WSD 2005 (incluindo AISC 2005) - API LRFD 2003 (incluindo AISC 2005) - NORSOK 2004 (incluindo Eurocode 2005) - ISO 19902 2007 (incluindo Eurocode 2005) - DS 412 / 449  Verificação de estabilidade, colapso hidrostático, transições cônicas de acordo com os padrões utilizados na indústria offshore.  Avaliação de fadiga – determinística ou estocástica.  Avaria por fadiga devido à rajadas de vento.  Análise do espectro de resposta a terremotos. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 30
  • 31.
    Code-checking de Vigas(1)  As fórmulas nas normas descrevem a tensão máxima de projeto dos membros e juntas.  Modos de falha : - Tensão na área seccional. - Estabilidade do membro devido à compressão e/ou momentos. - Colapso hidrostático. - Tensão de puncionamento na corda (cam) vinda dos braces (tubs) em juntas tubulares. - Transições cônicas.  No GeniE as fórmulas são convertidas em fatores entre a carga atual e a tensão máxima (fator < 1 então OK). © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 31
  • 32.
    Code-checking de Vigas(2)  As posições de verificação são pré-determinadas em 0%, 25%, 50%, 75% e 100%, bem como nas posições com maiores esforços. As posições de code-check são determina- das por critérios geométricos e para as posi- ções de momentos mínimo e máximo de Mxy e Mxz, independentemente dos nós e dos pontos de carregamento. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 32
  • 33.
    Code-checking de Vigas(3)  A apresentação dos resultados pode ser feita graficamente para o modelo completo ou para partes selecionadas da estrutura. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 33
  • 34.
    Code-checking de Vigas(4)  Relatórios em Word, Excel, txt ou html podem ser facilmente gerados. Condições de carregamento Fator de utilização • Todas • Todos • Piores • Acima • Selecionadas • Abaixo Posições Membros • Todas • Todos • Piores • Seleção © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 34
  • 35.
    Usfos Ferramenta analítica não linear para predição de colapso progressivo e resposta a cargas acidentais reticuladas.  Aplicações - Análise de colapso. - Cargas acidentais. - Colisão. - Fogo e explosão. - Reanálise.  Características - Flambagem e comportamento pós-flambagem. - Flexibilidade das juntas e capacidade máxima. - Fratura. - Efeitos de temperatura. Carga de incêndio. - Avaria e deformação local devido ao impacto de embarcações. - Cargas ambientais e funcionais. - Queda de pesos (massa e velocidade ou energia). - Explosão (pulso de energia e formato). © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 35
  • 36.
    Installjac Análisede operações com jaquetas.  Lançamento por barcaça (loadout).  Estabilidade em flutuação. Relatório de estabilidade.  Verticalização utilizando guindastes, guinchos ou alagamento de membros (up-ending).  Geração das cargas nos membros duran- te o carregamento para análise de tem- sões.  Geração dos dados para animação. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 36
  • 37.
    Xtract Pós processador Pós-processador para visualização aperfeiçoada do modelo, resultados e criação de animações.  Poderosa interface gráfica, nos permi- tindo apresentar a geometria completa ou partes selecionadas, eixos locais, vistas deformadas e de vários ângulos.  Extensiva apresentação dos resultados, deslocamentos, forças, tensões, plota- gens de contorno, valores numéricos e vetores.  Varredura do modelo em busca das maiores tensões de Von Mises.  Identificação das combinações críticas de carregamento.  Animação dos deslocamentos e modos de vibração. © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 37
  • 38.
    “Keppel adotou oSesam por sua facilidade de uso e confiabilidade, bem como pela sua relação custo-benefício” Paul Liang, Section Manager, Engineering Division Keppel O&M. © Det Norske Slide 38 © Det Norske Veritas Ltda. Todos os direitos reservados. Veritas AS. All rights
  • 39.
    Alguns Usuários Sesam ©Det Norske Veritas Ltda. Todos os direitos reservados. Slide 39
  • 40.
    Dúvidas ? www.dnv.com.br Salvaguardando a vida, a propriedade e o meio ambiente João Henrique VOLPINI Mattos Engenheiro Naval DNV Software - Maritime & Offshore Solutions Regional Sales Manager – South America  joao.volpini@dnv.com  +55 21 3722 7337  +55 21 8132 8927 Slide 40 © Det Norske Veritas Ltda. Todos os direitos reservados. Slide 40
