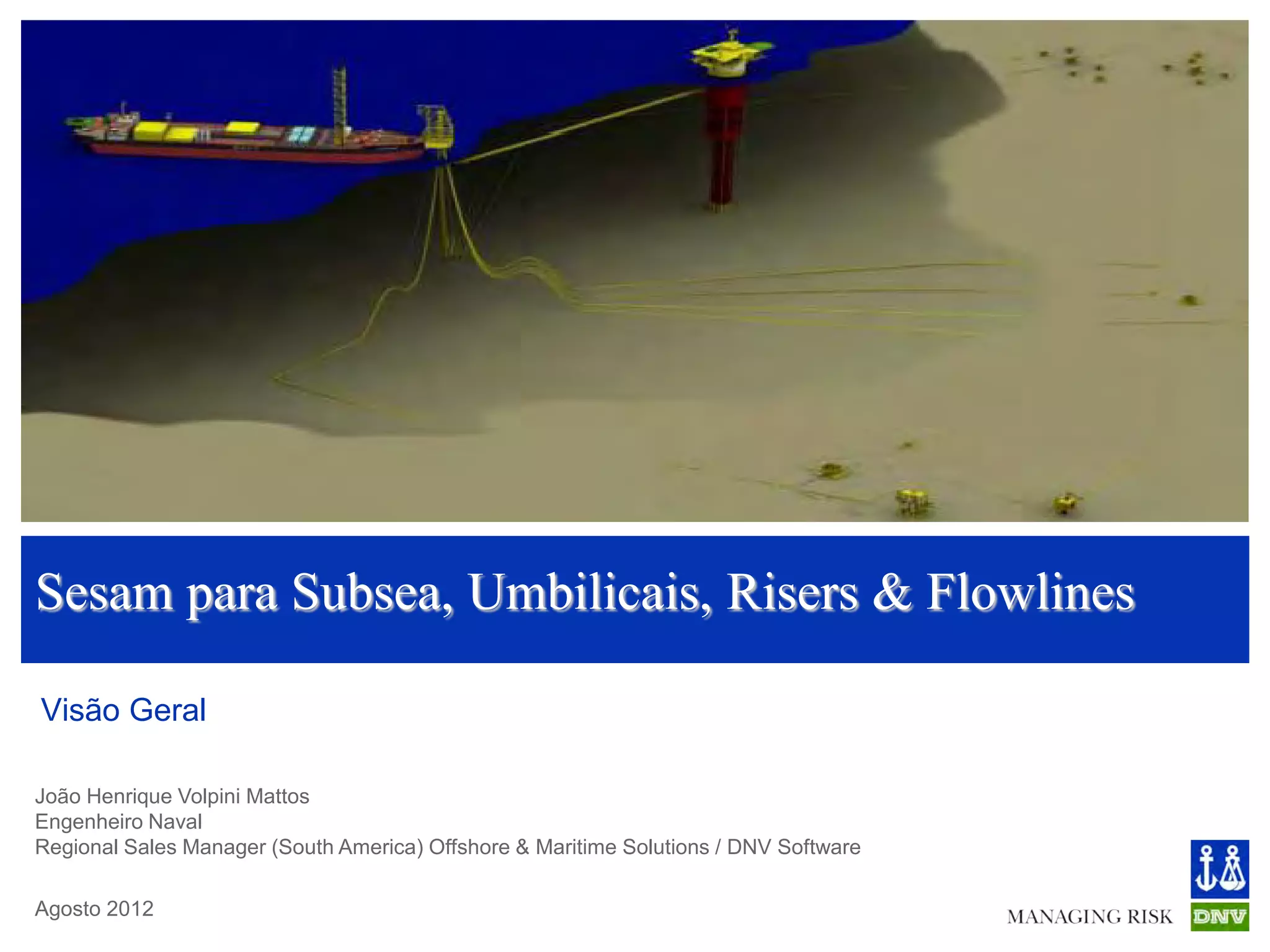

Sesam para Subsea, Umbilicais, Risers & Flowlines

Visão Geral

João Henrique Volpini Mattos
Engenheiro Naval
Regional Sales Manager (South America) Offshore & Maritime Solutions / DNV Software

Agosto 2012

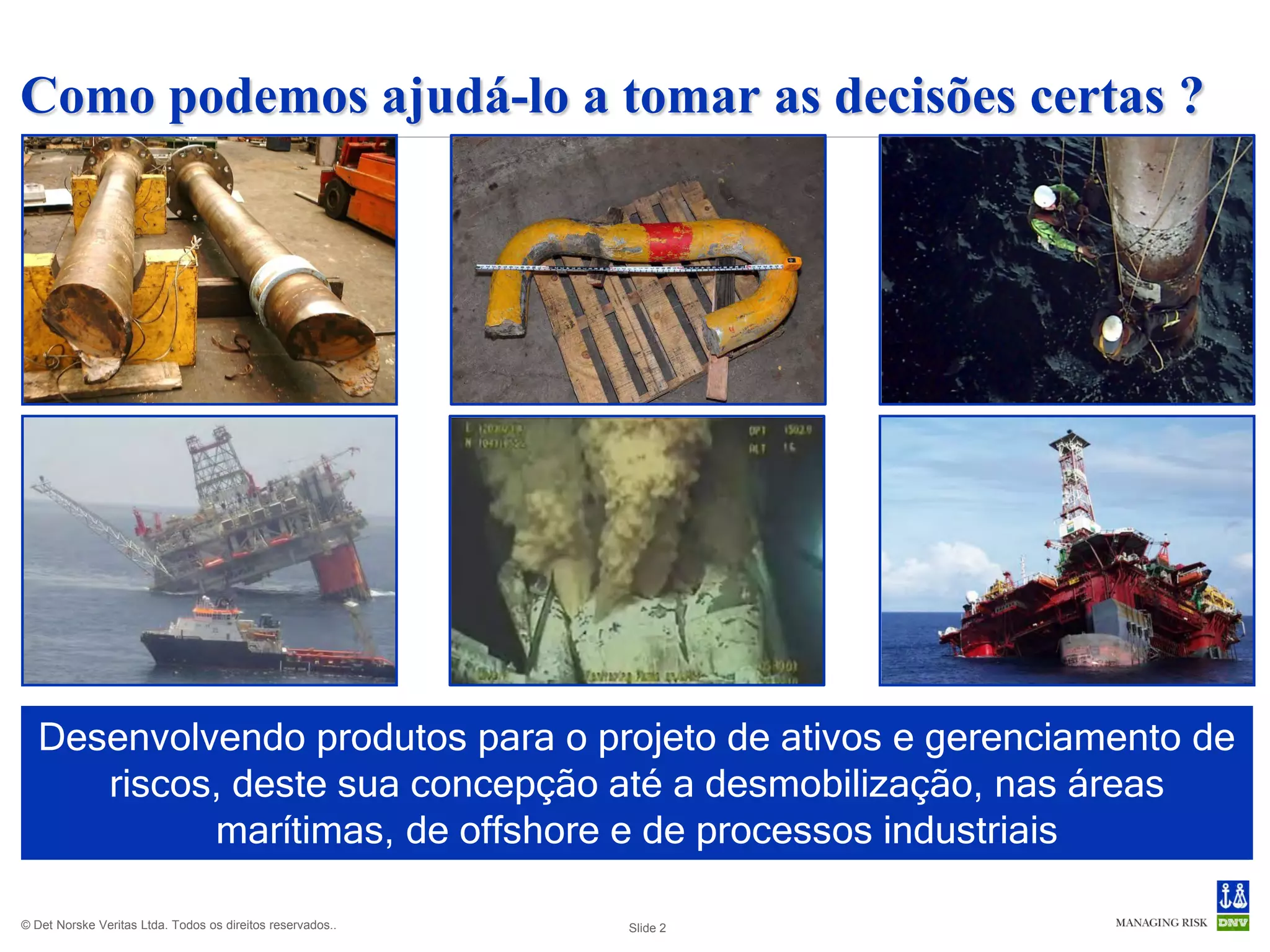

Como podemos ajudá-lo a tomar as decisões certas ?




   Desenvolvendo produtos para o projeto de ativos e gerenciamento de
      riscos, deste sua concepção até a desmobilização, nas áreas
            marítimas, de offshore e de processos industriais

© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 2

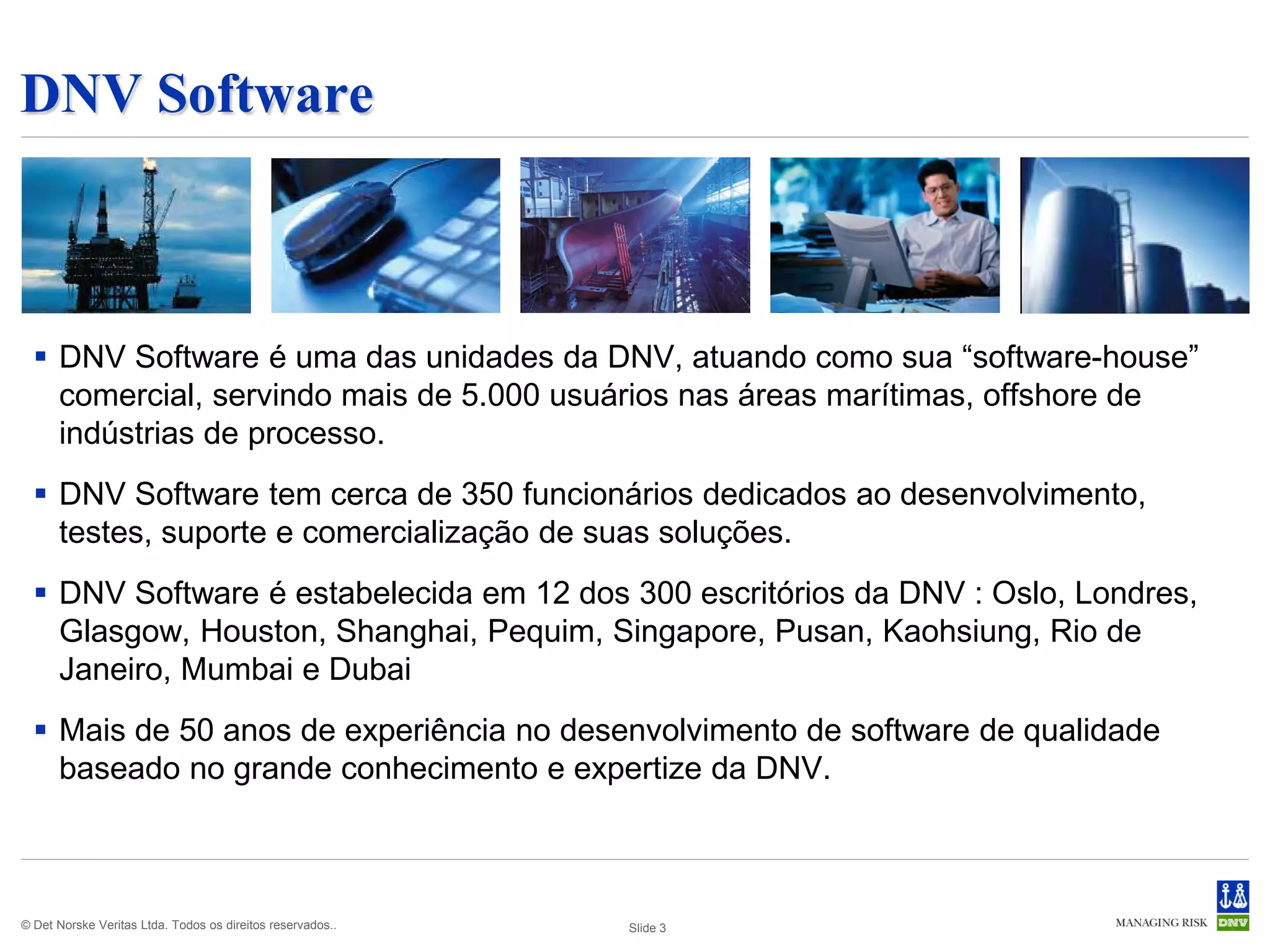

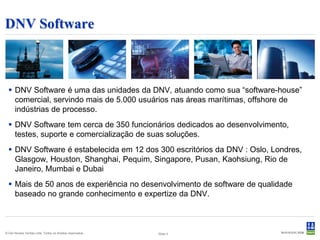

DNV Software



   DNV Software é uma das unidades da DNV, atuando como sua “software-house”
    comercial, servindo mais de 5.000 usuários nas áreas marítimas, offshore de
    indústrias de processo.
   DNV Software tem cerca de 350 funcionários dedicados ao desenvolvimento,
    testes, suporte e comercialização de suas soluções.
   DNV Software é estabelecida em 12 dos 300 escritórios da DNV : Oslo, Londres,
    Glasgow, Houston, Shanghai, Pequim, Singapore, Pusan, Kaohsiung, Rio de
    Janeiro, Mumbai e Dubai
   Mais de 50 anos de experiência no desenvolvimento de software de qualidade
    baseado no grande conhecimento e expertize da DNV.



© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 3

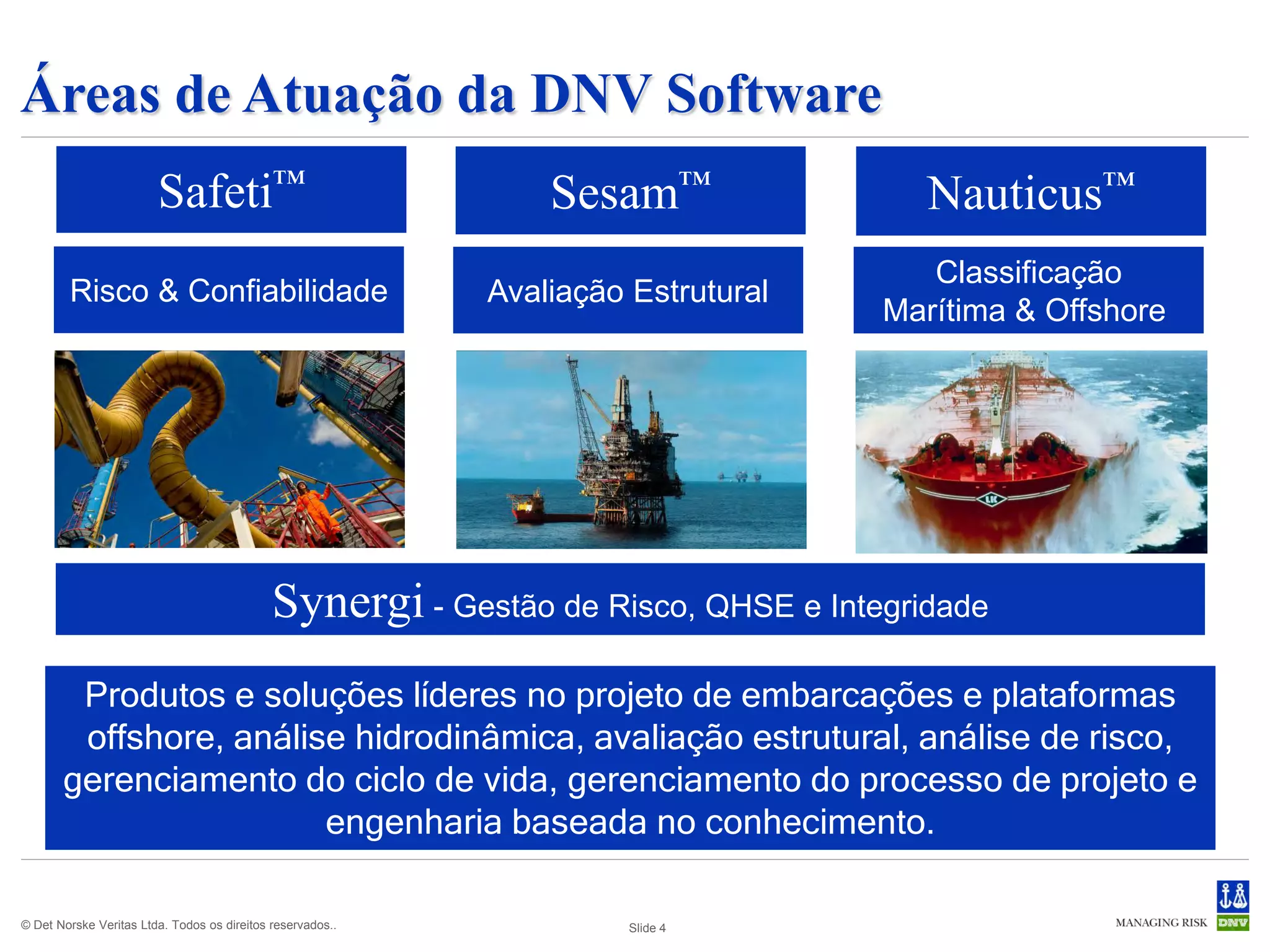

Áreas de Atuação da DNV Software
                        Safeti™                                 Sesam™                Nauticus™
                                                                                      Classificação
        Risco & Confiabilidade                              Avaliação Estrutural
                                                                                   Marítima & Offshore




                                             Synergi - Gestão de Risco, QHSE e Integridade
        Produtos e soluções líderes no projeto de embarcações e plataformas
        offshore, análise hidrodinâmica, avaliação estrutural, análise de risco,
       gerenciamento do ciclo de vida, gerenciamento do processo de projeto e
                        engenharia baseada no conhecimento.

© Det Norske Veritas Ltda. Todos os direitos reservados..             Slide 4

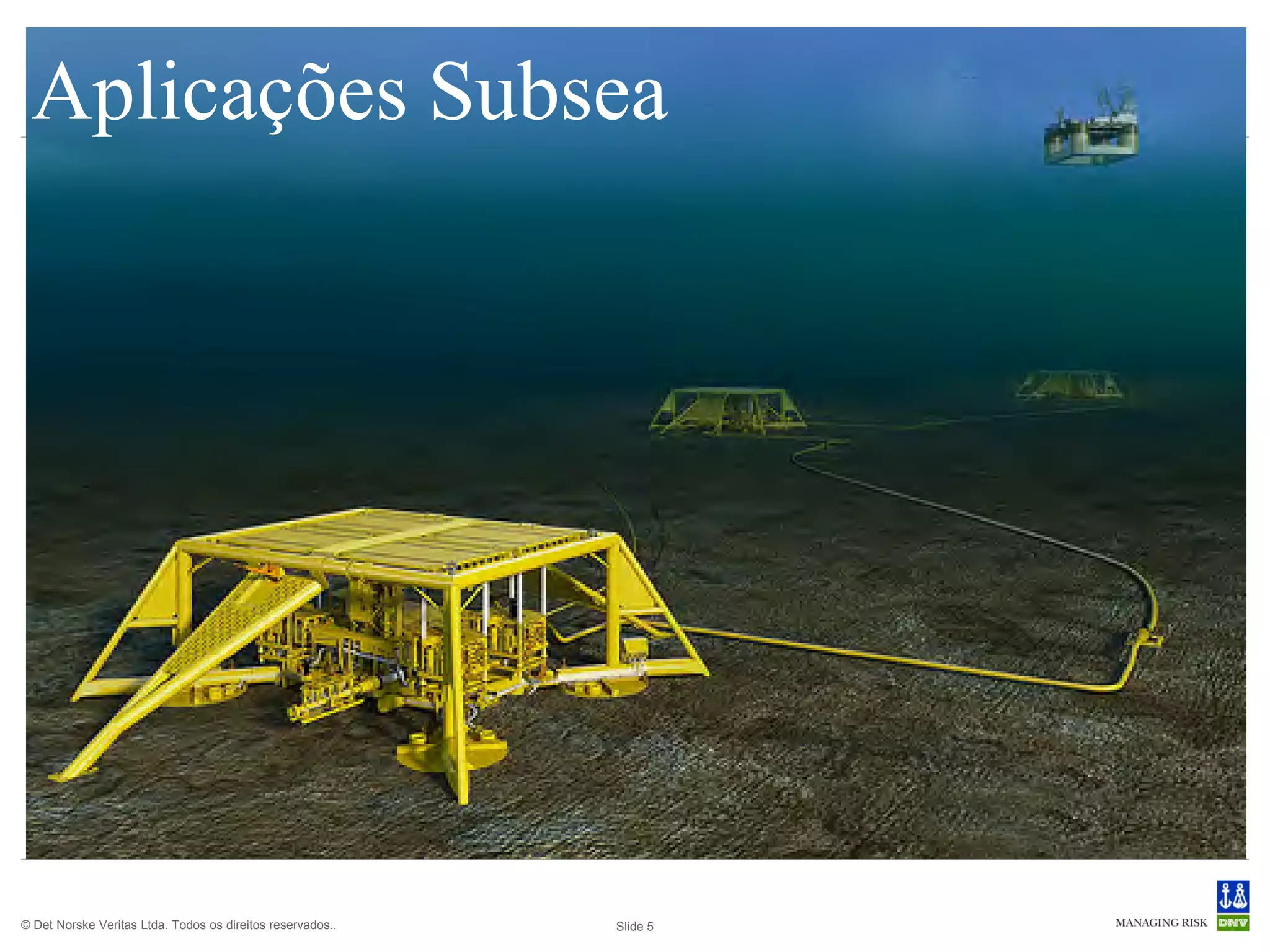

Aplicações Subsea




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 5

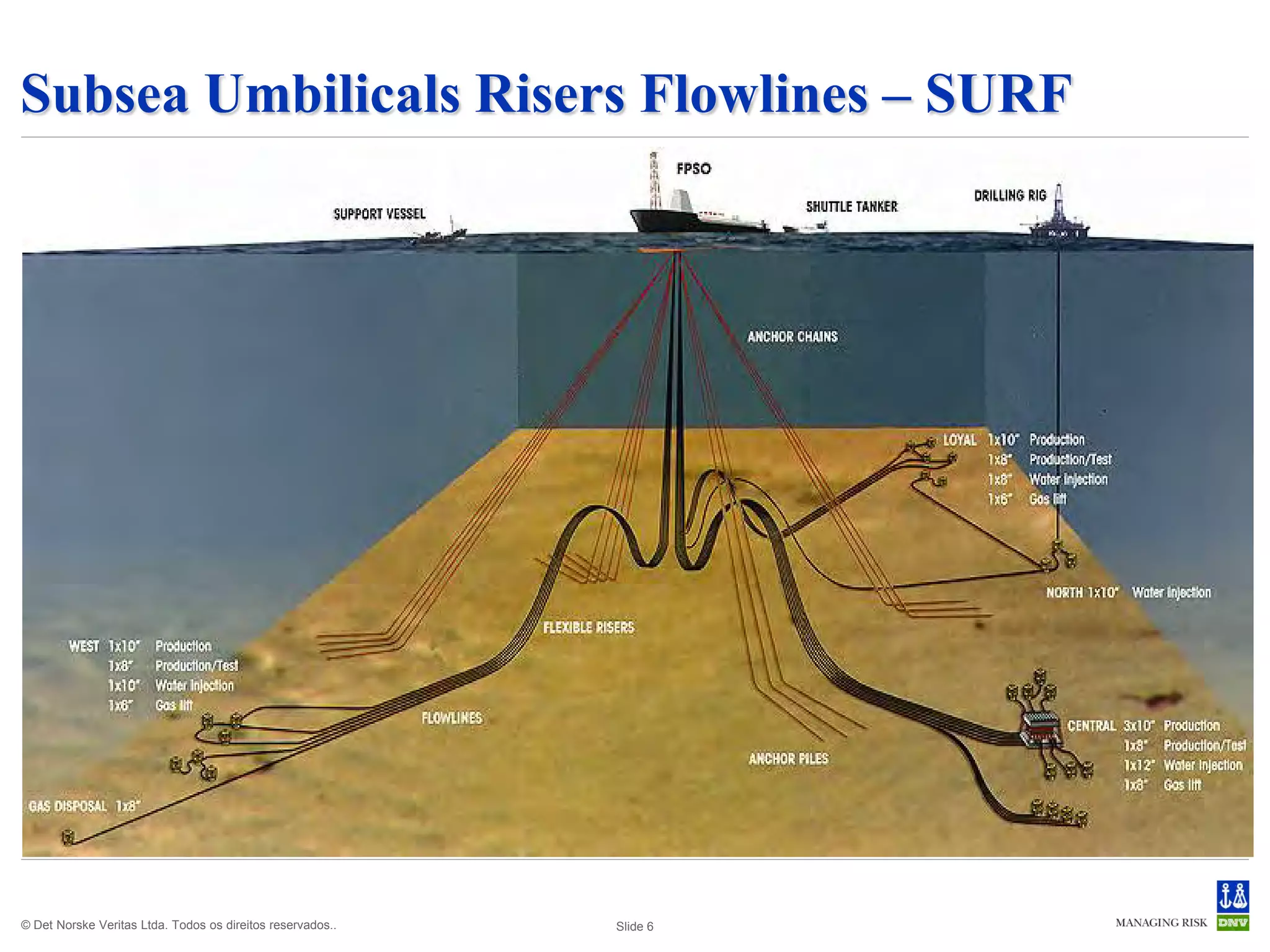

Subsea Umbilicals Risers Flowlines – SURF




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 6

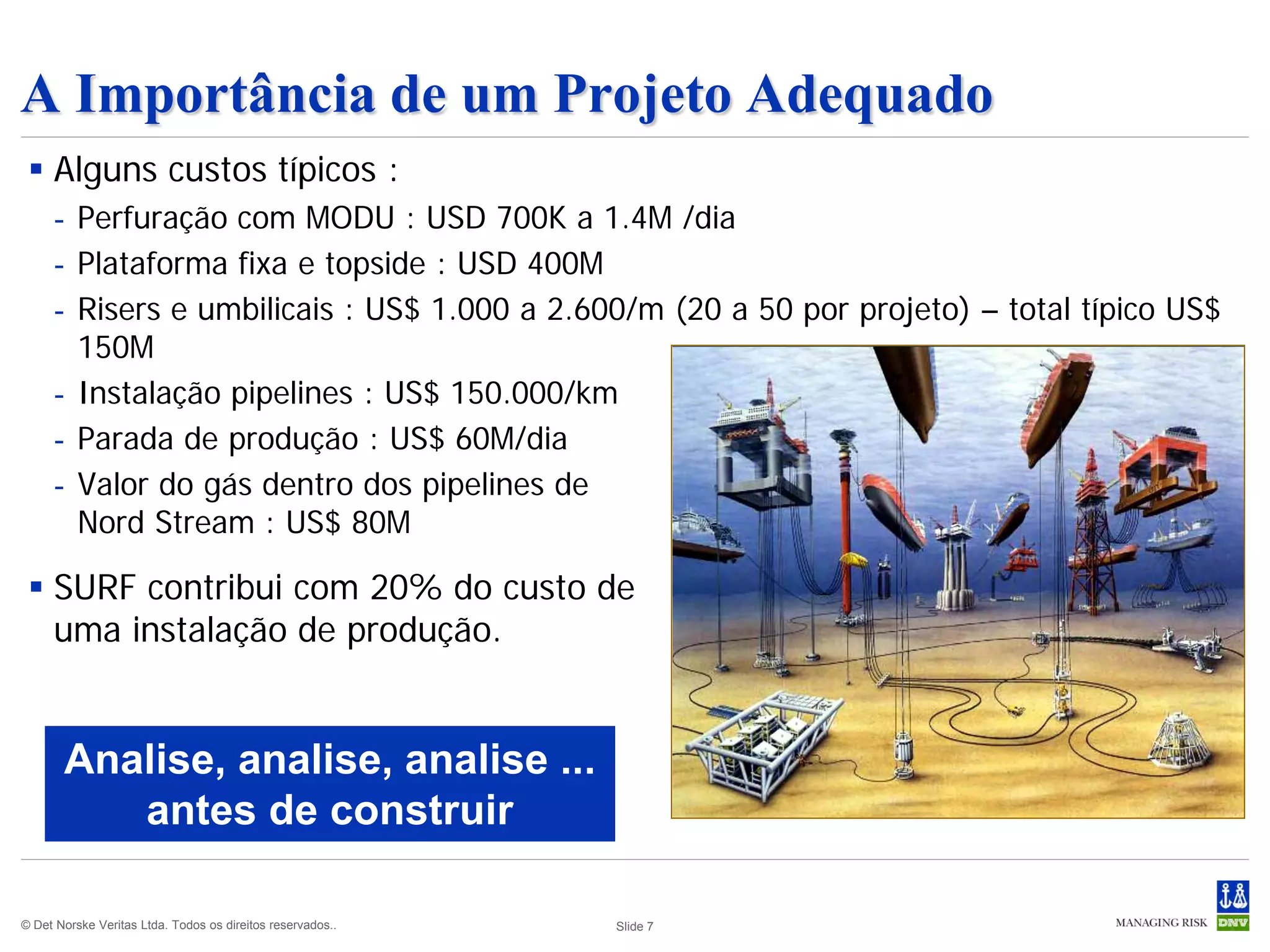

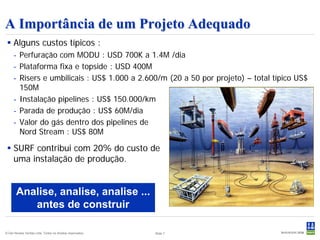

A Importância de um Projeto Adequado
  Alguns custos típicos :
     - Perfuração com MODU : USD 700K a 1.4M /dia
     - Plataforma fixa e topside : USD 400M
     - Risers e umbilicais : US$ 1.000 a 2.600/m (20 a 50 por projeto) – total típico US$
       150M
     - Instalação pipelines : US$ 150.000/km
     - Parada de produção : US$ 60M/dia
     - Valor do gás dentro dos pipelines de
       Nord Stream : US$ 80M

  SURF contribui com 20% do custo de
   uma instalação de produção.


       Analise, analise, analise ...
          antes de construir

© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 7

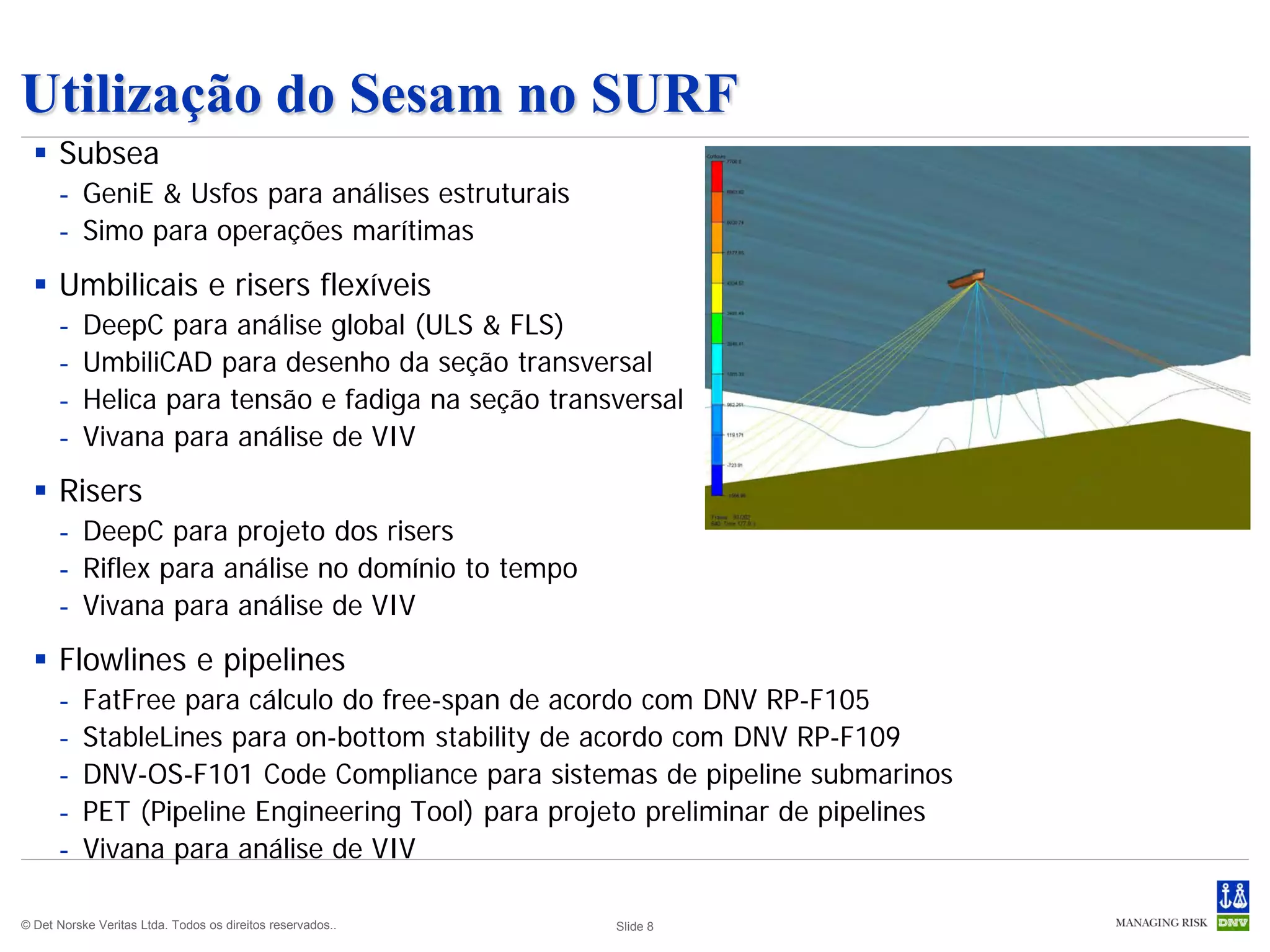

Utilização do Sesam no SURF
   Subsea
      - GeniE & Usfos para análises estruturais
      - Simo para operações marítimas

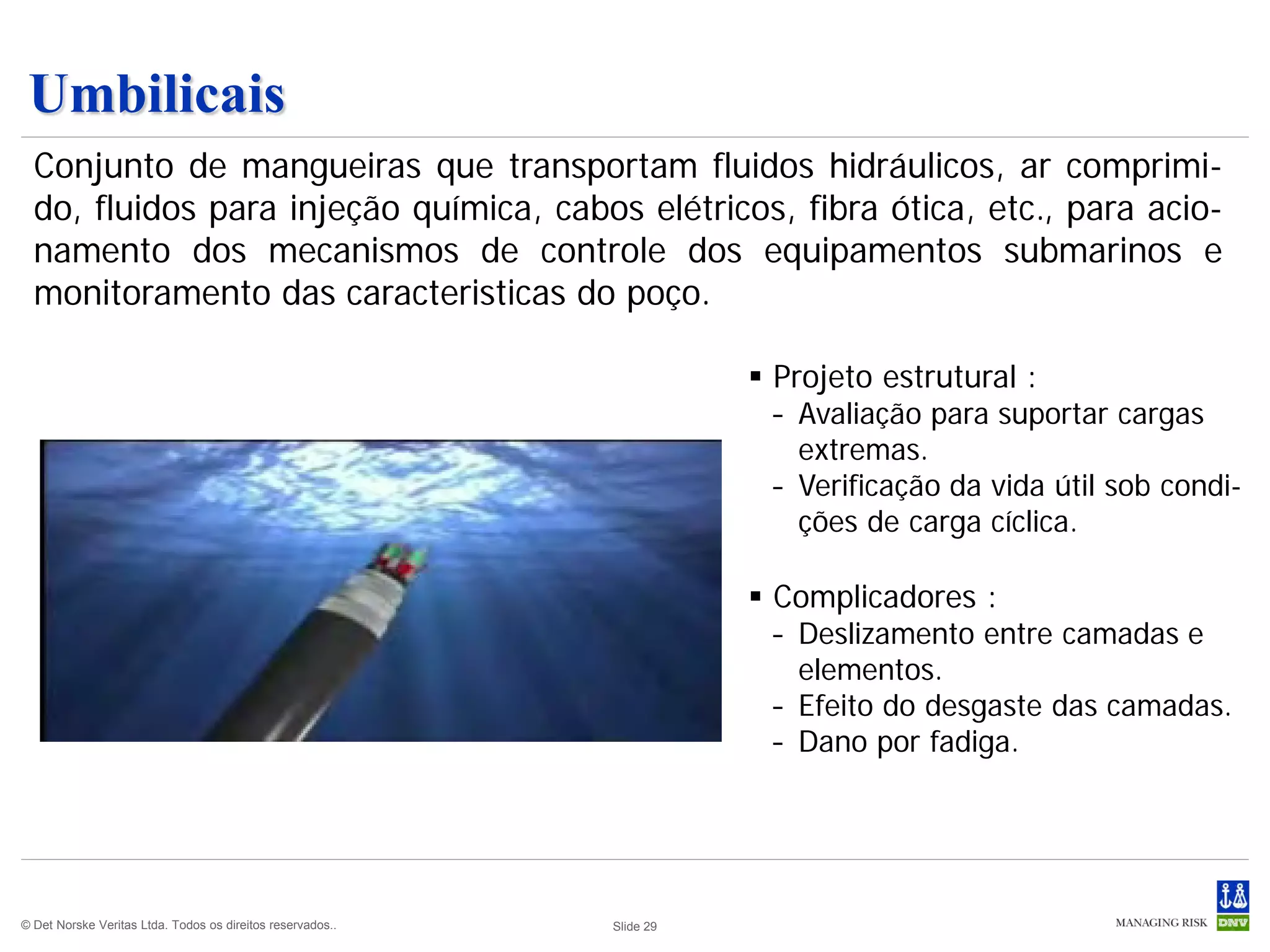

   Umbilicais e risers flexíveis
      -    DeepC para análise global (ULS & FLS)

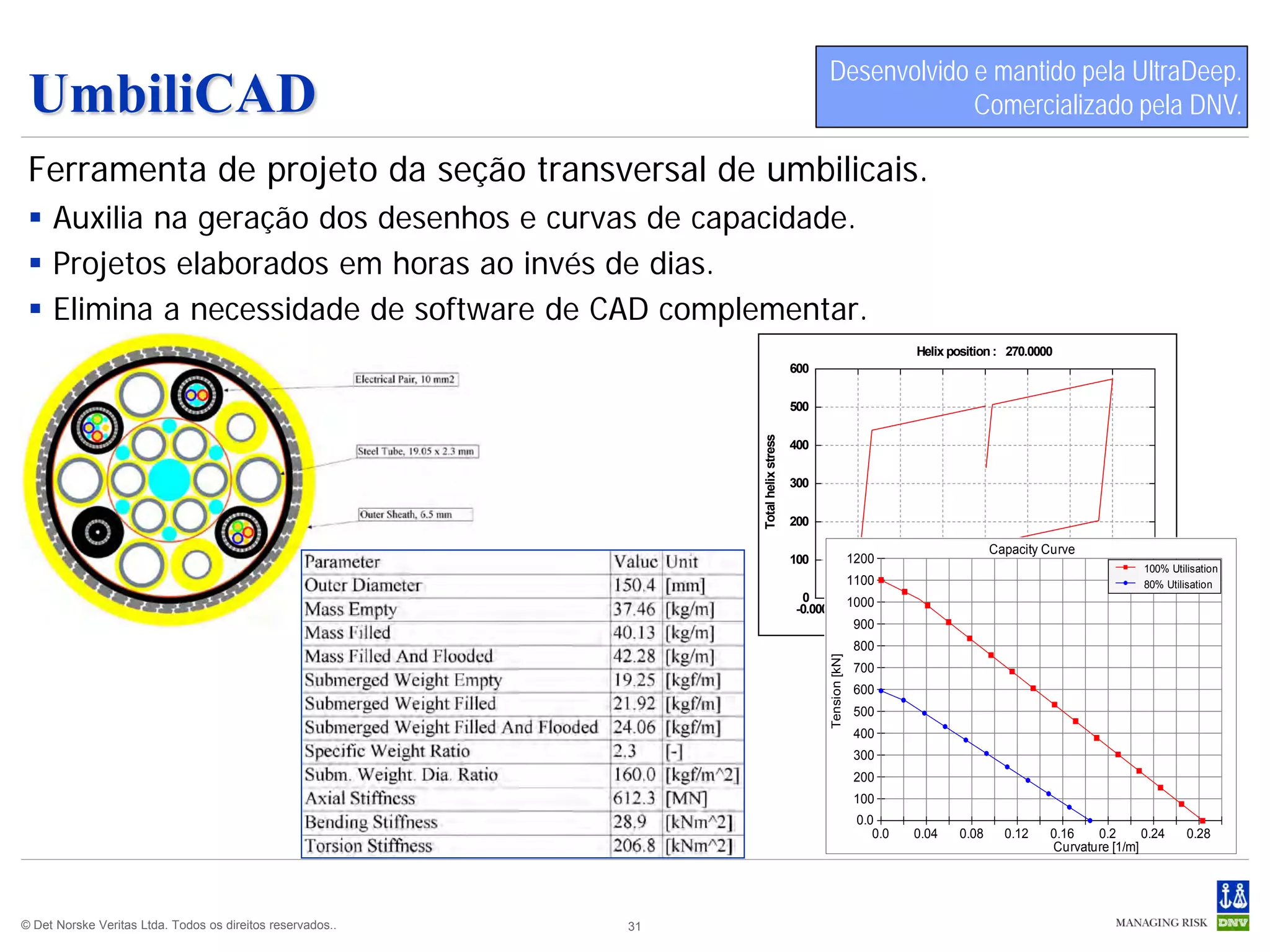

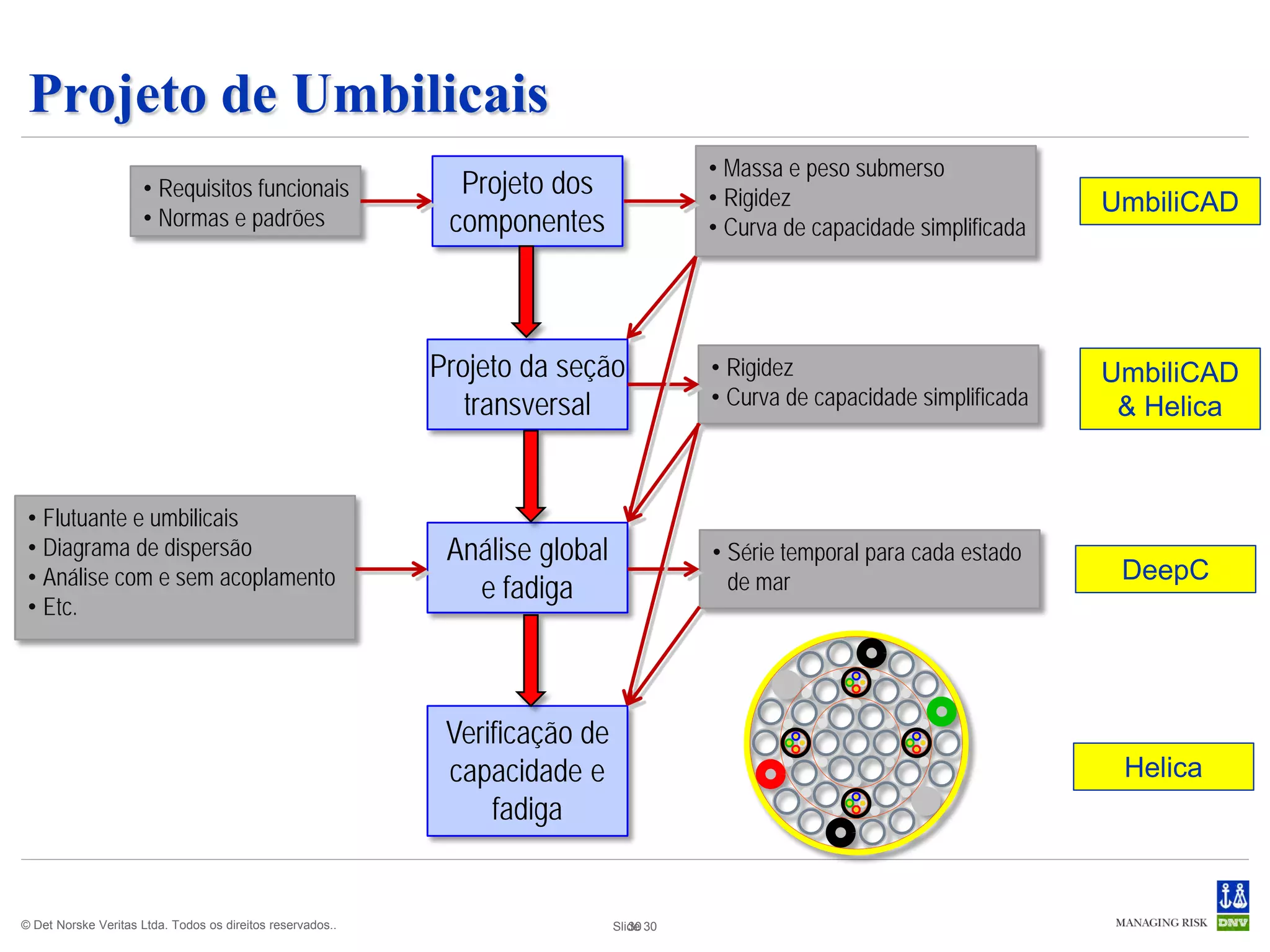

      -    UmbiliCAD para desenho da seção transversal

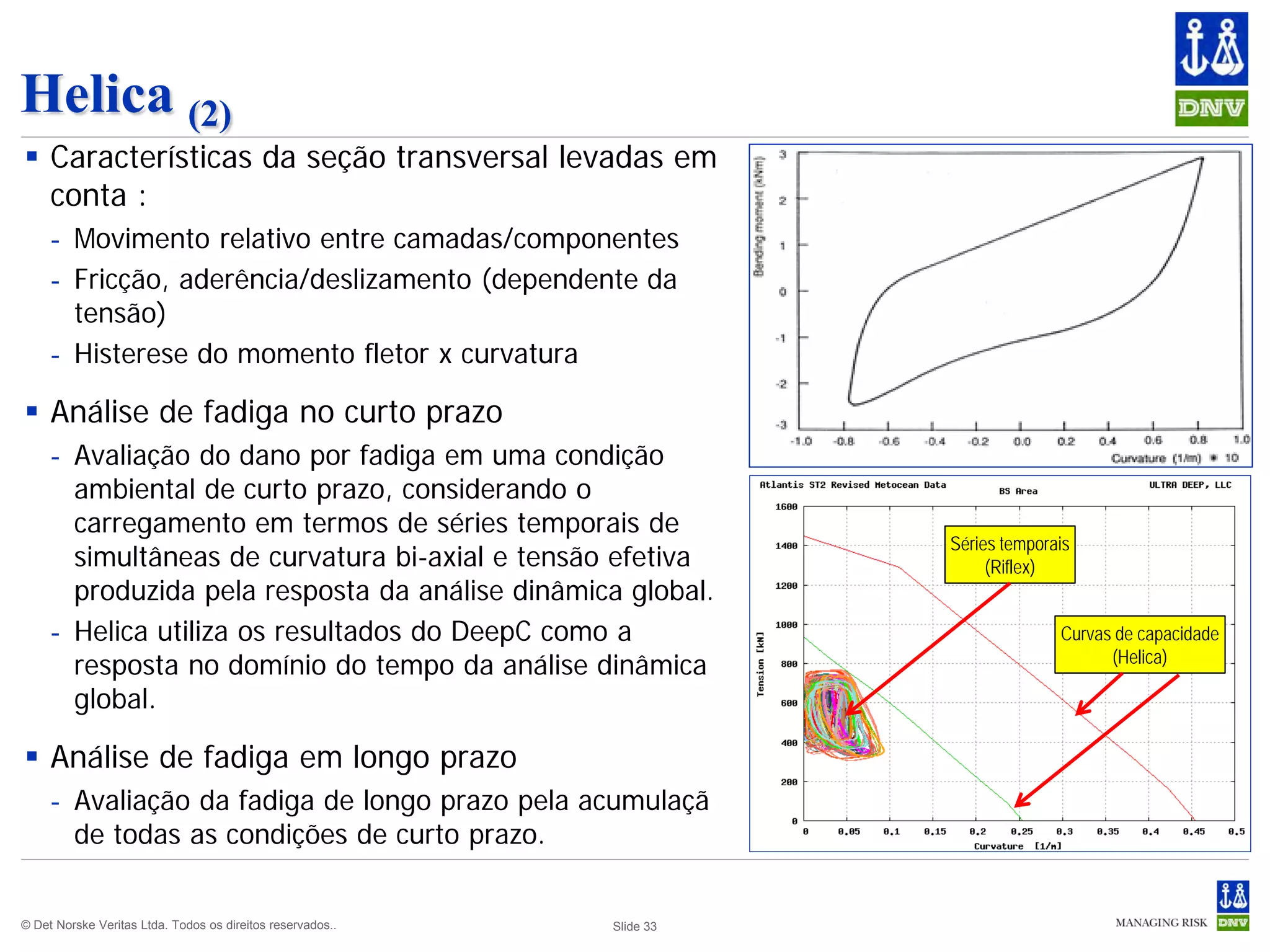

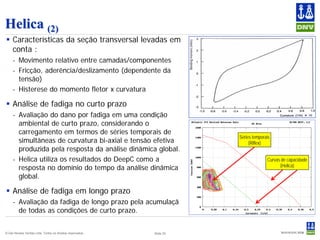

      -    Helica para tensão e fadiga na seção transversal
      -    Vivana para análise de VIV
   Risers

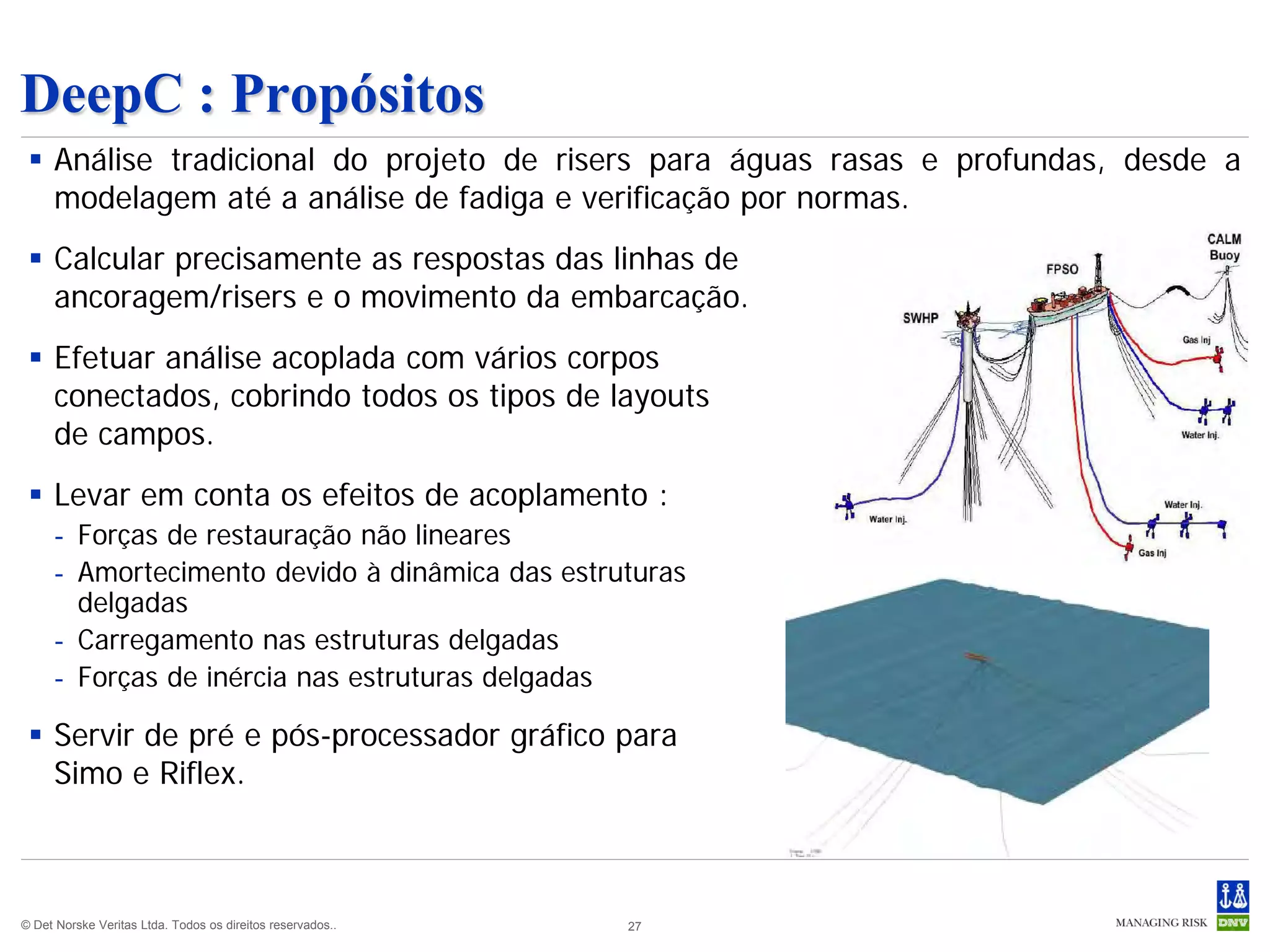

      - DeepC para projeto dos risers
      - Riflex para análise no domínio to tempo
      - Vivana para análise de VIV

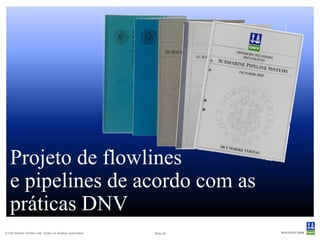

   Flowlines e pipelines

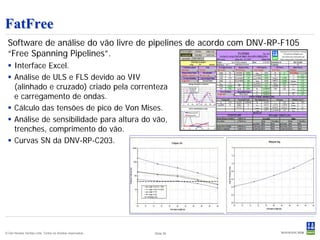

      -    FatFree para cálculo do free-span de acordo com DNV RP-F105

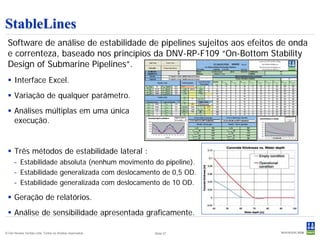

      -    StableLines para on-bottom stability de acordo com DNV RP-F109

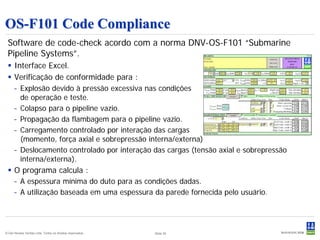

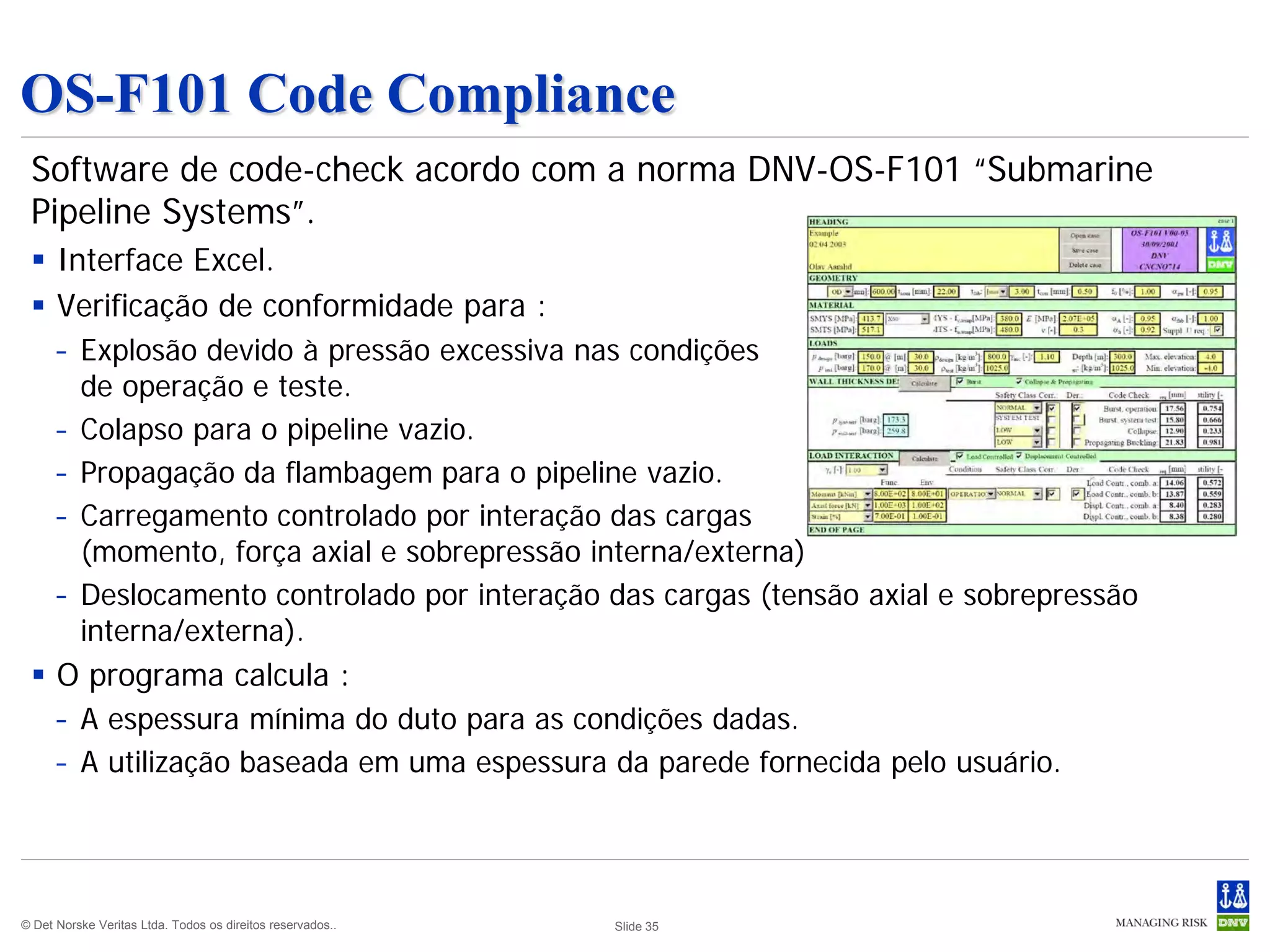

      -    DNV-OS-F101 Code Compliance para sistemas de pipeline submarinos

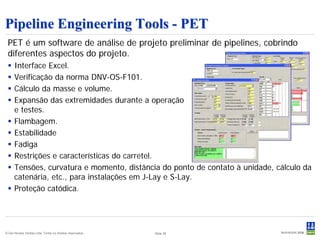

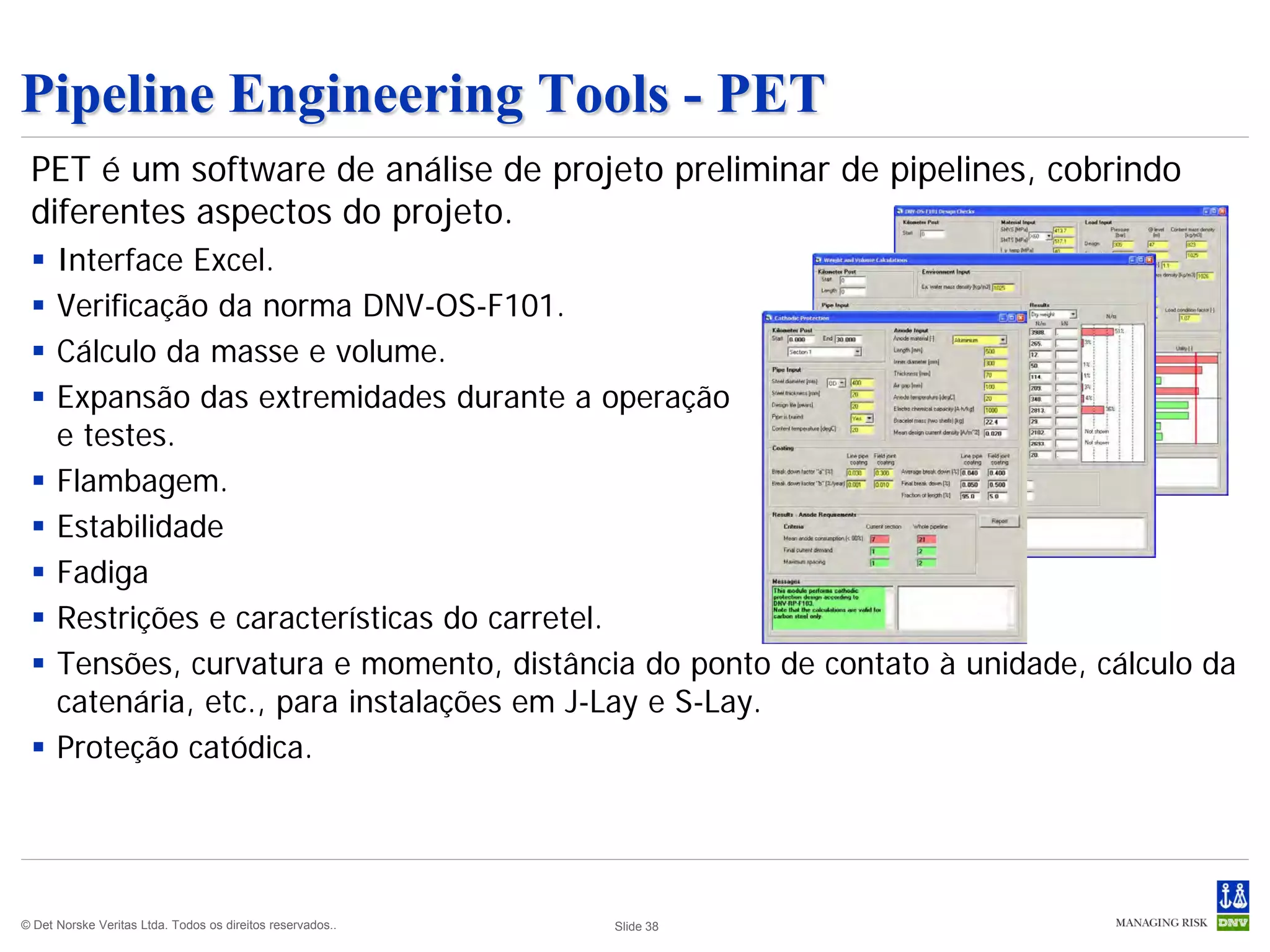

      -    PET (Pipeline Engineering Tool) para projeto preliminar de pipelines
      -    Vivana para análise de VIV

© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 8

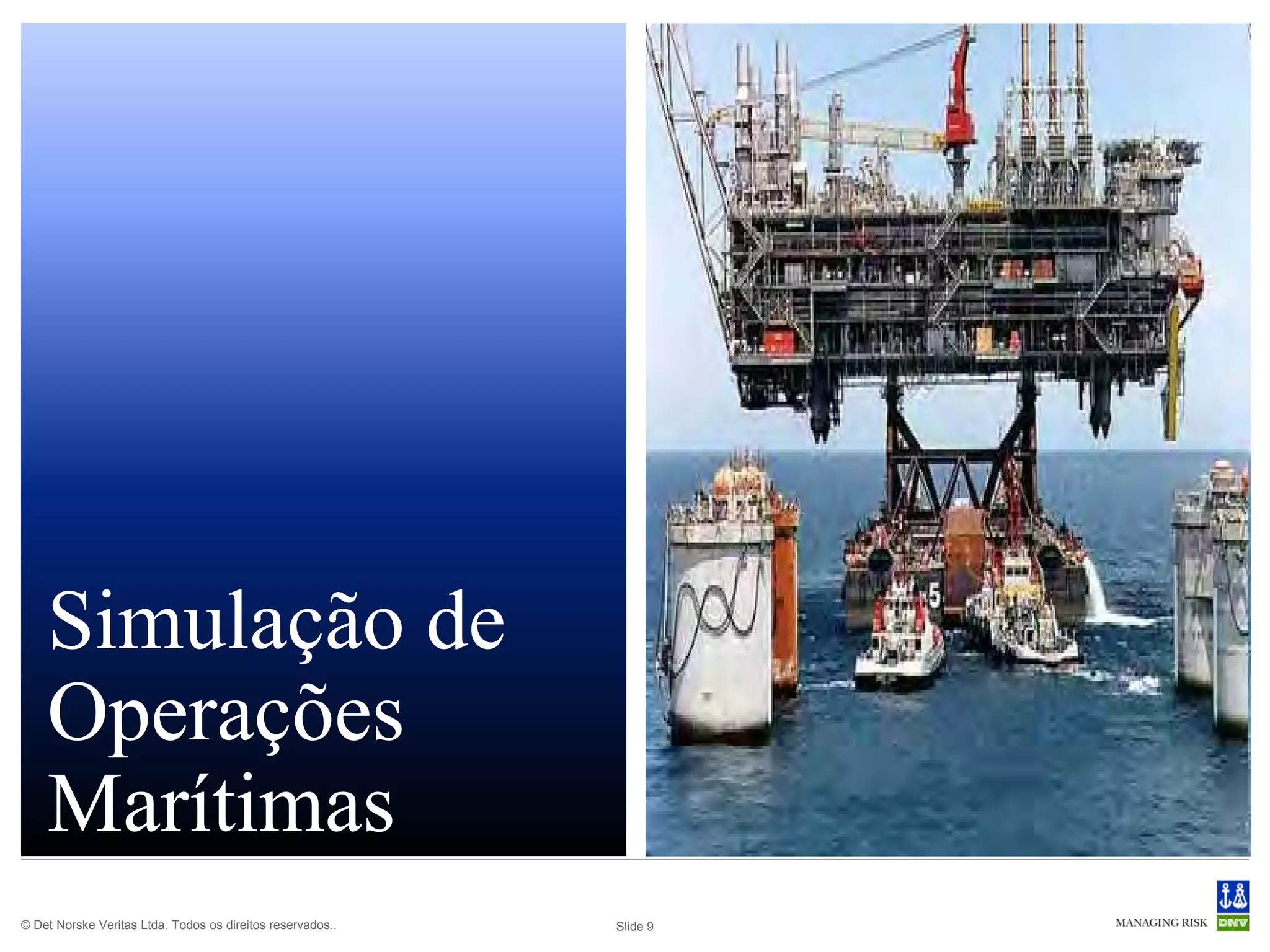

Simulação de
    Operações
    Marítimas
© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 9

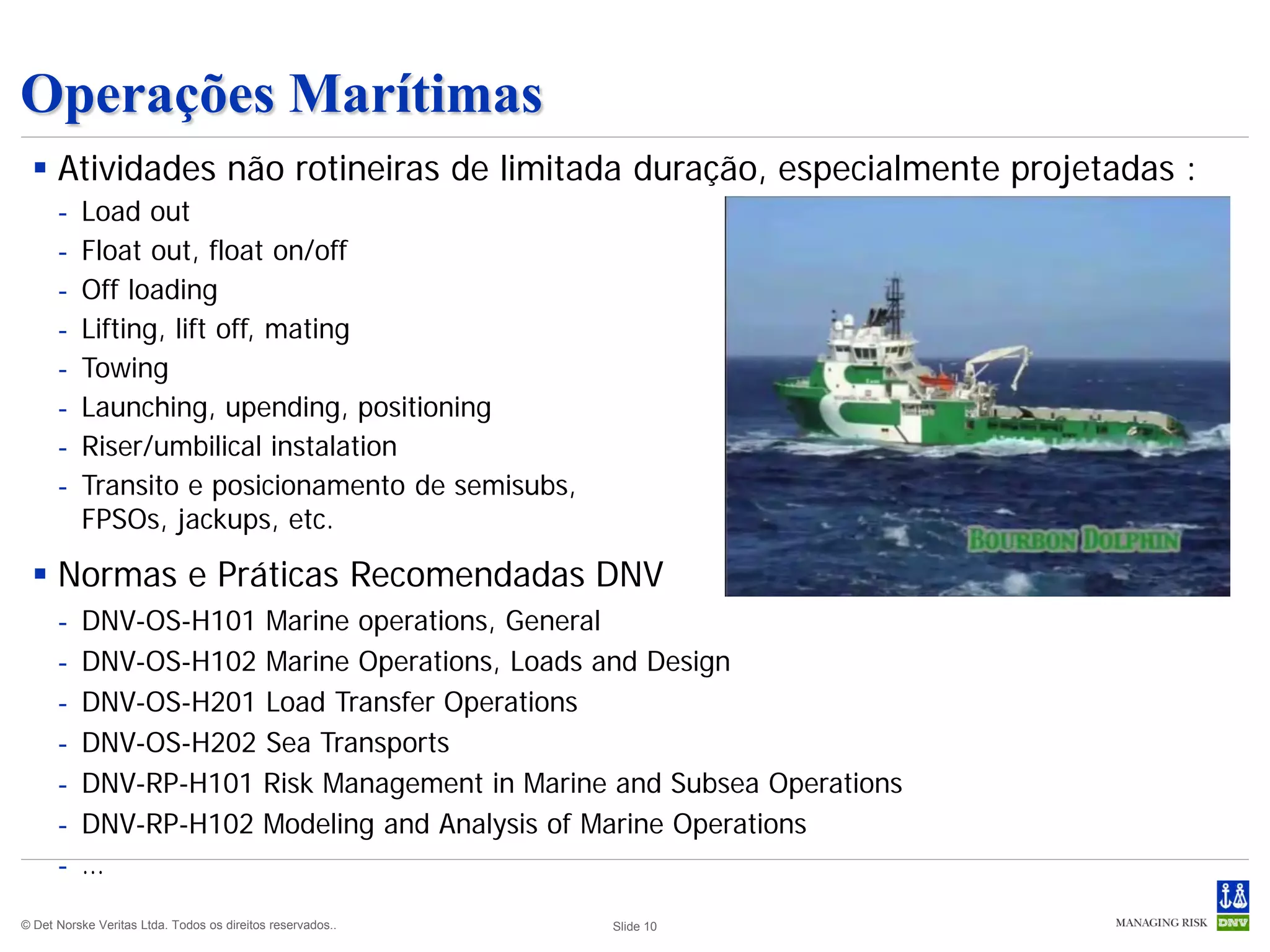

Operações Marítimas
  Atividades não rotineiras de limitada duração, especialmente projetadas :
      -   Load out
      -   Float out, float on/off
      -   Off loading
      -   Lifting, lift off, mating
      -   Towing
      -   Launching, upending, positioning
      -   Riser/umbilical instalation
      -   Transito e posicionamento de semisubs,
          FPSOs, jackups, etc.

  Normas e Práticas Recomendadas DNV
      -   DNV-OS-H101 Marine operations, General
      -   DNV-OS-H102 Marine Operations, Loads and Design
      -   DNV-OS-H201 Load Transfer Operations
      -   DNV-OS-H202 Sea Transports
      -   DNV-RP-H101 Risk Management in Marine and Subsea Operations
      -   DNV-RP-H102 Modeling and Analysis of Marine Operations
      -   …
© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 10
Desenvolvido e mantido pela Marintek.

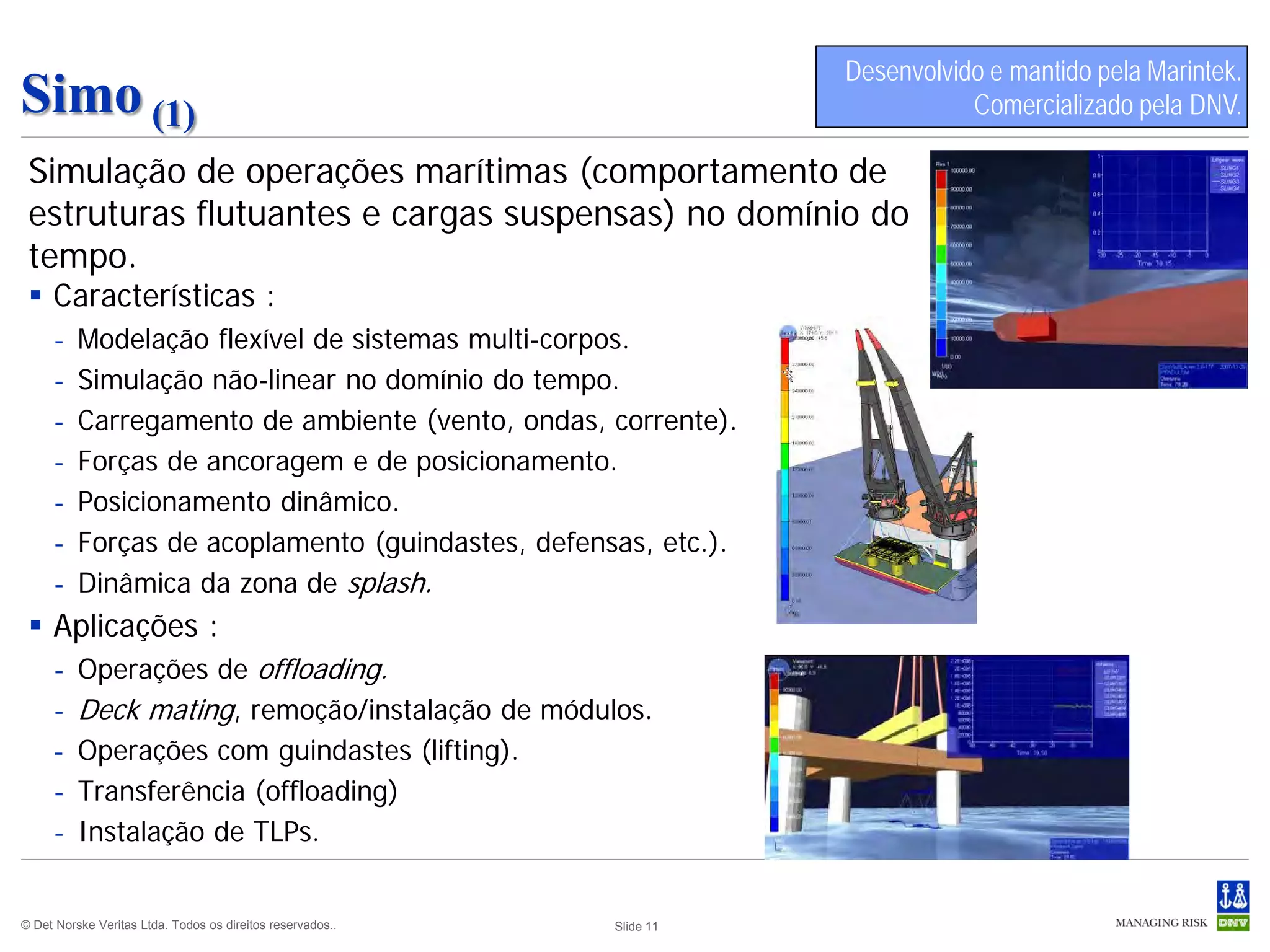

Simo (1)                                                                          Comercializado pela DNV.

 Simulação de operações marítimas (comportamento de
 estruturas flutuantes e cargas suspensas) no domínio do
 tempo.
  Características :
     -    Modelação flexível de sistemas multi-corpos.
     -    Simulação não-linear no domínio do tempo.
     -    Carregamento de ambiente (vento, ondas, corrente).
     -    Forças de ancoragem e de posicionamento.
     -    Posicionamento dinâmico.
     -    Forças de acoplamento (guindastes, defensas, etc.).
     -    Dinâmica da zona de splash.
  Aplicações :
     -    Operações de offloading.
     -    Deck mating, remoção/instalação de módulos.
     -    Operações com guindastes (lifting).
     -    Transferência (offloading)
     -    Instalação de TLPs.


© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 11

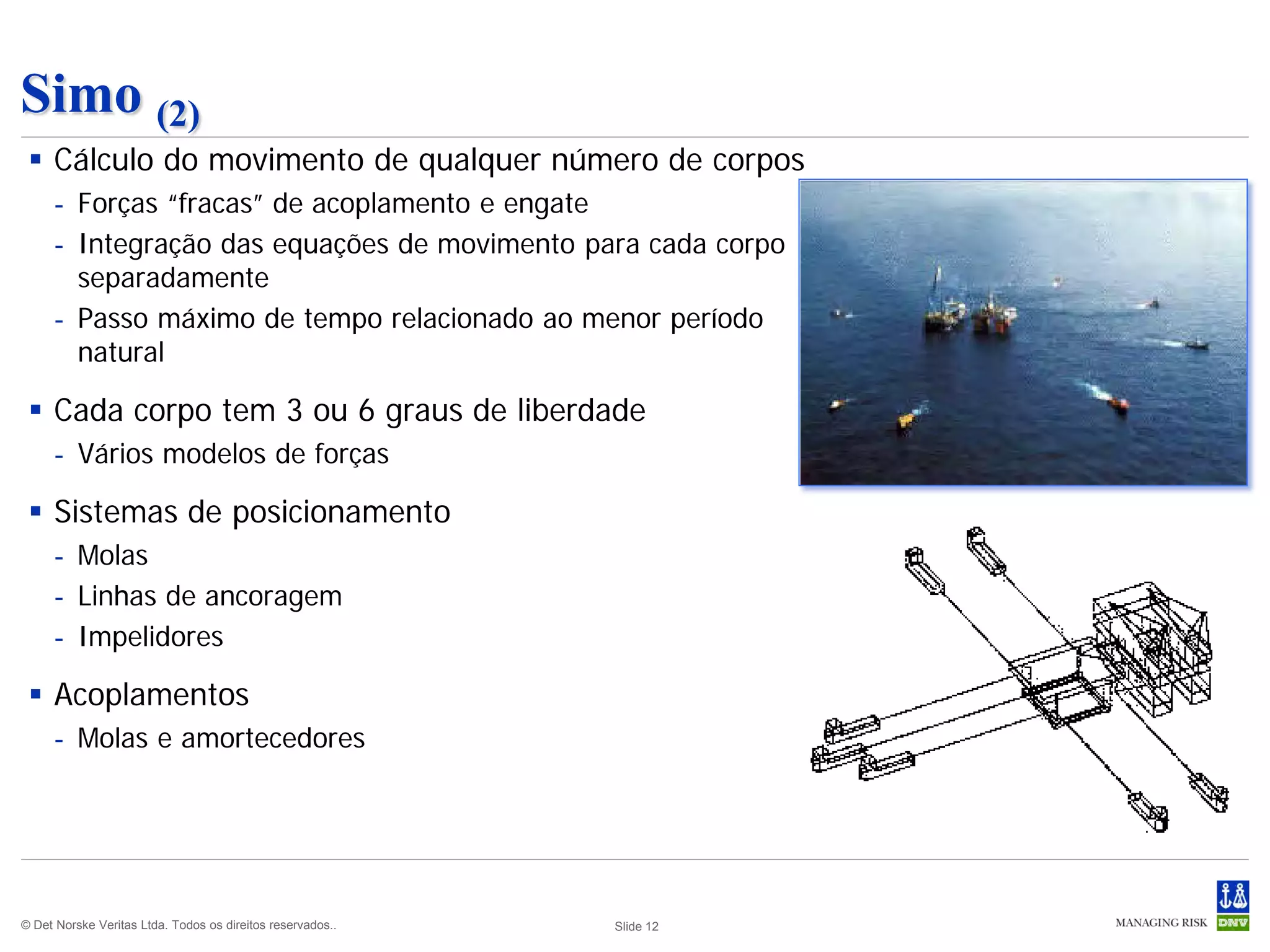

Simo (2)
  Cálculo do movimento de qualquer número de corpos
     - Forças “fracas” de acoplamento e engate
     - Integração das equações de movimento para cada corpo
       separadamente
     - Passo máximo de tempo relacionado ao menor período
       natural

  Cada corpo tem 3 ou 6 graus de liberdade
     - Vários modelos de forças

  Sistemas de posicionamento
     - Molas
     - Linhas de ancoragem
     - Impelidores

  Acoplamentos
     - Molas e amortecedores




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 12

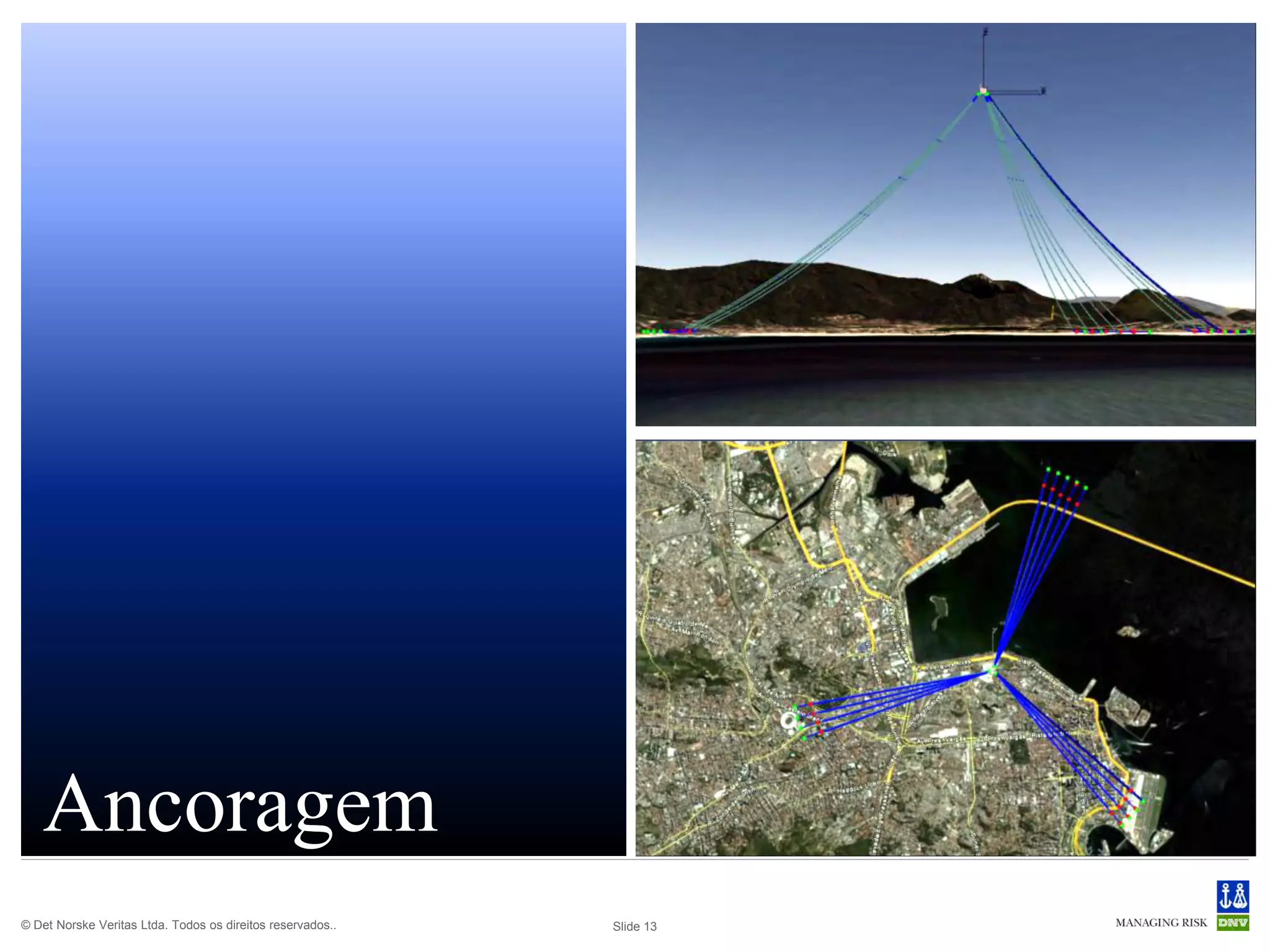

Cidade do
                                                                                                         Samba


                                                                         Maracanã


                                                                                                                                 Aeroporto

   Ancoragem                                                                                                                     Santos
                                                                                                                                 Dumont

                                                                  Imagens de Oceânica Engenharia, Consultoria e Projetos Ltda.

© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 13
Desenvolvido e mantido pela Marintek.

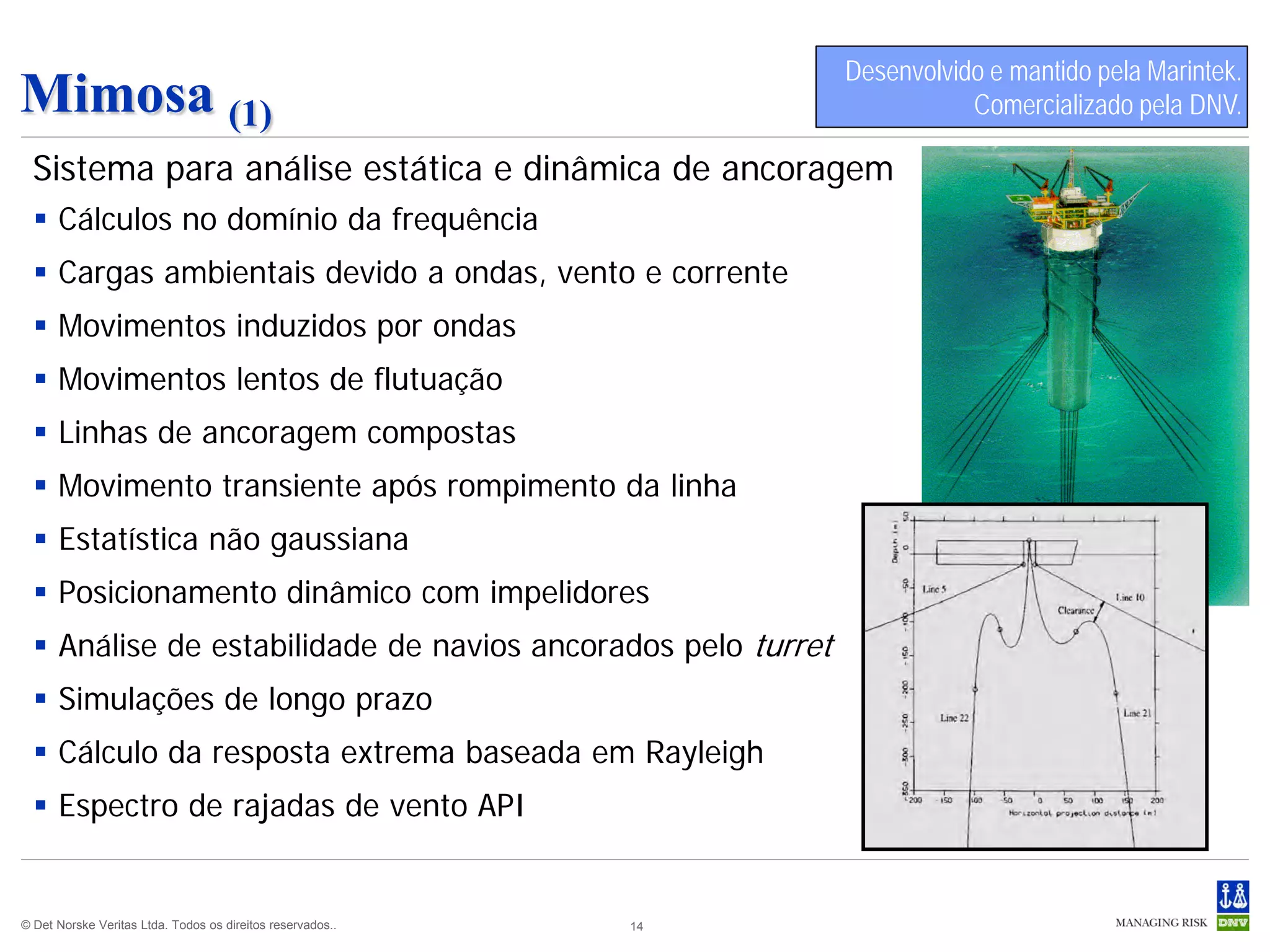

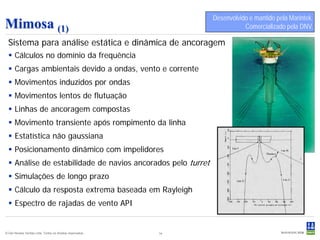

Mimosa (1)                                                                  Comercializado pela DNV.

  Sistema para análise estática e dinâmica de ancoragem
   Cálculos no domínio da frequência
   Cargas ambientais devido a ondas, vento e corrente
   Movimentos induzidos por ondas
   Movimentos lentos de flutuação
   Linhas de ancoragem compostas
   Movimento transiente após rompimento da linha
   Estatística não gaussiana
   Posicionamento dinâmico com impelidores
   Análise de estabilidade de navios ancorados pelo turret
   Simulações de longo prazo
   Cálculo da resposta extrema baseada em Rayleigh
   Espectro de rajadas de vento API


© Det Norske Veritas Ltda. Todos os direitos reservados..   14

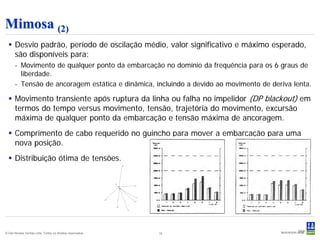

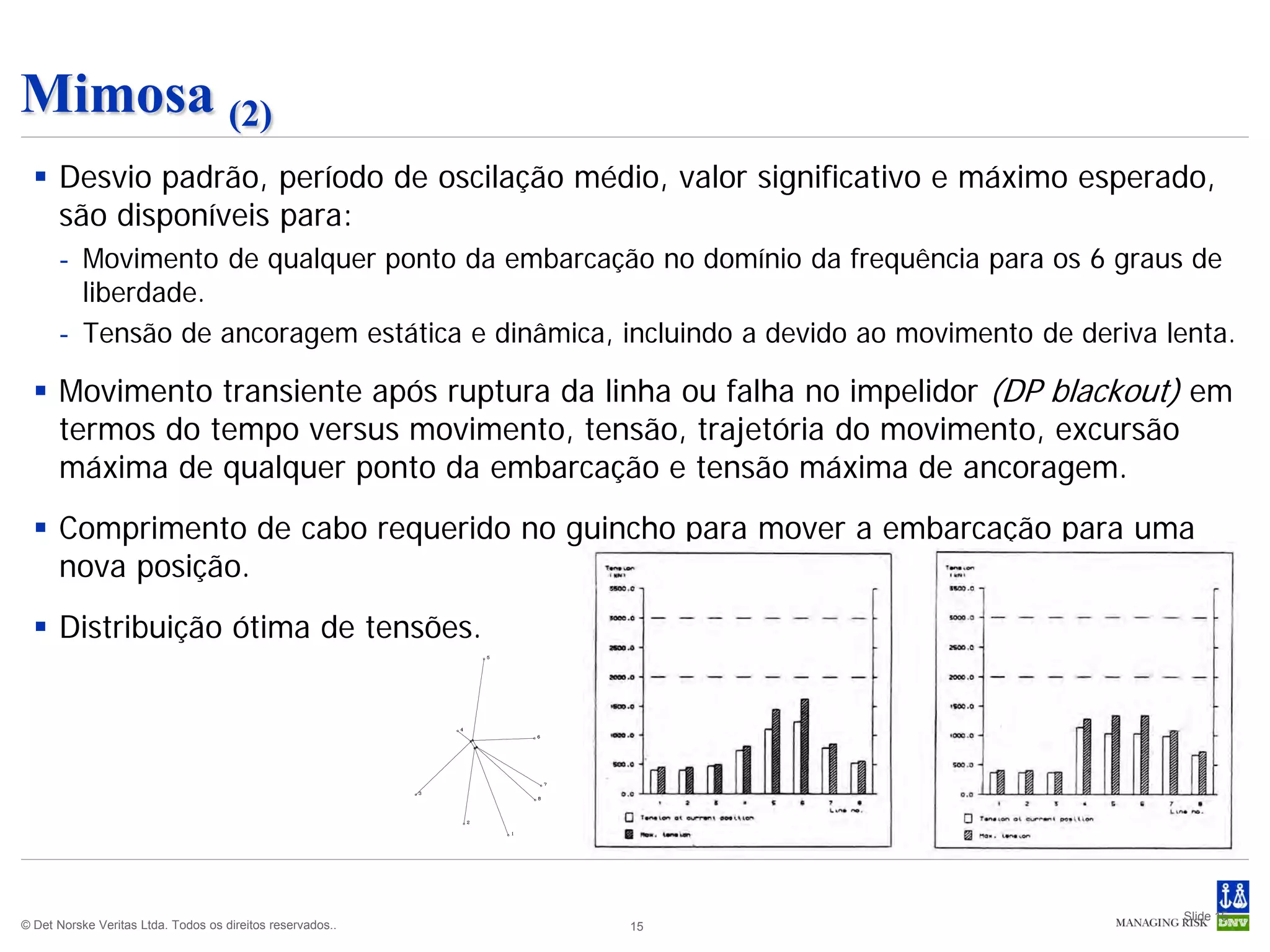

Mimosa (2)
   Desvio padrão, período de oscilação médio, valor significativo e máximo esperado,
    são disponíveis para:
      - Movimento de qualquer ponto da embarcação no domínio da frequência para os 6 graus de
        liberdade.
      - Tensão de ancoragem estática e dinâmica, incluindo a devido ao movimento de deriva lenta.

   Movimento transiente após ruptura da linha ou falha no impelidor (DP blackout) em
    termos do tempo versus movimento, tensão, trajetória do movimento, excursão
    máxima de qualquer ponto da embarcação e tensão máxima de ancoragem.
   Comprimento de cabo requerido no guincho para mover a embarcação para uma
    nova posição.
   Distribuição ótima de tensões.




                                                                                            Slide 15
© Det Norske Veritas Ltda. Todos os direitos reservados..   15

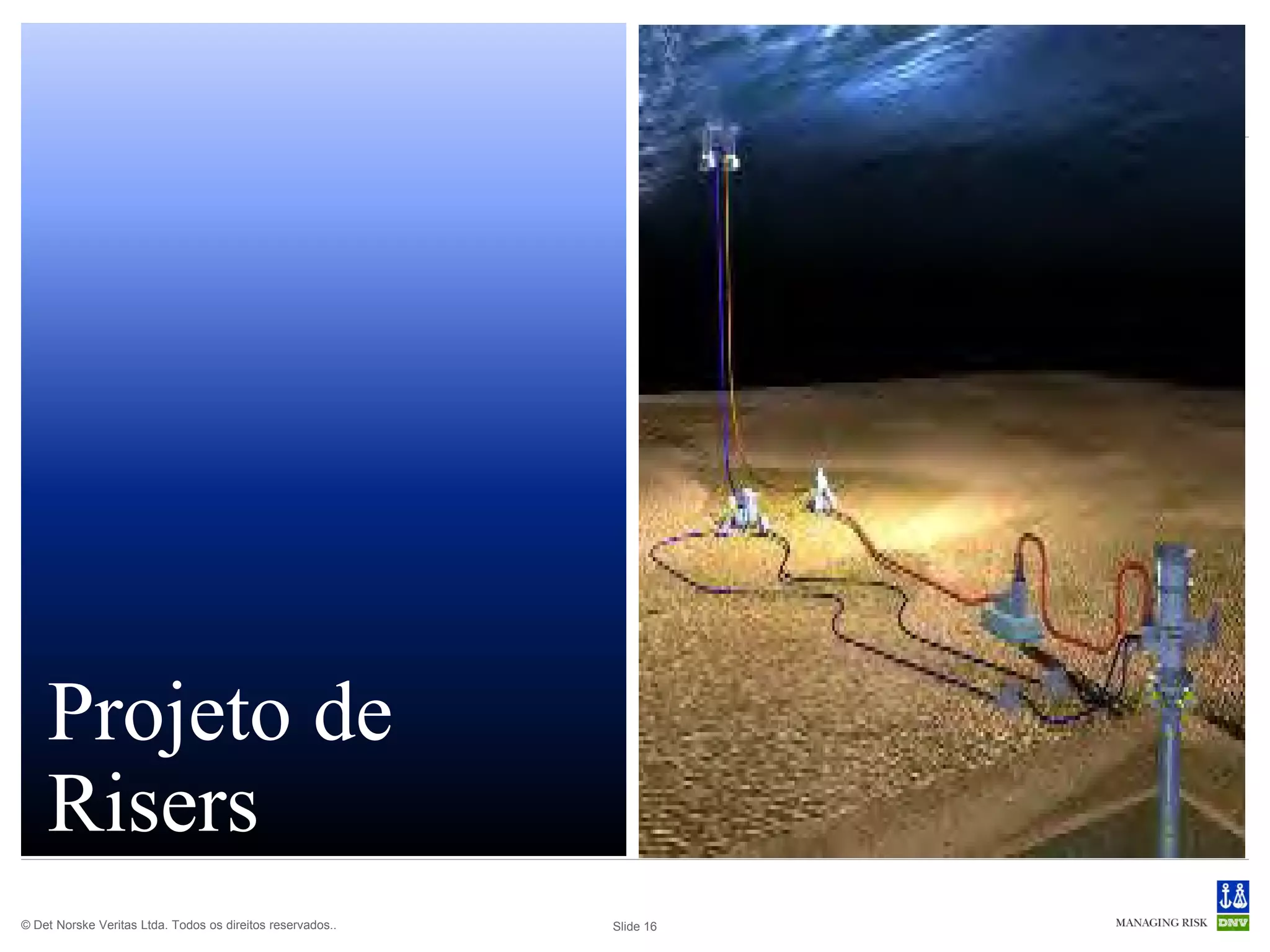

Projeto de
    Risers
© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 16

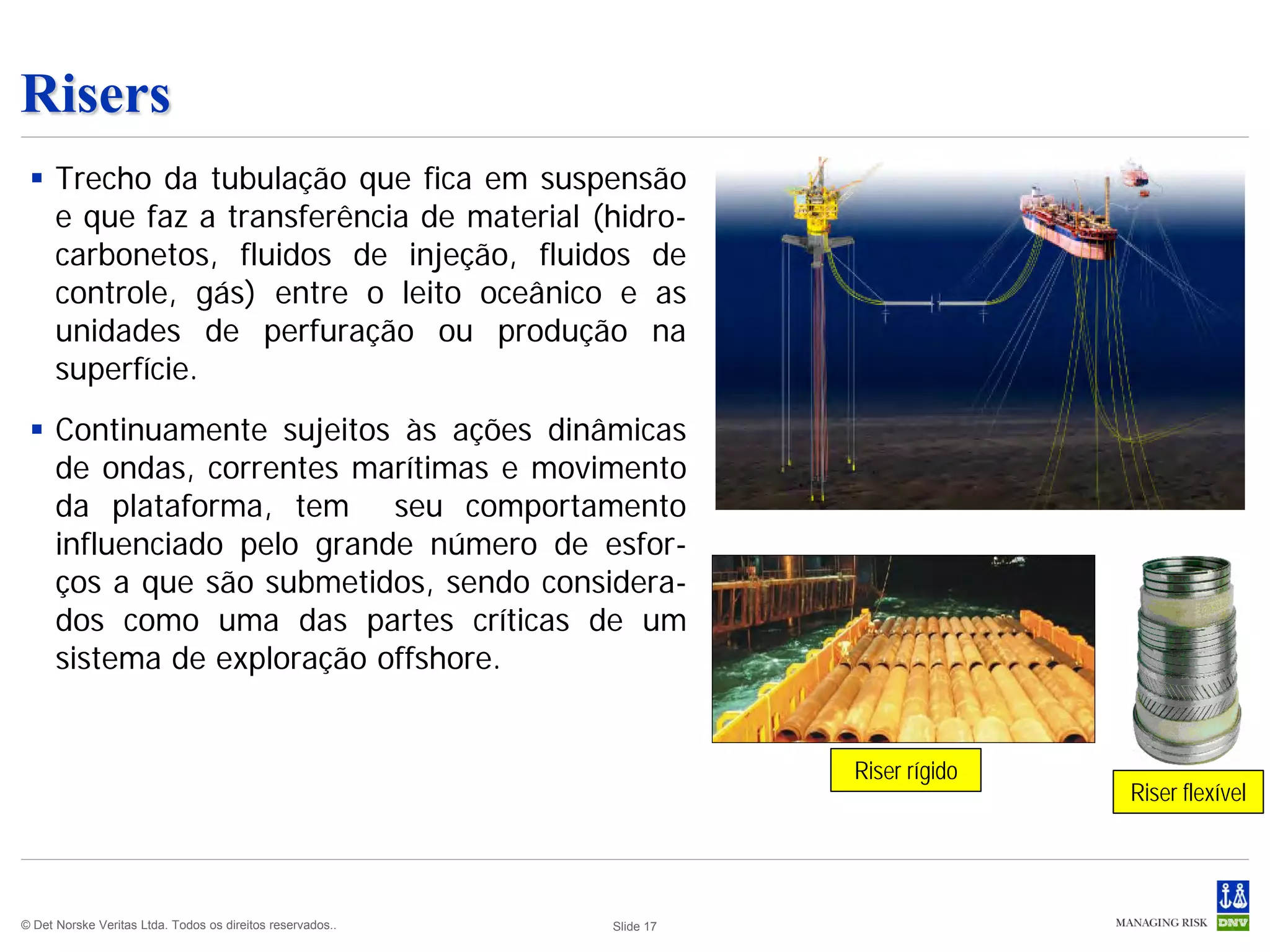

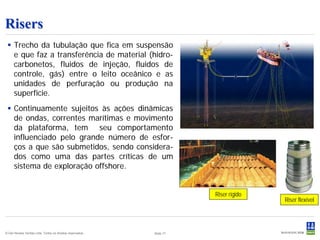

Risers
  Trecho da tubulação que fica em suspensão
   e que faz a transferência de material (hidro-
   carbonetos, fluidos de injeção, fluidos de
   controle, gás) entre o leito oceânico e as
   unidades de perfuração ou produção na
   superfície.
  Continuamente sujeitos às ações dinâmicas
   de ondas, correntes marítimas e movimento
   da plataforma, tem seu comportamento
   influenciado pelo grande número de esfor-
   ços a que são submetidos, sendo considera-
   dos como uma das partes críticas de um
   sistema de exploração offshore.


                                                                       Riser rígido
                                                                                      Riser flexível




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 17

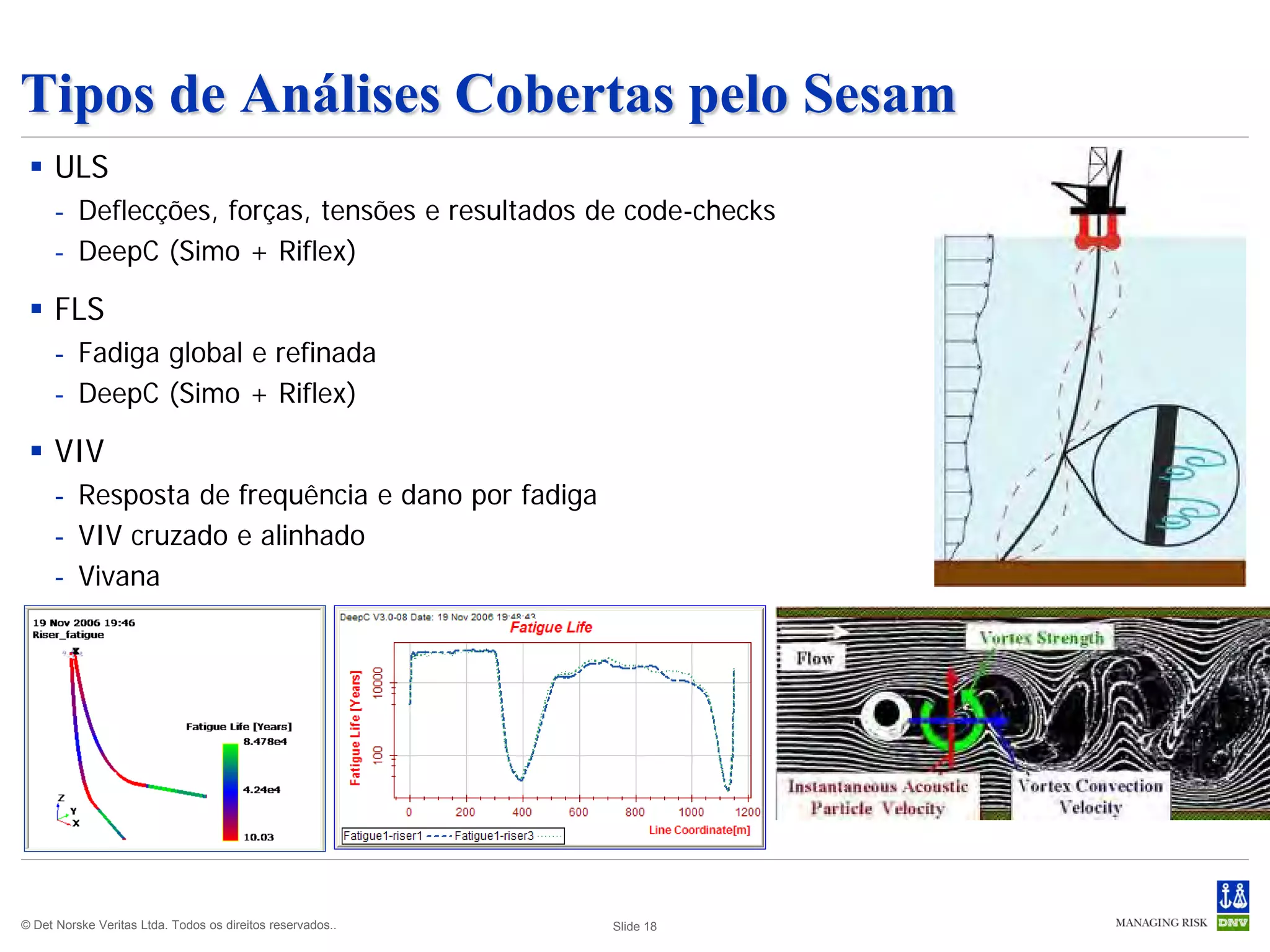

Tipos de Análises Cobertas pelo Sesam
  ULS
      - Deflecções, forças, tensões e resultados de code-checks

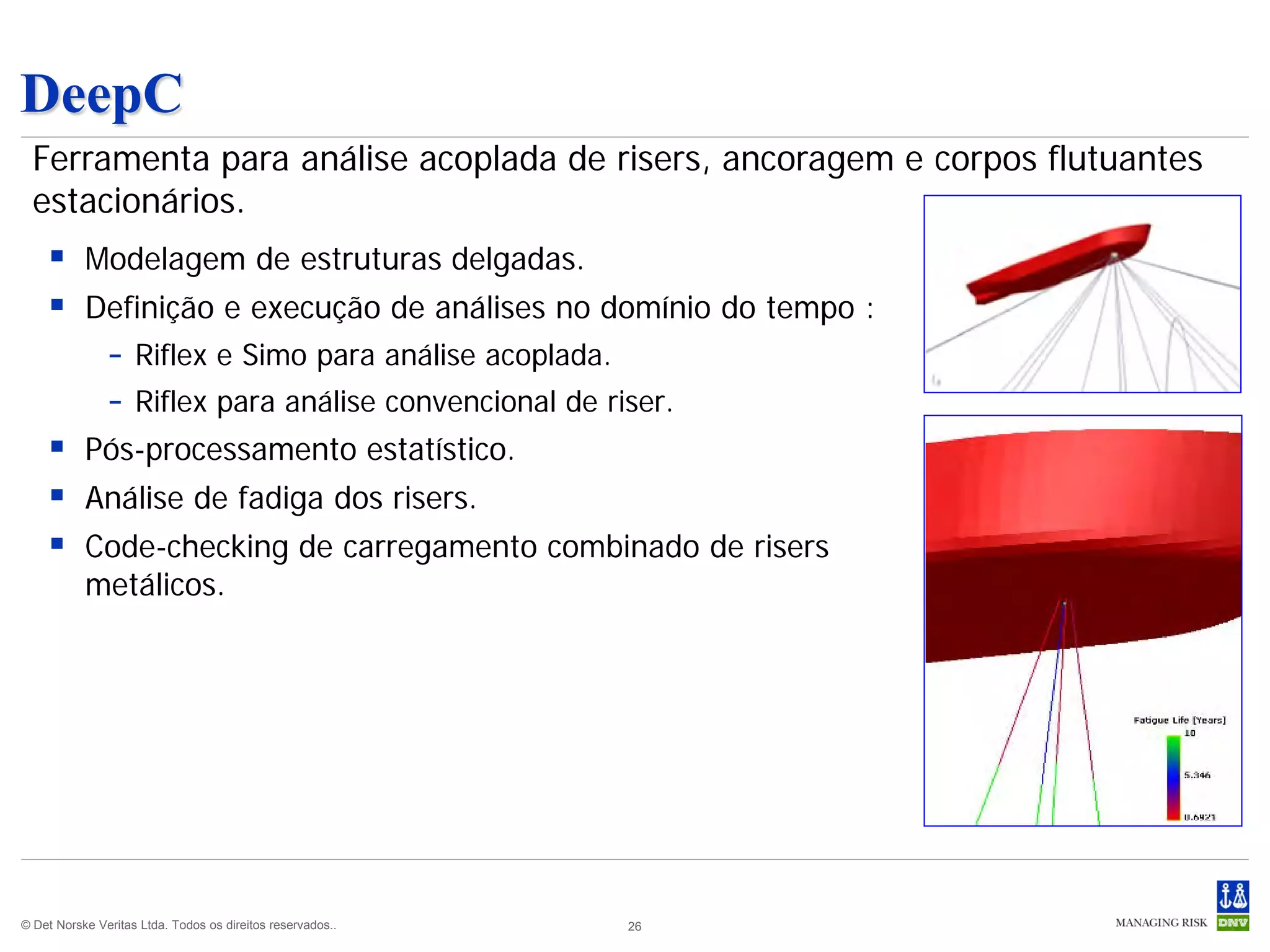

      - DeepC (Simo + Riflex)

  FLS
      - Fadiga global e refinada
      - DeepC (Simo + Riflex)

  VIV
      - Resposta de frequência e dano por fadiga
      - VIV cruzado e alinhado
      - Vivana




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 18
Desenvolvido e mantido pela Marintek.

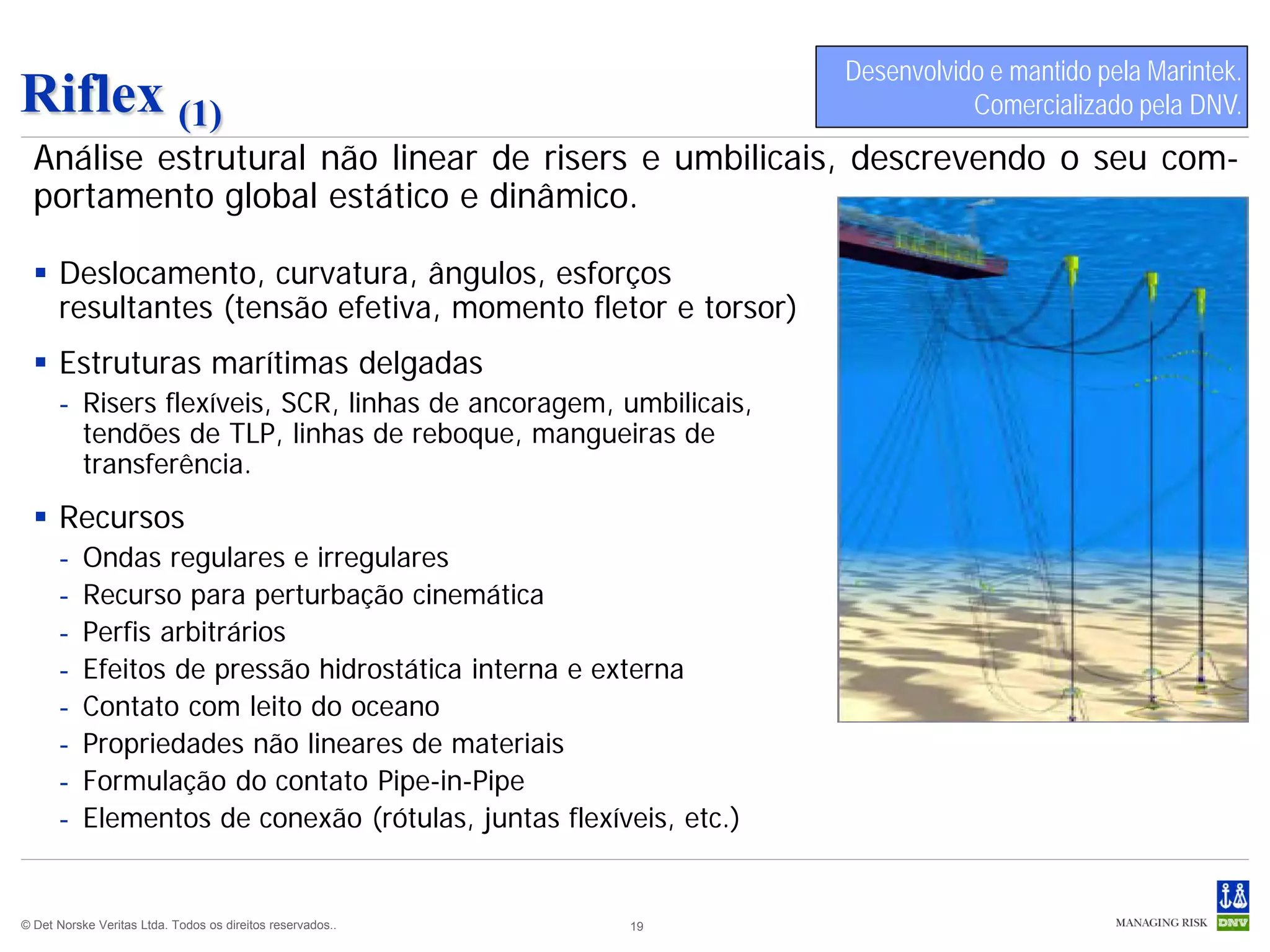

Riflex (1)                                                                     Comercializado pela DNV.
  Análise estrutural não linear de risers e umbilicais, descrevendo o seu com-
  portamento global estático e dinâmico.

   Deslocamento, curvatura, ângulos, esforços
    resultantes (tensão efetiva, momento fletor e torsor)
   Estruturas marítimas delgadas
      - Risers flexíveis, SCR, linhas de ancoragem, umbilicais,
        tendões de TLP, linhas de reboque, mangueiras de
        transferência.
   Recursos
      -    Ondas regulares e irregulares
      -    Recurso para perturbação cinemática
      -    Perfis arbitrários
      -    Efeitos de pressão hidrostática interna e externa
      -    Contato com leito do oceano
      -    Propriedades não lineares de materiais
      -    Formulação do contato Pipe-in-Pipe
      -    Elementos de conexão (rótulas, juntas flexíveis, etc.)


© Det Norske Veritas Ltda. Todos os direitos reservados..   19

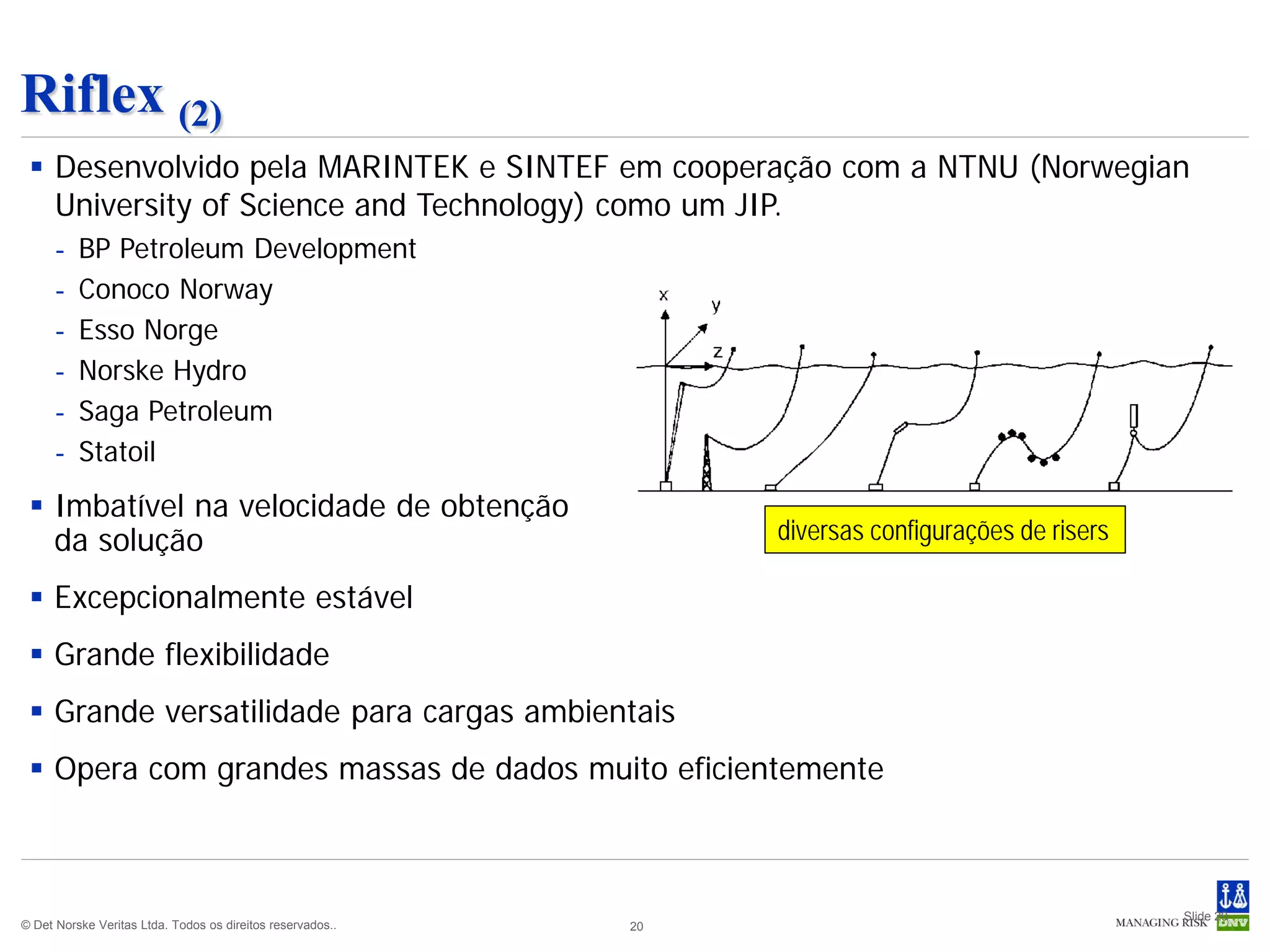

Riflex (2)
  Desenvolvido pela MARINTEK e SINTEF em cooperação com a NTNU (Norwegian
   University of Science and Technology) como um JIP.
      -   BP Petroleum Development
      -   Conoco Norway
      -   Esso Norge
      -   Norske Hydro
      -   Saga Petroleum
      -   Statoil
  Imbatível na velocidade de obtenção
   da solução                                                    diversas configurações de risers

  Excepcionalmente estável
  Grande flexibilidade
  Grande versatilidade para cargas ambientais
  Opera com grandes massas de dados muito eficientemente



                                                                                                    Slide 20
© Det Norske Veritas Ltda. Todos os direitos reservados..   20

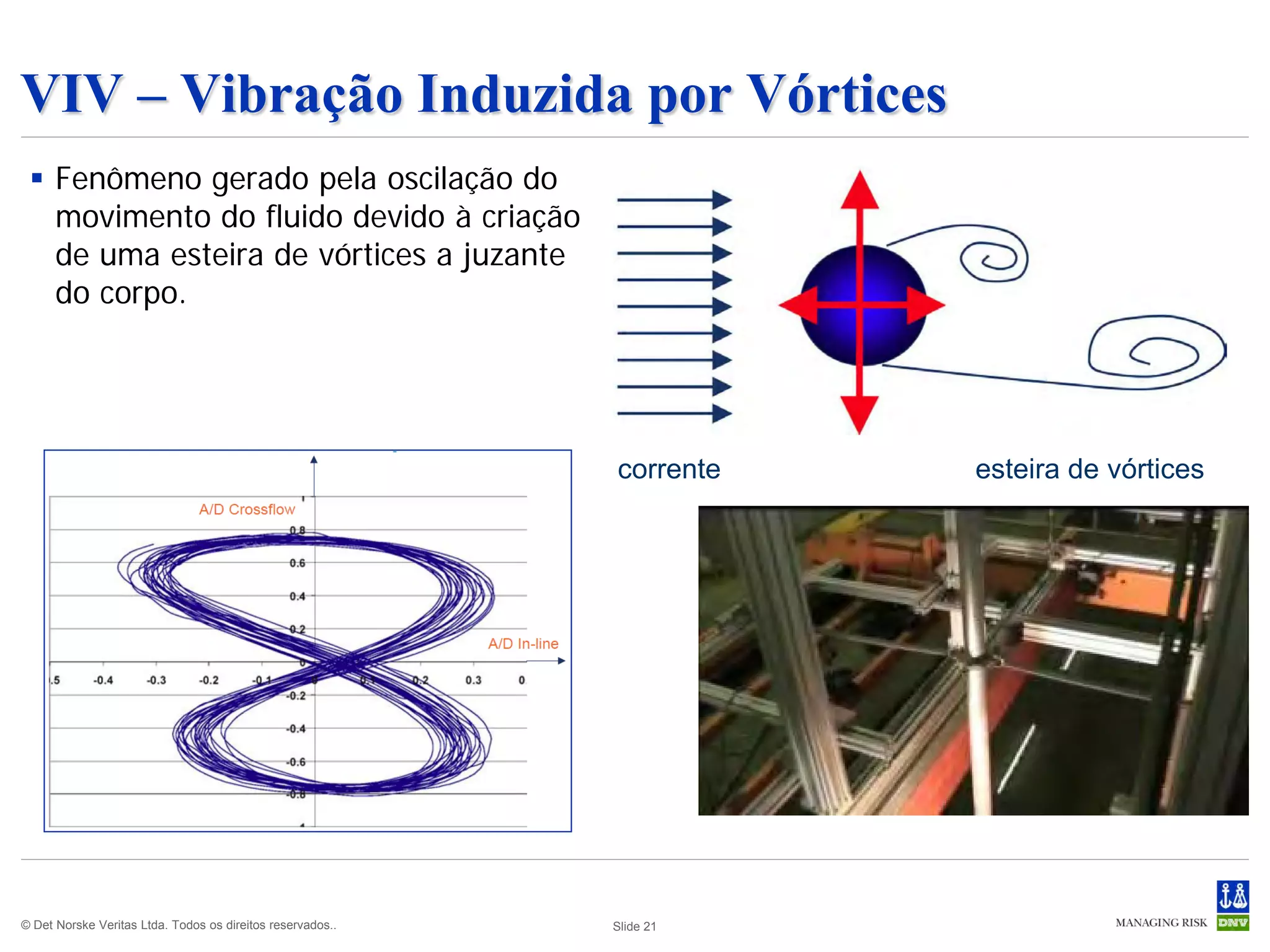

VIV – Vibração Induzida por Vórtices
  Fenômeno gerado pela oscilação do
   movimento do fluido devido à criação
   de uma esteira de vórtices a juzante
   do corpo.




                                                            corrente   esteira de vórtices




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 21

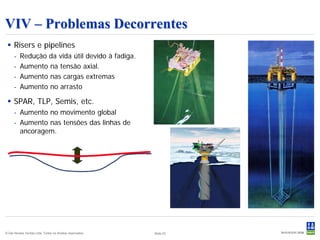

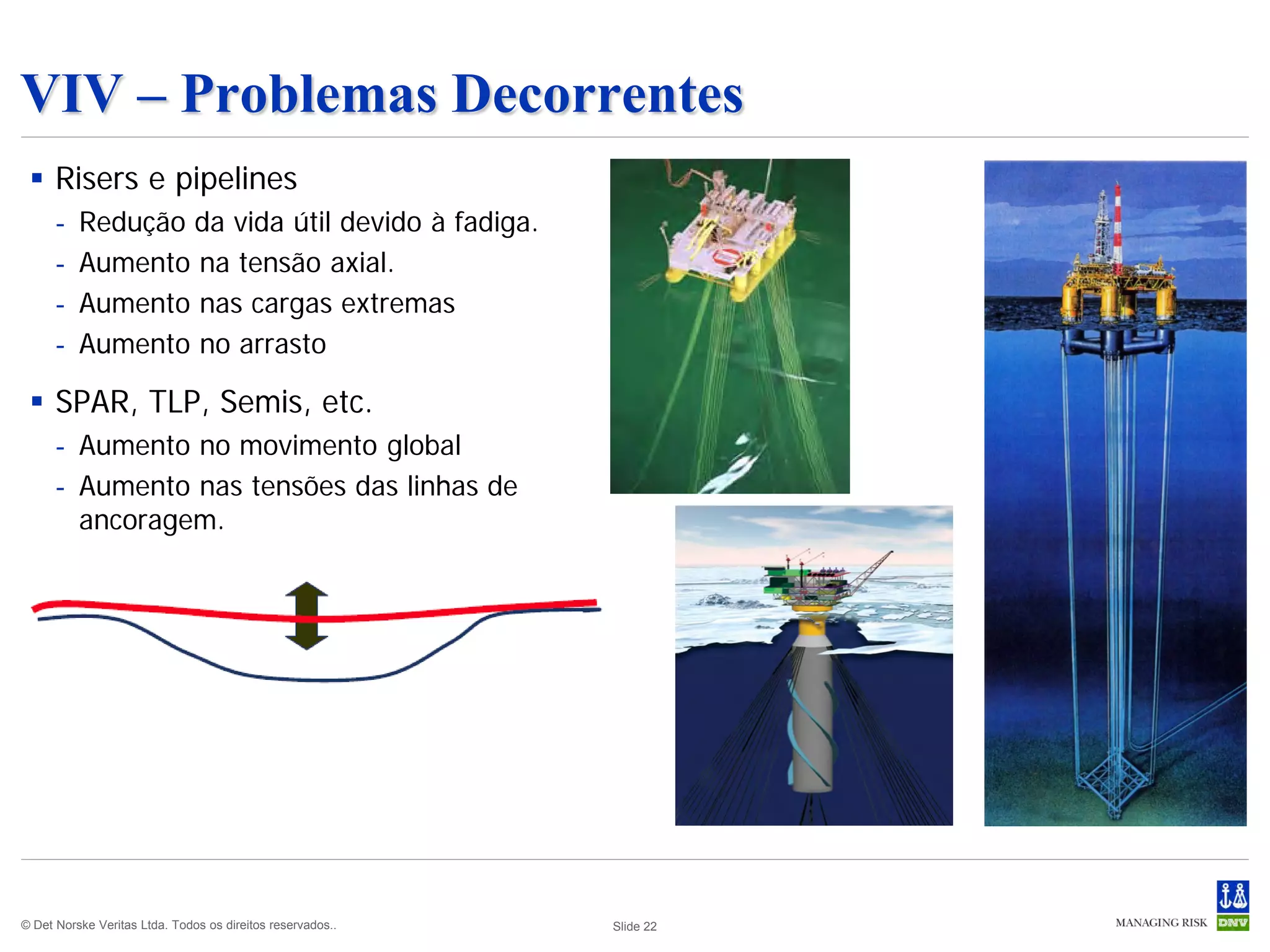

VIV – Problemas Decorrentes
  Risers e pipelines
      -   Redução da vida útil devido à fadiga.
      -   Aumento na tensão axial.
      -   Aumento nas cargas extremas
      -   Aumento no arrasto

  SPAR, TLP, Semis, etc.
      - Aumento no movimento global
      - Aumento nas tensões das linhas de
        ancoragem.




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 22
Desenvolvido e mantido pela Marintek e NTMU.
Vivana                                                                                     Comercializado pela DNV.

  Cálculo de VIV em estruturas esbeltas sujeitas à correnteza.
   Extensão opcional do Riflex.
   Análise estática e dinâmica
      - Utiliza o modelo e análise estática do Riflex
      - Utiliza o método de elementos finitos
      - Propriedades não constantes, tais como diâ-
        metro e rigidez
      - Sheared current
      - Leito marítimo desigual
      - Resposta 3D
   Análise de VIV
      -    No domínio da frequência
      -    Carregamento de VIV a partir de coeficientes semi-empíricos baseados em modelos.
      -    Frequências de resposta discretas
      -    Cálculo da amplitude do movimento e amplificação do arrasto
      -    Cálculo de fadiga.



© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 23

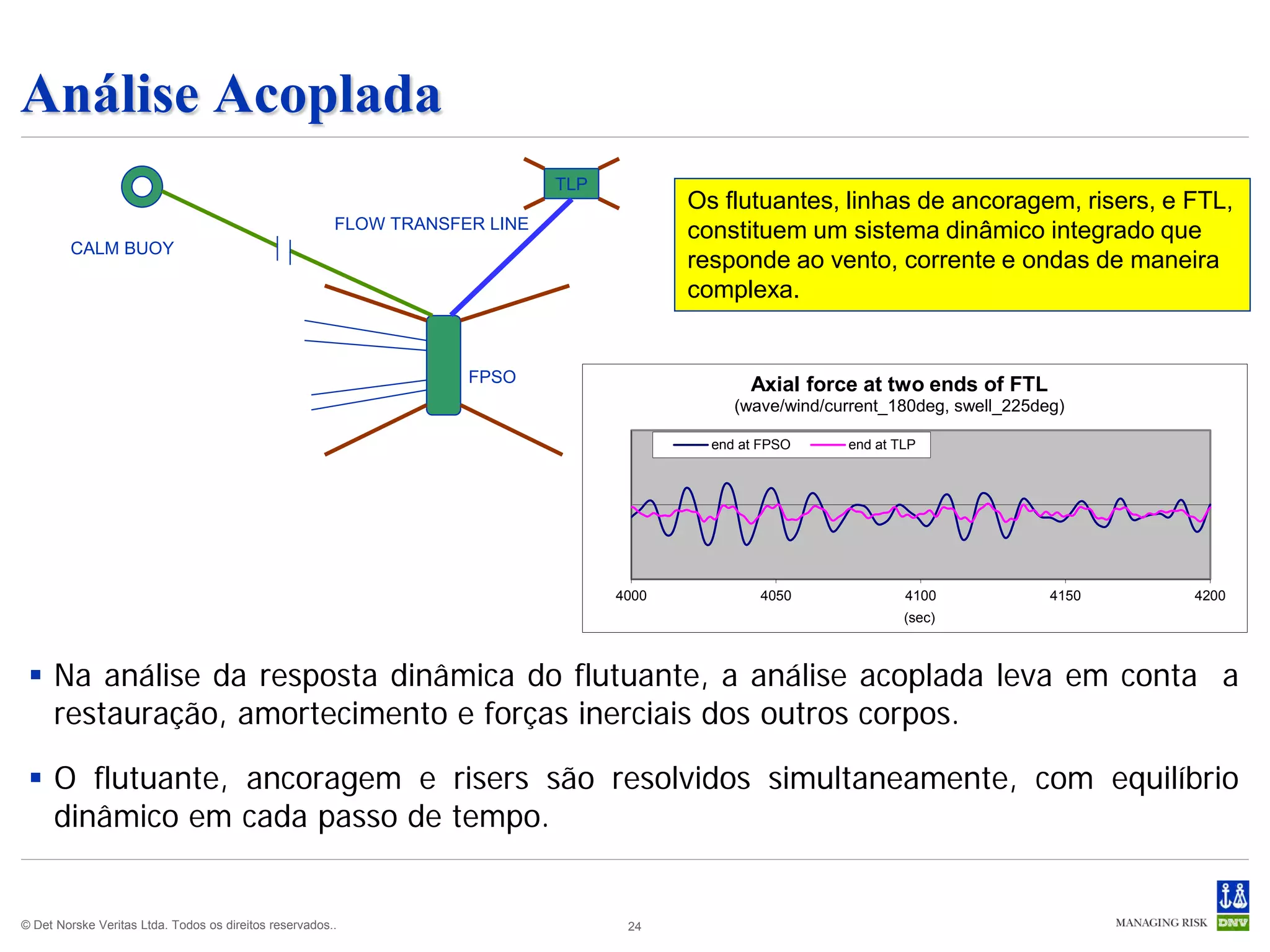

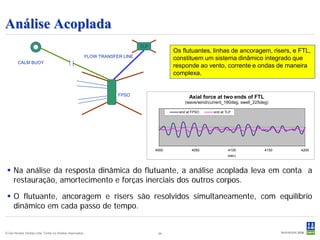

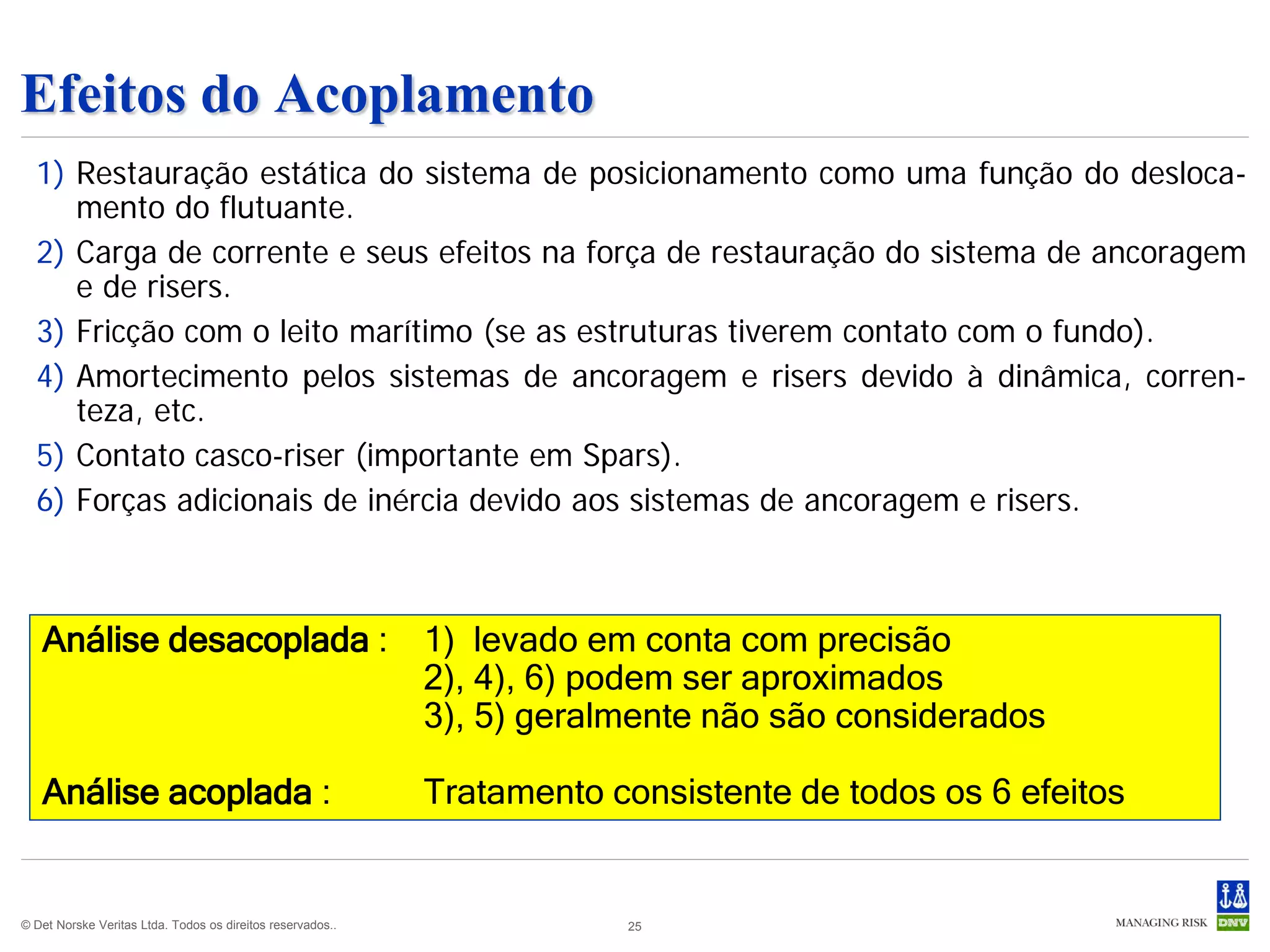

Análise Acoplada
                                                                             TLP
                                                                                          Os flutuantes, linhas de ancoragem, risers, e FTL,
                                                        FLOW TRANSFER LINE                constituem um sistema dinâmico integrado que
        CALM BUOY
                                                                                          responde ao vento, corrente e ondas de maneira
                                                                                          complexa.


                                                                    FPSO                         Axial force at two ends of FTL
                                                                                               (wave/wind/current_180deg, swell_225deg)

                                                                                            end at FPSO     end at TLP




                                                                                   4000           4050              4100             4150   4200
                                                                                                                    (sec)



  Na análise da resposta dinâmica do flutuante, a análise acoplada leva em conta a
   restauração, amortecimento e forças inerciais dos outros corpos.

  O flutuante, ancoragem e risers são resolvidos simultaneamente, com equilíbrio
   dinâmico em cada passo de tempo.


© Det Norske Veritas Ltda. Todos os direitos reservados..                           24
Efeitos do Acoplamento
  1) Restauração estática do sistema de posicionamento como uma função do desloca-
     mento do flutuante.
  2) Carga de corrente e seus efeitos na força de restauração do sistema de ancoragem
     e de risers.
  3) Fricção com o leito marítimo (se as estruturas tiverem contato com o fundo).
  4) Amortecimento pelos sistemas de ancoragem e risers devido à dinâmica, corren-
     teza, etc.
  5) Contato casco-riser (importante em Spars).
  6) Forças adicionais de inércia devido aos sistemas de ancoragem e risers.



   Análise desacoplada :                                    1) levado em conta com precisão
                                                            2), 4), 6) podem ser aproximados
                                                            3), 5) geralmente não são considerados

   Análise acoplada :                                       Tratamento consistente de todos os 6 efeitos


© Det Norske Veritas Ltda. Todos os direitos reservados..               25
DeepC
  Ferramenta para análise acoplada de risers, ancoragem e corpos flutuantes
  estacionários.
     Modelagem de estruturas delgadas.
     Definição e execução de análises no domínio do tempo :
                – Riflex e Simo para análise acoplada.
                – Riflex para análise convencional de riser.
     Pós-processamento estatístico.
     Análise de fadiga dos risers.
     Code-checking de carregamento combinado de risers
           metálicos.




© Det Norske Veritas Ltda. Todos os direitos reservados..   26
DeepC : Propósitos
  Análise tradicional do projeto de risers para águas rasas e profundas, desde a
   modelagem até a análise de fadiga e verificação por normas.
  Calcular precisamente as respostas das linhas de
   ancoragem/risers e o movimento da embarcação.
  Efetuar análise acoplada com vários corpos
   conectados, cobrindo todos os tipos de layouts
   de campos.
  Levar em conta os efeitos de acoplamento :
     - Forças de restauração não lineares
     - Amortecimento devido à dinâmica das estruturas
       delgadas
     - Carregamento nas estruturas delgadas
     - Forças de inércia nas estruturas delgadas

  Servir de pré e pós-processador gráfico para
   Simo e Riflex.



© Det Norske Veritas Ltda. Todos os direitos reservados..   27

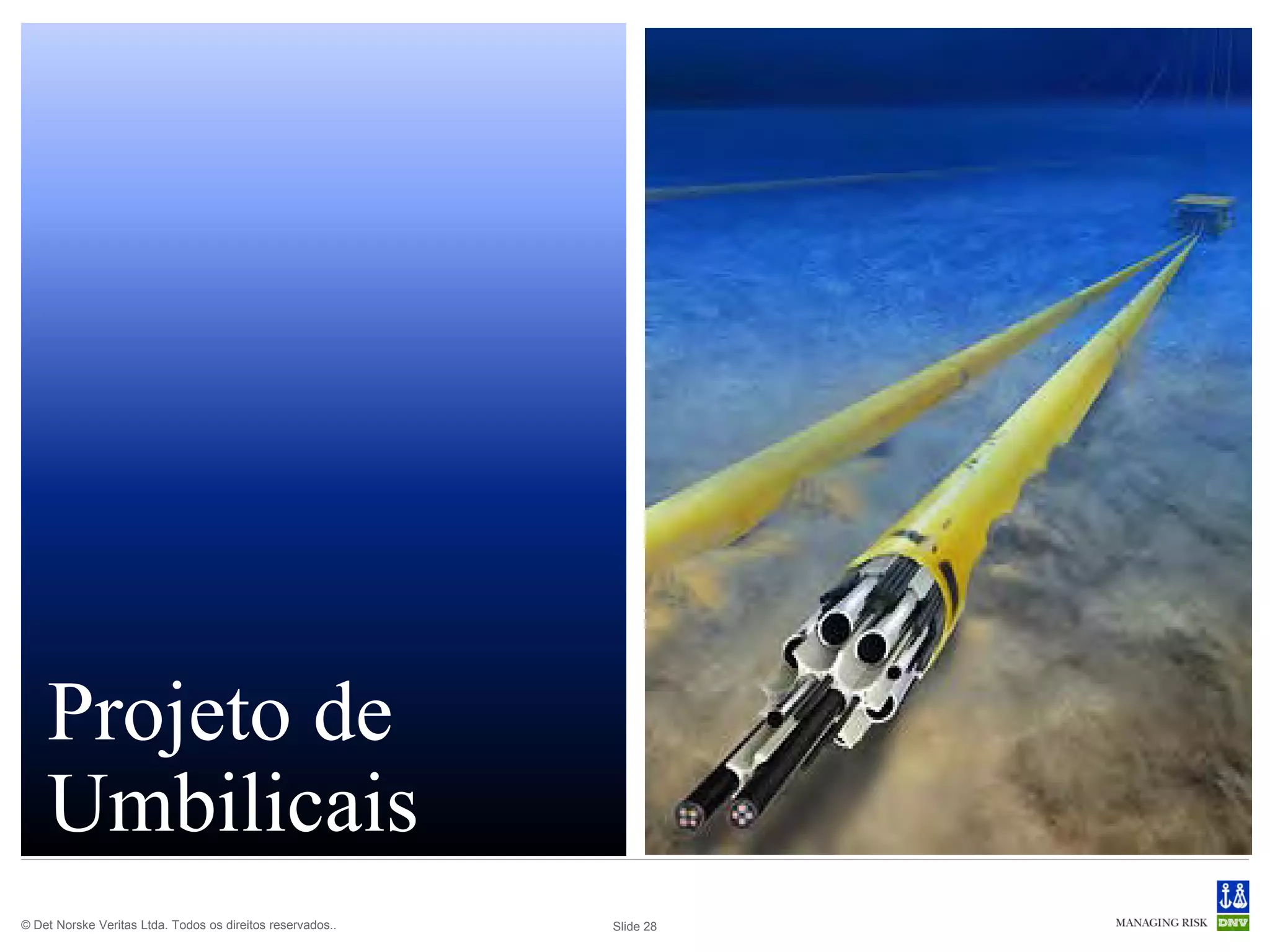

Projeto de
    Umbilicais
© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 28
Umbilicais
  Conjunto de mangueiras que transportam fluidos hidráulicos, ar comprimi-
  do, fluidos para injeção química, cabos elétricos, fibra ótica, etc., para acio-
  namento dos mecanismos de controle dos equipamentos submarinos e
  monitoramento das caracteristicas do poço.

                                                                        Projeto estrutural :
                                                                        – Avaliação para suportar cargas
                                                                          extremas.
                                                                        – Verificação da vida útil sob condi-
                                                                          ções de carga cíclica.

                                                                        Complicadores :
                                                                        – Deslizamento entre camadas e
                                                                          elementos.
                                                                        – Efeito do desgaste das camadas.
                                                                        – Dano por fadiga.




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 29
Projeto de Umbilicais
                                                                                         • Massa e peso submerso
                      • Requisitos funcionais                 Projeto dos                • Rigidez                            UmbiliCAD
                      • Normas e padrões                     componentes                 • Curva de capacidade simplificada




                                                            Projeto da seção             • Rigidez                            UmbiliCAD
                                                               transversal               • Curva de capacidade simplificada    & Helica


 • Flutuante e umbilicais
 • Diagrama de dispersão                                     Análise global              • Série temporal para cada estado
 • Análise com e sem acoplamento                                                           de mar                              DeepC
                                                               e fadiga
 • Etc.




                                                             Verificação de
                                                             capacidade e                                                      Helica
                                                                 fadiga


© Det Norske Veritas Ltda. Todos os direitos reservados..                     Slide 30
                                                                                 30
Desenvolvido e mantido pela UltraDeep.
 UmbiliCAD                                                                                               Comercializado pela DNV.

 Ferramenta de projeto da seção transversal de umbilicais.
  Auxilia na geração dos desenhos e curvas de capacidade.
  Projetos elaborados em horas ao invés de dias.
  Elimina a necessidade de software de CAD complementar.
                                                                                                                     Helix position : 270.0000
                                                                                      600

                                                                                      500




                                                                 Total helix stress
                                                                                      400

                                                                                      300

                                                                                      200

                                                                                                                                   Capacity Curve
                                                                                      100                  1200
                                                                                                                                                             100% Utilisation
                                                                                                           1100                                              80% Utilisation
                                                                                       0        1000
                                                                                      -0.0004 -0.0003 -0.0002 -0.0001    0    0.0001 0.0002 0.0003 0.0004
                                                                                                 900                 Curvature
                                                                                                            800




                                                                                            Tension [kN]
                                                                                                            700
                                                                                                            600
                                                                                                            500
                                                                                                            400
                                                                                                            300
                                                                                                            200
                                                                                                            100
                                                                                                            0.0
                                                                                                               0.0   0.04   0.08     0.12    0.16   0.2      0.24     0.28
                                                                                                                                             Curvature [1/m]




© Det Norske Veritas Ltda. Todos os direitos reservados..   31
Helica (2)
 Características da seção transversal levadas em
  conta :
     - Movimento relativo entre camadas/componentes
     - Fricção, aderência/deslizamento (dependente da
       tensão)
     - Histerese do momento fletor x curvatura

 Análise de fadiga no curto prazo
     - Avaliação do dano por fadiga em uma condição
       ambiental de curto prazo, considerando o
       carregamento em termos de séries temporais de
                                                                       Séries temporais
       simultâneas de curvatura bi-axial e tensão efetiva                   (Riflex)
       produzida pela resposta da análise dinâmica global.
     - Helica utiliza os resultados do DeepC como a                                  Curvas de capacidade
                                                                                           (Helica)
       resposta no domínio do tempo da análise dinâmica
       global.

 Análise de fadiga em longo prazo
     - Avaliação da fadiga de longo prazo pela acumulaçã
       de todas as condições de curto prazo.


© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 33
Projeto de flowlines
   e pipelines de acordo com as
   práticas DNV
© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 34
OS-F101 Code Compliance
 Software de code-check acordo com a norma DNV-OS-F101 “Submarine
 Pipeline Systems”.
  Interface Excel.
  Verificação de conformidade para :
      – Explosão devido à pressão excessiva nas condições
        de operação e teste.
      – Colapso para o pipeline vazio.
      – Propagação da flambagem para o pipeline vazio.
      – Carregamento controlado por interação das cargas
        (momento, força axial e sobrepressão interna/externa)
      – Deslocamento controlado por interação das cargas (tensão axial e sobrepressão
        interna/externa).
  O programa calcula :
      – A espessura mínima do duto para as condições dadas.
      – A utilização baseada em uma espessura da parede fornecida pelo usuário.




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 35
FatFree
 Software de análise do vão livre de pipelines de acordo com DNV-RP-F105
 “Free Spanning Pipelines”.
  Interface Excel.
  Análise de ULS e FLS devido ao VIV
   (alinhado e cruzado) criado pela correnteza
   e carregamento de ondas.
  Cálculo das tensões de pico de Von Mises.
  Análise de sensibilidade para altura do vão,
   trenches, comprimento do vão.
  Curvas SN da DNV-RP-C203.




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 36
StableLines
 Software de análise de estabilidade de pipelines sujeitos aos efeitos de onda
 e correnteza, baseado nos princípios da DNV-RP-F109 “On-Bottom Stability
 Design of Submarine Pipelines”.
  Interface Excel.
  Variação de qualquer parâmetro.
  Análises múltiplas em uma única
   execução.


  Três métodos de estabilidade lateral :
      – Estabilidade absoluta (nenhum movimento do pipeline).
      – Estabilidade generalizada com deslocamento de 0,5 OD.
      – Estabilidade generalizada com deslocamento de 10 OD.

  Geração de relatórios.
  Análise de sensibilidade apresentada graficamente.

© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 37
Pipeline Engineering Tools - PET
 PET é um software de análise de projeto preliminar de pipelines, cobrindo
 diferentes aspectos do projeto.
     Interface Excel.
     Verificação da norma DNV-OS-F101.
     Cálculo da masse e volume.
     Expansão das extremidades durante a operação
      e testes.
     Flambagem.
     Estabilidade
     Fadiga
     Restrições e características do carretel.
     Tensões, curvatura e momento, distância do ponto de contato à unidade, cálculo da
      catenária, etc., para instalações em J-Lay e S-Lay.
     Proteção catódica.




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 38

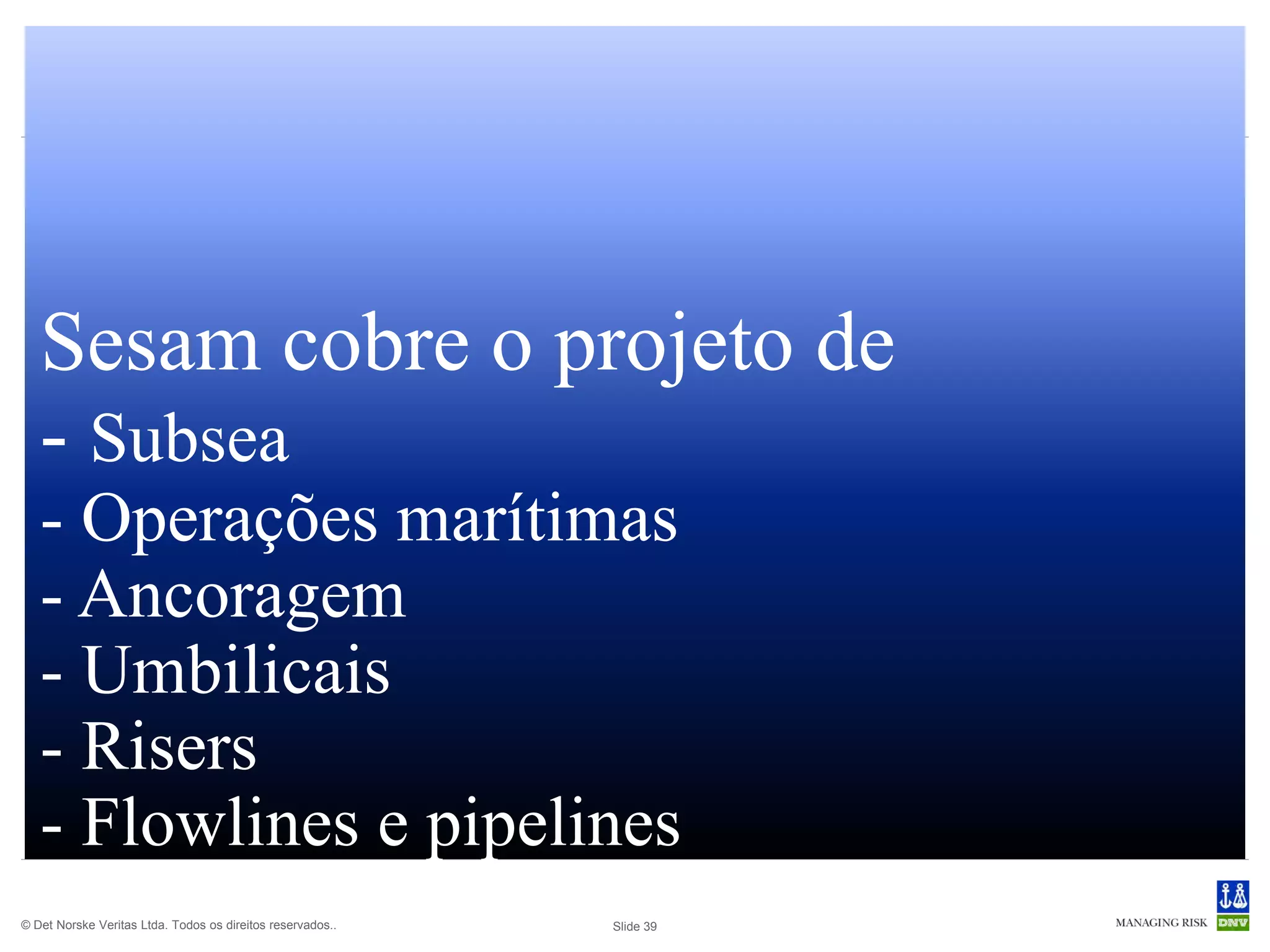

Sesam cobre o projeto de
   - Subsea
   - Operações marítimas
   - Ancoragem
   - Umbilicais
   - Risers
   - Flowlines e pipelines
© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 39

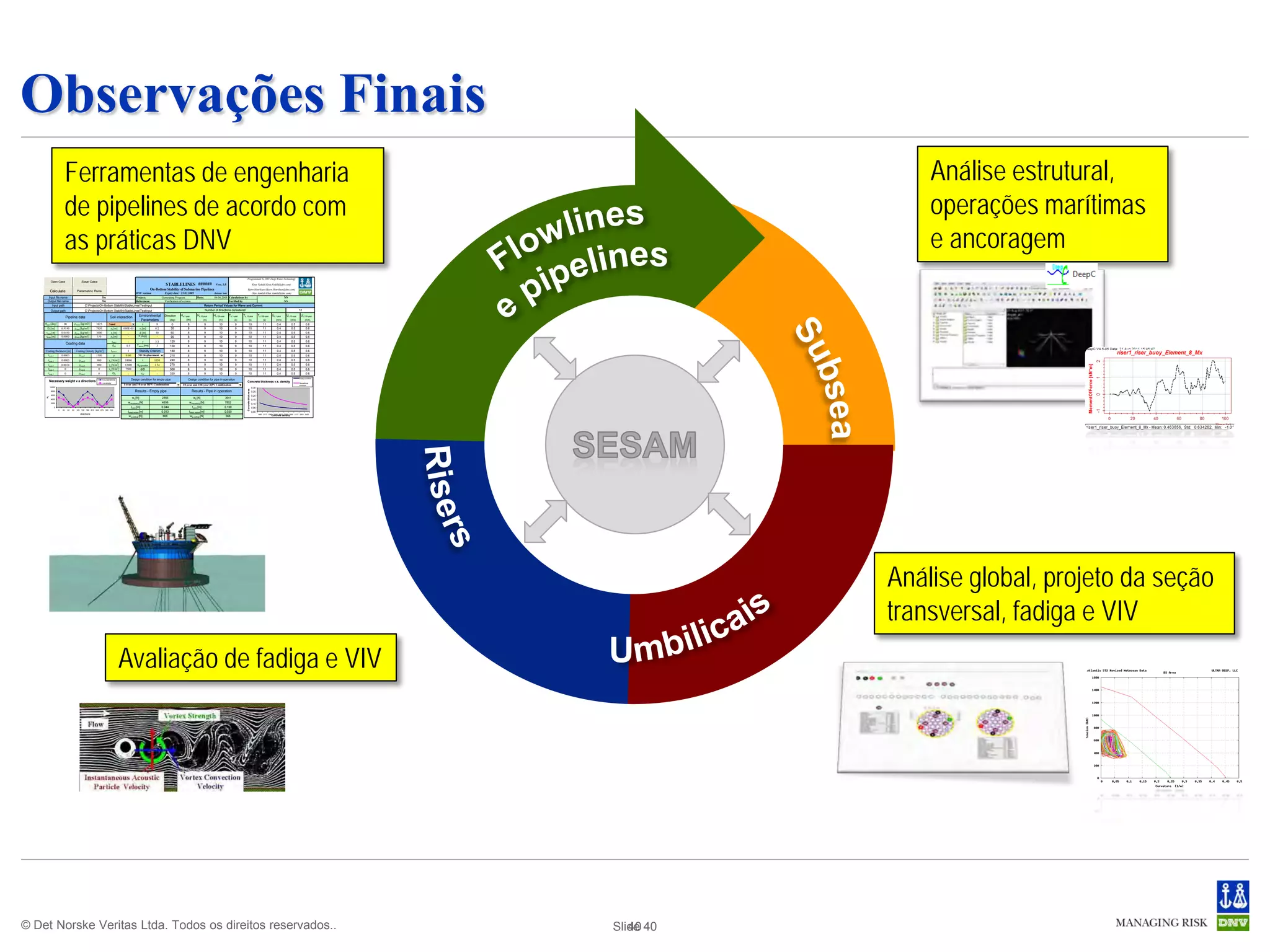

Observações Finais
                          Ferramentas de engenharia                                                                                                                                                                                                                                                                       Análise estrutural,
                          de pipelines de acordo com                                                                                                                                                                                                                                                                      operações marítimas
                          as práticas DNV                                                                                                                                                                                                                                                                                 e ancoragem
                                                                                                                                                                                                                    Programmed by DNV Deep Water Technology
          Open Case                              Save Case
                                                                                                                                     STABLELINES ######                               Vers. 1.0                                          Knut Vedeld (Knut.Vedeld@dnv.com)
                                                                                                                       On-Bottom Stability of Submarine Pipelines                                                   Björn Henriksen (Bjorn.Henriksen@dnv.com)
         Calculate                           Parametric Runs
                                                                                                      DNV version                   Expiry date: 23.02.2009                          Release Note                      Olav Aamlid (Olav.Aamlid@dnv.com)
      Input file name                                               file                              Project:                    Generating Program               Date:             06.06.2008 Calculations by                                                           NN
      Output file name                                              file                              References:                   Verification of version                                     Verified by                                                               NN
           Input path                                C:ProjectsOn-Bottom StabilityStableLinesTestInput                                                                    Return Period Values for Wave and Current
          Output path                                C:ProjectsOn-Bottom StabilityStableLinesTestInput                                                                    Number of directions considered                                                                            12

                             Pipeline data                                  Soil interaction             Environmental              Direction     Hs,1-year        Hs,10-year       Hs,100-year     Tp,1-year   Tp,10-year                      Tp,100-year   Uc,1-year    Uc,10-year      Uc,100-year
                                                                                                          Parameters                      (deg)        (m)                (m)            (m)             (s)                 (s)                     (s)          (m/s)          (m/s)          (m/s)
    θpipe [deg]           90               ρwater [kg/m3]    1025          Sand                              s             8                0            8                    9          10               9               10                         11           0.4            0.5            0.6
      Ds [m]            0.9140             ρsteel [kg/m3]    7850            z0 [m]      4.00E-05         zr [m]          0.2              30            8                    9          10               9               10                         11           0.4            0.5            0.6
     tsteel [m]         0.0450             ρconc [kg/m3]     3000            zt [m]          -            d [m]           40               60            8                    9          10               9               10                         11           0.4            0.5            0.6
     tconc [m]          0.0000             ρcont [kg/m3]      150            zp [m]          -           θ [deg]           -               90            8                    9          10               9               10                         11           0.4            0.5            0.6
                                                                                rtot,y      -                  γ          3.3             120            8                    9          10               9               10                         11           0.4            0.5            0.6
                             Coating data                                       d50                    Tstorm [hrs]
                                                                                           0.5                             3              150           8                     9          10               9               10                         11           0.4            0.5            0.6
    Coating thickness [m]                   Coating Density [kg/m3]           rperm,z       1               Stability Criterion           180           8                     9          10               9                10                        11           0.4            0.5            0.6
     tcoat,1     0.0003                       ρcoat,1        1300                µ         0.60         .5D Displacement                  210           8                     9          10               9               10                         11           0.4            0.5            0.6
      tcoat,2           0.0003                 ρcoat,2        900          γs' [N/m3]     10000              τ           1058             240           8                     9          10               9               10                         11           0.4            0.5            0.6
      tcoat,3           0.0024                 ρcoat,3        900          γs [N/m3]      12000         sg,operation      1.54            270           8                     9          10               9               10                         11           0.4            0.5            0.6
      tcoat,4              0                   ρcoat,4         0           su [N/m2]       7500               d/D           -             300           8                     9          10               9               10                         11           0.4            0.5            0.6
      tcoat,5                0                 ρcoat,5         0               Gc           -                 γSC          -              330           8                     9          10               9               10                         11           0.4            0.5            0.6
                                                                                                                                                                                                                                                                                         Empty condition
                                                                     ws,operational               Design condition for empty pipe                       Design condition for pipe in operation
         Necessary weight v.s directions                                                                                                                                                                            Concrete thickness v.s. density
                                                                     ws,empty                                                                                                                                                                                                            Operational
                                                                                         1-year and 10-year RPV Combination                        10-year and 100-year RPV Combination                                                                                                  condition
         10000                                                                                                                                                                                                                           0.30
                                                                                                                                                                                                                    Concrete thickness




          8000                                                                                       Results - Empty pipe                                     Results - Pipe in operation                                                0.25
          6000                                                                                                                                                                                                                           0.20
    ws




          4000
                                                                                                   ws [N]                         2856                         ws [N]                             3641
                                                                                                                                                                                                                                         0.15
          2000                                                                              wnecessary [N]                        4858                   wnecessary [N]                           7802                                   0.10
                0                                                                                 tconc [m]                       0.044                       tconc [m]                        0.100                                     0.05
                    0   30       60   90    120 150 180 210 240 270 300 330
                                                                                            tsteel,added [m]                      0.013                  tsteel,added [m]                      0.030                                     0.00
                                                directions                                                                                                                                                                                      1950 2117 2283 2450 2617 2783 2950 3117 3283 3450
                                                                                             ws,vertical [N]                      668                       ws,vertical [N]                       668                                                         Concrete density




                                                                                                                                                                                                                                                                                                                      Análise global, projeto da seção
                                                                                                                                                                                                                                                                                                                      transversal, fadiga e VIV
                                                                                         Avaliação de fadiga e VIV




© Det Norske Veritas Ltda. Todos os direitos reservados..                                                                                                                                                                                                                                                  Slide 40
                                                                                                                                                                                                                                                                                                              40
Safeguarding life, property
       and the environment

       www.dnv.com




© Det Norske Veritas Ltda. Todos os direitos reservados..   Slide 41

Sesam para Subsea, Umbilicals, Risers e Flowlines (SURF)

  • 1.
    Sesam para Subsea,Umbilicais, Risers & Flowlines Visão Geral João Henrique Volpini Mattos Engenheiro Naval Regional Sales Manager (South America) Offshore & Maritime Solutions / DNV Software Agosto 2012
  • 2.
    Como podemos ajudá-loa tomar as decisões certas ? Desenvolvendo produtos para o projeto de ativos e gerenciamento de riscos, deste sua concepção até a desmobilização, nas áreas marítimas, de offshore e de processos industriais © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 2
  • 3.
    DNV Software  DNV Software é uma das unidades da DNV, atuando como sua “software-house” comercial, servindo mais de 5.000 usuários nas áreas marítimas, offshore de indústrias de processo.  DNV Software tem cerca de 350 funcionários dedicados ao desenvolvimento, testes, suporte e comercialização de suas soluções.  DNV Software é estabelecida em 12 dos 300 escritórios da DNV : Oslo, Londres, Glasgow, Houston, Shanghai, Pequim, Singapore, Pusan, Kaohsiung, Rio de Janeiro, Mumbai e Dubai  Mais de 50 anos de experiência no desenvolvimento de software de qualidade baseado no grande conhecimento e expertize da DNV. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 3
  • 4.
    Áreas de Atuaçãoda DNV Software Safeti™ Sesam™ Nauticus™ Classificação Risco & Confiabilidade Avaliação Estrutural Marítima & Offshore Synergi - Gestão de Risco, QHSE e Integridade Produtos e soluções líderes no projeto de embarcações e plataformas offshore, análise hidrodinâmica, avaliação estrutural, análise de risco, gerenciamento do ciclo de vida, gerenciamento do processo de projeto e engenharia baseada no conhecimento. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 4
  • 5.
    Aplicações Subsea © DetNorske Veritas Ltda. Todos os direitos reservados.. Slide 5
  • 6.
    Subsea Umbilicals RisersFlowlines – SURF © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 6
  • 7.
    A Importância deum Projeto Adequado  Alguns custos típicos : - Perfuração com MODU : USD 700K a 1.4M /dia - Plataforma fixa e topside : USD 400M - Risers e umbilicais : US$ 1.000 a 2.600/m (20 a 50 por projeto) – total típico US$ 150M - Instalação pipelines : US$ 150.000/km - Parada de produção : US$ 60M/dia - Valor do gás dentro dos pipelines de Nord Stream : US$ 80M  SURF contribui com 20% do custo de uma instalação de produção. Analise, analise, analise ... antes de construir © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 7
  • 8.
    Utilização do Sesamno SURF  Subsea - GeniE & Usfos para análises estruturais - Simo para operações marítimas  Umbilicais e risers flexíveis - DeepC para análise global (ULS & FLS) - UmbiliCAD para desenho da seção transversal - Helica para tensão e fadiga na seção transversal - Vivana para análise de VIV  Risers - DeepC para projeto dos risers - Riflex para análise no domínio to tempo - Vivana para análise de VIV  Flowlines e pipelines - FatFree para cálculo do free-span de acordo com DNV RP-F105 - StableLines para on-bottom stability de acordo com DNV RP-F109 - DNV-OS-F101 Code Compliance para sistemas de pipeline submarinos - PET (Pipeline Engineering Tool) para projeto preliminar de pipelines - Vivana para análise de VIV © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 8
  • 9.
    Simulação de Operações Marítimas © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 9
  • 10.
    Operações Marítimas Atividades não rotineiras de limitada duração, especialmente projetadas : - Load out - Float out, float on/off - Off loading - Lifting, lift off, mating - Towing - Launching, upending, positioning - Riser/umbilical instalation - Transito e posicionamento de semisubs, FPSOs, jackups, etc.  Normas e Práticas Recomendadas DNV - DNV-OS-H101 Marine operations, General - DNV-OS-H102 Marine Operations, Loads and Design - DNV-OS-H201 Load Transfer Operations - DNV-OS-H202 Sea Transports - DNV-RP-H101 Risk Management in Marine and Subsea Operations - DNV-RP-H102 Modeling and Analysis of Marine Operations - … © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 10
  • 11.
    Desenvolvido e mantidopela Marintek. Simo (1) Comercializado pela DNV. Simulação de operações marítimas (comportamento de estruturas flutuantes e cargas suspensas) no domínio do tempo.  Características : - Modelação flexível de sistemas multi-corpos. - Simulação não-linear no domínio do tempo. - Carregamento de ambiente (vento, ondas, corrente). - Forças de ancoragem e de posicionamento. - Posicionamento dinâmico. - Forças de acoplamento (guindastes, defensas, etc.). - Dinâmica da zona de splash.  Aplicações : - Operações de offloading. - Deck mating, remoção/instalação de módulos. - Operações com guindastes (lifting). - Transferência (offloading) - Instalação de TLPs. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 11
  • 12.
    Simo (2) Cálculo do movimento de qualquer número de corpos - Forças “fracas” de acoplamento e engate - Integração das equações de movimento para cada corpo separadamente - Passo máximo de tempo relacionado ao menor período natural  Cada corpo tem 3 ou 6 graus de liberdade - Vários modelos de forças  Sistemas de posicionamento - Molas - Linhas de ancoragem - Impelidores  Acoplamentos - Molas e amortecedores © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 12
  • 13.
    Cidade do Samba Maracanã Aeroporto Ancoragem Santos Dumont Imagens de Oceânica Engenharia, Consultoria e Projetos Ltda. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 13
  • 14.
    Desenvolvido e mantidopela Marintek. Mimosa (1) Comercializado pela DNV. Sistema para análise estática e dinâmica de ancoragem  Cálculos no domínio da frequência  Cargas ambientais devido a ondas, vento e corrente  Movimentos induzidos por ondas  Movimentos lentos de flutuação  Linhas de ancoragem compostas  Movimento transiente após rompimento da linha  Estatística não gaussiana  Posicionamento dinâmico com impelidores  Análise de estabilidade de navios ancorados pelo turret  Simulações de longo prazo  Cálculo da resposta extrema baseada em Rayleigh  Espectro de rajadas de vento API © Det Norske Veritas Ltda. Todos os direitos reservados.. 14
  • 15.
    Mimosa (2)  Desvio padrão, período de oscilação médio, valor significativo e máximo esperado, são disponíveis para: - Movimento de qualquer ponto da embarcação no domínio da frequência para os 6 graus de liberdade. - Tensão de ancoragem estática e dinâmica, incluindo a devido ao movimento de deriva lenta.  Movimento transiente após ruptura da linha ou falha no impelidor (DP blackout) em termos do tempo versus movimento, tensão, trajetória do movimento, excursão máxima de qualquer ponto da embarcação e tensão máxima de ancoragem.  Comprimento de cabo requerido no guincho para mover a embarcação para uma nova posição.  Distribuição ótima de tensões. Slide 15 © Det Norske Veritas Ltda. Todos os direitos reservados.. 15
  • 16.
    Projeto de Risers © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 16
  • 17.
    Risers  Trechoda tubulação que fica em suspensão e que faz a transferência de material (hidro- carbonetos, fluidos de injeção, fluidos de controle, gás) entre o leito oceânico e as unidades de perfuração ou produção na superfície.  Continuamente sujeitos às ações dinâmicas de ondas, correntes marítimas e movimento da plataforma, tem seu comportamento influenciado pelo grande número de esfor- ços a que são submetidos, sendo considera- dos como uma das partes críticas de um sistema de exploração offshore. Riser rígido Riser flexível © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 17
  • 18.
    Tipos de AnálisesCobertas pelo Sesam  ULS - Deflecções, forças, tensões e resultados de code-checks - DeepC (Simo + Riflex)  FLS - Fadiga global e refinada - DeepC (Simo + Riflex)  VIV - Resposta de frequência e dano por fadiga - VIV cruzado e alinhado - Vivana © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 18
  • 19.
    Desenvolvido e mantidopela Marintek. Riflex (1) Comercializado pela DNV. Análise estrutural não linear de risers e umbilicais, descrevendo o seu com- portamento global estático e dinâmico.  Deslocamento, curvatura, ângulos, esforços resultantes (tensão efetiva, momento fletor e torsor)  Estruturas marítimas delgadas - Risers flexíveis, SCR, linhas de ancoragem, umbilicais, tendões de TLP, linhas de reboque, mangueiras de transferência.  Recursos - Ondas regulares e irregulares - Recurso para perturbação cinemática - Perfis arbitrários - Efeitos de pressão hidrostática interna e externa - Contato com leito do oceano - Propriedades não lineares de materiais - Formulação do contato Pipe-in-Pipe - Elementos de conexão (rótulas, juntas flexíveis, etc.) © Det Norske Veritas Ltda. Todos os direitos reservados.. 19
  • 20.
    Riflex (2) Desenvolvido pela MARINTEK e SINTEF em cooperação com a NTNU (Norwegian University of Science and Technology) como um JIP. - BP Petroleum Development - Conoco Norway - Esso Norge - Norske Hydro - Saga Petroleum - Statoil  Imbatível na velocidade de obtenção da solução diversas configurações de risers  Excepcionalmente estável  Grande flexibilidade  Grande versatilidade para cargas ambientais  Opera com grandes massas de dados muito eficientemente Slide 20 © Det Norske Veritas Ltda. Todos os direitos reservados.. 20
  • 21.
    VIV – VibraçãoInduzida por Vórtices  Fenômeno gerado pela oscilação do movimento do fluido devido à criação de uma esteira de vórtices a juzante do corpo. corrente esteira de vórtices © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 21
  • 22.
    VIV – ProblemasDecorrentes  Risers e pipelines - Redução da vida útil devido à fadiga. - Aumento na tensão axial. - Aumento nas cargas extremas - Aumento no arrasto  SPAR, TLP, Semis, etc. - Aumento no movimento global - Aumento nas tensões das linhas de ancoragem. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 22
  • 23.
    Desenvolvido e mantidopela Marintek e NTMU. Vivana Comercializado pela DNV. Cálculo de VIV em estruturas esbeltas sujeitas à correnteza.  Extensão opcional do Riflex.  Análise estática e dinâmica - Utiliza o modelo e análise estática do Riflex - Utiliza o método de elementos finitos - Propriedades não constantes, tais como diâ- metro e rigidez - Sheared current - Leito marítimo desigual - Resposta 3D  Análise de VIV - No domínio da frequência - Carregamento de VIV a partir de coeficientes semi-empíricos baseados em modelos. - Frequências de resposta discretas - Cálculo da amplitude do movimento e amplificação do arrasto - Cálculo de fadiga. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 23
  • 24.
    Análise Acoplada TLP Os flutuantes, linhas de ancoragem, risers, e FTL, FLOW TRANSFER LINE constituem um sistema dinâmico integrado que CALM BUOY responde ao vento, corrente e ondas de maneira complexa. FPSO Axial force at two ends of FTL (wave/wind/current_180deg, swell_225deg) end at FPSO end at TLP 4000 4050 4100 4150 4200 (sec)  Na análise da resposta dinâmica do flutuante, a análise acoplada leva em conta a restauração, amortecimento e forças inerciais dos outros corpos.  O flutuante, ancoragem e risers são resolvidos simultaneamente, com equilíbrio dinâmico em cada passo de tempo. © Det Norske Veritas Ltda. Todos os direitos reservados.. 24
  • 25.
    Efeitos do Acoplamento 1) Restauração estática do sistema de posicionamento como uma função do desloca- mento do flutuante. 2) Carga de corrente e seus efeitos na força de restauração do sistema de ancoragem e de risers. 3) Fricção com o leito marítimo (se as estruturas tiverem contato com o fundo). 4) Amortecimento pelos sistemas de ancoragem e risers devido à dinâmica, corren- teza, etc. 5) Contato casco-riser (importante em Spars). 6) Forças adicionais de inércia devido aos sistemas de ancoragem e risers. Análise desacoplada : 1) levado em conta com precisão 2), 4), 6) podem ser aproximados 3), 5) geralmente não são considerados Análise acoplada : Tratamento consistente de todos os 6 efeitos © Det Norske Veritas Ltda. Todos os direitos reservados.. 25
  • 26.
    DeepC Ferramentapara análise acoplada de risers, ancoragem e corpos flutuantes estacionários.  Modelagem de estruturas delgadas.  Definição e execução de análises no domínio do tempo : – Riflex e Simo para análise acoplada. – Riflex para análise convencional de riser.  Pós-processamento estatístico.  Análise de fadiga dos risers.  Code-checking de carregamento combinado de risers metálicos. © Det Norske Veritas Ltda. Todos os direitos reservados.. 26
  • 27.
    DeepC : Propósitos  Análise tradicional do projeto de risers para águas rasas e profundas, desde a modelagem até a análise de fadiga e verificação por normas.  Calcular precisamente as respostas das linhas de ancoragem/risers e o movimento da embarcação.  Efetuar análise acoplada com vários corpos conectados, cobrindo todos os tipos de layouts de campos.  Levar em conta os efeitos de acoplamento : - Forças de restauração não lineares - Amortecimento devido à dinâmica das estruturas delgadas - Carregamento nas estruturas delgadas - Forças de inércia nas estruturas delgadas  Servir de pré e pós-processador gráfico para Simo e Riflex. © Det Norske Veritas Ltda. Todos os direitos reservados.. 27
  • 28.
    Projeto de Umbilicais © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 28
  • 29.
    Umbilicais Conjuntode mangueiras que transportam fluidos hidráulicos, ar comprimi- do, fluidos para injeção química, cabos elétricos, fibra ótica, etc., para acio- namento dos mecanismos de controle dos equipamentos submarinos e monitoramento das caracteristicas do poço.  Projeto estrutural : – Avaliação para suportar cargas extremas. – Verificação da vida útil sob condi- ções de carga cíclica.  Complicadores : – Deslizamento entre camadas e elementos. – Efeito do desgaste das camadas. – Dano por fadiga. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 29
  • 30.
    Projeto de Umbilicais • Massa e peso submerso • Requisitos funcionais Projeto dos • Rigidez UmbiliCAD • Normas e padrões componentes • Curva de capacidade simplificada Projeto da seção • Rigidez UmbiliCAD transversal • Curva de capacidade simplificada & Helica • Flutuante e umbilicais • Diagrama de dispersão Análise global • Série temporal para cada estado • Análise com e sem acoplamento de mar DeepC e fadiga • Etc. Verificação de capacidade e Helica fadiga © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 30 30
  • 31.
    Desenvolvido e mantidopela UltraDeep. UmbiliCAD Comercializado pela DNV. Ferramenta de projeto da seção transversal de umbilicais.  Auxilia na geração dos desenhos e curvas de capacidade.  Projetos elaborados em horas ao invés de dias.  Elimina a necessidade de software de CAD complementar. Helix position : 270.0000 600 500 Total helix stress 400 300 200 Capacity Curve 100 1200 100% Utilisation 1100 80% Utilisation 0 1000 -0.0004 -0.0003 -0.0002 -0.0001 0 0.0001 0.0002 0.0003 0.0004 900 Curvature 800 Tension [kN] 700 600 500 400 300 200 100 0.0 0.0 0.04 0.08 0.12 0.16 0.2 0.24 0.28 Curvature [1/m] © Det Norske Veritas Ltda. Todos os direitos reservados.. 31
  • 32.
    Helica (2)  Característicasda seção transversal levadas em conta : - Movimento relativo entre camadas/componentes - Fricção, aderência/deslizamento (dependente da tensão) - Histerese do momento fletor x curvatura  Análise de fadiga no curto prazo - Avaliação do dano por fadiga em uma condição ambiental de curto prazo, considerando o carregamento em termos de séries temporais de Séries temporais simultâneas de curvatura bi-axial e tensão efetiva (Riflex) produzida pela resposta da análise dinâmica global. - Helica utiliza os resultados do DeepC como a Curvas de capacidade (Helica) resposta no domínio do tempo da análise dinâmica global.  Análise de fadiga em longo prazo - Avaliação da fadiga de longo prazo pela acumulaçã de todas as condições de curto prazo. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 33
  • 33.
    Projeto de flowlines e pipelines de acordo com as práticas DNV © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 34
  • 34.
    OS-F101 Code Compliance Software de code-check acordo com a norma DNV-OS-F101 “Submarine Pipeline Systems”.  Interface Excel.  Verificação de conformidade para : – Explosão devido à pressão excessiva nas condições de operação e teste. – Colapso para o pipeline vazio. – Propagação da flambagem para o pipeline vazio. – Carregamento controlado por interação das cargas (momento, força axial e sobrepressão interna/externa) – Deslocamento controlado por interação das cargas (tensão axial e sobrepressão interna/externa).  O programa calcula : – A espessura mínima do duto para as condições dadas. – A utilização baseada em uma espessura da parede fornecida pelo usuário. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 35
  • 35.
    FatFree Software deanálise do vão livre de pipelines de acordo com DNV-RP-F105 “Free Spanning Pipelines”.  Interface Excel.  Análise de ULS e FLS devido ao VIV (alinhado e cruzado) criado pela correnteza e carregamento de ondas.  Cálculo das tensões de pico de Von Mises.  Análise de sensibilidade para altura do vão, trenches, comprimento do vão.  Curvas SN da DNV-RP-C203. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 36
  • 36.
    StableLines Software deanálise de estabilidade de pipelines sujeitos aos efeitos de onda e correnteza, baseado nos princípios da DNV-RP-F109 “On-Bottom Stability Design of Submarine Pipelines”.  Interface Excel.  Variação de qualquer parâmetro.  Análises múltiplas em uma única execução.  Três métodos de estabilidade lateral : – Estabilidade absoluta (nenhum movimento do pipeline). – Estabilidade generalizada com deslocamento de 0,5 OD. – Estabilidade generalizada com deslocamento de 10 OD.  Geração de relatórios.  Análise de sensibilidade apresentada graficamente. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 37
  • 37.
    Pipeline Engineering Tools- PET PET é um software de análise de projeto preliminar de pipelines, cobrindo diferentes aspectos do projeto.  Interface Excel.  Verificação da norma DNV-OS-F101.  Cálculo da masse e volume.  Expansão das extremidades durante a operação e testes.  Flambagem.  Estabilidade  Fadiga  Restrições e características do carretel.  Tensões, curvatura e momento, distância do ponto de contato à unidade, cálculo da catenária, etc., para instalações em J-Lay e S-Lay.  Proteção catódica. © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 38
  • 38.
    Sesam cobre oprojeto de - Subsea - Operações marítimas - Ancoragem - Umbilicais - Risers - Flowlines e pipelines © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 39
  • 39.
    Observações Finais Ferramentas de engenharia Análise estrutural, de pipelines de acordo com operações marítimas as práticas DNV e ancoragem Programmed by DNV Deep Water Technology Open Case Save Case STABLELINES ###### Vers. 1.0 Knut Vedeld (Knut.Vedeld@dnv.com) On-Bottom Stability of Submarine Pipelines Björn Henriksen (Bjorn.Henriksen@dnv.com) Calculate Parametric Runs DNV version Expiry date: 23.02.2009 Release Note Olav Aamlid (Olav.Aamlid@dnv.com) Input file name file Project: Generating Program Date: 06.06.2008 Calculations by NN Output file name file References: Verification of version Verified by NN Input path C:ProjectsOn-Bottom StabilityStableLinesTestInput Return Period Values for Wave and Current Output path C:ProjectsOn-Bottom StabilityStableLinesTestInput Number of directions considered 12 Pipeline data Soil interaction Environmental Direction Hs,1-year Hs,10-year Hs,100-year Tp,1-year Tp,10-year Tp,100-year Uc,1-year Uc,10-year Uc,100-year Parameters (deg) (m) (m) (m) (s) (s) (s) (m/s) (m/s) (m/s) θpipe [deg] 90 ρwater [kg/m3] 1025 Sand s 8 0 8 9 10 9 10 11 0.4 0.5 0.6 Ds [m] 0.9140 ρsteel [kg/m3] 7850 z0 [m] 4.00E-05 zr [m] 0.2 30 8 9 10 9 10 11 0.4 0.5 0.6 tsteel [m] 0.0450 ρconc [kg/m3] 3000 zt [m] - d [m] 40 60 8 9 10 9 10 11 0.4 0.5 0.6 tconc [m] 0.0000 ρcont [kg/m3] 150 zp [m] - θ [deg] - 90 8 9 10 9 10 11 0.4 0.5 0.6 rtot,y - γ 3.3 120 8 9 10 9 10 11 0.4 0.5 0.6 Coating data d50 Tstorm [hrs] 0.5 3 150 8 9 10 9 10 11 0.4 0.5 0.6 Coating thickness [m] Coating Density [kg/m3] rperm,z 1 Stability Criterion 180 8 9 10 9 10 11 0.4 0.5 0.6 tcoat,1 0.0003 ρcoat,1 1300 µ 0.60 .5D Displacement 210 8 9 10 9 10 11 0.4 0.5 0.6 tcoat,2 0.0003 ρcoat,2 900 γs' [N/m3] 10000 τ 1058 240 8 9 10 9 10 11 0.4 0.5 0.6 tcoat,3 0.0024 ρcoat,3 900 γs [N/m3] 12000 sg,operation 1.54 270 8 9 10 9 10 11 0.4 0.5 0.6 tcoat,4 0 ρcoat,4 0 su [N/m2] 7500 d/D - 300 8 9 10 9 10 11 0.4 0.5 0.6 tcoat,5 0 ρcoat,5 0 Gc - γSC - 330 8 9 10 9 10 11 0.4 0.5 0.6 Empty condition ws,operational Design condition for empty pipe Design condition for pipe in operation Necessary weight v.s directions Concrete thickness v.s. density ws,empty Operational 1-year and 10-year RPV Combination 10-year and 100-year RPV Combination condition 10000 0.30 Concrete thickness 8000 Results - Empty pipe Results - Pipe in operation 0.25 6000 0.20 ws 4000 ws [N] 2856 ws [N] 3641 0.15 2000 wnecessary [N] 4858 wnecessary [N] 7802 0.10 0 tconc [m] 0.044 tconc [m] 0.100 0.05 0 30 60 90 120 150 180 210 240 270 300 330 tsteel,added [m] 0.013 tsteel,added [m] 0.030 0.00 directions 1950 2117 2283 2450 2617 2783 2950 3117 3283 3450 ws,vertical [N] 668 ws,vertical [N] 668 Concrete density Análise global, projeto da seção transversal, fadiga e VIV Avaliação de fadiga e VIV © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 40 40
  • 40.
    Safeguarding life, property and the environment www.dnv.com © Det Norske Veritas Ltda. Todos os direitos reservados.. Slide 41
