O documento descreve o software Crystal Reports, que permite criar relatórios a partir de bancos de dados. Ele facilita tanto a criação de relatórios simples quanto complexos, podendo se conectar a diversas fontes de dados e publicar os relatórios em diferentes formatos como PDF, HTML e aplicativos. O Crystal Reports também permite incorporar relatórios em aplicações web e desktop.

1. CrystalReport XI
– Versão Beta 02
Página 1 de 38

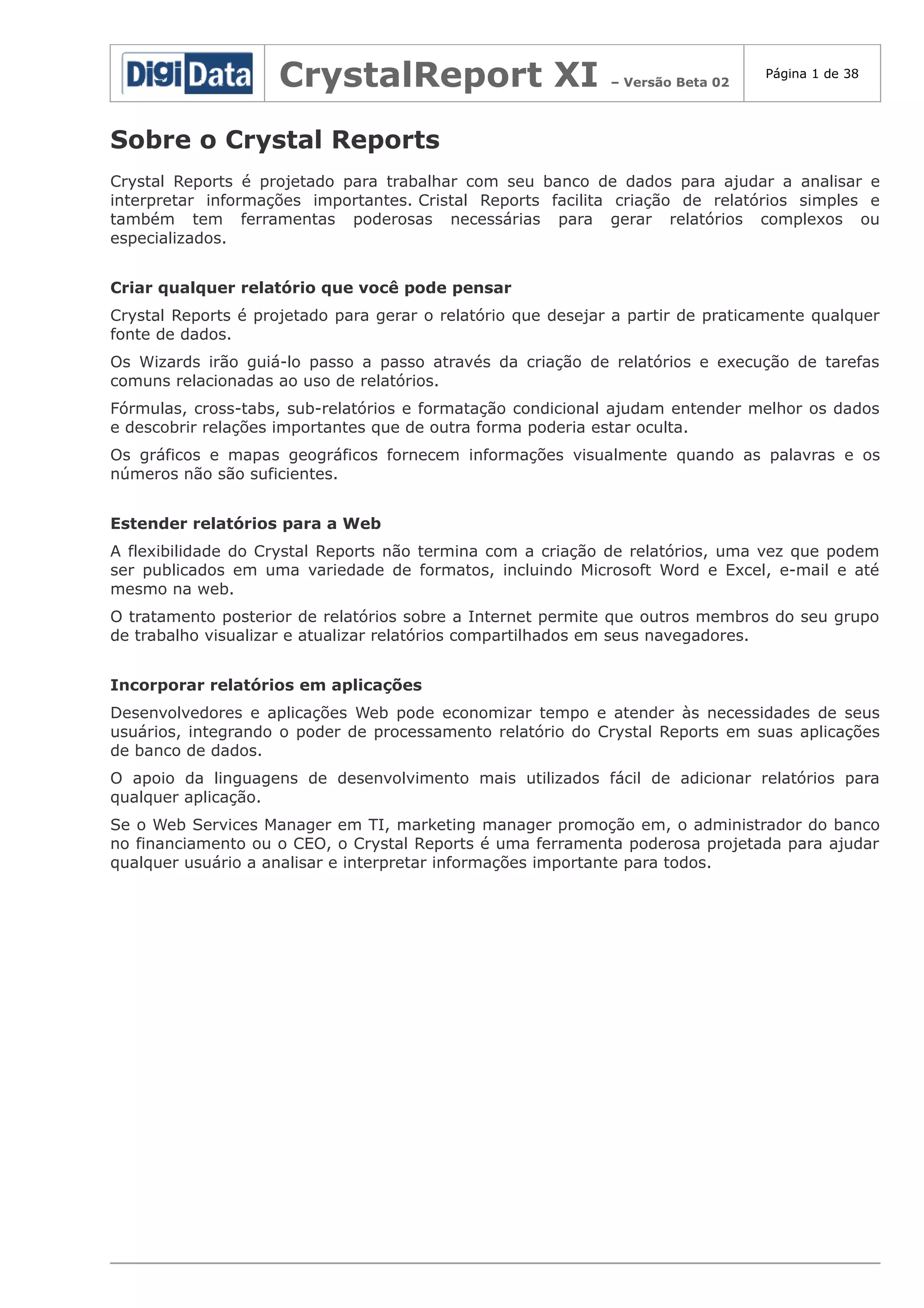

Sobre o Crystal Reports
Crystal Reports é projetado para trabalhar com seu banco de dados para ajudar a analisar e
interpretar informações importantes. Cristal Reports facilita criação de relatórios simples e
também tem ferramentas poderosas necessárias para gerar relatórios complexos ou
especializados.
Criar qualquer relatório que você pode pensar
Crystal Reports é projetado para gerar o relatório que desejar a partir de praticamente qualquer
fonte de dados.
Os Wizards irão guiá-lo passo a passo através da criação de relatórios e execução de tarefas
comuns relacionadas ao uso de relatórios.
Fórmulas, cross-tabs, sub-relatórios e formatação condicional ajudam entender melhor os dados
e descobrir relações importantes que de outra forma poderia estar oculta.
Os gráficos e mapas geográficos fornecem informações visualmente quando as palavras e os
números não são suficientes.
Estender relatórios para a Web
A flexibilidade do Crystal Reports não termina com a criação de relatórios, uma vez que podem
ser publicados em uma variedade de formatos, incluindo Microsoft Word e Excel, e-mail e até
mesmo na web.
O tratamento posterior de relatórios sobre a Internet permite que outros membros do seu grupo
de trabalho visualizar e atualizar relatórios compartilhados em seus navegadores.
Incorporar relatórios em aplicações
Desenvolvedores e aplicações Web pode economizar tempo e atender às necessidades de seus
usuários, integrando o poder de processamento relatório do Crystal Reports em suas aplicações
de banco de dados.
O apoio da linguagens de desenvolvimento mais utilizados fácil de adicionar relatórios para
qualquer aplicação.
Se o Web Services Manager em TI, marketing manager promoção em, o administrador do banco
no financiamento ou o CEO, o Crystal Reports é uma ferramenta poderosa projetada para ajudar
qualquer usuário a analisar e interpretar informações importante para todos.

2. CrystalReport XI
Apresentando o IDE do CrystalReport
Figura 01
– Versão Beta 02
Página 2 de 38

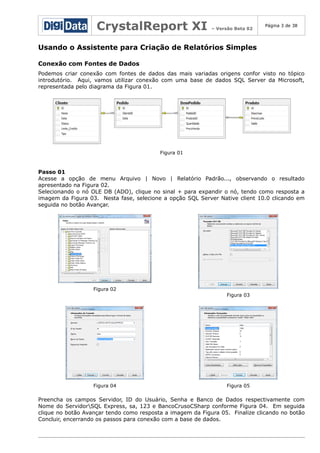

3. CrystalReport XI
– Versão Beta 02
Página 3 de 38
Usando o Assistente para Criação de Relatórios Simples
Conexão com Fontes de Dados
Podemos criar conexão com fontes de dados das mais variadas origens confor visto no tópico
introdutório. Aqui, vamos utilizar conexão com uma base de dados SQL Server da Microsoft,
representada pelo diagrama da Figura 01.
Figura 01
Passo 01
Acesse a opção de menu Arquivo | Novo | Relatório Padrão..., observando o resultado
apresentado na Figura 02.
Selecionando o nó OLE DB (ADO), clique no sinal + para expandir o nó, tendo como resposta a
imagem da Figura 03. Nesta fase, selecione a opção SQL Server Native client 10.0 clicando em
seguida no botão Avançar.
Figura 02
Figura 03
Figura 04
Figura 05
Preencha os campos Servidor, ID do Usuário, Senha e Banco de Dados respectivamente com
Nome do ServidorSQL Express, sa, 123 e BancoCrusoCSharp conforme Figura 04. Em seguida
clique no botão Avançar tendo como resposta a imagem da Figura 05. Finalize clicando no botão
Concluir, encerrando os passos para conexão com a base de dados.

4. CrystalReport XI
– Versão Beta 02
Página 4 de 38
Passo 02
Concluído a conexão, conforme exibido na Figura 06, será exibido um nó listando as tabelas da
base de dados. Selecione o nó representado pela tabela Cliente clicando no botão representado
pelo sinal >, em seguida, clique no botão Avançar.
Tendo como referência a imagem da Figura 07, selecione do lado esquerdo da caixa de dialogo
(Campos Disponíveis) os campos ID, Nome, Data e Limite_Credito, clicando no botão com o sinal
de >. Repare na mesma imagem, os campos selecionados no lado direito (Campos a Serem
Exibidos).
Figura 06
Figura 07
As próximas duas figuras, a saber, Figura 08 e Figura 09 não abordaremos neste momento, mas
são se suma importância, pois possibilitam respectivamente configurar o relatório para
apresentarem dados agrupados, além, de ordenados por algum campo ou combinação de.
Figura 08
Figura 09
Finalizando a etapa de construção do primeiro relatório, clique no botão Avançar na Figura 09, sendo
direcionado para a caixa de dialogo representada pela imagem da Figura 10 onde podemos observar um
preview do relatório. Clique no botão Concluir e pronto.
Figura 10

5. CrystalReport XI
– Versão Beta 02
Página 5 de 38

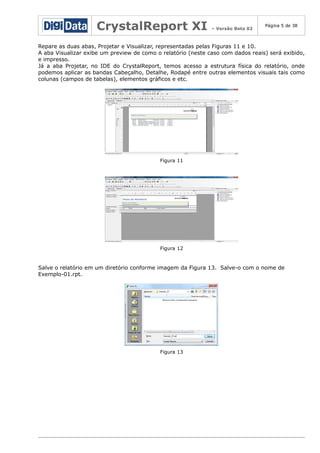

Repare as duas abas, Projetar e Visualizar, representadas pelas Figuras 11 e 10.
A aba Visualizar exibe um preview de como o relatório (neste caso com dados reais) será exibido,
e impresso.
Já a aba Projetar, no IDE do CrystalReport, temos acesso a estrutura física do relatório, onde
podemos aplicar as bandas Cabeçalho, Detalhe, Rodapé entre outras elementos visuais tais como
colunas (campos de tabelas), elementos gráficos e etc.
Figura 11
Figura 12
Salve o relatório em um diretório conforme imagem da Figura 13. Salve-o com o nome de
Exemplo-01.rpt.
Figura 13

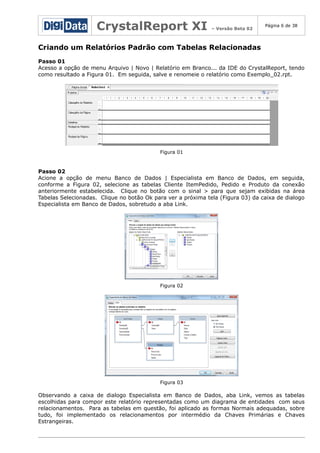

6. CrystalReport XI
– Versão Beta 02
Página 6 de 38
Criando um Relatórios Padrão com Tabelas Relacionadas
Passo 01
Acesso a opção de menu Arquivo | Novo | Relatório em Branco... da IDE do CrystalReport, tendo
como resultado a Figura 01. Em seguida, salve e renomeie o relatório como Exemplo_02.rpt.
Figura 01
Passo 02
Acione a opção de menu Banco de Dados | Especialista em Banco de Dados, em seguida,
conforme a Figura 02, selecione as tabelas Cliente ItemPedido, Pedido e Produto da conexão
anteriormente estabelecida. Clique no botão com o sinal > para que sejam exibidas na área
Tabelas Selecionadas. Clique no botão Ok para ver a próxima tela (Figura 03) da caixa de dialogo
Especialista em Banco de Dados, sobretudo a aba Link.
Figura 02
Figura 03
Observando a caixa de dialogo Especialista em Banco de Dados, aba Link, vemos as tabelas
escolhidas para compor este relatório representadas como um diagrama de entidades com seus
relacionamentos. Para as tabelas em questão, foi aplicado as formas Normais adequadas, sobre
tudo, foi implementado os relacionamentos por intermédio da Chaves Primárias e Chaves
Estrangeiras.

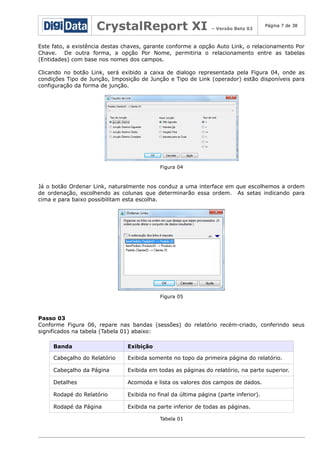

7. CrystalReport XI
– Versão Beta 02
Página 7 de 38
Este fato, a existência destas chaves, garante conforme a opção Auto Link, o relacionamento Por
Chave. De outra forma, a opção Por Nome, permitiria o relacionamento entre as tabelas
(Entidades) com base nos nomes dos campos.
Clicando no botão Link, será exibido a caixa de dialogo representada pela Figura 04, onde as
condições Tipo de Junção, Imposição de Junção e Tipo de Link (operador) estão disponíveis para
configuração da forma de junção.
Figura 04
Já o botão Ordenar Link, naturalmente nos conduz a uma interface em que escolhemos a ordem
de ordenação, escolhendo as colunas que determinarão essa ordem. As setas indicando para
cima e para baixo possibilitam esta escolha.
Figura 05
Passo 03
Conforme Figura 06, repare nas bandas (sessões) do relatório recém-criado, conferindo seus
significados na tabela (Tabela 01) abaixo:
Banda
Exibição
Cabeçalho do Relatório
Exibida somente no topo da primeira página do relatório.
Cabeçalho da Página
Exibida em todas as páginas do relatório, na parte superior.
Detalhes
Acomoda e lista os valores dos campos de dados.
Rodapé do Relatório
Exibida no final da última página (parte inferior).
Rodapé da Página
Exibida na parte inferior de todas as páginas.
Tabela 01

8. CrystalReport XI
– Versão Beta 02
Página 8 de 38

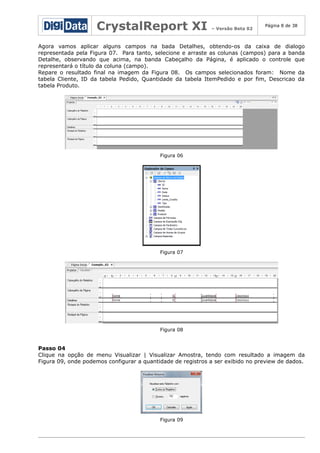

Agora vamos aplicar alguns campos na bada Detalhes, obtendo-os da caixa de dialogo
representada pela Figura 07. Para tanto, selecione e arraste as colunas (campos) para a banda
Detalhe, observando que acima, na banda Cabeçalho da Página, é aplicado o controle que
representará o título da coluna (campo).
Repare o resultado final na imagem da Figura 08. Os campos selecionados foram: Nome da
tabela Cliente, ID da tabela Pedido, Quantidade da tabela ItemPedido e por fim, Descricao da
tabela Produto.
Figura 06
Figura 07
Figura 08
Passo 04
Clique na opção de menu Visualizar | Visualizar Amostra, tendo com resultado a imagem da
Figura 09, onde podemos configurar a quantidade de registros a ser exibido no preview de dados.
Figura 09

9. CrystalReport XI
– Versão Beta 02
Página 9 de 38

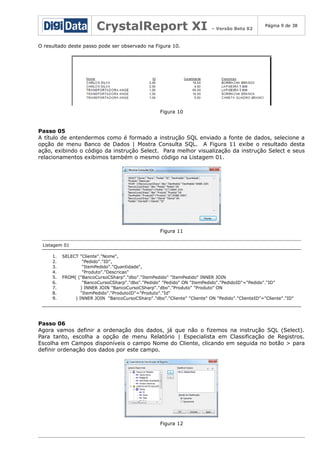

O resultado deste passo pode ser observado na Figura 10.
Figura 10
Passo 05
A título de entendermos como é formado a instrução SQL enviado a fonte de dados, selecione a
opção de menu Banco de Dados | Mostra Consulta SQL. A Figura 11 exibe o resultado desta
ação, exibindo o código da instrução Select. Para melhor visualização da instrução Select e seus
relacionamentos exibimos também o mesmo código na Listagem 01.
Figura 11
Listagem 01
1.
2.
3.
4.
5.
6.
7.
8.
9.
SELECT "Cliente"."Nome",
"Pedido"."ID",
"ItemPedido"."Quantidade",
"Produto"."Descricao"
FROM( ("BancoCursoCSharp"."dbo"."ItemPedido" "ItemPedido" INNER JOIN
"BancoCursoCSharp"."dbo"."Pedido" "Pedido" ON "ItemPedido"."PedidoID"="Pedido"."ID"
) INNER JOIN "BancoCursoCSharp"."dbo"."Produto" "Produto" ON
"ItemPedido"."ProdutoID"="Produto"."Id"
) INNER JOIN "BancoCursoCSharp"."dbo"."Cliente" "Cliente" ON "Pedido"."ClienteID"="Cliente"."ID"
Passo 06
Agora vamos definir a ordenação dos dados, já que não o fizemos na instrução SQL (Select).
Para tanto, escolha a opção de menu Relatório | Especialista em Classificação de Registros.
Escolha em Campos disponíveis o campo Nome do Cliente, clicando em seguida no botão > para
definir ordenação dos dados por este campo.
Figura 12

10. CrystalReport XI
– Versão Beta 02
Página 10 de 38
Passo 07
Visando dar maior realismo ao nosso exemplo de consulta, vamos nesta etapa, adicionar um
objeto Campo Parâmetro para compor na cláusula Where da instrução SQL da consulta uma
sentença de filtro de registros. Naturalmente, vamos exercitar adicionando um parâmetro, mas
fique livre para cria uma condição com mais sentenças.
Então, na caixa de dialogo representada pela Figura 13, clicando com o botão direito do mouse
sobre Campos de Parâmetros escolha a opção Novo.
Figura 13
Se baseando na Figura 14, preencha o nome do parâmetro como Par_NomeParcialCliente no
campo Nome e no campo Tipo defina Sequência de Caracter. Clique no botão Ok e pronto. A
Figura 15 exibe a caixa de dialogo da Figura 13 contendo agora um Campo de Parâmetro.
Figura 14
Figura 15
Passo 08
Já com o Campo Parâmetro criado vamos construir a sentença que promoverá o filtro de registro,
dimensionando o resultado a partir desta condição.
Para tanto, escolha a opção de menu Relatórios | Fórmula de Seleção | Registro..., obtendo com
resposta a caixa de dialogo representada pela Figura 16.

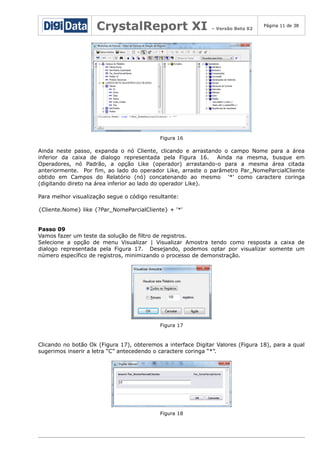

11. CrystalReport XI
– Versão Beta 02
Página 11 de 38
Figura 16
Ainda neste passo, expanda o nó Cliente, clicando e arrastando o campo Nome para a área
inferior da caixa de dialogo representada pela Figura 16.
Ainda na mesma, busque em
Operadores, nó Padrão, a opção Like (operador) arrastando-o para a mesma área citada
anteriormente. Por fim, ao lado do operador Like, arraste o parâmetro Par_NomeParcialCliente
obtido em Campos do Relatório (nó) concatenando ao mesmo '*' como caractere coringa
(digitando direto na área inferior ao lado do operador Like).
Para melhor visualização segue o código resultante:
{Cliente.Nome} like {?Par_NomeParcialCliente} + '*'
Passo 09
Vamos fazer um teste da solução de filtro de registros.
Selecione a opção de menu Visualizar | Visualizar Amostra tendo como resposta a caixa de
dialogo representada pela Figura 17. Desejando, podemos optar por visualizar somente um
número específico de registros, minimizando o processo de demonstração.
Figura 17
Clicando no botão Ok (Figura 17), obteremos a interface Digitar Valores (Figura 18), para a qual
sugerimos inserir a letra “C” antecedendo o caractere coringa “*”.
Figura 18

12. CrystalReport XI
– Versão Beta 02
Página 12 de 38

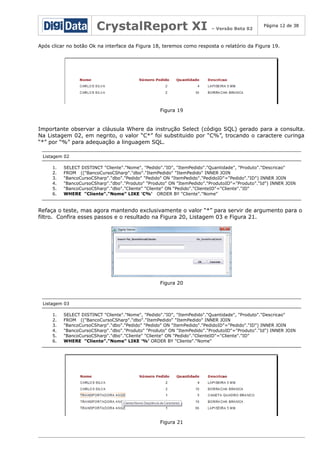

Após clicar no botão Ok na interface da Figura 18, teremos como resposta o relatório da Figura 19.
Figura 19
Importante observar a cláusula Where da instrução Select (código SQL) gerado para a consulta.
Na Listagem 02, em negrito, o valor “C*” foi substituido por “C%”, trocando o caractere curinga
“*” por “%” para adequação a linguagem SQL.
Listagem 02
1.
2.
3.
4.
5.
6.
SELECT DISTINCT "Cliente"."Nome", "Pedido"."ID", "ItemPedido"."Quantidade", "Produto"."Descricao"
FROM (("BancoCursoCSharp"."dbo"."ItemPedido" "ItemPedido" INNER JOIN
"BancoCursoCSharp"."dbo"."Pedido" "Pedido" ON "ItemPedido"."PedidoID"="Pedido"."ID") INNER JOIN
"BancoCursoCSharp"."dbo"."Produto" "Produto" ON "ItemPedido"."ProdutoID"="Produto"."Id") INNER JOIN
"BancoCursoCSharp"."dbo"."Cliente" "Cliente" ON "Pedido"."ClienteID"="Cliente"."ID"
WHERE "Cliente"."Nome" LIKE 'C%' ORDER BY "Cliente"."Nome"
Refaça o teste, mas agora mantendo exclusivamente o valor “*” para servir de argumento para o
filtro. Confira esses passos e o resultado na Figura 20, Listagem 03 e Figura 21.
Figura 20
Listagem 03
1.
2.
3.
4.
5.
6.
SELECT DISTINCT "Cliente"."Nome", "Pedido"."ID", "ItemPedido"."Quantidade", "Produto"."Descricao"
FROM (("BancoCursoCSharp"."dbo"."ItemPedido" "ItemPedido" INNER JOIN
"BancoCursoCSharp"."dbo"."Pedido" "Pedido" ON "ItemPedido"."PedidoID"="Pedido"."ID") INNER JOIN
"BancoCursoCSharp"."dbo"."Produto" "Produto" ON "ItemPedido"."ProdutoID"="Produto"."Id") INNER JOIN
"BancoCursoCSharp"."dbo"."Cliente" "Cliente" ON "Pedido"."ClienteID"="Cliente"."ID"
WHERE "Cliente"."Nome" LIKE '%' ORDER BY "Cliente"."Nome"
Figura 21

13. CrystalReport XI
– Versão Beta 02
Página 13 de 38

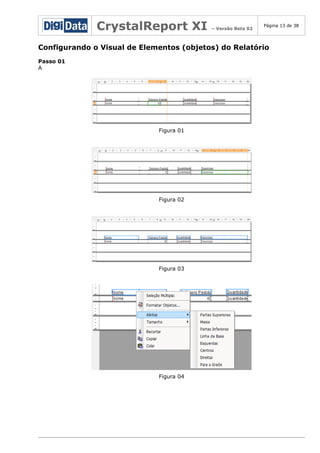

Configurando o Visual de Elementos (objetos) do Relatório
Passo 01
A
Figura 01
Figura 02
Figura 03
Figura 04

14. CrystalReport XI

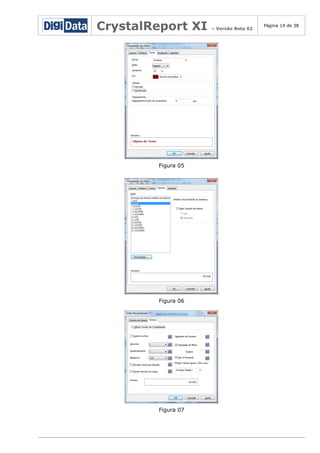

Figura 05
Figura 06
Figura 07
– Versão Beta 02
Página 14 de 38

15. CrystalReport XI
Figura 08
Figura 09
Figura 10
Figura 11
– Versão Beta 02
Página 15 de 38

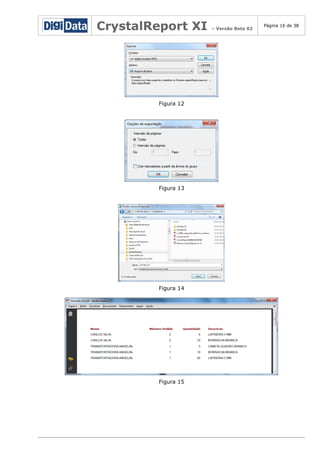

16. CrystalReport XI
Figura 12
Figura 13
Figura 14
Figura 15
– Versão Beta 02
Página 16 de 38

17. CrystalReport XI
– Versão Beta 02
Página 17 de 38

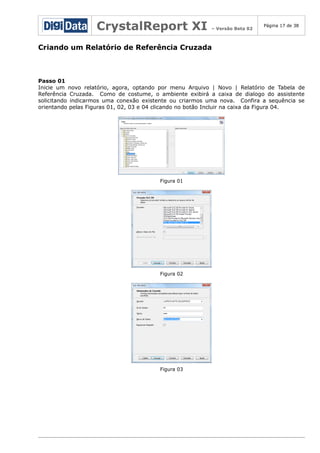

Criando um Relatório de Referência Cruzada
Passo 01
Inicie um novo relatório, agora, optando por menu Arquivo | Novo | Relatório de Tabela de
Referência Cruzada. Como de costume, o ambiente exibirá a caixa de dialogo do assistente
solicitando indicarmos uma conexão existente ou criarmos uma nova. Confira a sequência se
orientando pelas Figuras 01, 02, 03 e 04 clicando no botão Incluir na caixa da Figura 04.
Figura 01
Figura 02
Figura 03

18. CrystalReport XI
– Versão Beta 02
Página 18 de 38

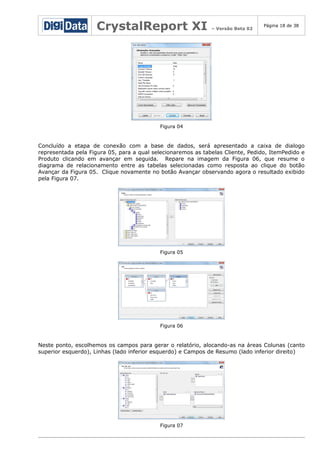

Figura 04
Concluído a etapa de conexão com a base de dados, será apresentado a caixa de dialogo
representada pela Figura 05, para a qual selecionaremos as tabelas Cliente, Pedido, ItemPedido e
Produto clicando em avançar em seguida. Repare na imagem da Figura 06, que resume o
diagrama de relacionamento entre as tabelas selecionadas como resposta ao clique do botão
Avançar da Figura 05. Clique novamente no botão Avançar observando agora o resultado exibido
pela Figura 07.
Figura 05
Figura 06
Neste ponto, escolhemos os campos para gerar o relatório, alocando-as na áreas Colunas (canto
superior esquerdo), Linhas (lado inferior esquerdo) e Campos de Resumo (lado inferior direito)
Figura 07

19. CrystalReport XI
– Versão Beta 02
Página 19 de 38
Da forma que optamos pela escolha dos campos do relatório, considerando que é um relatório de referência
cruzada e não um relatório tabular, será exibido neste modelo as colunas como sendo o Cliente (Nome do
Cliente), nas linhas serão exibidos a Descrição do Produto, e por fim, a totalização da soma das Quantidades
de ItemPedido (quantidade vendida por produto) apresentando uma coluna para as vendas totais de Produto
por Cliente e uma coluna resumindo a venda total por Produto de todos os clientes envolvidos.
Figura 08
Nesta fase (Figura 09) simplesmente seguiremos em frente clicando no botão Avançar, não
aplicando nenhum filtro.
Figura 09
Antes de finalizar, clicando no botão Concluir, escolha um estilo na lista Estilos disponíveis
observando a aparência no lado direito.
Figura 10
Passo 02
Para que tenhamos a possibilidade de escolha do cliente que constará no relatório, incluiremos
um parâmetro no relatório, procedendo na sequência, sua utilização na cláusula Where da
consulta SQL. Este parâmetro servirá ao filtro do campo Cliente.ID para o operador de igualdade.
Então, clique com o botão direito do mouse sobre o nó Campos de Parâmetro na caixa Explorador
de Campos. Conforme resultado exposto na Figura 11, indique no campo nome Par_ClienteID,
para o campo Tipo escolha Número e Lista de Valores como estático.

20. CrystalReport XI
– Versão Beta 02
Página 20 de 38

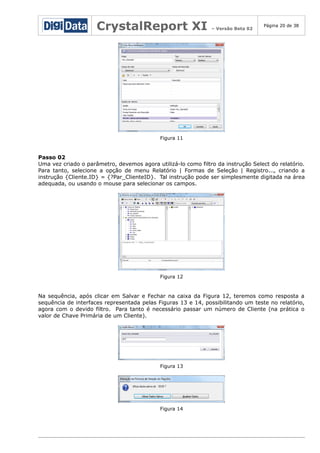

Figura 11
Passo 02
Uma vez criado o parâmetro, devemos agora utilizá-lo como filtro da instrução Select do relatório.
Para tanto, selecione a opção de menu Relatório | Formas de Seleção | Registro..., criando a
instrução {Cliente.ID} = {?Par_ClienteID}. Tal instrução pode ser simplesmente digitada na área
adequada, ou usando o mouse para selecionar os campos.
Figura 12
Na sequência, após clicar em Salvar e Fechar na caixa da Figura 12, teremos como resposta a
sequência de interfaces representada pelas Figuras 13 e 14, possibilitando um teste no relatório,
agora com o devido filtro. Para tanto é necessário passar um número de Cliente (na prática o
valor de Chave Primária de um Cliente).
Figura 13
Figura 14

21. CrystalReport XI
– Versão Beta 02
Página 21 de 38

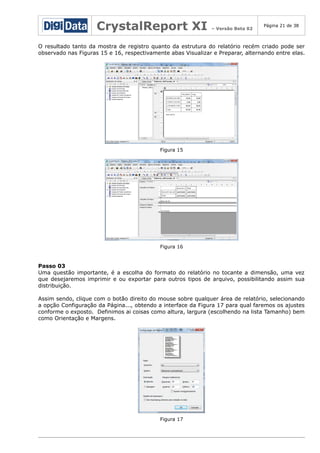

O resultado tanto da mostra de registro quanto da estrutura do relatório recém criado pode ser
observado nas Figuras 15 e 16, respectivamente abas Visualizar e Preparar, alternando entre elas.
Figura 15
Figura 16
Passo 03
Uma questão importante, é a escolha do formato do relatório no tocante a dimensão, uma vez
que desejaremos imprimir e ou exportar para outros tipos de arquivo, possibilitando assim sua
distribuição.
Assim sendo, clique com o botão direito do mouse sobre qualquer área de relatório, selecionando
a opção Configuração da Página..., obtendo a interface da Figura 17 para qual faremos os ajustes
conforme o exposto. Definimos ai coisas como altura, largura (escolhendo na lista Tamanho) bem
como Orientação e Margens.
Figura 17

22. CrystalReport XI
– Versão Beta 02
Página 22 de 38

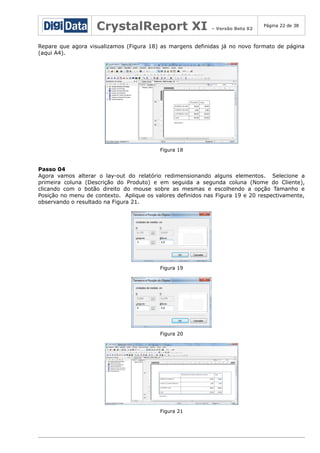

Repare que agora visualizamos (Figura 18) as margens definidas já no novo formato de página
(aqui A4).
Figura 18
Passo 04
Agora vamos alterar o lay-out do relatório redimensionando alguns elementos. Selecione a
primeira coluna (Descrição do Produto) e em seguida a segunda coluna (Nome do Cliente),
clicando com o botão direito do mouse sobre as mesmas e escolhendo a opção Tamanho e
Posição no menu de contexto. Aplique os valores definidos nas Figura 19 e 20 respectivamente,
observando o resultado na Figura 21.
Figura 19
Figura 20
Figura 21

23. CrystalReport XI
– Versão Beta 02
Página 23 de 38

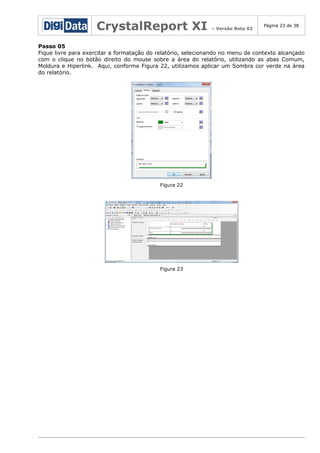

Passo 05
Fique livre para exercitar a formatação do relatório, selecionando no menu de contexto alcançado
com o clique no botão direito do mouse sobre a área do relatório, utilizando as abas Comum,
Moldura e Hiperlink. Aqui, conforme Figura 22, utilizamos aplicar um Sombra cor verde na área
do relatório.
Figura 22
Figura 23

24. CrystalReport XI
– Versão Beta 02
Página 24 de 38

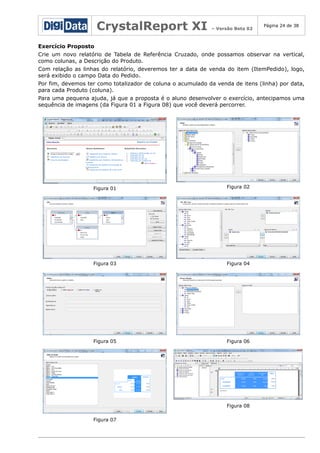

Exercício Proposto
Crie um novo relatório de Tabela de Referência Cruzado, onde possamos observar na vertical,
como colunas, a Descrição do Produto.
Com relação as linhas do relatório, deveremos ter a data de venda do item (ItemPedido), logo,
será exibido o campo Data do Pedido.
Por fim, devemos ter como totalizador de coluna o acumulado da venda de itens (linha) por data,
para cada Produto (coluna).
Para uma pequena ajuda, já que a proposta é o aluno desenvolver o exercício, antecipamos uma
sequência de imagens (da Figura 01 a Figura 08) que você deverá percorrer.
Figura 01
Figura 02
Figura 03
Figura 04
Figura 05
Figura 06
Figura 08
Figura 07

25. CrystalReport XI
– Versão Beta 02
Página 25 de 38

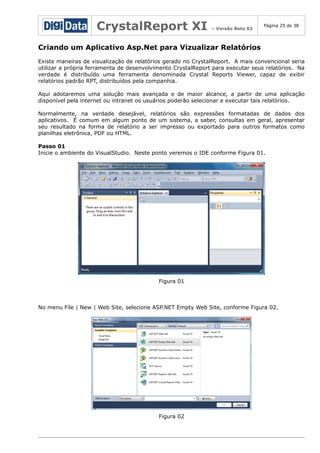

Criando um Aplicativo Asp.Net para Vizualizar Relatórios
Existe maneiras de visualização de relatórios gerado no CrystalReport. A mais convencional seria
utilizar a própria ferramenta de desenvolvimento CrystalReport para executar seus relatórios. Na
verdade é distribuído uma ferramenta denominada Crystal Reports Viewer, capaz de exibir
relatórios padrão RPT, distribuídos pela companhia.
Aqui adotaremos uma solução mais avançada e de maior alcance, a partir de uma aplicação
disponível pela internet ou intranet os usuários poderão selecionar e executar tais relatórios.
Normalmente, na verdade desejável, relatórios são expressões formatadas de dados dos
aplicativos. É comum em algum ponto de um sistema, a saber, consultas em geral, apresentar
seu resultado na forma de relatório a ser impresso ou exportado para outros formatos como
planilhas eletrônica, PDF ou HTML.
Passo 01
Inicie o ambiente do VisualStudio. Neste ponto veremos o IDE conforme Figura 01.
Figura 01
No menu File | New | Web Site, selecione ASP.NET Empty Web Site, conforme Figura 02.
Figura 02

26. CrystalReport XI
– Versão Beta 02
Página 26 de 38

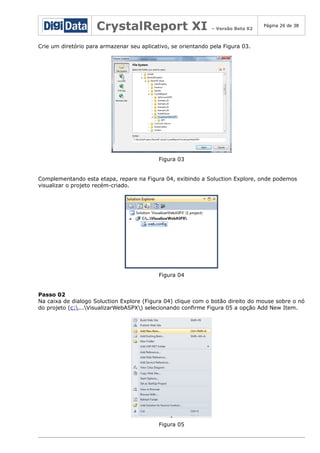

Crie um diretório para armazenar seu aplicativo, se orientando pela Figura 03.
Figura 03
Complementando esta etapa, repare na Figura 04, exibindo a Soluction Explore, onde podemos
visualizar o projeto recém-criado.
Figura 04
Passo 02
Na caixa de dialogo Soluction Explore (Figura 04) clique com o botão direito do mouse sobre o nó
do projeto (c:...VisualizarWebASPX) selecionando confirme Figura 05 a opção Add New Item.
Figura 05

27. CrystalReport XI
– Versão Beta 02
Página 27 de 38

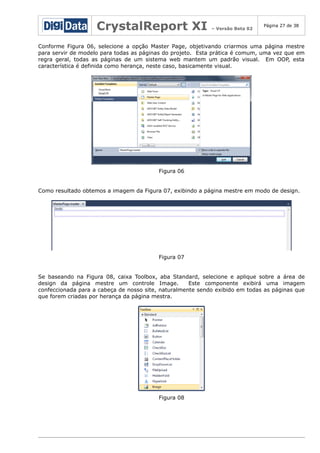

Conforme Figura 06, selecione a opção Master Page, objetivando criarmos uma página mestre
para servir de modelo para todas as páginas do projeto. Esta prática é comum, uma vez que em
regra geral, todas as páginas de um sistema web mantem um padrão visual. Em OOP, esta
característica é definida como herança, neste caso, basicamente visual.
Figura 06
Como resultado obtemos a imagem da Figura 07, exibindo a página mestre em modo de design.
Figura 07
Se baseando na Figura 08, caixa Toolbox, aba Standard, selecione e aplique sobre a área de
design da página mestre um controle Image.
Este componente exibirá uma imagem
confeccionada para a cabeça de nosso site, naturalmente sendo exibido em todas as páginas que
que forem criadas por herança da página mestra.
Figura 08

28. CrystalReport XI
– Versão Beta 02
Página 28 de 38

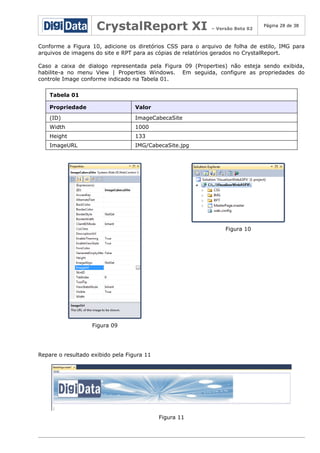

Conforme a Figura 10, adicione os diretórios CSS para o arquivo de folha de estilo, IMG para
arquivos de imagens do site e RPT para as cópias de relatórios gerados no CrystalReport.
Caso a caixa de dialogo representada pela Figura 09 (Properties) não esteja sendo exibida,
habilite-a no menu View | Properties Windows. Em seguida, configure as propriedades do
controle Image conforme indicado na Tabela 01.
Tabela 01
Propriedade
Valor
(ID)
ImageCabecaSite
Width
1000
Height
133
ImageURL
IMG/CabecaSite.jpg
Figura 10
Figura 09
Repare o resultado exibido pela Figura 11
Figura 11

29. CrystalReport XI
– Versão Beta 02
Página 29 de 38

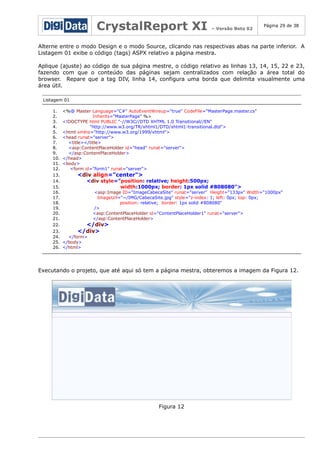

Alterne entre o modo Design e o modo Source, clicando nas respectivas abas na parte inferior. A
Listagem 01 exibe o código (tags) ASPX relativo a página mestra.
Aplique (ajuste) ao código de sua página mestre, o código relativo as linhas 13, 14, 15, 22 e 23,
fazendo com que o conteúdo das páginas sejam centralizados com relação a área total do
browser. Repare que a tag DIV, linha 14, configura uma borda que delimita visualmente uma
área útil.
Listagem 01
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
<%@ Master Language="C#" AutoEventWireup="true" CodeFile="MasterPage.master.cs"
Inherits="MasterPage" %>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN"
"http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head runat="server">
<title></title>
<asp:ContentPlaceHolder id="head" runat="server">
</asp:ContentPlaceHolder>
</head>
<body>
<form id="form1" runat="server">
<div align="center">
<div style="position: relative; height:500px;
width:1000px; border: 1px solid #808080">
<asp:Image ID="ImageCabecaSite" runat="server" Height="133px" Width="1000px"
ImageUrl="~/IMG/CabecaSite.jpg" style="z-index: 1; left: 0px; top: 0px;
position: relative; border: 1px solid #808080"
/>
<asp:ContentPlaceHolder id="ContentPlaceHolder1" runat="server">
</asp:ContentPlaceHolder>
</div>
23.
</div>
24.
</form>
25. </body>
26. </html>
Executando o projeto, que até aqui só tem a página mestra, obteremos a imagem da Figura 12.
Figura 12

30. CrystalReport XI
– Versão Beta 02
Página 30 de 38

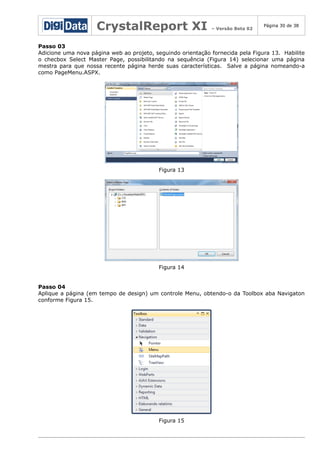

Passo 03
Adicione uma nova página web ao projeto, seguindo orientação fornecida pela Figura 13. Habilite
o checbox Select Master Page, possibilitando na sequência (Figura 14) selecionar uma página
mestra para que nossa recente página herde suas características. Salve a página nomeando-a
como PageMenu.ASPX.
Figura 13
Figura 14
Passo 04
Aplique a página (em tempo de design) um controle Menu, obtendo-o da Toolbox aba Navigaton
conforme Figura 15.
Figura 15

31. CrystalReport XI
– Versão Beta 02
Página 31 de 38
A Listagem 02 exibe o código da página PageMenu, já incluindo a tag Menu.
Listagem 02
1.
2.
3.
4.
5.
6.
7.
8.
9.
<%@ Page Title="" Language="C#" MasterPageFile="~/MasterPage.master" AutoEventWireup="true"
CodeFile="PageMenu.aspx.cs" Inherits="PageMenu" %>
<asp:Content ID="Content1" ContentPlaceHolderID="head" Runat="Server">
</asp:Content>
<asp:Content ID="Content2" ContentPlaceHolderID="ContentPlaceHolder1" Runat="Server">
<asp:Menu ID="Menu1" runat="server">
</asp:Menu>
</asp:Content>
Selecione a caixa de Properties (Figura 16), alterando a propriedade (ID) para Menu e em
seguida, altere também a propriedade Orientation para Horizontal e por fim Widht para 1000. O
resultado pode ser observado na Figura 17.
Figura 16
Figura 17
Passo 05
No lado direito do controle (assim com em todos os controles de lista) existe um icone na forma
de uma seta, para qual devemos clicar, e em seguida, selecionar Edit Menu Item (Figura 18).
Esta ação aciona o Menu Task (menu de tarefas inerente aos controles de lista).
Figura 18

32. CrystalReport XI
– Versão Beta 02
Página 32 de 38

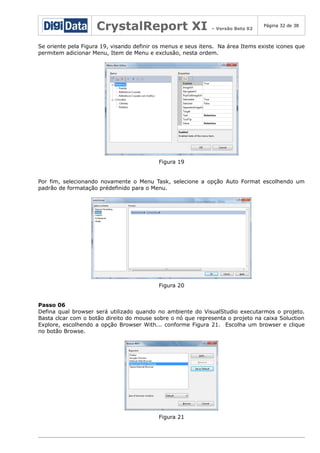

Se oriente pela Figura 19, visando definir os menus e seus itens. Na área Items existe icones que
permitem adicionar Menu, Item de Menu e exclusão, nesta ordem.
Figura 19
Por fim, selecionando novamente o Menu Task, selecione a opção Auto Format escolhendo um
padrão de formatação prédefinido para o Menu.
Figura 20
Passo 06
Defina qual browser será utilizado quando no ambiente do VisualStudio executarmos o projeto.
Basta clcar com o botão direito do mouse sobre o nó que representa o projeto na caixa Soluction
Explore, escolhendo a opção Browser With... conforme Figura 21. Escolha um browser e clique
no botão Browse.
Figura 21

33. CrystalReport XI
– Versão Beta 02
Página 33 de 38

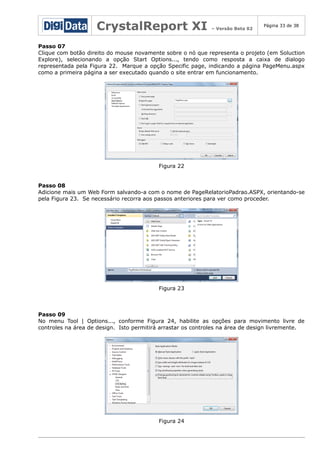

Passo 07
Clique com botão direito do mouse novamente sobre o nó que representa o projeto (em Soluction
Explore), selecionando a opção Start Options..., tendo como resposta a caixa de dialogo
representada pela Figura 22. Marque a opção Specific page, indicando a página PageMenu.aspx
como a primeira página a ser executado quando o site entrar em funcionamento.
Figura 22
Passo 08
Adicione mais um Web Form salvando-a com o nome de PageRelatorioPadrao.ASPX, orientando-se
pela Figura 23. Se necessário recorra aos passos anteriores para ver como proceder.
Figura 23
Passo 09
No menu Tool | Options..., conforme Figura 24, habilite as opções para movimento livre de
controles na área de design. Isto permitirá arrastar os controles na área de design livremente.
Figura 24

34. CrystalReport XI
– Versão Beta 02
Página 34 de 38

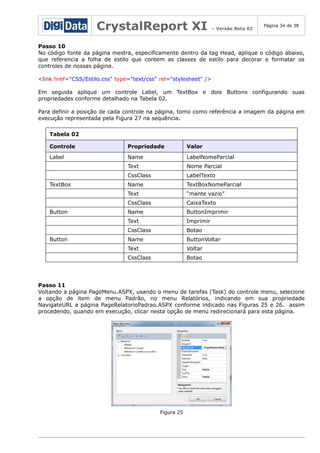

Passo 10
No código fonte da página mestra, especificamente dentro da tag Head, aplique o código abaixo,
que referencia a folha de estilo que contem as classes de estilo para decorar e formatar os
controles de nossas página.
<link href="CSS/Estilo.css" type="text/css" rel="stylesheet" />
Em seguida aplique um controle Label, um TextBox e dois Buttons configurando suas
propriedades conforme detalhado na Tabela 02.
Para definir a posição de cada controle na página, tomo como referência a imagem da página em
execução representada pela Figura 27 na sequência.
Tabela 02
Controle
Propriedade
Valor
Label
Name
LabelNomeParcial
Text
Nome Parcial
CssClass
LabelTexto
Name
TextBoxNomeParcial
Text
“mante vazio”
CssClass
CaixaTexto
Name
ButtonImprimir
Text
Imprimir
CssClass
Botao
Name
ButtonVoltar
Text
Voltar
CssClass
Botao
TextBox
Button
Button
Passo 11
Voltando a página PageMenu.ASPX, usando o menu de tarefas (Task) do controle menu, selecione
a opção de item de menu Padrão, no menu Relatórios, indicando em sua propriedade
NavigateURL a página PageRelatorioPadrao.ASPX conforme indicado nas Figuras 25 e 26. assim
procedendo, quando em execução, clicar nesta opção de menu redirecionará para esta página.
Figura 25

35. CrystalReport XI
– Versão Beta 02
Página 35 de 38
Figura 26
A Figura 27 exibe o lay-out final da página PageRelatorioPadrao.ASPX em execução.
Figura 27
Passo 11
Adicione mais uma Web Form ao projeto nomeando-o como PageExiberelatorio.ASPX (Figura 28).
Esta página terá como função exibir todos os relatórios do projeto. Neste caso, a mesma não
herdará de MasterPage.master, pois servirá como preview dos relatórios.
Figura 28

36. CrystalReport XI
– Versão Beta 02
Página 36 de 38

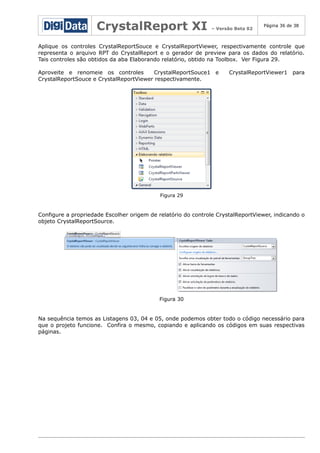

Aplique os controles CrystalReportSouce e CrystalReportViewer, respectivamente controle que
representa o arquivo RPT do CrystalReport e o gerador de preview para os dados do relatório.
Tais controles são obtidos da aba Elaborando relatório, obtido na Toolbox. Ver Figura 29.
Aproveite e renomeie os controles
CrystalReportSouce1 e
CrystalReportSouce e CrystalReportViewer respectivamente.
CrystalReportViewer1 para
Figura 29
Configure a propriedade Escolher origem de relatório do controle CrystalReportViewer, indicando o
objeto CrystalReportSource.
Figura 30
Na sequência temos as Listagens 03, 04 e 05, onde podemos obter todo o código necessário para
que o projeto funcione. Confira o mesmo, copiando e aplicando os códigos em suas respectivas
páginas.

37. CrystalReport XI
– Versão Beta 02

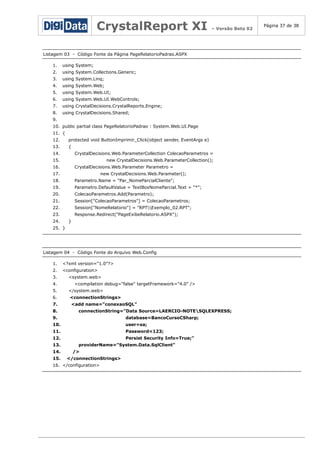

Listagem 03 - Código Fonte da Página PageRelatorioPadrao.ASPX
1.
using System;
2.
using System.Collections.Generic;
3.
using System.Linq;
4.
using System.Web;
5.
using System.Web.UI;
6.
using System.Web.UI.WebControls;
7.
using CrystalDecisions.CrystalReports.Engine;
8.
using CrystalDecisions.Shared;
9.
10. public partial class PageRelatorioPadrao : System.Web.UI.Page
11. {
12.
protected void ButtonImprimir_Click(object sender, EventArgs e)
13.
{
14.
CrystalDecisions.Web.ParameterCollection ColecaoParametros =
15.
new CrystalDecisions.Web.ParameterCollection();
16.
CrystalDecisions.Web.Parameter Parametro =
17.
new CrystalDecisions.Web.Parameter();
18.
Parametro.Name = "Par_NomeParcialCliente";
19.
Parametro.DefaultValue = TextBoxNomeParcial.Text + "*";
20.
ColecaoParametros.Add(Parametro);
21.
Session["ColecaoParametros"] = ColecaoParametros;
22.
Session["NomeRelatorio"] = "RPTExemplo_02.RPT";
23.
Response.Redirect("PageExibeRelatorio.ASPX");
24.
}
25. }
Listagem 04 - Código Fonte do Arquivo Web.Config
1.
<?xml version="1.0"?>
2.
<configuration>
3.
4.
5.
6.
7.
8.
<system.web>
<compilation debug="false" targetFramework="4.0" />
</system.web>
<connectionStrings>
<add name="conexaoSQL"
connectionString="Data Source=LAERCIO-NOTESQLEXPRESS;
9.
database=BancoCursoCSharp;
10.
user=sa;
11.
Password=123;
12.
13.
14.
15.
Persist Security Info=True;"
providerName="System.Data.SqlClient"
/>
</connectionStrings>
16. </configuration>
Página 37 de 38

38. CrystalReport XI
– Versão Beta 02
Página 38 de 38
Listagem 05 - Código Fonte da Página PageRelatorioPadrao.ASPX
1.
using System;
2.
using System.Collections.Generic;
3.
using System.Linq;
4.
using System.Web;
5.
using System.Web.UI;
6.
using System.Web.UI.WebControls;
7.
using System.Data;
8.
using System.Configuration;
9.
using System.Data.SqlClient;
10. using CrystalDecisions.CrystalReports.Engine;
11.
12. public partial class PageExibeRelatorio : System.Web.UI.Page
13. {
14.
protected void Page_Load(object sender, EventArgs e)
15.
{
16.
CrystalReportSource.Report.FileName = (String)Session["NomeRelatorio"];
17.
CrystalReportViewer.ReportSource = CrystalReportSource;
18.
string connectionString =
19.
ConfigurationManager.ConnectionStrings["ConexaoSQL"].ConnectionString;
20.
SqlConnectionStringBuilder SConn =
21.
new SqlConnectionStringBuilder(connectionString);
22.
CrystalReportSource.ReportDocument.DataSourceConnections[0].SetConnection(
23.
SConn.DataSource,
24.
SConn.InitialCatalog,
25.
SConn.UserID,
26.
SConn.Password);
27.
foreach (CrystalDecisions.Web.Parameter Parametro in
28.
(CrystalDecisions.Web.ParameterCollection)Session["ColecaoParametros"])
29.
{
30.
CrystalReportSource.Report.Parameters.Add(Parametro);
31.
}
32.
33.
CrystalReportSource.DataBind();
}
34. }
Por fim, a Figura 31 exibindo um relatório do CrystalReport por intermédio da aplicação Asp.Net.
Figura 31
