[1] O documento descreve uma análise de rede realizada em uma escola municipal com o objetivo de avaliar o hardware, topologia, cabeamento e problemas da rede.[2] A metodologia incluiu visita à escola, entrevistas, coleta de dados e comparação com referencial teórico.[3] Problemas como cabeamento exposto e interferência eletromagnética foram identificados junto com possíveis soluções.

1. Análise de rede
L I E
ABORATÓRIO DE NFORMÁTICA DE SCOLA
Aluno: Claudio Lima - Prof. Vandersílvio da Silva
Novo Hamburgo
Junho/2011

2. Objetivos
 Visitar escola, analisando caso real de uso de redes:
hardware  topologia  cabeamento  problemas/soluções
2

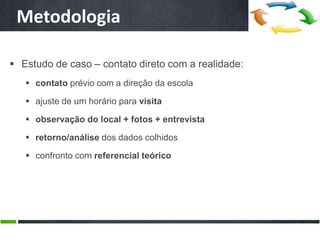

3. Metodologia
 Estudo de caso – contato direto com a realidade:
 contato prévio com a direção da escola
 ajuste de um horário para visita
 observação do local + fotos + entrevista
 retorno/análise dos dados colhidos
 confronto com referencial teórico

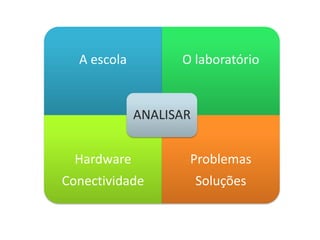

4. A escola O laboratório
ANALISAR
Hardware Problemas
Conectividade Soluções

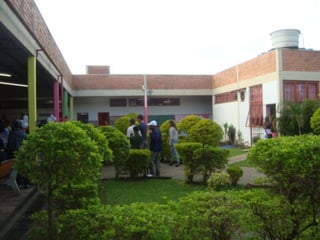

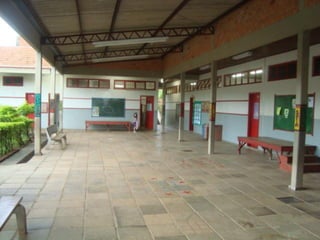

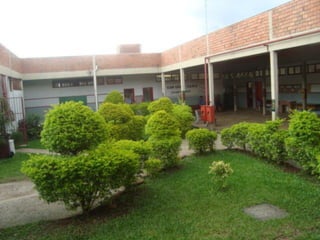

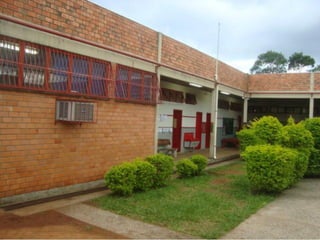

5. Escola
Escola Municipal de Ensino Fundamental Irmão Nilo
Av. Tarcísio Antônio Bruxel, 254, Boa Saúde, Novo Hamburgo
Ensino Fundamental - 370 alunos - 5 a 11 anos

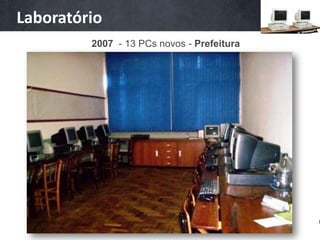

11. Laboratório
2007 - 13 PCs novos - Prefeitura

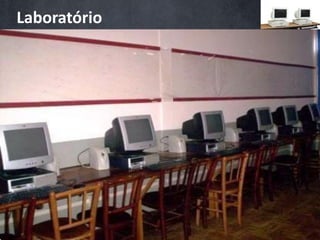

12. Laboratório

13. Laboratório
13

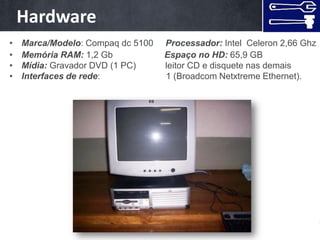

14. Hardware
• As máquinas
Marca/Modelo: Compaq dc 5100 Processador: Intel Celeron 2,66 Ghz
• Memória RAM: 1,2 Gb Espaço no HD: 65,9 GB
• Mídia: Gravador DVD (1 PC) leitor CD e disquete nas demais
• Interfaces de rede: 1 (Broadcom Netxtreme Ethernet).

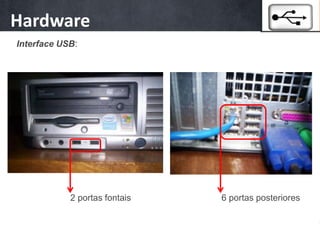

15. Hardware
As máquinas
Interface USB:
2 portas fontais 6 portas posteriores

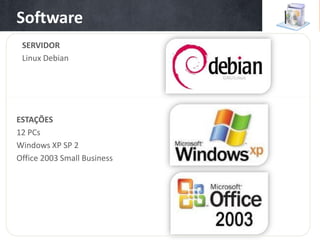

16. Software
As máquinas
SERVIDOR
Linux Debian
ESTAÇÕES
12 PCs
Windows XP SP 2
Office 2003 Small Business

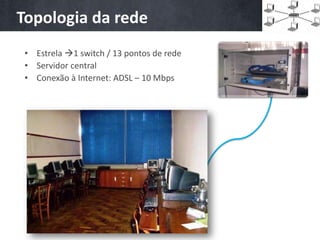

17. Topologia da rede
• Estrela 1 switch / 13 pontos de rede
• Servidor central
• Conexão à Internet: ADSL – 10 Mbps

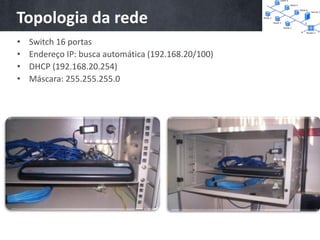

18. Topologia da rede
• Switch 16 portas
• Endereço IP: busca automática (192.168.20/100)
• DHCP (192.168.20.254)
• Máscara: 255.255.255.0

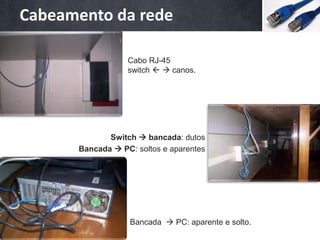

19. Cabeamento da rede
Cabo RJ-45
switch   canos.
Switch  bancada: dutos
Bancada  PC: soltos e aparentes
Bancada  PC: aparente e solto.

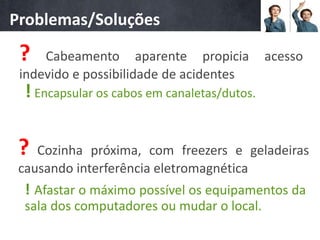

20. Problemas/Soluções
? Cabeamento aparente propicia acesso
indevido e possibilidade de acidentes
! Encapsular os cabos em canaletas/dutos.
? Cozinha próxima, com freezers e geladeiras
causando interferência eletromagnética
! Afastar o máximo possível os equipamentos da
sala dos computadores ou mudar o local.

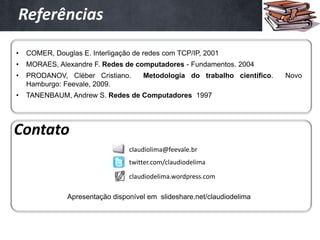

21. Referências
• COMER, Douglas E. Interligação de redes com TCP/IP, 2001
• MORAES, Alexandre F. Redes de computadores - Fundamentos. 2004
• PRODANOV, Cléber Cristiano. Metodologia do trabalho científico. Novo
Hamburgo: Feevale, 2009.
• TANENBAUM, Andrew S. Redes de Computadores 1997
