Altium designer I - Esquemático I

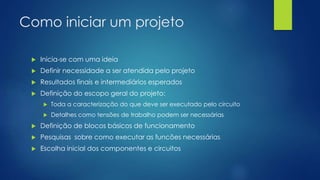

- 2. Como iniciar um projeto Inicia-se com uma ideia Definir necessidade a ser atendida pelo projeto Resultados finais e intermediários esperados Definição do escopo geral do projeto: Toda a caracterização do que deve ser executado pelo circuito Detalhes como tensões de trabalho podem ser necessárias Definição de blocos básicos de funcionamento Pesquisas sobre como executar as funcões necessárias Escolha inicial dos componentes e circuitos

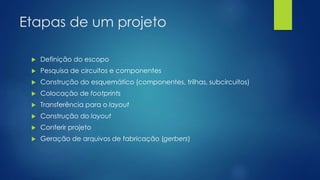

- 3. Etapas de um projeto Definição do escopo Pesquisa de circuitos e componentes Construção do esquemático (componentes, trilhas, subcircuitos) Colocação de footprints Transferência para o layout Construção do layout Conferir projeto Geração de arquivos de fabricação (gerbers)

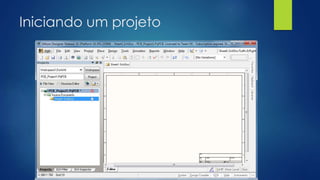

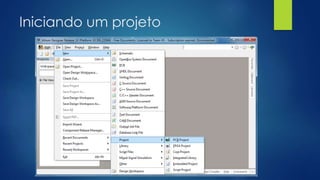

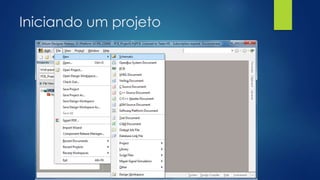

- 8. Iniciando um projeto Mostrar bibliotecas de componentes Arquivos do projeto atual
- 9. Esquemático - componentes Biblioteca atual Componentes na biblioteca Componente selecionado Pesquisar Para adicionar um componente ao esquemático basta arastá-lo para a folha; Caso vá colocar vários, dar dois cliques no componente desejado. Configurar bibliotecas

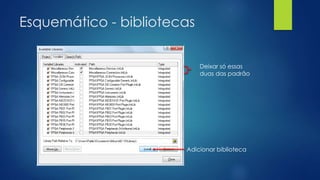

- 10. Esquemático - bibliotecas Adicionar biblioteca Deixar só essas duas das padrão

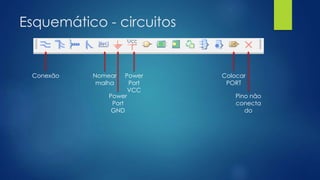

- 11. Esquemático - circuitos Conexão Nomear malha Power Port VCC Power Port GND Colocar PORT Pino não conecta do

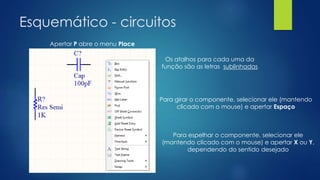

- 12. Esquemático - circuitos Apertar P abre o menu Place Os atalhos para cada uma da função são as letras sublinhadas Para girar o componente, selecionar ele (mantendo clicado com o mouse) e apertar Espaço Para espelhar o componente, selecionar ele (mantendo clicado com o mouse) e apertar X ou Y, dependendo do sentido desejado
- 13. Esquemático - circuitos Para se conectar os componentes utiliza-se Place > Wire (P > W) Depois é só clicar no terminal de um componente e depois onde se deseja conectar, fazendo o caminho
- 14. Esquemático - circuitos Quando os componentes estão conectados, se forem movimentados as conexões não se mantém. Para movimentar mantendo a conexão, segurar CTRL e em seguida arrastar. Se quiser duplicar, selecionar e arrastar segurando SHIFT
- 15. Esquemático - componentes Para abrir as propriedades do componente basta dar dois cliques Nesta tela são selecionadas todas as configurações do componente, como código, valor e footprint. No caso de resistores e capacitores, colocar o valor do componente nos campos: COMMENT e VALUE. Isto facilita na hora de gerar a lista de componentes.

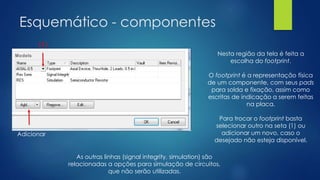

- 16. Esquemático - componentes Nesta região da tela é feita a escolha do footprint. O footprint é a representação física de um componente, com seus pads para solda e fixação, assim como escritas de indicação a serem feitas na placa. Para trocar o footprint basta selecionar outro na seta (1) ou adicionar um novo, caso o desejado não esteja disponível. (1) Adicionar As outras linhas (signal integrity, simulation) são relacionadas a opções para simulação de circuitos, que não serão utilizadas.

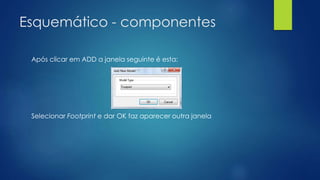

- 17. Esquemático - componentes Após clicar em ADD a janela seguinte é esta: Selecionar Footprint e dar OK faz aparecer outra janela

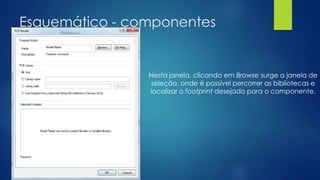

- 18. Esquemático - componentes Nesta janela, clicando em Browse surge a janela de seleção, onde é possível percorrer as bibliotecas e localizar o footprint desejado para o componente.

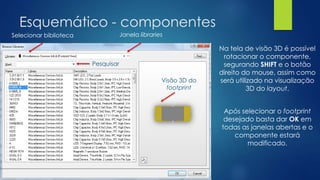

- 19. Esquemático - componentes Na tela de visão 3D é possível rotacionar o componente, segurando SHIFT e o botão direito do mouse, assim como será utilizado na visualização 3D do layout. Após selecionar o footprint desejado basta dar OK em todas as janelas abertas e o componente estará modificado. Selecionar biblioteca Janela libraries Pesquisar Visão 3D do footprint

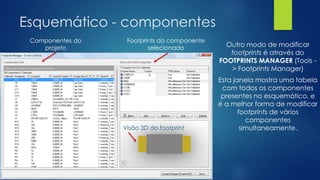

- 20. Esquemático - componentes Outro modo de modificar footprints é através do FOOTPRINTS MANAGER (Tools - > Footprints Manager) Esta janela mostra uma tabela com todos os componentes presentes no esquemático, e é a melhor forma de modificar footprints de vários componentes simultaneamente. Componentes do projeto Footprints do componente selecionado Visão 3D do footprint

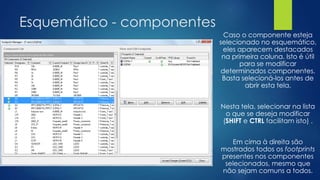

- 21. Esquemático - componentes Caso o componente esteja selecionado no esquemático, eles aparecem destacados na primeira coluna. Isto é útil para se modificar determinados componentes. Basta selecioná-los antes de abrir esta tela. Nesta tela, selecionar na lista o que se deseja modificar (SHIFT e CTRL facilitam isto) . Em cima à direita são mostrados todos os footprints presentes nos componentes selecionados, mesmo que não sejam comuns a todos.

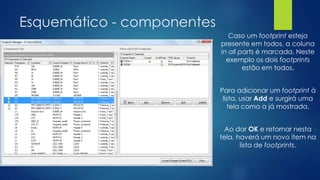

- 22. Esquemático - componentes Caso um footprint esteja presente em todos, a coluna In all parts é marcada. Neste exemplo os dois footprints estão em todos. Para adicionar um footprint à lista, usar Add e surgirá uma tela como a já mostrada. Ao dar OK e retornar nesta tela, haverá um novo item na lista de footprints.

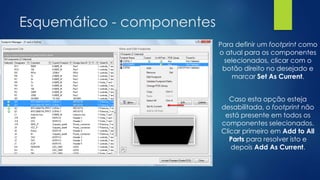

- 23. Esquemático - componentes Para definir um footprint como o atual para os componentes selecionados, clicar com o botão direito no desejado e marcar Set As Current. Caso esta opção esteja desabilitada, o footprint não está presente em todos os componentes selecionados. Clicar primeiro em Add to All Parts para resolver isto e depois Add As Current.

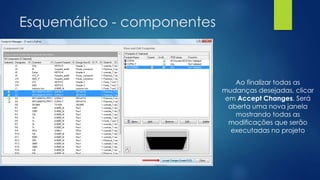

- 24. Esquemático - componentes Ao finalizar todas as mudanças desejadas, clicar em Accept Changes. Será aberta uma nova janela mostrando todas as modificações que serão executadas no projeto

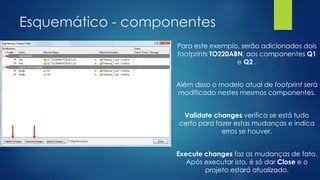

- 25. Esquemático - componentes Para este exemplo, serão adicionados dois footprints TO220ABN, aos componentes Q1 e Q2 . Além disso o modelo atual de footprint será modificado nestes mesmos componentes. Validate changes verifica se está tudo certo para fazer estas mudanças e indica erros se houver. Execute changes faz as mudanças de fato. Após executar isto, é só dar Close e o projeto estará atualizado.
- 26. Organização do esquemático Ao fazer o esquemático, a colocação de PORTs e POWER PORTs (VCC e GND) é essencial para um projeto. Isso facilita o trabalho e o entendimento sobre o que está conectado onde, evitando que o esquemático seja um emaranhado de trilhas cruzadas. PORTs com mesmo nome conectam dois pontos, assim como POWER PORTs. Ambos podem ser renomeados como desejado.
- 27. Organização do esquemático Cuidado ao multiplicar PORTs arrastando segurando SHIFT. Caso eles possuam números como últimos caracteres, o Altium automaticamente incrementa a contagem. Exemplo: Se arrastar o PORT “RA0”, será criado um novo porém com o nome “RA1” Um detalhe importante é que um PORT e um POWER PORT com mesmo nome, criarão duas nets de mesmo nome, que não estão conectadas, NÃO FAZER ISSO!

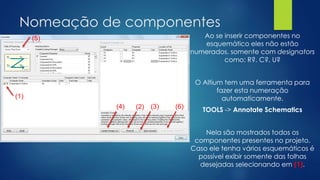

- 28. Nomeação de componentes Ao se inserir componentes no esquemático eles não estão numerados, somente com designators como: R?, C?, U? O Altium tem uma ferramenta para fazer esta numeração automaticamente. TOOLS -> Annotate Schematics Nela são mostrados todos os componentes presentes no projeto. Caso ele tenha vários esquemáticos é possível exibir somente das folhas desejadas selecionando em (1). (1) (5) (2) (3)(4) (6)

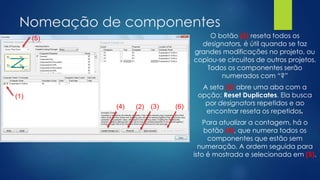

- 29. Nomeação de componentes O botão (2) reseta todos os designators, é útil quando se faz grandes modificações no projeto, ou copiou-se circuitos de outros projetos. Todos os componentes serão numerados com “?” A seta (3) abre uma aba com a opção: Reset Duplicates. Ela busca por designators repetidos e ao encontrar reseta os repetidos. Para atualizar a contagem, há o botão (4), que numera todos os componentes que estão sem numeração. A ordem seguida para isto é mostrada e selecionada em (5). (1) (5) (2) (3)(4) (6)

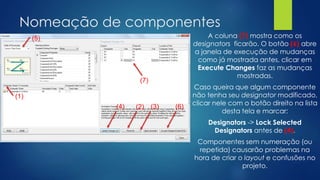

- 30. Nomeação de componentes A coluna (7) mostra como os designators ficarão. O botão (6) abre a janela de execução de mudanças como já mostrada antes, clicar em Execute Changes faz as mudanças mostradas. Caso queira que algum componente não tenha seu designator modificado, clicar nele com o botão direito na lista desta tela e marcar: Designators -> Lock Selected Designators antes de (4). Componentes sem numeração (ou repetida) causarão problemas na hora de criar o layout e confusões no projeto. (1) (5) (2) (3)(4) (6) (7)
