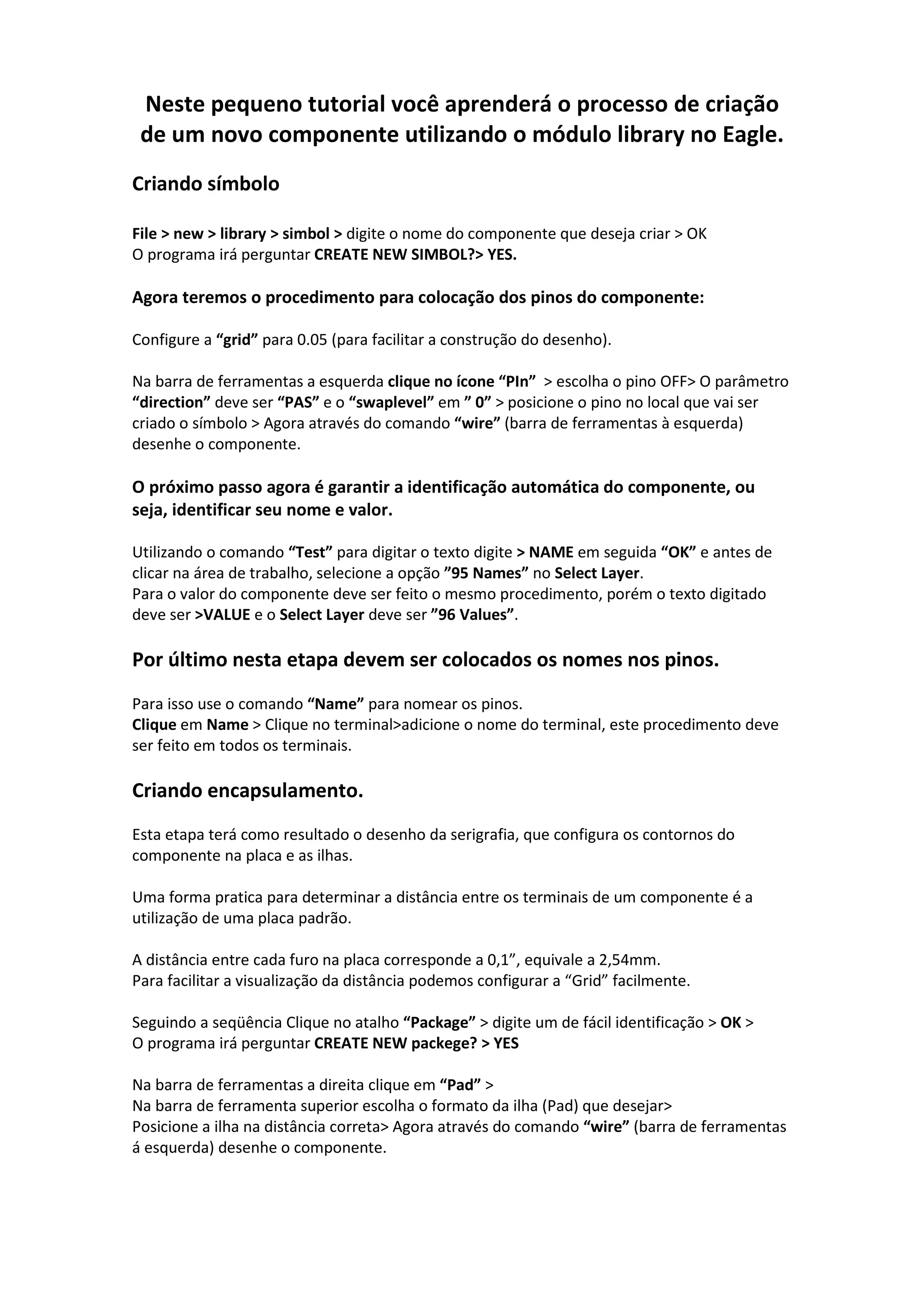

1. Neste pequeno tutorial você aprenderá o processo de criação
de um novo componente utilizando o módulo library no Eagle.
Criando símbolo
File > new > library > simbol > digite o nome do componente que deseja criar > OK
O programa irá perguntar CREATE NEW SIMBOL?> YES.
Agora teremos o procedimento para colocação dos pinos do componente:
Configure a “grid” para 0.05 (para facilitar a construção do desenho).
Na barra de ferramentas a esquerda clique no ícone “PIn” > escolha o pino OFF> O parâmetro
“direction” deve ser “PAS” e o “swaplevel” em ” 0” > posicione o pino no local que vai ser
criado o símbolo > Agora através do comando “wire” (barra de ferramentas à esquerda)
desenhe o componente.
O próximo passo agora é garantir a identificação automática do componente, ou
seja, identificar seu nome e valor.
Utilizando o comando “Test” para digitar o texto digite > NAME em seguida “OK” e antes de
clicar na área de trabalho, selecione a opção ”95 Names” no Select Layer.
Para o valor do componente deve ser feito o mesmo procedimento, porém o texto digitado
deve ser >VALUE e o Select Layer deve ser ”96 Values”.
Por último nesta etapa devem ser colocados os nomes nos pinos.
Para isso use o comando “Name” para nomear os pinos.
Clique em Name > Clique no terminal>adicione o nome do terminal, este procedimento deve
ser feito em todos os terminais.
Criando encapsulamento.
Esta etapa terá como resultado o desenho da serigrafia, que configura os contornos do
componente na placa e as ilhas.
Uma forma pratica para determinar a distância entre os terminais de um componente é a
utilização de uma placa padrão.
A distância entre cada furo na placa corresponde a 0,1”, equivale a 2,54mm.
Para facilitar a visualização da distância podemos configurar a “Grid” facilmente.
Seguindo a seqüência Clique no atalho “Package” > digite um de fácil identificação > OK >
O programa irá perguntar CREATE NEW packege? > YES
Na barra de ferramentas a direita clique em “Pad” >
Na barra de ferramenta superior escolha o formato da ilha (Pad) que desejar>
Posicione a ilha na distância correta> Agora através do comando “wire” (barra de ferramentas
á esquerda) desenhe o componente.

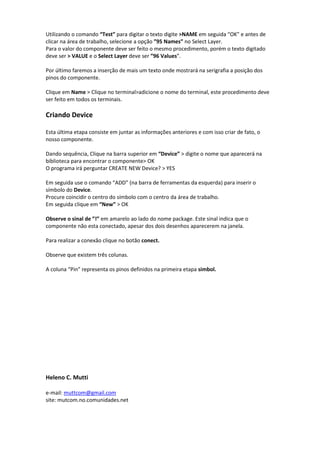

2. Utilizando o comando “Test” para digitar o texto digite >NAME em seguida “OK” e antes de
clicar na área de trabalho, selecione a opção ”95 Names” no Select Layer.
Para o valor do componente deve ser feito o mesmo procedimento, porém o texto digitado
deve ser > VALUE e o Select Layer deve ser ”96 Values”.
Por último faremos a inserção de mais um texto onde mostrará na serigrafia a posição dos
pinos do componente.
Clique em Name > Clique no terminal>adicione o nome do terminal, este procedimento deve
ser feito em todos os terminais.
Criando Device
Esta última etapa consiste em juntar as informações anteriores e com isso criar de fato, o
nosso componente.
Dando sequência, Clique na barra superior em “Device” > digite o nome que aparecerá na
biblioteca para encontrar o componente> OK
O programa irá perguntar CREATE NEW Device? > YES
Em seguida use o comando “ADD” (na barra de ferramentas da esquerda) para inserir o
símbolo do Device.
Procure coincidir o centro do símbolo com o centro da área de trabalho.
Em seguida clique em “New” > OK
Observe o sinal de ”!” em amarelo ao lado do nome package. Este sinal indica que o
componente não esta conectado, apesar dos dois desenhos aparecerem na janela.
Para realizar a conexão clique no botão conect.
Observe que existem três colunas.
A coluna “Pin” representa os pinos definidos na primeira etapa simbol.
