O documento discute problemas com papel úmido no processo de fabricação de papelão ondulado, como abaulamento, descolamento de capas e bolhas. Faixas de umidade acima de 9% no papel causam esses problemas, comprometendo a qualidade e produtividade. O documento também explica os diferentes tipos de papel usados e suas finalidades.

1. Papel Causas e EfeitosPapel Causas e Efeitos
Grupo ORSAGrupo ORSA
Unidade SuzanoUnidade Suzano
Controle de QualidadeControle de Qualidade

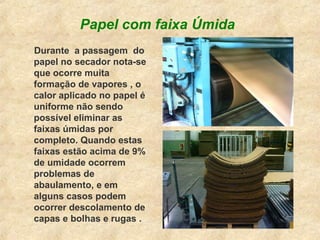

2. Papel com faixa Úmida
Durante a passagem do
papel no secador nota-se
que ocorre muita
formação de vapores , o
calor aplicado no papel é
uniforme não sendo
possível eliminar as
faixas úmidas por
completo. Quando estas
faixas estão acima de 9%
de umidade ocorrem
problemas de
abaulamento, e em
alguns casos podem
ocorrer descolamento de
capas e bolhas e rugas .

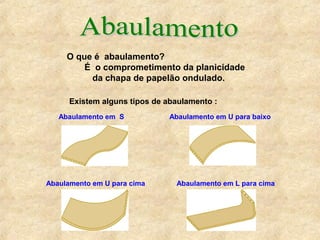

3. O que é abaulamento?
É o comprometimento da planicidade
da chapa de papelão ondulado.
Existem alguns tipos de abaulamento :
Abaulamento em S Abaulamento em U para baixo
Abaulamento em U para cima Abaulamento em L para cima

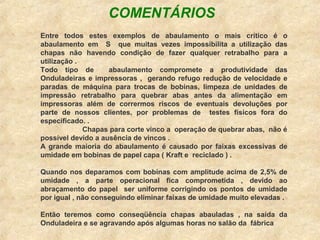

4. Entre todos estes exemplos de abaulamento o mais crítico é o
abaulamento em S que muitas vezes impossibilita a utilização das
chapas não havendo condição de fazer qualquer retrabalho para a
utilização .
Todo tipo de abaulamento compromete a produtividade das
Onduladeiras e impressoras , gerando refugo redução de velocidade e
paradas de máquina para trocas de bobinas, limpeza de unidades de
impressão retrabalho para quebrar abas antes da alimentação em
impressoras além de corrermos riscos de eventuais devoluções por
parte de nossos clientes, por problemas de testes físicos fora do
especificado. .
Chapas para corte vinco a operação de quebrar abas, não é
possível devido a ausência de vincos .
A grande maioria do abaulamento é causado por faixas excessivas de
umidade em bobinas de papel capa ( Kraft e reciclado ) .
Quando nos deparamos com bobinas com amplitude acima de 2,5% de
umidade , a parte operacional fica comprometida , devido ao
abraçamento do papel ser uniforme corrigindo os pontos de umidade
por igual , não conseguindo eliminar faixas de umidade muito elevadas .
Então teremos como conseqüência chapas abauladas , na saída da
Onduladeira e se agravando após algumas horas no salão da fábrica
COMENTÁRIOS

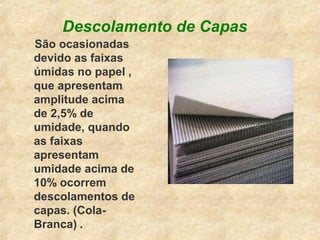

5. Descolamento de Capas
São ocasionadas
devido as faixas
úmidas no papel ,
que apresentam
amplitude acima
de 2,5% de
umidade, quando
as faixas
apresentam
umidade acima de
10% ocorrem
descolamentos de
capas. (Cola-
Branca) .

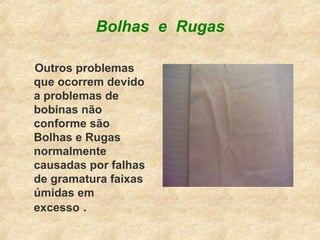

6. Bolhas e Rugas
Outros problemas
que ocorrem devido
a problemas de
bobinas não
conforme são
Bolhas e Rugas
normalmente
causadas por falhas
de gramatura faixas
úmidas em
excesso .

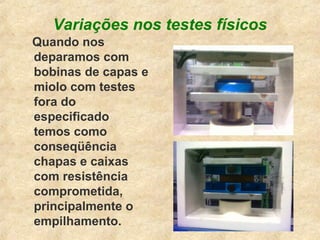

7. Variações nos testes físicos
Quando nos
deparamos com
bobinas de capas e
miolo com testes
fora do
especificado
temos como
conseqüência
chapas e caixas
com resistência
comprometida,
principalmente o
empilhamento.

8. Causas mais prováveis para
queda de testes físicos
Umidade excessiva, faixas
úmidas.
Excesso de aplicação de
Cola.
Teste de RCT abaixo do
especificado .
Ondas inclinadas devido a
amassamentos , rolo de
pressão no coleiro da
onduladeira.
Rolo puxador na mesa de
alimentação das Impressoras
Exposição em ambientes
com umidade relativa do ar
muito alta.

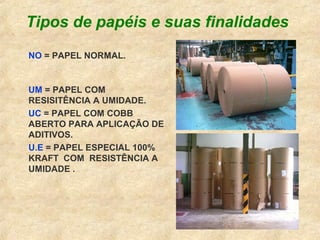

9. Tipos de papéis e suas finalidades
NO = PAPEL NORMAL.
UM = PAPEL COM
RESISITÊNCIA A UMIDADE.
UC = PAPEL COM COBB
ABERTO PARA APLICAÇÃO DE
ADITIVOS.
U.E = PAPEL ESPECIAL 100%
KRAFT COM RESISTÊNCIA A
UMIDADE .

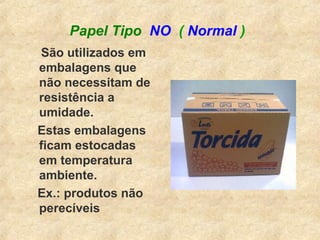

10. Papel Tipo NO ( Normal )
São utilizados em
embalagens que
não necessitam de
resistência a
umidade.
Estas embalagens
ficam estocadas
em temperatura
ambiente.
Ex.: produtos não
perecíveis

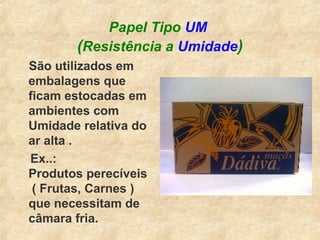

11. Papel Tipo UM
(Resistência a Umidade)
São utilizados em
embalagens que
ficam estocadas em
ambientes com
Umidade relativa do
ar alta .
Ex..:
Produtos perecíveis
( Frutas, Carnes )
que necessitam de
câmara fria.

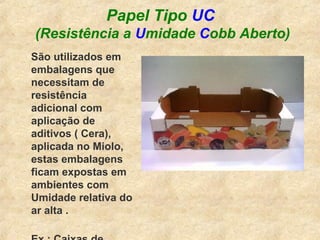

12. Papel Tipo UC
(Resistência a Umidade Cobb Aberto)
São utilizados em
embalagens que
necessitam de
resistência
adicional com
aplicação de
aditivos ( Cera),
aplicada no Miolo,
estas embalagens
ficam expostas em
ambientes com
Umidade relativa do
ar alta .

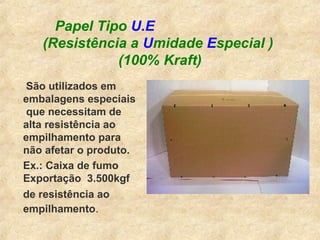

13. Papel Tipo U.E
(Resistência a Umidade Especial )
(100% Kraft)
São utilizados em
embalagens especiais
que necessitam de
alta resistência ao
empilhamento para
não afetar o produto.
Ex.: Caixa de fumo
Exportação 3.500kgf
de resistência ao
empilhamento.
