A Simplicidade da Água na
Segurança

Sistemas Automáticos de Extinção


 Normas e Legislação
 Regulamento Técnico SCIE
 Nota Técnicas ANPC

 Normas EN

 Regras CEA

UTC Fire & Security Portugal - 2

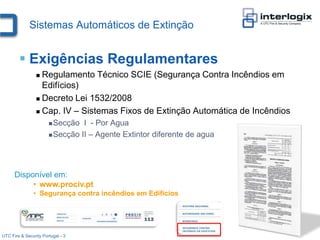

 Exigências Regulamentares
 Regulamento Técnico SCIE (Segurança Contra Incêndios em
Edifícios)
 Decreto Lei 1532/2008

 Cap. IV – Sistemas Fixos de Extinção Automática de Incêndios

 Secção I - Por Agua
 Secção II – Agente Extintor diferente de agua

Disponível em:
• www.prociv.pt
• Segurança contra incêndios em Edifícios

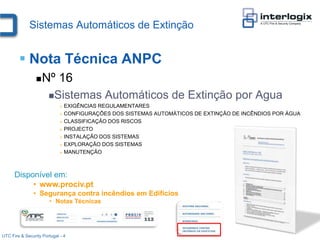

 Nota Técnica ANPC
 Nº 16
Sistemas Automáticos de Extinção por Agua
 EXIGÊNCIAS REGULAMENTARES
 CONFIGURAÇÕES DOS SISTEMAS AUTOMÁTICOS DE EXTINÇÃO DE INCÊNDIOS POR ÁGUA

 CLASSIFICAÇÃO DOS RISCOS

 PROJECTO

 INSTALAÇÃO DOS SISTEMAS

 EXPLORAÇÃO DOS SISTEMAS

 MANUTENÇÃO

Disponível em:
• www.prociv.pt
• Notas Técnicas

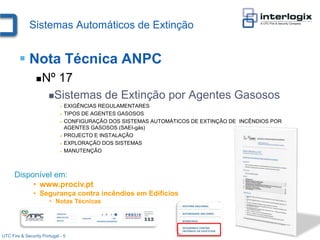

 Nota Técnica ANPC
 Nº 17
Sistemas de Extinção por Agentes Gasosos
 EXIGÊNCIAS REGULAMENTARES
 TIPOS DE AGENTES GASOSOS

 CONFIGURAÇÃO DOS SISTEMAS AUTOMÁTICOS DE EXTINÇÃO DE INCÊNDIOS POR
AGENTES GASOSOS (SAEI-gás)
 PROJECTO E INSTALAÇÃO

 EXPLORAÇÃO DOS SISTEMAS

 MANUTENÇÃO

Disponível em:
• www.prociv.pt
• Notas Técnicas

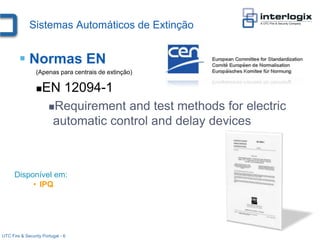

 Normas EN
(Apenas para centrais de extinção)

 EN 12094-1
Requirement and test methods for electric
automatic control and delay devices

Disponível em:
• IPQ

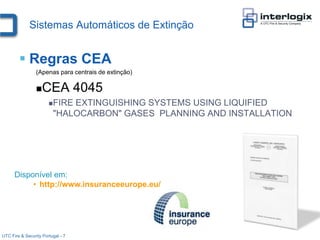

 Regras CEA
(Apenas para centrais de extinção)

 CEA 4045
FIRE EXTINGUISHING SYSTEMS USING LIQUIFIED
"HALOCARBON" GASES PLANNING AND INSTALLATION

Disponível em:
• http://www.insuranceeurope.eu/



Exigências Regulamentares

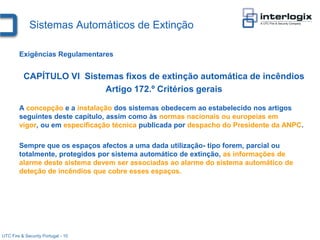

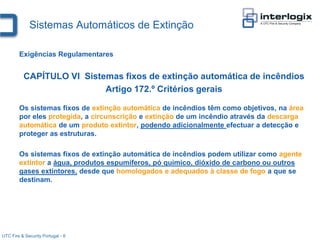

CAPÍTULO VI Sistemas fixos de extinção automática de incêndios
Artigo 172.º Critérios gerais

Os sistemas fixos de extinção automática de incêndios têm como objetivos, na área
por eles protegida, a circunscrição e extinção de um incêndio através da descarga
automática de um produto extintor, podendo adicionalmente efectuar a detecção e
proteger as estruturas.

Os sistemas fixos de extinção automática de incêndios podem utilizar como agente
extintor a água, produtos espumíferos, pó químico, dióxido de carbono ou outros
gases extintores, desde que homologados e adequados à classe de fogo a que se
destinam.

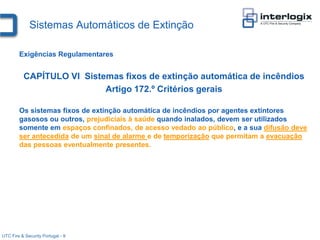

Os sistemas fixos de extinção automática de incêndios por agentes extintores
gasosos ou outros, prejudiciais à saúde quando inalados, devem ser utilizados
somente em espaços confinados, de acesso vedado ao público, e a sua difusão deve
ser antecedida de um sinal de alarme e de temporização que permitam a evacuação
das pessoas eventualmente presentes.





A concepção e a instalação dos sistemas obedecem ao estabelecido nos artigos
seguintes deste capítulo, assim como às normas nacionais ou europeias em
vigor, ou em especificação técnica publicada por despacho do Presidente da ANPC.

Sempre que os espaços afectos a uma dada utilização- tipo forem, parcial ou
totalmente, protegidos por sistema automático de extinção, as informações de
alarme deste sistema devem ser associadas ao alarme do sistema automático de
deteção de incêndios que cobre esses espaços.

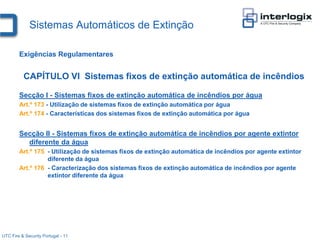

Secção I - Sistemas fixos de extinção automática de incêndios por água
Art.º 173 - Utilização de sistemas fixos de extinção automática por água
Art.º 174 - Características dos sistemas fixos de extinção automática por água

Secção II - Sistemas fixos de extinção automática de incêndios por agente extintor
diferente da água
Art.º 175 - Utilização de sistemas fixos de extinção automática de incêndios por agente extintor
diferente da água
Art.º 176 - Caracterização dos sistemas fixos de extinção automática de incêndios por agente
extintor diferente da água

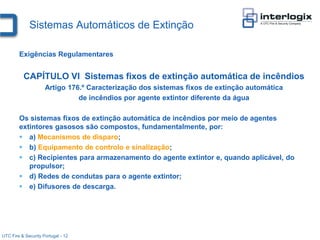

Artigo 176.º Caracterização dos sistemas fixos de extinção automática
de incêndios por agente extintor diferente da água

Os sistemas fixos de extinção automática de incêndios por meio de agentes
extintores gasosos são compostos, fundamentalmente, por:
 a) Mecanismos de disparo;
 b) Equipamento de controlo e sinalização;
 c) Recipientes para armazenamento do agente extintor e, quando aplicável, do
propulsor;
 d) Redes de condutas para o agente extintor;
 e) Difusores de descarga.





Os mecanismos de disparo podem ser activados por meio de detectores de fumo, de
fusíveis, termómetros de contacto ou termóstatos.

Em local adequado e facilmente acessível, próximo da área protegida pela
instalação, mas exterior a ela, deve ser colocado, pelo menos, um dispositivo que
permita accionar o disparo manual, devidamente sinalizado.

A quantidade de agente extintor contida nos recipientes deve ser suficiente para
assegurar a extinção do incêndio e as concentrações de aplicação devem ser
definidas em função do risco total, mediante justificação adequada.

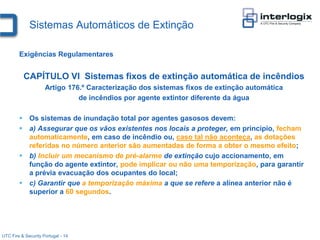

 Os sistemas de inundação total por agentes gasosos devem:
 a) Assegurar que os vãos existentes nos locais a proteger, em princípio, fecham
automaticamente, em caso de incêndio ou, caso tal não aconteça, as dotações
referidas no número anterior são aumentadas de forma a obter o mesmo efeito;
 b) Incluir um mecanismo de pré-alarme de extinção cujo accionamento, em
função do agente extintor, pode implicar ou não uma temporização, para garantir
a prévia evacuação dos ocupantes do local;
 c) Garantir que a temporização máxima a que se refere a alínea anterior não é
superior a 60 segundos.

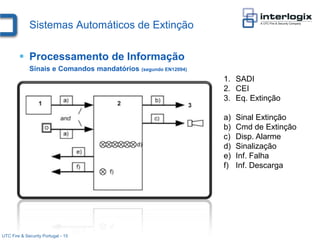

 Processamento de Informação
Sinais e Comandos mandatórios (segundo EN12094)

1. SADI
2. CEI
3. Eq. Extinção

a) Sinal Extinção
b) Cmd de Extinção
c) Disp. Alarme
d) Sinalização
e) Inf. Falha
f) Inf. Descarga

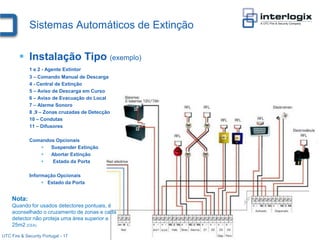

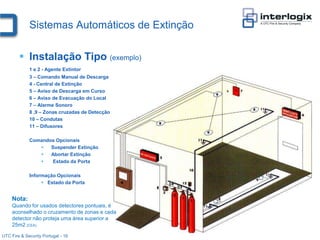

 Instalação Tipo (exemplo)
1 e 2 - Agente Extintor
3 – Comando Manual de Descarga
4 - Central de Extinção
5 – Aviso de Descarga em Curso
6 – Aviso de Evacuação do Local
7 – Alarme Sonoro
8 ,9 – Zonas cruzadas de Detecção
10 – Condutas
11 – Difusores

Comandos Opcionais
 Suspender Extinção
 Abortar Extinção
 Estado da Porta

Informação Opcionais
 Estado da Porta

Nota:
Quando for usados detectores pontuais, é
aconselhado o cruzamento de zonas e cada
detector não proteja uma área superior a
25m2 (CEA)

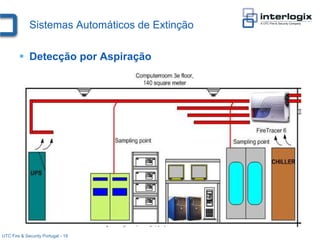

 Detecção por Aspiração

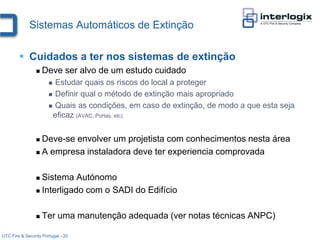

 Cuidados a ter nos sistemas de extinção
 Deve ser alvo de um estudo cuidado
 Estudar quais os riscos do local a proteger
 Definir qual o método de extinção mais apropriado

 Quais as condições, em caso de extinção, de modo a que esta seja
eficaz (AVAC, Portas, etc)

 Deve-se envolver um projetista com conhecimentos nesta área
 A empresa instaladora deve ter experiencia comprovada

 Sistema Autónomo
 Interligado com o SADI do Edifício

 Ter uma manutenção adequada (ver notas técnicas ANPC)
