NR 13 – FORMAÇÃO AMÔNIA
Eng. Marcelo Guê Dornelles
1

Eng. Jeancarlos Tagliari

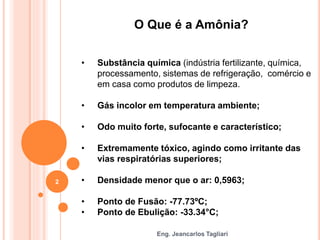

O Que é a Amônia?
• Substância química (indústria fertilizante, química,
processamento, sistemas de refrigeração, comércio e
em casa como produtos de limpeza.
• Gás incolor em temperatura ambiente;
• Odo muito forte, sufocante e característico;
• Extremamente tóxico, agindo como irritante das
vias respiratórias superiores;
• Densidade menor que o ar: 0,5963;
• Ponto de Fusão: -77.73ºC;
• Ponto de Ebulição: -33.34°C;
2

Eng. Marcelo GuÊ Dornelles

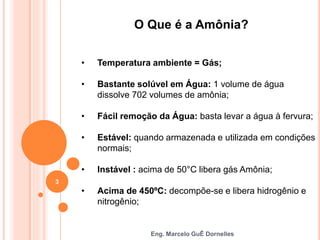

O Que é a Amônia?
• Temperatura ambiente = Gás;
• Bastante solúvel em Água: 1 volume de água
dissolve 702 volumes de amônia;
• Fácil remoção da Água: basta levar a água à fervura;
• Estável: quando armazenada e utilizada em condições
normais;
• Instável : acima de 50°C libera gás Amônia;
• Acima de 450ºC: decompõe-se e libera hidrogênio e
nitrogênio;
3

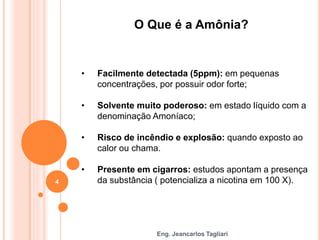

O Que é a Amônia?
• Facilmente detectada (5ppm): em pequenas
concentrações, por possuir odor forte;
• Solvente muito poderoso: em estado líquido com a
denominação Amoníaco;
• Risco de incêndio e explosão: quando exposto ao
calor ou chama.
• Presente em cigarros: estudos apontam a presença
da substância ( potencializa a nicotina em 100 X).
4

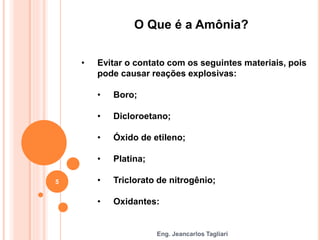

O Que é a Amônia?
• Evitar o contato com os seguintes materiais, pois
pode causar reações explosivas:
• Boro;
• Dicloroetano;
• Óxido de etileno;
• Platina;
• Triclorato de nitrogênio;
• Oxidantes:
5

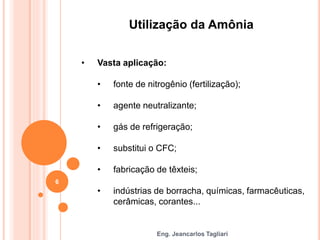

Utilização da Amônia
• Vasta aplicação:
• fonte de nitrogênio (fertilização);
• agente neutralizante;
• gás de refrigeração;
• substitui o CFC;
• fabricação de têxteis;
• indústrias de borracha, químicas, farmacêuticas,
cerâmicas, corantes...
6

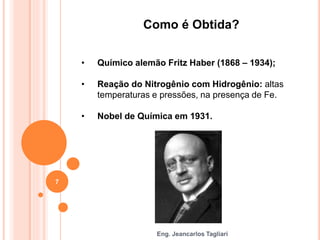

Como é Obtida?
• Químico alemão Fritz Haber (1868 – 1934);
• Reação do Nitrogênio com Hidrogênio: altas
temperaturas e pressões, na presença de Fe.
• Nobel de Química em 1931.
7

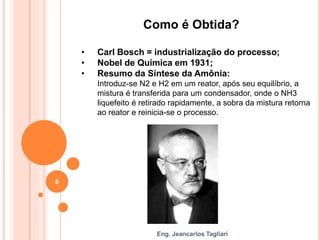

Como é Obtida?
• Carl Bosch = industrialização do processo;
• Nobel de Química em 1931;
• Resumo da Síntese da Amônia:
Introduz-se N2 e H2 em um reator, após seu equilíbrio, a
mistura é transferida para um condensador, onde o NH3
liquefeito é retirado rapidamente, a sobra da mistura retorna
ao reator e reinicia-se o processo.
8

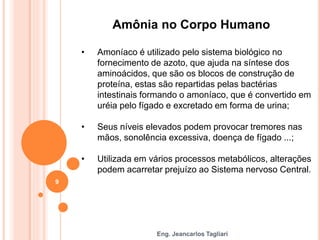

Amônia no Corpo Humano
• Amoníaco é utilizado pelo sistema biológico no
fornecimento de azoto, que ajuda na síntese dos
aminoácidos, que são os blocos de construção de
proteína, estas são repartidas pelas bactérias
intestinais formando o amoníaco, que é convertido em
uréia pelo fígado e excretado em forma de urina;
• Seus níveis elevados podem provocar tremores nas
mãos, sonolência excessiva, doença de fígado ...;
• Utilizada em vários processos metabólicos, alterações
podem acarretar prejuízo ao Sistema nervoso Central.
9

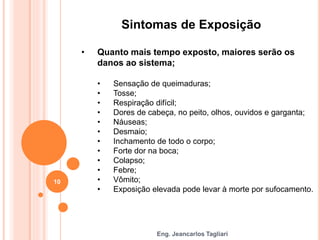

Sintomas de Exposição
• Quanto mais tempo exposto, maiores serão os
danos ao sistema;
• Sensação de queimaduras;
• Tosse;
• Respiração difícil;
• Dores de cabeça, no peito, olhos, ouvidos e garganta;
• Náuseas;
• Desmaio;
• Inchamento de todo o corpo;
• Forte dor na boca;
• Colapso;
• Febre;
• Vômito;
• Exposição elevada pode levar à morte por sufocamento.
10

• Em menores contrações pode acarretar dermatite ou
conjuntivite;
• Ingestão pode acarretar:
• Náusea;
• Vômitos;
• Inchamento dos lábios, boca e laringe;
• Contato com a pele:
• Dor;
• Eritema (vermelhidão);
• Vesiculação;
• Necroses;
• Queimaduras profundas;
• Exposição por mais de 30 min à 2.500ppm é fatal.
11

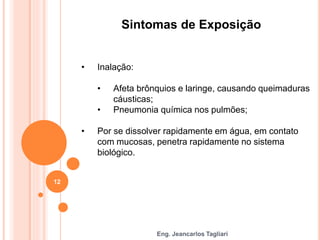

• Inalação:
• Afeta brônquios e laringe, causando queimaduras
cáusticas;
• Pneumonia química nos pulmões;
• Por se dissolver rapidamente em água, em contato
com mucosas, penetra rapidamente no sistema
biológico.
12

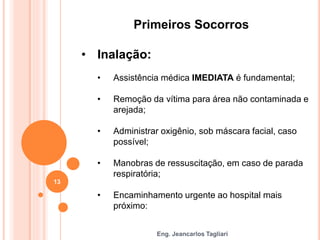

Primeiros Socorros
• Inalação:
• Assistência médica IMEDIATA é fundamental;
• Remoção da vítima para área não contaminada e
arejada;
• Administrar oxigênio, sob máscara facial, caso
possível;
• Manobras de ressuscitação, em caso de parada
respiratória;
• Encaminhamento urgente ao hospital mais
próximo:
13

Primeiros Socorros
• Contato com a Pele:
• Retirar as roupas contaminadas rapidamente,
evitando remoção de tecidos;
• Lavar as partes afetadas com água em
abundância;
• Lavar com água em abundância;
14

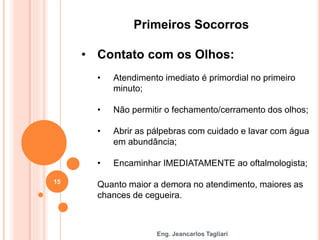

Primeiros Socorros
• Contato com os Olhos:
• Atendimento imediato é primordial no primeiro
minuto;
• Não permitir o fechamento/cerramento dos olhos;
• Abrir as pálpebras com cuidado e lavar com água
em abundância;
• Encaminhar IMEDIATAMENTE ao oftalmologista;
Quanto maior a demora no atendimento, maiores as
chances de cegueira.
15

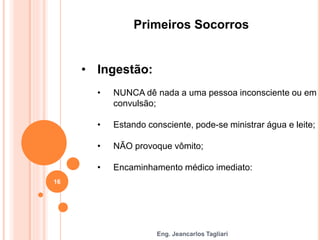

Primeiros Socorros
• Ingestão:
• NUNCA dê nada a uma pessoa inconsciente ou em
convulsão;
• Estando consciente, pode-se ministrar água e leite;
• NÃO provoque vômito;
• Encaminhamento médico imediato:
16

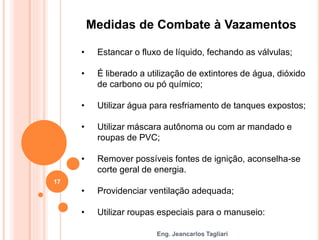

Medidas de Combate à Vazamentos
• Estancar o fluxo de líquido, fechando as válvulas;
• É liberado a utilização de extintores de água, dióxido
de carbono ou pó químico;
• Utilizar água para resfriamento de tanques expostos;
• Utilizar máscara autônoma ou com ar mandado e
roupas de PVC;
• Remover possíveis fontes de ignição, aconselha-se
corte geral de energia.
• Providenciar ventilação adequada;
• Utilizar roupas especiais para o manuseio:
17

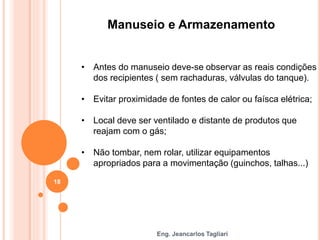

Manuseio e Armazenamento
• Antes do manuseio deve-se observar as reais condições
dos recipientes ( sem rachaduras, válvulas do tanque).
• Evitar proximidade de fontes de calor ou faísca elétrica;
• Local deve ser ventilado e distante de produtos que
reajam com o gás;
• Não tombar, nem rolar, utilizar equipamentos
apropriados para a movimentação (guinchos, talhas...)
18

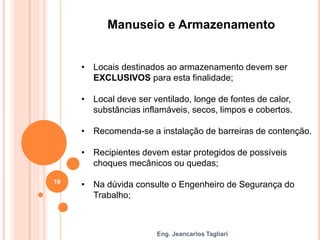

• Locais destinados ao armazenamento devem ser
EXCLUSIVOS para esta finalidade;
• Local deve ser ventilado, longe de fontes de calor,
substâncias inflamáveis, secos, limpos e cobertos.
• Recomenda-se a instalação de barreiras de contenção.
• Recipientes devem estar protegidos de possíveis
choques mecânicos ou quedas;
• Na dúvida consulte o Engenheiro de Segurança do
Trabalho;
19

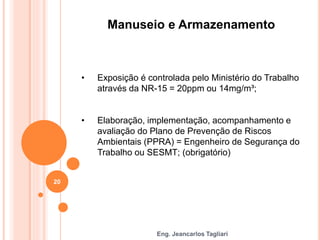

• Exposição é controlada pelo Ministério do Trabalho
através da NR-15 = 20ppm ou 14mg/m³;
• Elaboração, implementação, acompanhamento e
avaliação do Plano de Prevenção de Riscos
Ambientais (PPRA) = Engenheiro de Segurança do
Trabalho ou SESMT; (obrigatório)
20

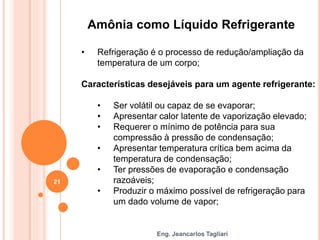

Amônia como Líquido Refrigerante
• Refrigeração é o processo de redução/ampliação da
temperatura de um corpo;
Características desejáveis para um agente refrigerante:
• Ser volátil ou capaz de se evaporar;
• Apresentar calor latente de vaporização elevado;
• Requerer o mínimo de potência para sua
compressão à pressão de condensação;
• Apresentar temperatura crítica bem acima da
temperatura de condensação;
• Ter pressões de evaporação e condensação
razoáveis;
• Produzir o máximo possível de refrigeração para
um dado volume de vapor;
21

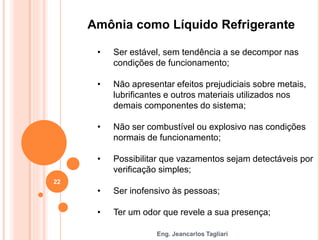

• Ser estável, sem tendência a se decompor nas
condições de funcionamento;
• Não apresentar efeitos prejudiciais sobre metais,
lubrificantes e outros materiais utilizados nos
demais componentes do sistema;
• Não ser combustível ou explosivo nas condições
normais de funcionamento;
• Possibilitar que vazamentos sejam detectáveis por
verificação simples;
• Ser inofensivo às pessoas;
• Ter um odor que revele a sua presença;
22

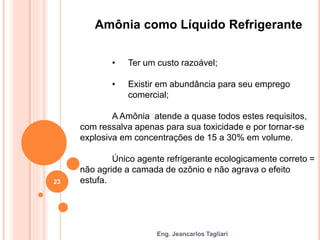

• Ter um custo razoável;
• Existir em abundância para seu emprego
comercial;
A Amônia atende a quase todos estes requisitos,
com ressalva apenas para sua toxicidade e por tornar-se
explosiva em concentrações de 15 a 30% em volume.
Único agente refrigerante ecologicamente correto =
não agride a camada de ozônio e não agrava o efeito
estufa.
23

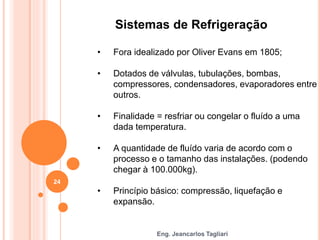

Sistemas de Refrigeração
• Fora idealizado por Oliver Evans em 1805;
• Dotados de válvulas, tubulações, bombas,
compressores, condensadores, evaporadores entre
outros.
• Finalidade = resfriar ou congelar o fluído a uma
dada temperatura.
• A quantidade de fluído varia de acordo com o
processo e o tamanho das instalações. (podendo
chegar à 100.000kg).
• Princípio básico: compressão, liquefação e
expansão.
24

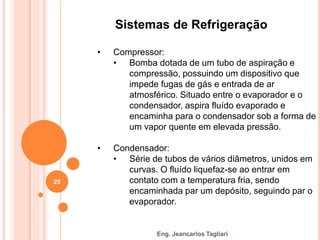

• Compressor:
• Bomba dotada de um tubo de aspiração e
compressão, possuindo um dispositivo que
impede fugas de gás e entrada de ar
atmosférico. Situado entre o evaporador e o
condensador, aspira fluído evaporado e
encaminha para o condensador sob a forma de
um vapor quente em elevada pressão.
• Condensador:
• Série de tubos de vários diâmetros, unidos em
curvas. O fluído liquefaz-se ao entrar em
contato com a temperatura fria, sendo
encaminhada par um depósito, seguindo par o
evaporador.
25

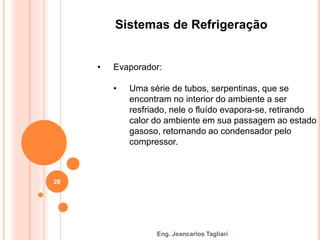

• Evaporador:
• Uma série de tubos, serpentinas, que se
encontram no interior do ambiente a ser
resfriado, nele o fluído evapora-se, retirando
calor do ambiente em sua passagem ao estado
gasoso, retornando ao condensador pelo
compressor.
26

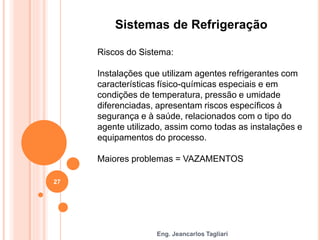

Riscos do Sistema:
Instalações que utilizam agentes refrigerantes com
características físico-químicas especiais e em
condições de temperatura, pressão e umidade
diferenciadas, apresentam riscos específicos à
segurança e à saúde, relacionados com o tipo do
agente utilizado, assim como todas as instalações e
equipamentos do processo.
Maiores problemas = VAZAMENTOS
27

Riscos do Sistema:
Principais causas:
• Falhas de projeto;
• Danos aos equipamentos (calor, corrosão,
vibração);
• Manutenção inadequada ou até mesmo
ausência desta;
Qualquer sistema apresentará falhas caso
mantidos de forma precária.
28

Riscos do Sistema:
Principais causas de vazamentos:
• Abastecimento inadequado;
• Falhas nas válvulas de alívio;
• Danos provocados por impacto externo;
• Corrosão externa (mais rápida em condições de
grande calor e umidade);
• Rachaduras internas de vasos que tendem a
ocorre nos/ou próximo dos pontos de solda;
29

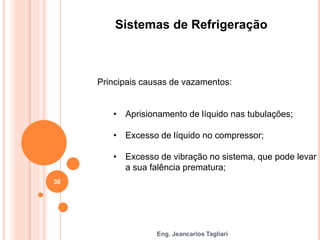

Principais causas de vazamentos:
• Aprisionamento de líquido nas tubulações;
• Excesso de líquido no compressor;
• Excesso de vibração no sistema, que pode levar
a sua falência prematura;
30

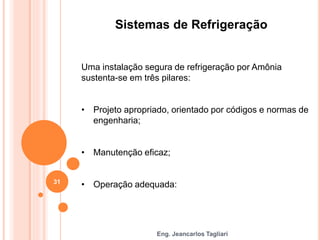

Uma instalação segura de refrigeração por Amônia
sustenta-se em três pilares:
• Projeto apropriado, orientado por códigos e normas de
engenharia;
• Manutenção eficaz;
• Operação adequada:
31

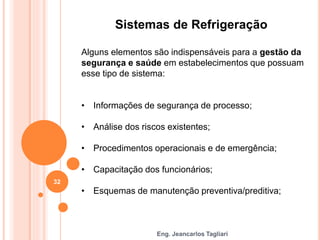

Alguns elementos são indispensáveis para a gestão da
segurança e saúde em estabelecimentos que possuam
esse tipo de sistema:
• Informações de segurança de processo;
• Análise dos riscos existentes;
• Procedimentos operacionais e de emergência;
• Capacitação dos funcionários;
• Esquemas de manutenção preventiva/preditiva;
32

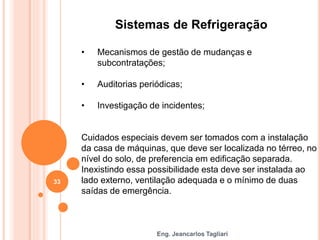

• Mecanismos de gestão de mudanças e
subcontratações;
• Auditorias periódicas;
• Investigação de incidentes;
Cuidados especiais devem ser tomados com a instalação
da casa de máquinas, que deve ser localizada no térreo, no
nível do solo, de preferencia em edificação separada.
Inexistindo essa possibilidade esta deve ser instalada ao
lado externo, ventilação adequada e o mínimo de duas
saídas de emergência.
33

• Dispositivos de alívio de pressão devem estar
posicionados em altura e distante de portas, janelas e
entradas de ar – ideal é mantê-los acima do telhado a
pelo menos 5 metros acima do solo e a mais de 6 de
portas, janelas ou entradas de ar.
• Todos equipamentos devem ser testados antes de sua
utilização.
• Tubulação deve ser de ferro ou aço, sendo o zinco ou
cobre proibidos para utilização com Amônia e devem
estar identificadas conforme NR-13.
• Válvulas de alívio devem estar presentes em todos os
equipamentos do sistema.
34

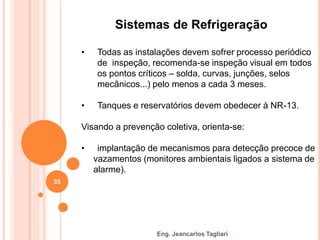

• Todas as instalações devem sofrer processo periódico
de inspeção, recomenda-se inspeção visual em todos
os pontos críticos – solda, curvas, junções, selos
mecânicos...) pelo menos a cada 3 meses.
• Tanques e reservatórios devem obedecer à NR-13.
Visando a prevenção coletiva, orienta-se:
• implantação de mecanismos para detecção precoce de
vazamentos (monitores ambientais ligados a sistema de
alarme).
35

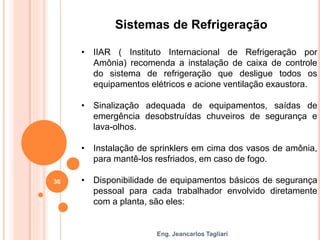

• IIAR ( Instituto Internacional de Refrigeração por
Amônia) recomenda a instalação de caixa de controle
do sistema de refrigeração que desligue todos os
equipamentos elétricos e acione ventilação exaustora.
• Sinalização adequada de equipamentos, saídas de
emergência desobstruídas chuveiros de segurança e
lava-olhos.
• Instalação de sprinklers em cima dos vasos de amônia,
para mantê-los resfriados, em caso de fogo.
• Disponibilidade de equipamentos básicos de segurança
pessoal para cada trabalhador envolvido diretamente
com a planta, são eles:
36

• Mascara panorâmica com filtro de amônia;
• Equipamento de respiração autônomo;
• Óculos de proteção ou protetor facial;
• Par de luvas de borracha (PVC);
• Par de botas de borracha (PVC);
• Capa impermeável de borracha ou calça e jaqueta
de borracha;
37

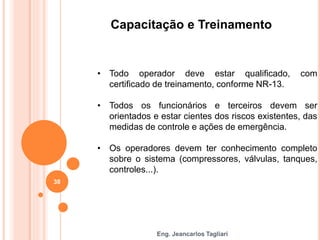

Capacitação e Treinamento
• Todo operador deve estar qualificado, com
certificado de treinamento, conforme NR-13.
• Todos os funcionários e terceiros devem ser
orientados e estar cientes dos riscos existentes, das
medidas de controle e ações de emergência.
• Os operadores devem ter conhecimento completo
sobre o sistema (compressores, válvulas, tanques,
controles...).
38

Normas de Referência
• No Brasil, somente as Normas regulamentadoras;
• No exterior:
• ANSI/ASHRAE 15-1978:
• Sociedade Americana de Engenheiros de
Aquecimento, Refrigeração e Condicionamento
de Ar – ASHRAE, que especifica os locais onde
tal fluido pode ser utilizado, restringe presença
de chamas, estabelece limites na quantidade de
fluído, determina limites de pressão, descreve
dispositivos limitadores de pressão... Relaciona-
se com outras normasincorporando-as.
39

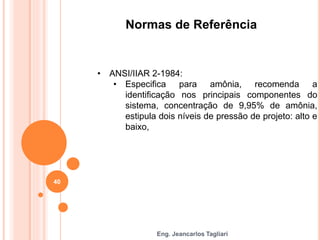

• ANSI/IIAR 2-1984:
• Especifica para amônia, recomenda a
identificação nos principais componentes do
sistema, concentração de 9,95% de amônia,
estipula dois níveis de pressão de projeto: alto e
baixo,
40

NR- 36:
Em sua alínea 36.9.3.2, estipula as medidas de
prevenção coletivas a serem adotadas quando da
utilização de amônia:
a) manutenção das concentrações ambientais ais
níveis mais baixos possíveis e sempre abaixo do
nível de ação (NR-09), por meio de ventilação
adequada;
b) implantação de mecanismos para detecção
precoce de vazamentos nos pontos críticos,
acoplados a sistema de alarme;
41

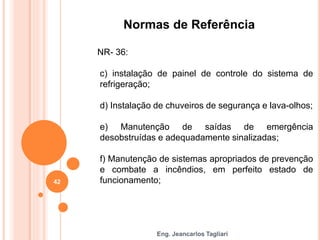

NR- 36:
c) instalação de painel de controle do sistema de
refrigeração;
d) Instalação de chuveiros de segurança e lava-olhos;
e) Manutenção de saídas de emergência
desobstruídas e adequadamente sinalizadas;
f) Manutenção de sistemas apropriados de prevenção
e combate a incêndios, em perfeito estado de
funcionamento;
42

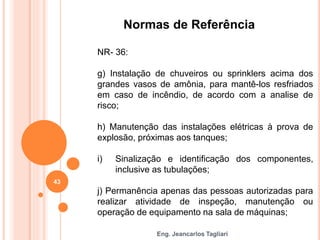

NR- 36:
g) Instalação de chuveiros ou sprinklers acima dos
grandes vasos de amônia, para mantê-los resfriados
em caso de incêndio, de acordo com a analise de
risco;
h) Manutenção das instalações elétricas à prova de
explosão, próximas aos tanques;
i) Sinalização e identificação dos componentes,
inclusive as tubulações;
j) Permanência apenas das pessoas autorizadas para
realizar atividade de inspeção, manutenção ou
operação de equipamento na sala de máquinas;
43

NR- 36:

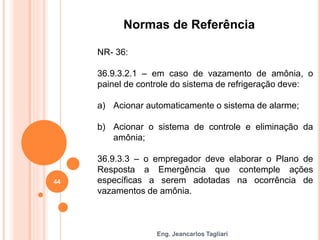

36.9.3.2.1 – em caso de vazamento de amônia, o
painel de controle do sistema de refrigeração deve:
a) Acionar automaticamente o sistema de alarme;
b) Acionar o sistema de controle e eliminação da
amônia;
36.9.3.3 – o empregador deve elaborar o Plano de
Resposta a Emergência que contemple ações
específicas a serem adotadas na ocorrência de
vazamentos de amônia.
44

NR- 36:

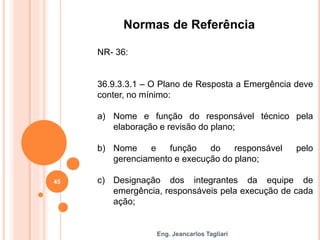

36.9.3.3.1 – O Plano de Resposta a Emergência deve
conter, no mínimo:
a) Nome e função do responsável técnico pela
elaboração e revisão do plano;
b) Nome e função do responsável pelo
gerenciamento e execução do plano;
c) Designação dos integrantes da equipe de
emergência, responsáveis pela execução de cada
ação;
45

NR- 36:

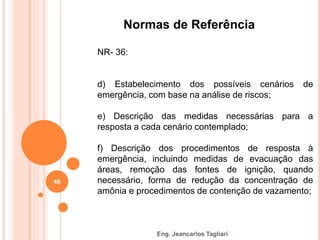

d) Estabelecimento dos possíveis cenários de
emergência, com base na análise de riscos;
e) Descrição das medidas necessárias para a
resposta a cada cenário contemplado;
f) Descrição dos procedimentos de resposta à
emergência, incluindo medidas de evacuação das
áreas, remoção das fontes de ignição, quando
necessário, forma de redução da concentração de
amônia e procedimentos de contenção de vazamento;
46

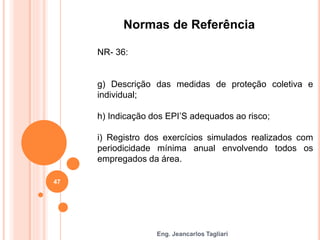

NR- 36:
g) Descrição das medidas de proteção coletiva e
individual;
h) Indicação dos EPI’S adequados ao risco;
i) Registro dos exercícios simulados realizados com
periodicidade mínima anual envolvendo todos os
empregados da área.
47

NR- 36:

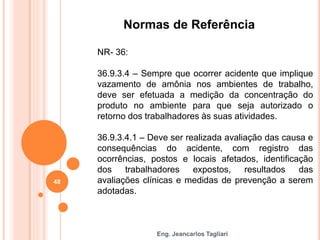

36.9.3.4 – Sempre que ocorrer acidente que implique
vazamento de amônia nos ambientes de trabalho,
deve ser efetuada a medição da concentração do
produto no ambiente para que seja autorizado o
retorno dos trabalhadores às suas atividades.
36.9.3.4.1 – Deve ser realizada avaliação das causa e
consequências do acidente, com registro das
ocorrências, postos e locais afetados, identificação
dos trabalhadores expostos, resultados das
avaliações clínicas e medidas de prevenção a serem
adotadas.
48

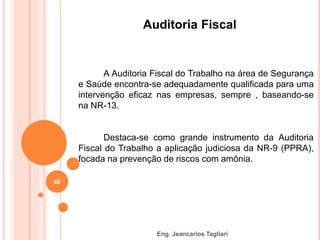

Auditoria Fiscal
A Auditoria Fiscal do Trabalho na área de Segurança
e Saúde encontra-se adequadamente qualificada para uma
intervenção eficaz nas empresas, sempre , baseando-se
na NR-13.
Destaca-se como grande instrumento da Auditoria
Fiscal do Trabalho a aplicação judiciosa da NR-9 (PPRA),
focada na prevenção de riscos com amônia.
49

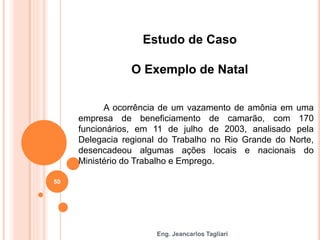

Estudo de Caso
O Exemplo de Natal
A ocorrência de um vazamento de amônia em uma
empresa de beneficiamento de camarão, com 170
funcionários, em 11 de julho de 2003, analisado pela
Delegacia regional do Trabalho no Rio Grande do Norte,
desencadeou algumas ações locais e nacionais do
Ministério do Trabalho e Emprego.
50

Apresentação amonia

Mais conteúdo relacionado

Mais procurados

Semelhante a Apresentação amonia

Mais de Everton Retore Teixeira

Apresentação amonia
