1. 1,5
2,5
4
6
10
16
25
35
50
70
95
120
150
152
240
Seção
dos condutores
2
de fase (mm )
Seção mínima do
condutor de proteção
correspondente
1,5
2,5
4
6
10
16
16
16
25
35
50
70
95
95
120
Seção mínima do
condutor de proteção
20
18
16
14
12
10
8
6
4
2
1
1/0
3/0
250
300
350
500
600
AWG 2
mm
0,50
0,75
1,00
1,50
2,50
4,00
6,00
10,00
16,00
25,00
35,00
50,00
70,00
95,00
120,00
150,00
185,00
240,00
Tabela de conversão
2
AWG para mm
S < 25
25
35
50
70
95
120
150
185
240
Seção do condutore
2
fase (mm )
Seção mínima do
condutor neutro
S
25
25
25
35
50
70
70
95
120
Seção reduzida do condutor neutro
Para reduzir a seção do condutor neutro utilizando a tabela
abaixo, deve ser consultada a norma NBR 5410
para verificar as limitações desta redução.
CORES DOS CONDUTORES: NEUTRO / TERRA / FASE
Conforme a norma NBR 5410: 2004 - Instalações Elétricas de Baixa Tensão, as cores azul-clara e verde / amarelo ou simplesmente
verde, são exclusivas para certas funções. O condutor com isolação na cor azul-clara, deve ser utilizado como condutor neutro.
O condutor com isolação verde / amarelo ou simplesmente verde, deve ser utilizado como condutor de proteção,
também conhecido como fio terra. O condutor utilizado como fase poderá ser de qualquer cor, exceto as cores citadas acima.
Qualidade. A nossa energia!

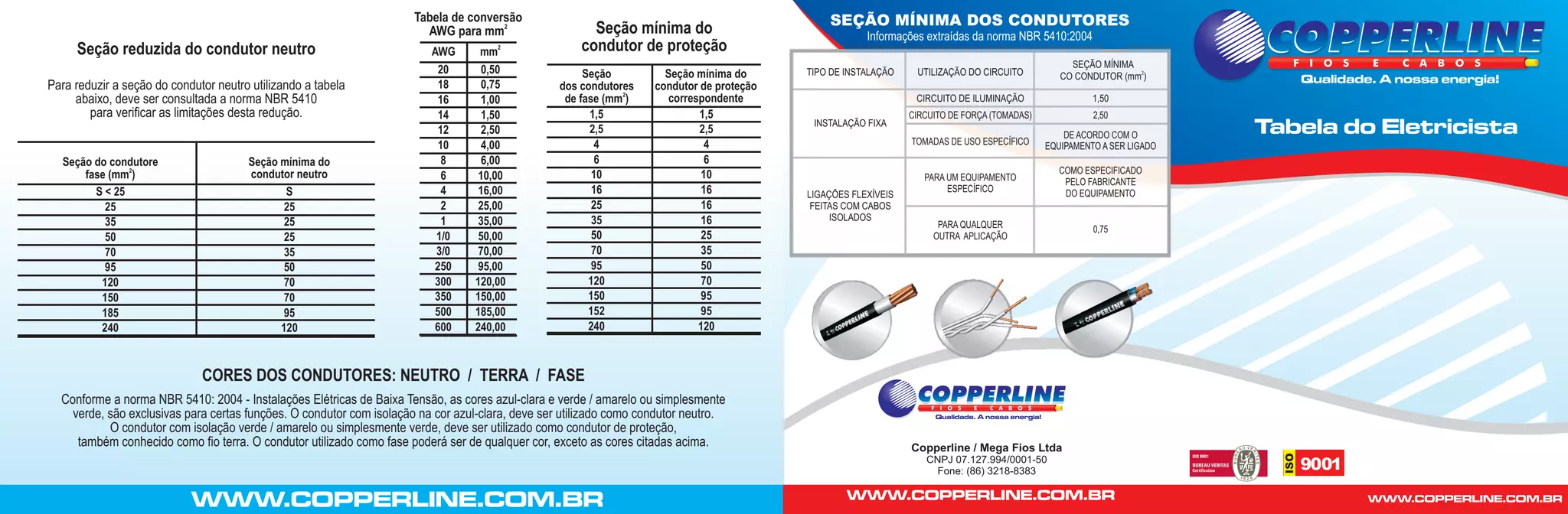

Tabela do Eletricista
SEÇÃO MÍNIMA DOS CONDUTORES
Informações extraídas da norma NBR 5410:2004
Qualidade. A nossa energia!
ISO
9001
Copperline / Mega Fios Ltda
CNPJ 07.127.994/0001-50
Fone: (86) 3218-8383
TIPO DE INSTALAÇÃO UTILIZAÇÃO DO CIRCUITO
SEÇÃO MÍNIMA
2
CO CONDUTOR (mm )
INSTALAÇÃO FIXA
LIGAÇÕES FLEXÍVEIS
FEITAS COM CABOS
ISOLADOS
CIRCUITO DE ILUMINAÇÃO
CIRCUITO DE FORÇA (TOMADAS)
TOMADAS DE USO ESPECÍFICO
PARA UM EQUIPAMENTO
ESPECÍFICO
1,50
2,50
DE ACORDO COM O
EQUIPAMENTO A SER LIGADO
COMO ESPECIFICADO
PELO FABRICANTE
DO EQUIPAMENTO
PARA QUALQUER
OUTRA APLICAÇÃO
0,75
WWW.COPPERLINE.COM.BR WWW.COPPERLINE.COM.BR
WWW.COPPERLINE.COM.BR
2. TABELA DE CAPACIDADE DE CORRENTE
Extraída da norma NBR 5410:2004 • Instalações Elétricas de Baixa Tensão.
A tabela abaixo descreve a capacidade de corrente, em ampéres(A), para condutores de cobre com isolação de PVC (70ºC),
para os métodos de referência B1 e B2.
B1: Condutores isolados ou cabos unipolares em eletroduto de seção circular embutido em alvenaria;
B2: Cabo multipolar em eletroduto de seção circular embutido em alvenaria.
SEÇÕES
NOMINAIS
2
mm
2
condutores
carregados
3
condutores
carregados
2
condutores
carregados
3
condutores
carregados
B1 B2
0,5
0,75
1
1,5
2,5
4
6
10
16
25
35
50
70
95
120
150
185
240
300
400
500
9
11
14
17,5
24
32
41
57
76
101
125
151
192
232
269
309
353
415
477
571
656
8
10
12
15,5
21
28
36
50
68
89
110
134
171
207
239
275
314
370
426
510
587
9
11
13
16,5
23
30
38
52
69
90
111
133
168
201
232
265
300
351
401
477
545
8
10
12
15
20
27
34
46
62
80
99
118
149
179
206
236
268
313
358
425
486
QUEDA DE TENSÃO
Conforme a norma NBR 5410:2004 • Instalações Elétricas de Baixa Tensão, item
6.2.7.2, em nenhum caso a queda de tensão nos circuitos terminais pode ser
superior a 4%, mas quedas de tensão maiores são permitidas para
equipamentos com corrente de partida elevada, durante o período de partida,
desde que dentro dos limites permitidos em suas normas respectivas.
Abaixo está a tabela de queda de tensão para produtos isolados em PVC 70ºC
e temperatura ambiente de 30ºC, instalado conforme método de referência B1.
Cálculo
Queda de tensão (V) = queda de tensão tabelada (V/A.km) x corrente do circuito
(A) x comprimento (km)
Queda de tensão em % = [queda de tensão (V) / tensão do circuito (V)] x 100
Tabela de Corrente em plena
carga de motores CA - 60 hz
Cv
1/3
1/2
3/4
1
1,5
2
3
5
7,5
10
15
20
25
30
40
50
60
75
100
125
150
200
Motor Monofásico
Potência Nominal Motor Trifásico
kW
0,25
0,37
0,55
0,75
1,1
1,5
2,2
3,7
5,5
7,5
11
15
18,5
22
30
37
45
55
75
90
110
150
115V
7,2
9,8
13,8
16
20
24
34
56
80
100
-
-
-
-
-
-
-
-
-
-
-
-
220V
-
2
2,8
3,5
5
6,5
9
15
22
27
40
52
64
78
104
125
150
185
246
310
360
480
380V
-
1,2
1,6
2,1
2,9
3,8
5,2
8,7
13
16
23
30
37
45
60
73
87
108
143
180
209
278
480V
-
1
1,4
1,8
2,5
3,3
4,5
7,5
11
14
20
26
32
39
52
63
75
93
123
155
180
240
220V
3,6
4,9
6,9
8
10
12
17
28
40
50
-
-
-
-
-
-
-
-
-
-
-
-
Fonte: National Electrical Code
SEÇÃO
NOMINAL
2
mm
1,5
2,5
4
6
10
16
25
35
50
70
95
120
150
185
240
Queda de tensão para cos = 0,8 (V/A.KM)
Conduto não-magnético Conduto
magnético
Circuito monofásico Circuito trifásico
23,3
14,3
8,96
6,03
3,63
2,32
1,51
1,12
0,85
0,62
0,48
0,40
0,35
0,30
0,26
20,2
12,4
7,79
5,25
3,17
2,03
1,33
0,98
0,76
0,55
0,43
0,36
0,31
0,27
0,23
23
14
9
5,87
3,54
2,27
1,5
1,12
0,86
0,64
0,5
0,42
0,37
0,32
0,29
Qualidade. A nossa energia!
