Sistema picador colhedora cana 3520

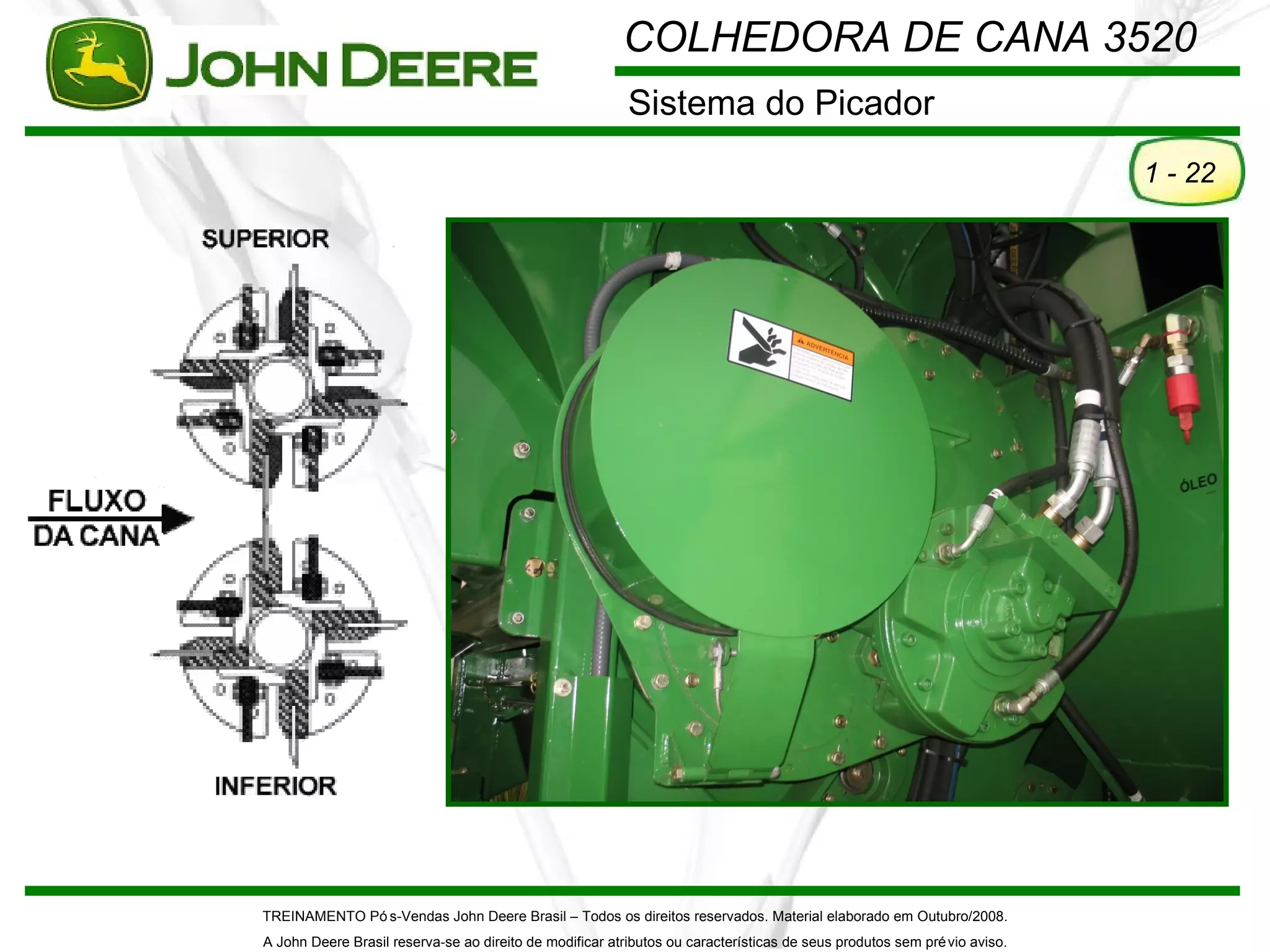

- 1. COLHEDORA DE CANA 3520 Sistema do Picador 1 - 22 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 2. COLHEDORA DE CANA 3520 Sistema do Picador Informação Tecnológica 2 - 22 • Os rolamentos do picador estão montados externamente; • Os eixos do picador podem ser removidos facilmente. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

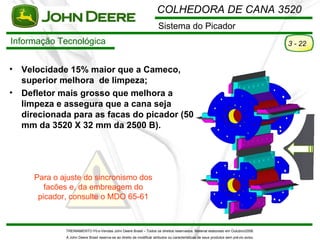

- 3. COLHEDORA DE CANA 3520 Sistema do Picador Informação Tecnológica 3 - 22 • Velocidade 15% maior que a Cameco, superior melhora de limpeza; • Defletor mais grosso que melhora a limpeza e assegura que a cana seja direcionada para as facas do picador (50 mm da 3520 X 32 mm da 2500 B). Para o ajuste do sincronismo dos facões e, da embreagem do picador, consulte o MDO 65-61 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

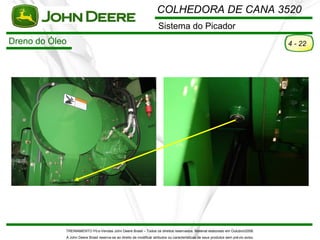

- 4. COLHEDORA DE CANA 3520 Sistema do Picador Dreno do Óleo 4 - 22 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

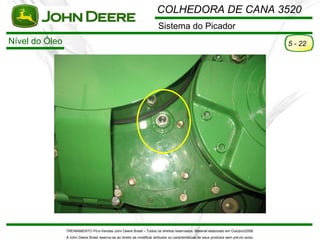

- 5. COLHEDORA DE CANA 3520 Sistema do Picador Nível do Óleo 5 - 22 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

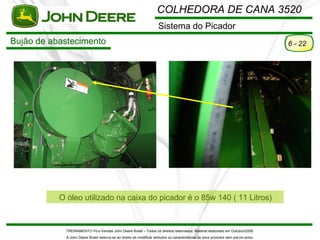

- 6. COLHEDORA DE CANA 3520 Sistema do Picador Bujão de abastecimento 6 - 22 O óleo utilizado na caixa do picador é o 85w 140 ( 11 Litros) TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

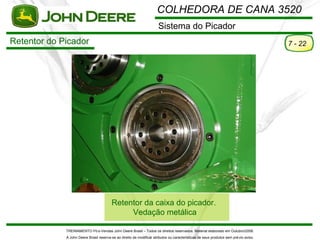

- 7. COLHEDORA DE CANA 3520 Sistema do Picador Retentor do Picador 7 - 22 Retentor da caixa do picador. Vedação metálica TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

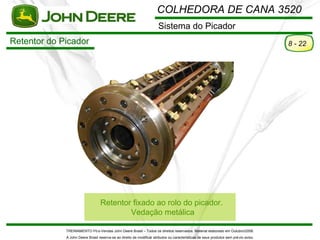

- 8. COLHEDORA DE CANA 3520 Sistema do Picador Retentor do Picador 8 - 22 Retentor fixado ao rolo do picador. Vedação metálica TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

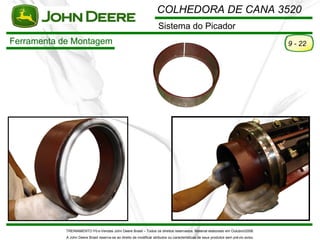

- 9. COLHEDORA DE CANA 3520 Sistema do Picador Ferramenta de Montagem 9 - 22 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

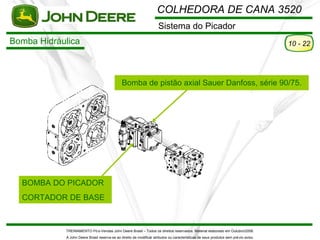

- 10. COLHEDORA DE CANA 3520 Sistema do Picador Bomba Hidráulica 10 - 22 Bomba de pistão axial Sauer Danfoss, série 90/75. BOMBA DO PICADOR CORTADOR DE BASE TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

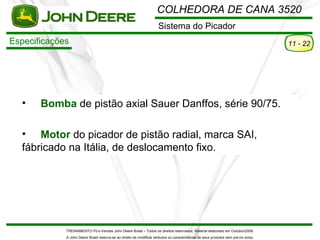

- 11. COLHEDORA DE CANA 3520 Sistema do Picador Especificações 11 - 22 • Bomba de pistão axial Sauer Danffos, série 90/75. • Motor do picador de pistão radial, marca SAI, fábricado na Itália, de deslocamento fixo. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 12. COLHEDORA DE CANA 3520 Sistema do Picador Bomba Hidráulica 12 - 22 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

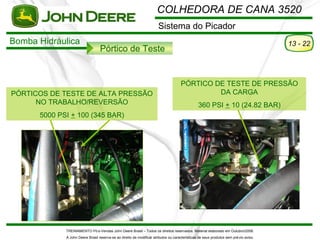

- 13. COLHEDORA DE CANA 3520 Sistema do Picador Bomba Hidráulica 13 - 22 Pórtico de Teste PÓRTICO DE TESTE DE PRESSÃO PÓRTICOS DE TESTE DE ALTA PRESSÃO DA CARGA NO TRABALHO/REVERSÃO 360 PSI + 10 (24.82 BAR) 5000 PSI + 100 (345 BAR) TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

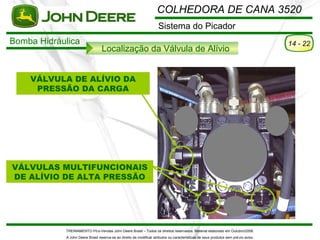

- 14. COLHEDORA DE CANA 3520 Sistema do Picador Bomba Hidráulica 14 - 22 Localização da Válvula de Alívio VÁLVULA DE ALÍVIO DA PRESSÃO DA CARGA VÁLVULAS MULTIFUNCIONAIS DE ALÍVIO DE ALTA PRESSÃO TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

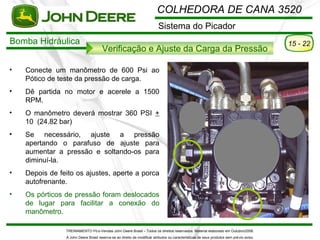

- 15. COLHEDORA DE CANA 3520 Sistema do Picador Bomba Hidráulica 15 - 22 Verificação e Ajuste da Carga da Pressão • Conecte um manômetro de 600 Psi ao Pótico de teste da pressão de carga. • Dê partida no motor e acerele a 1500 RPM. • O manômetro deverá mostrar 360 PSI + 10 (24.82 bar) • Se necessário, ajuste a pressão apertando o parafuso de ajuste para aumentar a pressão e soltando-os para diminuí-la. • Depois de feito os ajustes, aperte a porca autofrenante. • Os pórticos de pressão foram deslocados de lugar para facilitar a conexão do manômetro. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

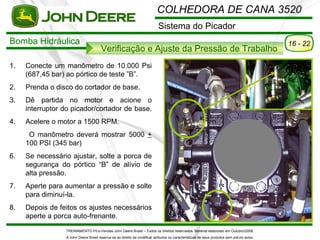

- 16. COLHEDORA DE CANA 3520 Sistema do Picador Bomba Hidráulica 16 - 22 Verificação e Ajuste da Pressão de Trabalho 1. Conecte um manômetro de 10.000 Psi (687,45 bar) ao pórtico de teste ”B”. 2. Prenda o disco do cortador de base. 3. Dê partida no motor e acione o interruptor do picador/cortador de base. 4. Acelere o motor a 1500 RPM. O manômetro deverá mostrar 5000 + 100 PSI (345 bar) 6. Se necessário ajustar, solte a porca de segurança do pórtico “B” de alívio de alta pressão. 7. Aperte para aumentar a pressão e solte para diminuí-la. 8. Depois de feitos os ajustes necessários aperte a porca auto-frenante. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

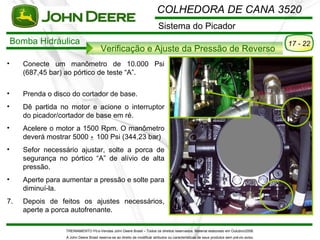

- 17. COLHEDORA DE CANA 3520 Sistema do Picador Bomba Hidráulica 17 - 22 Verificação e Ajuste da Pressão de Reverso • Conecte um manômetro de 10.000 Psi (687,45 bar) ao pórtico de teste “A”. • Prenda o disco do cortador de base. • Dê partida no motor e acione o interruptor do picador/cortador de base em ré. • Acelere o motor a 1500 Rpm. O manômetro deverá mostrar 5000 + 100 Psi (344,23 bar) • Sefor necessário ajustar, solte a porca de segurança no pórtico “A” de alívio de alta pressão. • Aperte para aumentar a pressão e solte para diminuí-la. 7. Depois de feitos os ajustes necessários, aperte a porca autofrenante. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

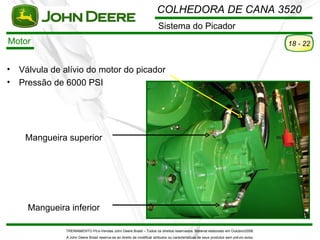

- 18. COLHEDORA DE CANA 3520 Sistema do Picador Motor 18 - 22 • Válvula de alívio do motor do picador • Pressão de 6000 PSI Mangueira superior Mangueira inferior TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

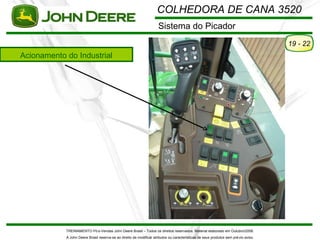

- 19. COLHEDORA DE CANA 3520 Sistema do Picador 19 - 22 Acionamento do Industrial TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 20. COLHEDORA DE CANA 3520 Sistema do Picador 20 - 22 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

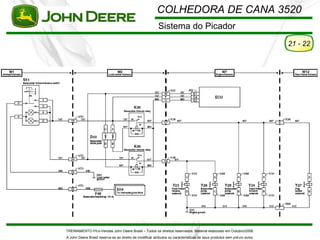

- 21. COLHEDORA DE CANA 3520 Sistema do Picador 21 - 22 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

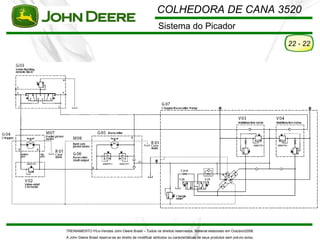

- 22. COLHEDORA DE CANA 3520 Sistema do Picador 22 - 22 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
Notas do Editor
- Pouca mudança em relação a 3510. Colocou-se uma proteção na lateral para proteger os usuários (membros) e caso o eixo venha a quebrar partes de componentes não atinja as pessoas. Trabalha com quatro lâminas sincronizadas, o sincronismo só é feito em caso de deslocamento do rolo (quando pega um toco, pedra e etc.). Função: picar a cana e a palha. E movimentado por um motor de pistões radiais e seu volante de (40kilos)acumula energia para ajudar o motor a movimentar o rolo em caso de embuchamento. O ajuste da embreagem já deve ser feita no ato da entrega técnica e de acordo com o manual conferido diariamente, mas é muito utilizado o ajuste a cada 250 horas ,uma vez por semana ou de acordo com a necessidade. Recomenda-se ajustar a embreagem na entrega técnica de para uma cana forte, pois na fábrica não se sabe que tipo de cana a máquina vai trabalhar. Neste sistema a embreagem tem a função de proteger o eixo, pois patina em casos extremo evitando a quebra do eixo no embuchamento.
- Borrachas defletoras dos rolos do picador: Puxa e lança a cana até o cesto. Se estiver caindo cana na mesa do giro do elevador é sinal que as borrachas estão gastas. Ao trocar os facões também trocar as borrachas. Ao substituir facões limpar os resíduos de terra que se alojam no apoio do facão e também verificar o estado dos parafusos. Recomenda-se a troca de todos os facões e não um por vez.
- Retentor dividido em duas partes Não colocar a mão no retentor , pois o mesmo possui superfície lapidada e o contato com a mão pode startar a corrosão (oxidação) da peça e conseqüentemente vazamento.
- Montar o retentor com vazelina neutra ou detergente.
- Este motor possui duas mangueiras (inferior entrada e superior retorno) que não é dreno, mas sim flushing, no qual a bomba envia uma vazão para arrefecer e lubrificar o motor.
