5 rolos alimentadores
- 1. COLHEDORA DE CANA3520 Rolos Alimentadores 1 - 16 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

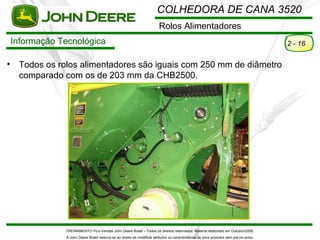

- 2. COLHEDORA DE CANA3520 Rolos Alimentadores Informação Tecnológica 2 - 16 • Todos os rolos alimentadores são iguais com 250 mm de diâmetro comparado com os de 203 mm da CHB2500. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 3. COLHEDORA DE CANA3520 Rolos Alimentadores Rolamentos 3 - 16 • O rolamento do rolo de alimentação e do picador são montados externamente. • Redução nos custos e tempo de mão-de-obra. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 4. COLHEDORA DE CANA3520 Rolos Alimentadores Informação Tecnológica 4 - 16 • O circuito dos rolos de alimentação estão projetados para alimentar diretamente os picadores. • Todos os rolos de alimentação estão sincronizados no mesmo circuito hidráulico. Ambos os itens são críticos para a redução da quebra da cana permitindo que a alimentação da cana seja feita de forma consistente no picador. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 5. COLHEDORA DE CANA3520 Rolos Alimentadores Informação Tecnológica 5 - 16 • Aumento do diâmetro de B-2 de 254 mm para 356 mm melhorando a alimentação e reduzindo as perdas; • Redução de 25% da velocidade do rolo B-2, para aumentar a retirada de impurezas; • Maior espaço entre os rolos superiores e inferiores, aumentando a capacidade de entrada de cana. B-2 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 6. COLHEDORA DE CANA3520 Rolos Alimentadores Informação Tecnológica 6 - 16 CH-2500 Abertura Máxima 150 mm (6”) TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

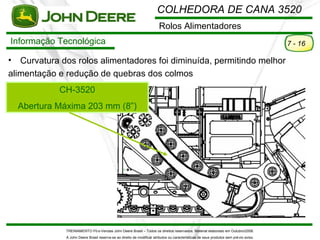

- 7. COLHEDORA DE CANA3520 Rolos Alimentadores Informação Tecnológica 7 - 16 • Curvatura dos rolos alimentadores foi diminuída, permitindo melhor alimentação e redução de quebras dos colmos CH-3520 Abertura Máxima 203 mm (8”) TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

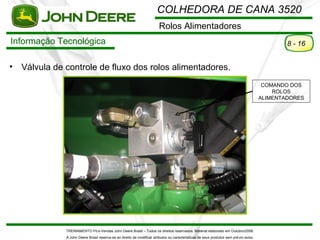

- 8. COLHEDORA DE CANA3520 Rolos Alimentadores Informação Tecnológica 8 - 16 • Válvula de controle de fluxo dos rolos alimentadores. COMANDO DOS ROLOS ALIMENTADORES TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

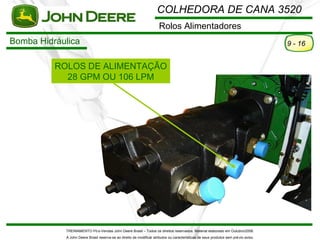

- 9. COLHEDORA DE CANA3520 Rolos Alimentadores Bomba Hidráulica 9 - 16 ROLOS DE ALIMENTAÇÃO 28 GPM OU 106 LPM TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 10. COLHEDORA DE CANA3520 Rolos Alimentadores Comando de Acionamento 10 - 16 Detalhe: Lado direito da máquina TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 11. COLHEDORA DE CANA3520 Rolos Alimentadores Pressão da Válvula de Alívio 11 - 16 • CONECTE O MANÔMETRO DE 5000 PSI NO PÓRTICO DO COMANDO; • TRAVE UM DOS ROLOS DE ALIMENTAÇÃO; • DÊ PARTIDA NO MOTOR; • LIGUE O INDUSTRIAL DA COLHEDORA; • ACELERE O MOTOR A 1500 RPM; • O MANÔMETRO DEVERÁ MOSTRAR • 2750 PSI. +/- 100 (190 BAR); • CASO NECESSÁRIO AJUSTE A PRESSÃO PELA VÁLVULA DE ALÍVIO. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 12. COLHEDORA DE CANA3520 Rolos Alimentadores Acionamento 12 - 16 • Além do rolos alimentadores aciona também: • Cortador de base; • Picador; • Divisor de linhas; Botão de acionamento (industrial) TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 13. COLHEDORA DE CANA3520 Rolos Alimentadores Válvula de Acionamento 13 - 16 Esta válvula tem a função de liberar a pressão piloto, para os comados de acionamento dos rolos e divisores de linha. Detalhe: Lado direito da máquina TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

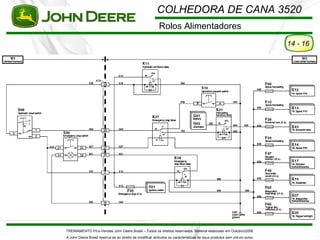

- 14. COLHEDORA DE CANA3520 Rolos Alimentadores 14 - 16 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 15. COLHEDORA DE CANA3520 Rolos Alimentadores 15 - 16 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 16. COLHEDORA DE CANA3520 Rolos Alimentadores 16 - 16 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
Notas do Editor
- #3 Rolos alimentadores de diâmetro maior gerando mais força em relação a CH 2500.
- #4 A troca do rolamento é realizado por fora da máquina. Batente de borracha para eliminar a batida do rolo no chassi da máquina e assim evitar a trinca do chassi, pois os rolos superiores são flutuantes.
- #5 Existem dez rolos alimentadores no total (rolos inferiores B e superiores T).
- #8 Abertura maior (203 mm) proporciona melhor fluxo da cana mesmo com densidade alta.
- #9 Válvula de regulagem do tamanho dos toletes. Esta válvula regula o fluxo de óleo que vai para os motores dos rolos alimentadores. Não operar a máquina no nº 1 e no número 2 ( trabalhar do nº 3 até o nº 11), pois os rolos trabalharam lentamente e com baixo torque desencadeando falta de alimentação na máquina; principalmente pelo rolo levantador. Na CH 2500 a válvula de alivio esta no bloco, já nas máquinas 3510 e 20 a válvula de alivio está no comando.
- #17 Neste circuito existe a válvula de 50% que serve para forçar o óleo a passar no motor que estiver embuchando para a tentativa de desembuchá-lo.Entretanto se o mesmo não desembuchar somente os rolos do outro lado é que vão girar, pois os rolos do outro lado do circuito estão livres.
