- 16 -
8 - CATÁLOGO DE PEÇAS
8.1 - Conj. Chassi
3630 / 8036-3051
4080 / 8040-3051
4530 / 8045-3051

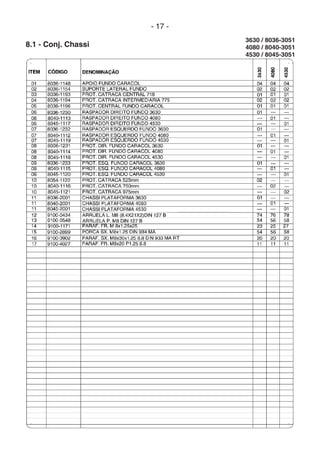

- 17 -
8.1 - Conj. Chassi
3630 / 8036-3051
4080 / 8040-3051
4530 / 8045-3051
- 18 -

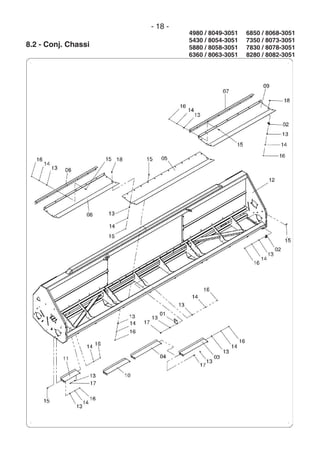

8.2 - Conj. Chassi
6850 / 8068-3051
7350 / 8073-3051
7830 / 8078-3051
8280 / 8082-3051
4980 / 8049-3051
5430 / 8054-3051
5880 / 8058-3051
6360 / 8063-3051
- 19 -

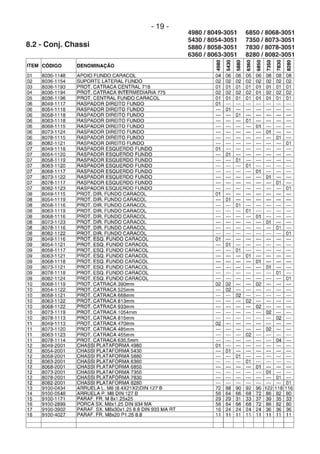

8.2 - Conj. Chassi
6850 / 8068-3051
7350 / 8073-3051
7830 / 8078-3051
8280 / 8082-3051
4980 / 8049-3051
5430 / 8054-3051
5880 / 8058-3051
6360 / 8063-3051
- 20 -

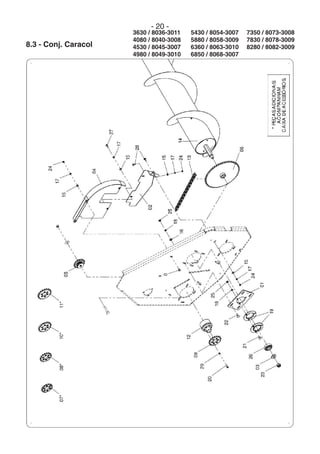

8.3 - Conj. Caracol
7350 / 8073-3008
7830 / 8078-3009
8280 / 8082-3009
5430 / 8054-3007
5880 / 8058-3009
6360 / 8063-3010
6850 / 8068-3007
3630 / 8036-3011
4080 / 8040-3008
4530 / 8045-3007
4980 / 8049-3010
- 21 -

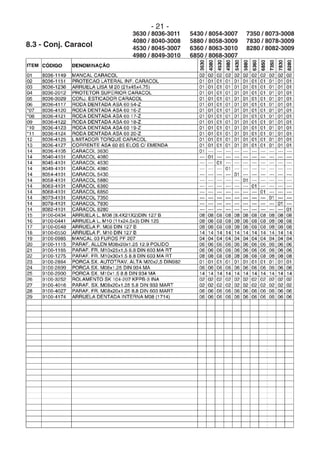

8.3 - Conj. Caracol
7350 / 8073-3008
7830 / 8078-3009
8280 / 8082-3009
5430 / 8054-3007
5880 / 8058-3009
6360 / 8063-3010
6850 / 8068-3007
3630 / 8036-3011
4080 / 8040-3008
4530 / 8045-3007
4980 / 8049-3010

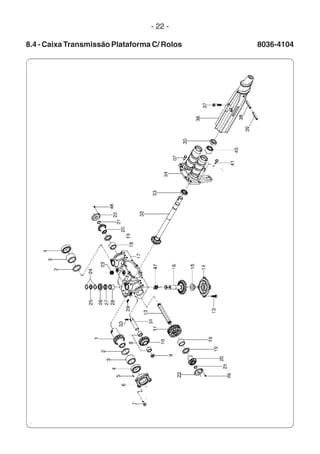

- 22 -
8.4 - Caixa Transmissão Plataforma C/ Rolos 8036-4104
- 23 -
8.4 - 8036-4104Caixa Transmissão Plataforma C/ Rolos
- 24 -

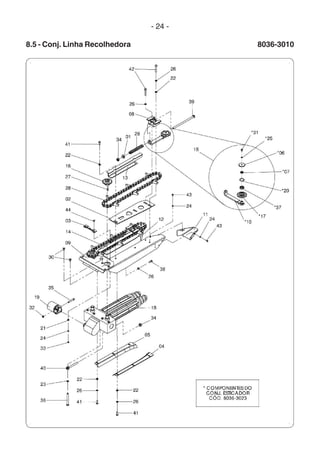

8.5 - Conj. Linha Recolhedora 8036-3010
- 25 -

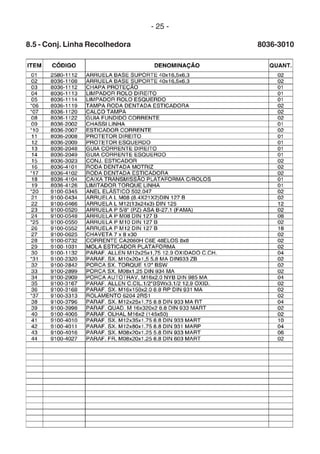

8.5 - Conj. Linha Recolhedora 8036-3010
- 26 -

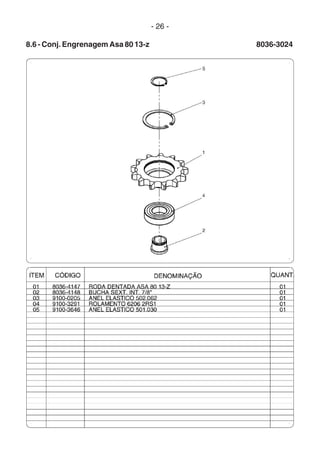

8.6 - Conj. Engrenagem Asa 80 13-z 8036-3024

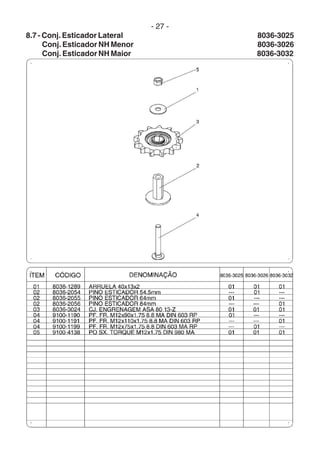

- 27 -
8.7 - Conj. Esticador Lateral 8036-3025
Conj. Esticador NH Menor 8036-3026
Conj. Esticador NH Maior 8036-3032
- 28 -

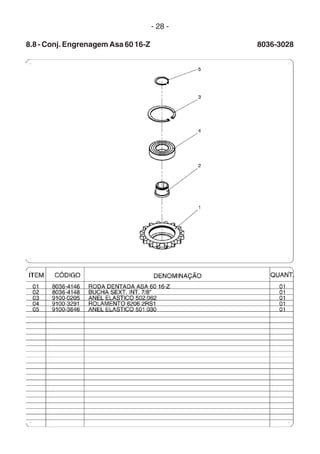

8.8 - Conj. Engrenagem Asa 60 16-Z 8036-3028
- 29 -
8.9 - Conj. Esticador Caracol 8036-3029
- 30 -
8.10 - Conj. Transmissão
Chassi
7350 / 8073-3009
7830 / 8078-3010
8280 / 8082-3008
5430 / 8054-3008
5880 / 8058-3010
6360 / 8063-3011
6850 / 8068-3008
3630 / 8036-3012
4080 / 8040-3009
4530 / 8045-3008
4980 / 8049-3011

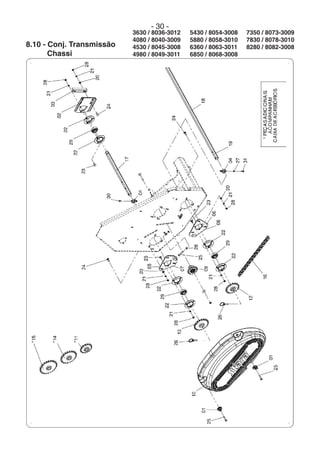

- 31 -

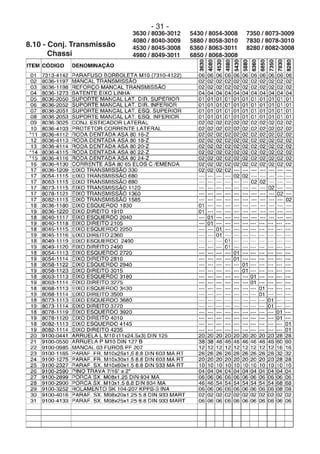

8.10 - Conj. Transmissão
Chassi
7350 / 8073-3009
7830 / 8078-3010
8280 / 8082-3008
5430 / 8054-3008
5880 / 8058-3010
6360 / 8063-3011
6850 / 8068-3008
3630 / 8036-3012
4080 / 8040-3009
4530 / 8045-3008
4980 / 8049-3011
- 32 -

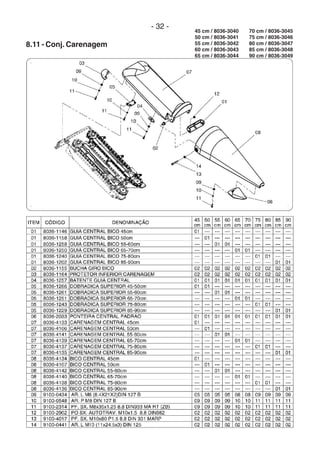

8.11 - Conj. Carenagem
70 cm / 8036-3045
75 cm / 8036-3046
80 cm / 8036-3047
85 cm / 8036-3048
90 cm / 8036-3049
45 cm / 8036-3040
50 cm / 8036-3041
55 cm / 8036-3042
60 cm / 8036-3043
65 cm / 8036-3044
- 33 -

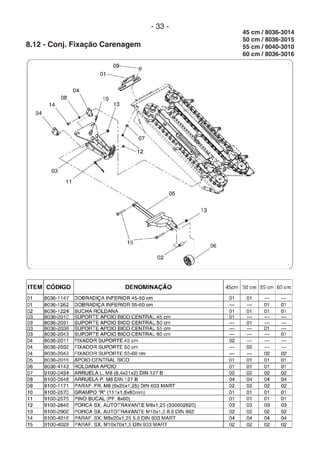

8.12 - Conj. Fixação Carenagem
45 cm / 8036-3014
50 cm / 8036-3015
55 cm / 8040-3010
60 cm / 8036-3016
- 34 -

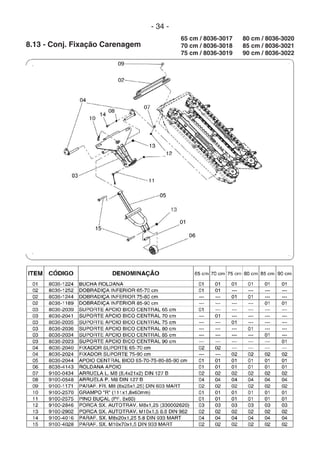

8.13 - Conj. Fixação Carenagem
80 cm / 8036-3020
85 cm / 8036-3021
90 cm / 8036-3022
65 cm / 8036-3017
70 cm / 8036-3018
75 cm / 8036-3019
- 35 -

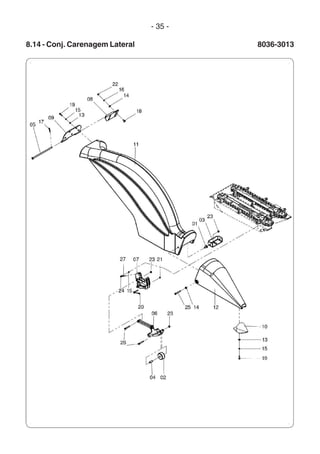

8.14 - Conj. Carenagem Lateral 8036-3013
- 36 -

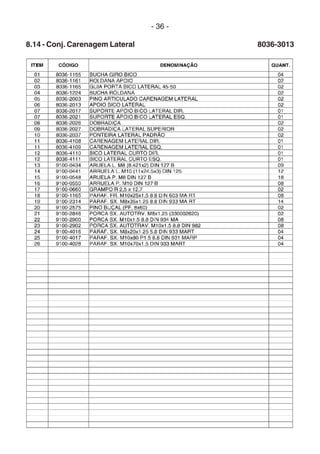

8.14 - Conj. Carenagem Lateral 8036-3013
- 37 -
8.15 - Conj. Acoplamento SLC-JD 6200/6300/6500/
7100/7200/7300/7500/7700/7800/1165/1175/
1175 Master/1185/1450/STS 9750 8100-3001

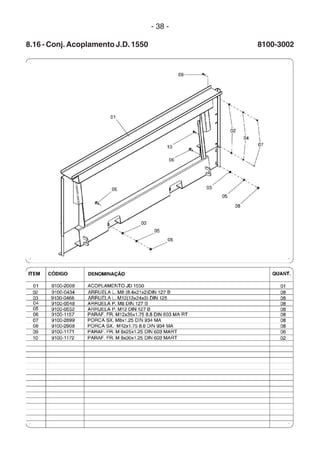

- 38 -
8.16 - Conj. Acoplamento J.D. 1550 8100-3002
- 39 -

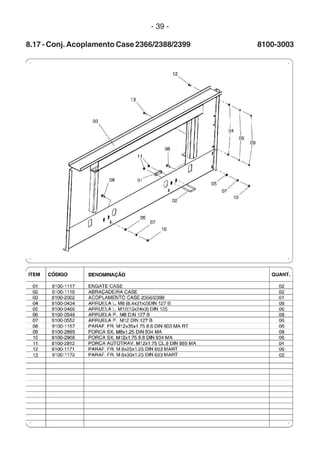

8.17 - Conj. Acoplamento Case 2366/2388/2399 8100-3003

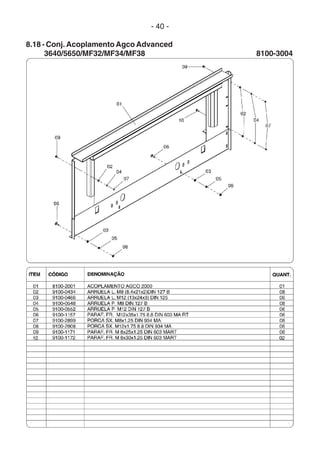

- 40 -
8.18 - Conj. Acoplamento Agco Advanced
3640/5650/MF32/MF34/MF38 8100-3004
- 41 -

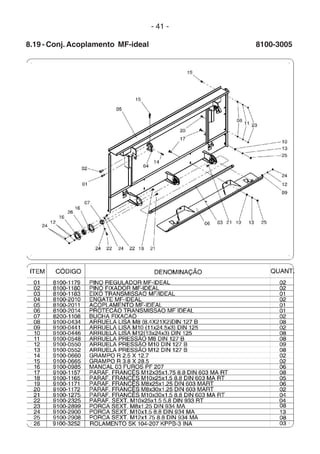

8.19 - Conj. Acoplamento MF-ideal 8100-3005
- 42 -

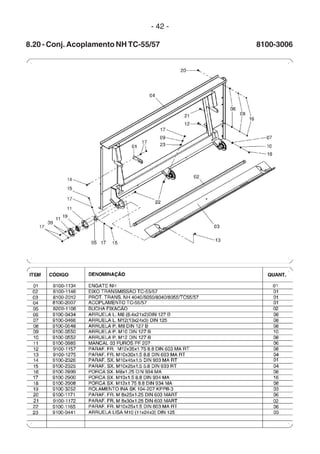

8.20 - Conj. Acoplamento NH TC-55/57 8100-3006
- 43 -
8.21 - Conj. Acoplamento NH TC-59 8100-3007
- 44 -
8.22 - Conj. Acoplamento NH CS 660 8100-3008
- 45 -

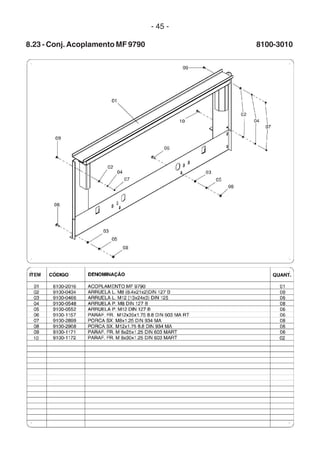

8.23 - Conj. Acoplamento MF 9790 8100-3010
- 46 -

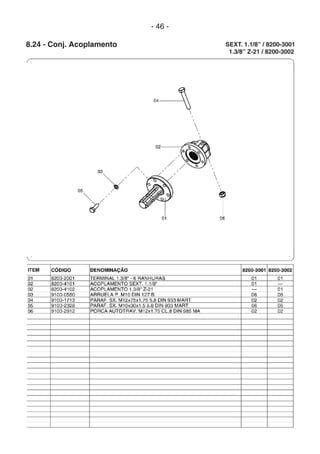

8.24 - Conj. Acoplamento SEXT. 1.1/8” / 8200-3001
1.3/8” Z-21 / 8200-3002
- 47 -

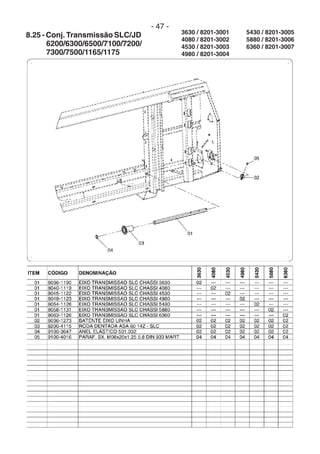

8.25 - Conj. Transmissão SLC/JD
6200/6300/6500/7100/7200/
7300/7500/1165/1175
5430 / 8201-3005
5880 / 8201-3006
6360 / 8201-3007
3630 / 8201-3001
4080 / 8201-3002
4530 / 8201-3003
4980 / 8201-3004
- 48 -

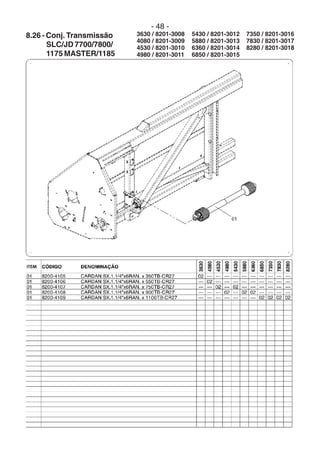

8.26 - Conj. Transmissão
SLC/JD 7700/7800/
1175 MASTER/1185
7350 / 8201-3016
7830 / 8201-3017
8280 / 8201-3018
5430 / 8201-3012
5880 / 8201-3013
6360 / 8201-3014
6850 / 8201-3015
3630 / 8201-3008
4080 / 8201-3009
4530 / 8201-3010
4980 / 8201-3011
- 49 -

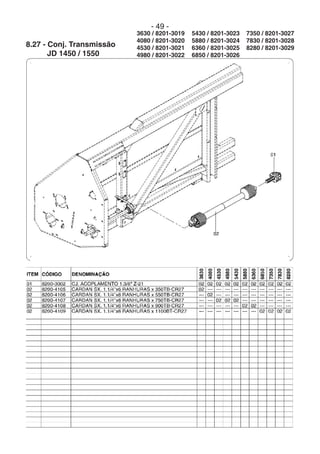

8.27 - Conj. Transmissão
JD 1450 / 1550
7350 / 8201-3027
7830 / 8201-3028
8280 / 8201-3029
5430 / 8201-3023
5880 / 8201-3024
6360 / 8201-3025
6850 / 8201-3026
3630 / 8201-3019
4080 / 8201-3020
4530 / 8201-3021
4980 / 8201-3022
- 50 -

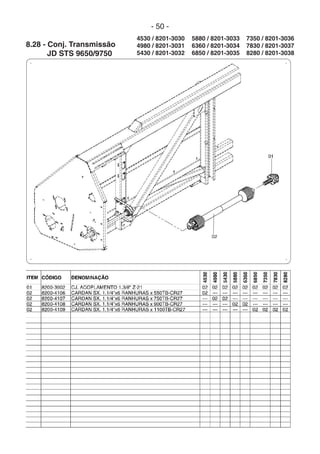

8.28 - Conj. Transmissão
JD STS 9650/9750
7350 / 8201-3036
7830 / 8201-3037
8280 / 8201-3038
5880 / 8201-3033
6360 / 8201-3034
6850 / 8201-3035
4530 / 8201-3030
4980 / 8201-3031
5430 / 8201-3032
- 51 -
8.29 - Conj. Transmissão
CASE 2366 / 2388 / 2399
6360 / 8202-3006
6850 / 8202-3007
7350 / 8202-3008
7830 / 8202-3009
8280 / 8202-3010
4080 / 8202-3001
4530 / 8202-3002
4980 / 8202-3003
5430 / 8202-3004
5880 / 8202-3005
- 52 -

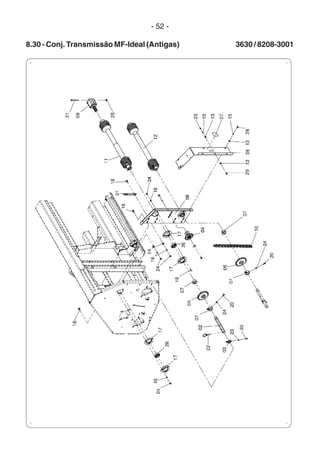

8.30 - Conj. Transmissão MF-Ideal (Antigas) 3630 / 8208-3001
- 53 -

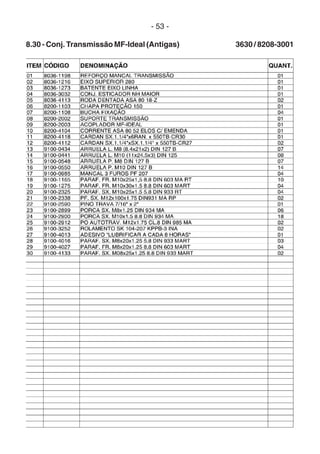

8.30 - Conj. Transmissão MF-Ideal (Antigas) 3630 / 8208-3001
- 54 -

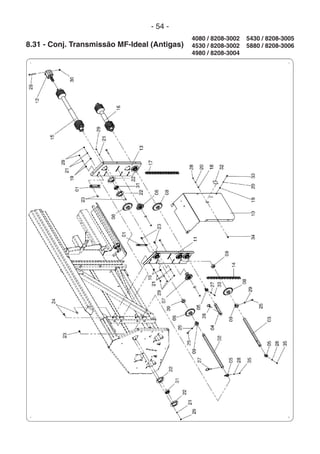

8.31 - Conj. Transmissão MF-Ideal (Antigas)
5430 / 8208-3005
5880 / 8208-3006
4080 / 8208-3002
4530 / 8208-3002
4980 / 8208-3004
- 55 -
8.31 - Conj. Transmissão MF-Ideal (Antigas)
5430 / 8208-3005
5880 / 8208-3006
4080 / 8208-3002
4530 / 8208-3002
4980 / 8208-3004
- 56 -

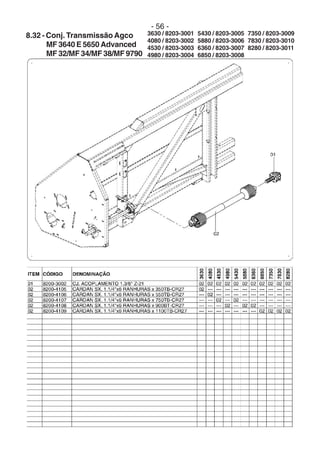

8.32 - Conj. Transmissão
MF 3640 E 5650 Advanced
MF 32/MF 34/MF 38/MF 9790
Agco 5430 / 8203-3005
5880 / 8203-3006
6360 / 8203-3007
6850 / 8203-3008
7350 / 8203-3009
7830 / 8203-3010
8280 / 8203-3011
3630 / 8203-3001
4080 / 8203-3002
4530 / 8203-3003
4980 / 8203-3004
- 57 -

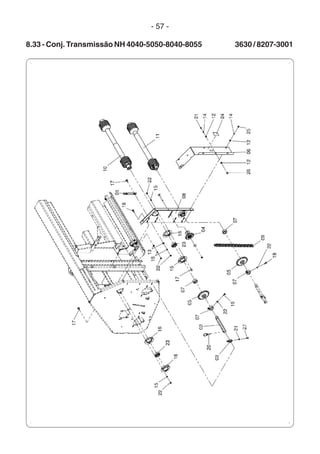

8.33 - Conj. Transmissão NH 4040-5050-8040-8055 3630 / 8207-3001
- 58 -

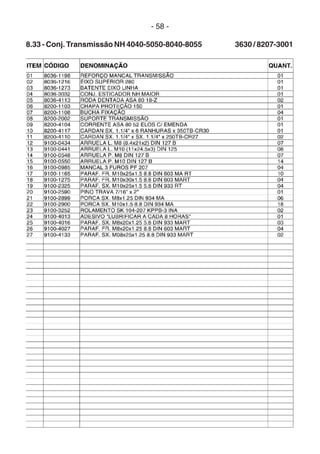

8.33 - Conj. Transmissão NH 4040-5050-8040-8055 3630 / 8207-3001

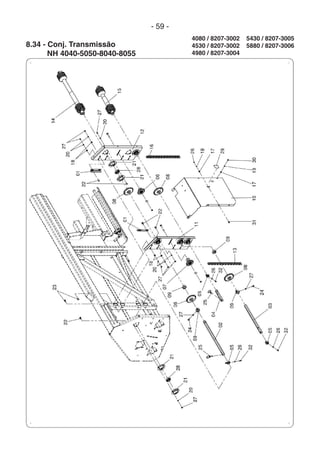

- 59 -
8.34 -
NH 4040-5050-8040-8055
Conj. Transmissão
5430 / 8207-3005
5880 / 8207-3006
4080 / 8207-3002
4530 / 8207-3002
4980 / 8207-3004
- 60 -

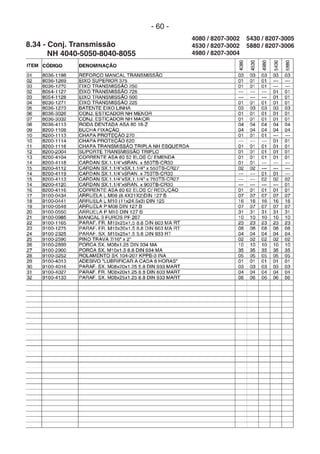

8.34 -
NH 4040-5050-8040-8055
Conj. Transmissão
5430 / 8207-3005
5880 / 8207-3006
4080 / 8207-3002
4530 / 8207-3002
4980 / 8207-3004
- 61 -

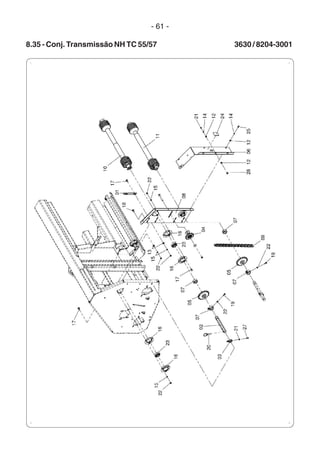

8.35 - Conj. Transmissão NH TC 55/57 3630 / 8204-3001
- 62 -

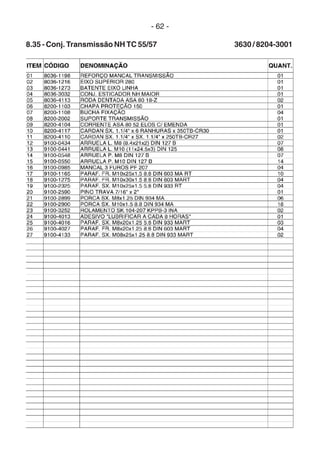

8.35 - Conj. Transmissão NH TC 55/57 3630 / 8204-3001
- 63 -
8.36 - Conj. Transmissão NH TC 55/57
5430 / 8204-3005
5880 / 8204-3006
4080 / 8204-3002
4530 / 8204-3002
4980 / 8204-3004
- 64 -

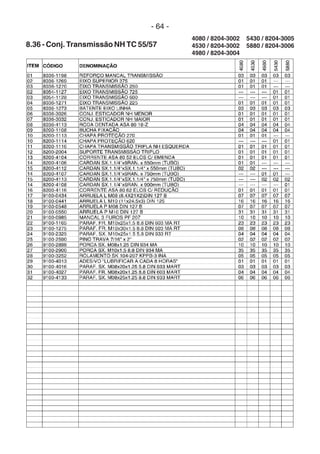

8.36 - Conj. Transmissão NH TC 55/57
5430 / 8204-3005
5880 / 8204-3006
4080 / 8204-3002
4530 / 8204-3002
4980 / 8204-3004
- 65 -

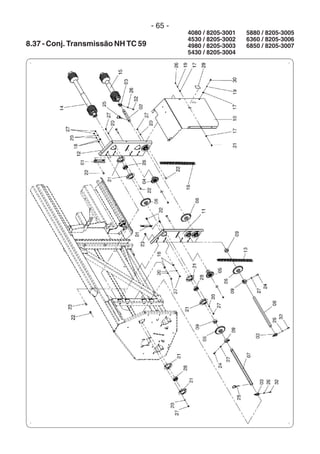

8.37 - Conj. Transmissão NH TC 59
4080 / 8205-3001
4530 / 8205-3002
4980 / 8205-3003
5430 / 8205-3004
5880 / 8205-3005
6360 / 8205-3006
6850 / 8205-3007
- 66 -

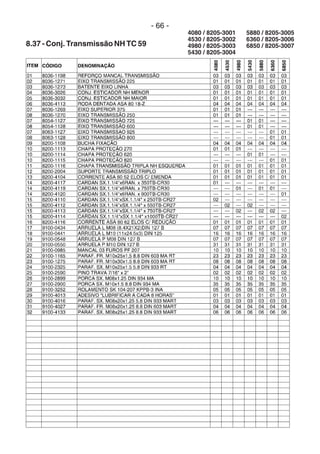

8.37 - Conj. Transmissão NH TC 59
4080 / 8205-3001
4530 / 8205-3002
4980 / 8205-3003
5430 / 8205-3004
5880 / 8205-3005
6360 / 8205-3006
6850 / 8205-3007
- 67 -
8.38 - Conj. Transmissão NH CS 660
4080 / 8206-3001
4530 / 8206-3002
4980 / 8206-3003
5430 / 8206-3004
5880 / 8206-3005
6360 / 8206-3006
6850 / 8206-3007
- 68 -

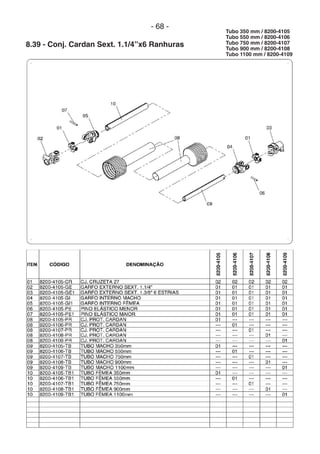

8.39 - Conj. Cardan Sext. 1.1/4”x6 Ranhuras
Tubo 350 mm / 8200-4105
Tubo 550 mm / 8200-4106
Tubo 750 mm / 8200-4107
Tubo 900 mm / 8200-4108
Tubo 1100 mm / 8200-4109
- 69 -

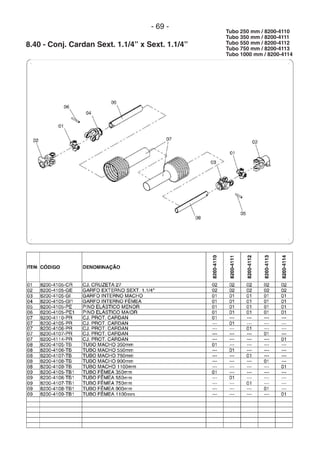

8.40 - Conj. Cardan Sext. 1.1/4” x Sext. 1.1/4”
Tubo 250 mm / 8200-4110
Tubo 350 mm / 8200-4111
Tubo 550 mm / 8200-4112
Tubo 750 mm / 8200-4113
Tubo 1000 mm / 8200-4114
- 70 -
8.41 - Conj. Fechamento Cilindro
8410-3003 - MF 6845-6850/ID9070-9075
8410-3004 - MF 6855/ID9090
8410-3005 - MF 3640
8410-3006 - MF 5650
8410-3007 - MF 3640 Advanced
8410-3008 - MF 5650 Advanced

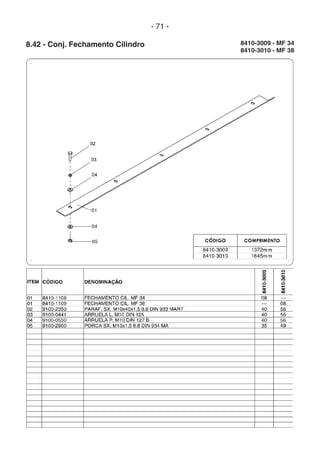

- 71 -
8.42 - Conj. Fechamento Cilindro 8410-3009 - MF 34
8410-3010 - MF 38
- 72 -

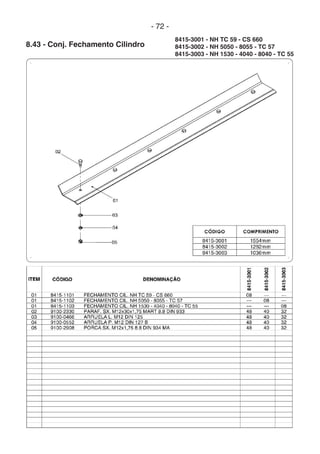

8.43 - Conj. Fechamento Cilindro
8415-3001 - NH TC 59 - CS 660
8415-3002 - NH 5050 - 8055 - TC 57
8415-3003 - NH 1530 - 4040 - 8040 - TC 55
- 73 -

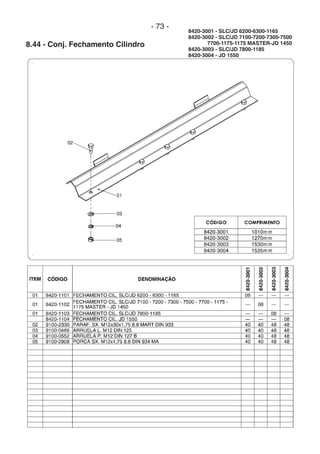

8.44 - Conj. Fechamento Cilindro
8420-3001 - SLC/JD 6200-6300-1165
8420-3002 - SLC/JD 7100-7200-7300-7500
7700-1175-1175 MASTER-JD 1450
8420-3003 - SLC/JD 7800-1185
8420-3004 - JD 1550
- 74 -

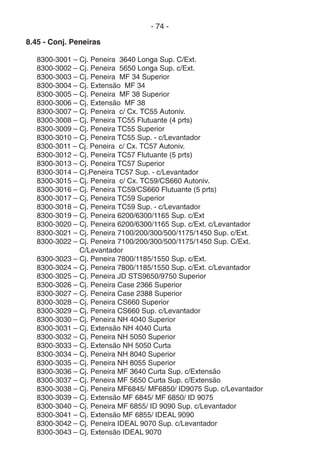

8.45 - Conj. Peneiras
8300-3001 – Cj. Peneira 3640 Longa Sup. C/Ext.
8300-3002 – Cj. Peneira 5650 Longa Sup. c/Ext.
8300-3003 – Cj. Peneira MF 34 Superior
8300-3004 – Cj. Extensão MF 34
8300-3005 – Cj. Peneira MF 38 Superior
8300-3006 – Cj. Extensão MF 38
8300-3007 – Cj. Peneira c/ Cx. TC55 Autoniv.
8300-3008 – Cj. Peneira TC55 Flutuante (4 prts)
8300-3009 – Cj. Peneira TC55 Superior
8300-3010 – Cj. Peneira TC55 Sup. - c/Levantador
8300-3011 – Cj. Peneira c/ Cx. TC57 Autoniv.
8300-3012 – Cj. Peneira TC57 Flutuante (5 prts)
8300-3013 – Cj. Peneira TC57 Superior
8300-3014 – Cj.Peneira TC57 Sup. - c/Levantador
8300-3015 – Cj. Peneira c/ Cx. TC59/CS660 Autoniv.
8300-3016 – Cj. Peneira TC59/CS660 Flutuante (5 prts)
8300-3017 – Cj. Peneira TC59 Superior
8300-3018 – Cj. Peneira TC59 Sup. - c/Levantador
8300-3019 – Cj. Peneira 6200/6300/1165 Sup. c/Ext
8300-3020 – Cj. Peneira 6200/6300/1165 Sup. c/Ext. c/Levantador
8300-3021 – Cj. Peneira 7100/200/300/500/1175/1450 Sup. c/Ext.
8300-3022 – Cj. Peneira 7100/200/300/500/1175/1450 Sup. C/Ext.
C/Levantador
8300-3023 – Cj. Peneira 7800/1185/1550 Sup. c/Ext.
8300-3024 – Cj. Peneira 7800/1185/1550 Sup. c/Ext. c/Levantador
8300-3025 – Cj. Peneira JD STS9650/9750 Superior
8300-3026 – Cj. Peneira Case 2366 Superior
8300-3027 – Cj. Peneira Case 2388 Superior
8300-3028 – Cj. Peneira CS660 Superior
8300-3029 – Cj. Peneira CS660 Sup. c/Levantador
8300-3030 – Cj. Peneira NH 4040 Superior
8300-3031 – Cj. Extensão NH 4040 Curta
8300-3032 – Cj. Peneira NH 5050 Superior
8300-3033 – Cj. Extensão NH 5050 Curta
8300-3034 – Cj. Peneira NH 8040 Superior
8300-3035 – Cj. Peneira NH 8055 Superior
8300-3036 – Cj. Peneira MF 3640 Curta Sup. c/Extensão
8300-3037 – Cj. Peneira MF 5650 Curta Sup. c/Extensão
8300-3038 – Cj. Peneira MF6845/ MF6850/ ID9075 Sup. c/Levantador
8300-3039 – Cj. Extensão MF 6845/ MF 6850/ ID 9075
8300-3040 – Cj. Peneira MF 6855/ ID 9090 Sup. c/Levantador
8300-3041 – Cj. Extensão MF 6855/ IDEAL 9090
8300-3042 – Cj. Peneira IDEAL 9070 Sup. c/Levantador
8300-3043 – Cj. Extensão IDEAL 9070
- 75 -
ANOTAÇÕES
- 76 -

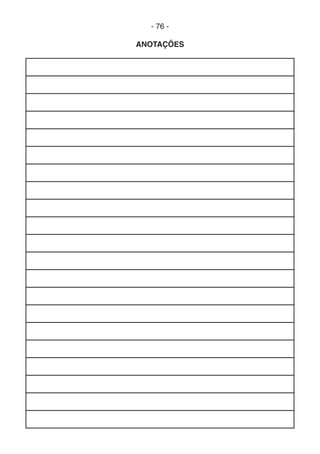

ANOTAÇÕES
- 77 -

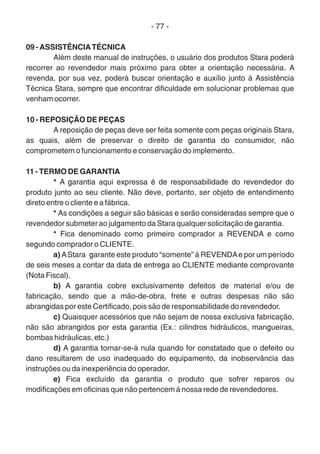

09 - ASSISTÊNCIATÉCNICA
Além deste manual de instruções, o usuário dos produtos Stara poderá
recorrer ao revendedor mais próximo para obter a orientação necessária. A
revenda, por sua vez, poderá buscar orientação e auxílio junto à Assistência
Técnica Stara, sempre que encontrar dificuldade em solucionar problemas que
venham ocorrer.
10 - REPOSIÇÃO DE PEÇAS
A reposição de peças deve ser feita somente com peças originais Stara,
as quais, além de preservar o direito de garantia do consumidor, não
comprometem o funcionamento e conservação do implemento.
11 - TERMO DE GARANTIA
* A garantia aqui expressa é de responsabilidade do revendedor do
produto junto ao seu cliente. Não deve, portanto, ser objeto de entendimento
direto entre o cliente e a fábrica.
* As condições a seguir são básicas e serão consideradas sempre que o
revendedor submeter ao julgamento da Stara qualquer solicitação de garantia.
* Fica denominado como primeiro comprador a REVENDA e como
segundo comprador o CLIENTE.
a) AStara garante este produto “somente” à REVENDAe por um período
de seis meses a contar da data de entrega ao CLIENTE mediante comprovante
(Nota Fiscal).
b) A garantia cobre exclusivamente defeitos de material e/ou de
fabricação, sendo que a mão-de-obra, frete e outras despesas não são
abrangidas por este Certificado, pois são de responsabilidade do revendedor.
c) Quaisquer acessórios que não sejam de nossa exclusiva fabricação,
não são abrangidos por esta garantia (Ex.: cilindros hidráulicos, mangueiras,
bombas hidráulicas, etc.)
d) A garantia tornar-se-á nula quando for constatado que o defeito ou
dano resultarem de uso inadequado do equipamento, da inobservância das
instruções ou da inexperiência do operador.
e) Fica excluído da garantia o produto que sofrer reparos ou
modificações em oficinas que não pertencem à nossa rede de revendedores.
- 78 -
f) Excluem-se também da garantia, as peças ou componentes que
apresentarem defeitos oriundos da aplicação indevida de outras peças ou
componentes não genuínos ao produto, pelo seu usuário.
g) Fica também excluído da garantia, o produto que sofrer descuido de
qualquer tipo, em extremo tal, que tenha afetado a sua segurança, conforme juízo
da empresa, cuja decisão em casos como estes, é definitiva.
h) Os defeitos de fabricação e/ou de material, objeto desta garantia, não
constituirão, em nenhuma hipótese, motivo para recisão de contrato de compra e
venda, ou para identificação de qualquer natureza.
NOTA: A STARA S/A reserva-se o direito de introduzir modificações nos projetos
de seus produtos e/ou aperfeiçoá-los, sem que isso importe em qualquer
obrigação de aplicá-los em produtos anteriormente fabricados.
STARA S/A - Indústria de Implementos Agrícolas.
MANU-8036
Revisão 02
08/2007
- 79 -

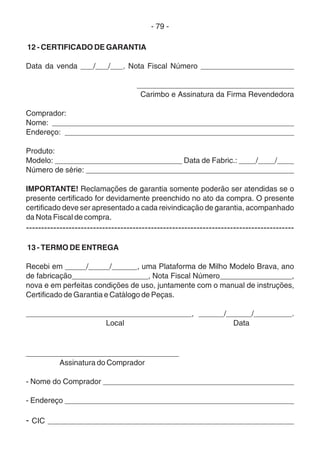

12 - CERTIFICADO DE GARANTIA
Data da venda ___/___/___. Nota Fiscal Número ______________________
_____________________________________
Carimbo e Assinatura da Firma Revendedora
Comprador:
Nome: _________________________________________________________
Endereço: ______________________________________________________
Produto:
Modelo: ______________________________ Data de Fabric.: ____/____/____
Número de série: _________________________________________________
IMPORTANTE! Reclamações de garantia somente poderão ser atendidas se o
presente certificado for devidamente preenchido no ato da compra. O presente
certificado deve ser apresentado a cada reivindicação de garantia, acompanhado
da Nota Fiscal de compra.
----------------------------------------------------------------------------------------
13 - TERMO DE ENTREGA
Recebi em _____/_____/______, uma Plataforma de Milho Modelo Brava, ano
de fabricação__________________, Nota Fiscal Número_________________,
nova e em perfeitas condições de uso, juntamente com o manual de instruções,
Certificado de Garantia e Catálogo de Peças.
_______________________________________, ______/______/_________.
Local Data
____________________________________
Assinatura do Comprador
- Nome do Comprador _____________________________________________
- Endereço ______________________________________________________
- CIC __________________________________________________________
Catálogo de Peças para Conjuntos de Máquinas Agrícolas

Mais conteúdo relacionado

Mais procurados

Catalogo TL New Holland - Tdf, elevador hidráulico e distribuidores
Catalogo TL New Holland - Tdf, elevador hidráulico e distribuidoresCatalogo TL New Holland - Tdf, elevador hidráulico e distribuidores
Catalogo TL New Holland - Tdf, elevador hidráulico e distribuidoresCatalogo Fácil Agro Mecânica Tatuí

Catálogo Trator 6145 j Jonh Deere
Catálogo Trator 6145 j Jonh DeereCatálogo Trator 6145 j Jonh Deere
Catálogo Trator 6145 j Jonh DeereAndré Sá

Tabela de diâmetro das cruzetas
Tabela de diâmetro das cruzetasTabela de diâmetro das cruzetas
Tabela de diâmetro das cruzetascardans

Plataforma de milho pm 90 jonh deere
Plataforma de milho  pm 90 jonh deerePlataforma de milho  pm 90 jonh deere
Plataforma de milho pm 90 jonh deereAndré Sá


Mais procurados (20)

Catalogo TL New Holland - Tdf, elevador hidráulico e distribuidores
Catalogo TL New Holland - Tdf, elevador hidráulico e distribuidoresCatalogo TL New Holland - Tdf, elevador hidráulico e distribuidores
Catalogo TL New Holland - Tdf, elevador hidráulico e distribuidores

MF4283
MF4283MF4283
MF4283

Catalogo Roçadeiras Piccin
Catalogo Roçadeiras PiccinCatalogo Roçadeiras Piccin
Catalogo Roçadeiras Piccin

Catálogo de peças pp solo directa ( português )
Catálogo de peças pp solo directa ( português )Catálogo de peças pp solo directa ( português )
Catálogo de peças pp solo directa ( português )

Catalogo Valmet 60 id
Catalogo Valmet 60 idCatalogo Valmet 60 id
Catalogo Valmet 60 id

Catálogo Trator 6145 j Jonh Deere
Catálogo Trator 6145 j Jonh DeereCatálogo Trator 6145 j Jonh Deere
Catálogo Trator 6145 j Jonh Deere

Catalogo de Mangueiras Agrícolas Jamaica
Catalogo de Mangueiras Agrícolas JamaicaCatalogo de Mangueiras Agrícolas Jamaica
Catalogo de Mangueiras Agrícolas Jamaica

PLANTADEIRA 2580
PLANTADEIRA 2580   PLANTADEIRA 2580
PLANTADEIRA 2580

Catálogo de peças roçadeiras Baldan
Catálogo de peças roçadeiras BaldanCatálogo de peças roçadeiras Baldan
Catálogo de peças roçadeiras Baldan

Catalogo 4292
Catalogo 4292Catalogo 4292
Catalogo 4292

CATALOGO PEÇAS DIST CALCAREO DCCO/DCA DC/DCA2 TATU
CATALOGO PEÇAS DIST CALCAREO DCCO/DCA DC/DCA2 TATUCATALOGO PEÇAS DIST CALCAREO DCCO/DCA DC/DCA2 TATU
CATALOGO PEÇAS DIST CALCAREO DCCO/DCA DC/DCA2 TATU

Cat jm2960 por
Cat jm2960   porCat jm2960   por
Cat jm2960 por

PLANTADORA PCP 6000 DMB
PLANTADORA PCP 6000 DMBPLANTADORA PCP 6000 DMB
PLANTADORA PCP 6000 DMB

Catalogo TL New Holland - Motor
Catalogo TL New Holland - MotorCatalogo TL New Holland - Motor
Catalogo TL New Holland - Motor

Tabela de diâmetro das cruzetas
Tabela de diâmetro das cruzetasTabela de diâmetro das cruzetas
Tabela de diâmetro das cruzetas

PLANTADEIRA
PLANTADEIRAPLANTADEIRA
PLANTADEIRA

trator Massey Ferguson 275
trator Massey Ferguson 275trator Massey Ferguson 275
trator Massey Ferguson 275

Catalogo Bertoldo Trações
Catalogo Bertoldo TraçõesCatalogo Bertoldo Trações
Catalogo Bertoldo Trações

Plataforma de milho pm 90 jonh deere
Plataforma de milho  pm 90 jonh deerePlataforma de milho  pm 90 jonh deere
Plataforma de milho pm 90 jonh deere

Tabelas
TabelasTabelas
Tabelas


Destaque

Pás Carregadeiras Case W 20E
 Pás Carregadeiras Case W 20E Pás Carregadeiras Case W 20E
Pás Carregadeiras Case W 20EAndré Sá

Catalogo de peças Colheitadeira S-550
Catalogo de peças Colheitadeira S-550Catalogo de peças Colheitadeira S-550
Catalogo de peças Colheitadeira S-550André Sá

Manual trator valtra bh 180
Manual trator valtra bh 180Manual trator valtra bh 180
Manual trator valtra bh 180Cesar Braga

Catalogo de Retentor Sabo
Catalogo de Retentor SaboCatalogo de Retentor Sabo
Catalogo de Retentor SaboAndré Sá

Sistema de Trilha STS-9570
Sistema de Trilha STS-9570Sistema de Trilha STS-9570
Sistema de Trilha STS-9570André Sá

Catalogo Bardahl
Catalogo BardahlCatalogo Bardahl
Catalogo BardahlAndré Sá

Calibração Colheitadeira 9750
Calibração Colheitadeira 9750Calibração Colheitadeira 9750
Calibração Colheitadeira 9750André Sá

Colheita de girassol com plataforma de milho adaptada
Colheita de girassol com plataforma de milho adaptadaColheita de girassol com plataforma de milho adaptada
Colheita de girassol com plataforma de milho adaptadaAndré Sá

Manual de treinamento jsc 4100 - 5000 - Português
Manual de treinamento     jsc 4100 - 5000 - PortuguêsManual de treinamento     jsc 4100 - 5000 - Português
Manual de treinamento jsc 4100 - 5000 - PortuguêsAndré Sá

Manual Operacional 8120 Af 2688 . 2799
Manual Operacional 8120 Af 2688 . 2799Manual Operacional 8120 Af 2688 . 2799
Manual Operacional 8120 Af 2688 . 2799André Sá

Sistema hidráulico dos tratores agrícolas 2011
Sistema hidráulico dos tratores agrícolas 2011Sistema hidráulico dos tratores agrícolas 2011
Sistema hidráulico dos tratores agrícolas 2011Universidade de São Paulo

Concurso público de crateús resultado parcial
Concurso público de crateús resultado parcialConcurso público de crateús resultado parcial
Concurso público de crateús resultado parcialJosé Ripardo


Destaque (16)

Manual mf-3640-5650 parte1
Manual mf-3640-5650 parte1Manual mf-3640-5650 parte1
Manual mf-3640-5650 parte1

Catalogo colheitadeiras e tratores
Catalogo colheitadeiras e tratoresCatalogo colheitadeiras e tratores
Catalogo colheitadeiras e tratores

Pás Carregadeiras Case W 20E
 Pás Carregadeiras Case W 20E Pás Carregadeiras Case W 20E
Pás Carregadeiras Case W 20E

Catalogo de peças Colheitadeira S-550
Catalogo de peças Colheitadeira S-550Catalogo de peças Colheitadeira S-550
Catalogo de peças Colheitadeira S-550

Manual trator valtra bh 180
Manual trator valtra bh 180Manual trator valtra bh 180
Manual trator valtra bh 180

Catalogo de Retentor Sabo
Catalogo de Retentor SaboCatalogo de Retentor Sabo
Catalogo de Retentor Sabo

Sistema de Trilha STS-9570
Sistema de Trilha STS-9570Sistema de Trilha STS-9570
Sistema de Trilha STS-9570

Catalogo Bardahl
Catalogo BardahlCatalogo Bardahl
Catalogo Bardahl

Calibração Colheitadeira 9750
Calibração Colheitadeira 9750Calibração Colheitadeira 9750
Calibração Colheitadeira 9750

Colheita de girassol com plataforma de milho adaptada
Colheita de girassol com plataforma de milho adaptadaColheita de girassol com plataforma de milho adaptada
Colheita de girassol com plataforma de milho adaptada

Manual de treinamento jsc 4100 - 5000 - Português
Manual de treinamento     jsc 4100 - 5000 - PortuguêsManual de treinamento     jsc 4100 - 5000 - Português
Manual de treinamento jsc 4100 - 5000 - Português

Manual Operacional 8120 Af 2688 . 2799
Manual Operacional 8120 Af 2688 . 2799Manual Operacional 8120 Af 2688 . 2799
Manual Operacional 8120 Af 2688 . 2799

14 sistema hidráulico
14  sistema hidráulico14  sistema hidráulico
14 sistema hidráulico

Sistema hidráulico dos tratores agrícolas 2011
Sistema hidráulico dos tratores agrícolas 2011Sistema hidráulico dos tratores agrícolas 2011
Sistema hidráulico dos tratores agrícolas 2011

Apostila do trator
Apostila do tratorApostila do trator
Apostila do trator

Concurso público de crateús resultado parcial
Concurso público de crateús resultado parcialConcurso público de crateús resultado parcial
Concurso público de crateús resultado parcial


Semelhante a Catálogo de Peças para Conjuntos de Máquinas Agrícolas

Catalogos-Metodos-de-Partida-Manobra-e-Protecao.pdf
Catalogos-Metodos-de-Partida-Manobra-e-Protecao.pdfCatalogos-Metodos-de-Partida-Manobra-e-Protecao.pdf
Catalogos-Metodos-de-Partida-Manobra-e-Protecao.pdfAndrMoreira676158

Metodos-de-Partida-Sirius-pdf.pdf
Metodos-de-Partida-Sirius-pdf.pdfMetodos-de-Partida-Sirius-pdf.pdf
Metodos-de-Partida-Sirius-pdf.pdfAndrMoreira676158

Catálogo de tabelas_técnicas
Catálogo de tabelas_técnicasCatálogo de tabelas_técnicas
Catálogo de tabelas_técnicasMarcio Oliani

Weg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-brWeg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-bruspj1

Weg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-brWeg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-brIsao Chinen

Catalogo produtos v-1_baixa
Catalogo produtos v-1_baixaCatalogo produtos v-1_baixa
Catalogo produtos v-1_baixaheraldo ribeiro

Weg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-brWeg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-brMauricio Machado Concalves

Catalogo completo-macro-aluminio
Catalogo completo-macro-aluminioCatalogo completo-macro-aluminio
Catalogo completo-macro-aluminioSuziPinto

Spigot flangessoltoscegos-din
Spigot flangessoltoscegos-dinSpigot flangessoltoscegos-din
Spigot flangessoltoscegos-dinJarlisson Martins


Semelhante a Catálogo de Peças para Conjuntos de Máquinas Agrícolas (20)

TRATOR serie-30-4630-5030-5630-6630-7630-7830-8030.pdf
TRATOR serie-30-4630-5030-5630-6630-7630-7830-8030.pdfTRATOR serie-30-4630-5030-5630-6630-7630-7830-8030.pdf
TRATOR serie-30-4630-5030-5630-6630-7630-7830-8030.pdf

Catalogos-Metodos-de-Partida-Manobra-e-Protecao.pdf
Catalogos-Metodos-de-Partida-Manobra-e-Protecao.pdfCatalogos-Metodos-de-Partida-Manobra-e-Protecao.pdf
Catalogos-Metodos-de-Partida-Manobra-e-Protecao.pdf

Metodos-de-Partida-Sirius-pdf.pdf
Metodos-de-Partida-Sirius-pdf.pdfMetodos-de-Partida-Sirius-pdf.pdf
Metodos-de-Partida-Sirius-pdf.pdf

Catálogo de tabelas_técnicas
Catálogo de tabelas_técnicasCatálogo de tabelas_técnicas
Catálogo de tabelas_técnicas

Weg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-brWeg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-br

Weg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-brWeg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-br

Catalogo IKS agricola
Catalogo IKS agricolaCatalogo IKS agricola
Catalogo IKS agricola

Cutmaster100
Cutmaster100Cutmaster100
Cutmaster100

Catalogo produtos v-1_baixa
Catalogo produtos v-1_baixaCatalogo produtos v-1_baixa
Catalogo produtos v-1_baixa

Cutmaster60
Cutmaster60Cutmaster60
Cutmaster60

Cutmaster120
Cutmaster120Cutmaster120
Cutmaster120

Weg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-brWeg guia-de-selecao-de-partidas-50037327-manual-portugues-br
Weg guia-de-selecao-de-partidas-50037327-manual-portugues-br

Cutmaster80
Cutmaster80Cutmaster80
Cutmaster80

Mangueiras Intercooler
Mangueiras IntercoolerMangueiras Intercooler
Mangueiras Intercooler

Catalogo Moto pecas agricola_agosto_16
Catalogo Moto pecas agricola_agosto_16Catalogo Moto pecas agricola_agosto_16
Catalogo Moto pecas agricola_agosto_16

Porcas
PorcasPorcas
Porcas

Catalogo bucha conica mademil
Catalogo bucha conica mademilCatalogo bucha conica mademil
Catalogo bucha conica mademil

Catalogo contatores 2011 abb
Catalogo contatores 2011 abbCatalogo contatores 2011 abb
Catalogo contatores 2011 abb

Catalogo completo-macro-aluminio
Catalogo completo-macro-aluminioCatalogo completo-macro-aluminio
Catalogo completo-macro-aluminio

Spigot flangessoltoscegos-din
Spigot flangessoltoscegos-dinSpigot flangessoltoscegos-din
Spigot flangessoltoscegos-din


Mais de André Sá

Catálago de rolamentos de-rolos conicos SNR
Catálago de rolamentos de-rolos conicos SNRCatálago de rolamentos de-rolos conicos SNR
Catálago de rolamentos de-rolos conicos SNRAndré Sá

Guia terminais e conectores JD
Guia terminais e conectores JDGuia terminais e conectores JD
Guia terminais e conectores JDAndré Sá

Agrosuperdiesel
AgrosuperdieselAgrosuperdiesel
AgrosuperdieselAndré Sá

Internet historia
Internet historiaInternet historia
Internet historiaAndré Sá

Catalogo PeçasTrator 6145 j
Catalogo PeçasTrator 6145 jCatalogo PeçasTrator 6145 j
Catalogo PeçasTrator 6145 jAndré Sá

Catalogo Plantadeira Pl 710 rf 712 e 716
Catalogo Plantadeira Pl 710 rf 712 e 716Catalogo Plantadeira Pl 710 rf 712 e 716
Catalogo Plantadeira Pl 710 rf 712 e 716André Sá

Atomizador rotativo aeronáutico a4
Atomizador rotativo aeronáutico   a4Atomizador rotativo aeronáutico   a4
Atomizador rotativo aeronáutico a4André Sá

Cliente peças que compõem desenho explodido dddddd
Cliente peças que compõem desenho explodido ddddddCliente peças que compõem desenho explodido dddddd
Cliente peças que compõem desenho explodido ddddddAndré Sá

7760 cotton picker
7760 cotton picker7760 cotton picker
7760 cotton pickerAndré Sá

Manual de montagem Silo sv 183xx
Manual de montagem Silo sv 183xxManual de montagem Silo sv 183xx
Manual de montagem Silo sv 183xxAndré Sá

Doenças do arroz
Doenças do arrozDoenças do arroz
Doenças do arrozAndré Sá

Soja - Pragas (Insetos soja)
Soja - Pragas   (Insetos soja)Soja - Pragas   (Insetos soja)
Soja - Pragas (Insetos soja)André Sá

Doenças soja
Doenças soja Doenças soja
Doenças soja André Sá

Catalogo Subsolador stac 7 l peas
Catalogo Subsolador stac 7 l peasCatalogo Subsolador stac 7 l peas
Catalogo Subsolador stac 7 l peasAndré Sá

MONITOR AFS PRO 600 - COLHEITA DE GRÃOS
MONITOR AFS PRO 600 - COLHEITA DE GRÃOSMONITOR AFS PRO 600 - COLHEITA DE GRÃOS
MONITOR AFS PRO 600 - COLHEITA DE GRÃOSAndré Sá

Motobomba Bd 700-cf-e- 705-cf-e-710-cf-e
Motobomba  Bd 700-cf-e- 705-cf-e-710-cf-eMotobomba  Bd 700-cf-e- 705-cf-e-710-cf-e
Motobomba Bd 700-cf-e- 705-cf-e-710-cf-eAndré Sá

Tabela de vazão potencia Aplicação defencivos
Tabela  de vazão  potencia Aplicação defencivosTabela  de vazão  potencia Aplicação defencivos
Tabela de vazão potencia Aplicação defencivosAndré Sá

Ferrugem do soja
Ferrugem do soja Ferrugem do soja
Ferrugem do soja André Sá

Trator Massey Ferguson 6712
Trator  Massey Ferguson 6712 Trator  Massey Ferguson 6712
Trator Massey Ferguson 6712 André Sá

Catálogo de peças Trator Tr 5403
Catálogo de peças Trator Tr 5403Catálogo de peças Trator Tr 5403
Catálogo de peças Trator Tr 5403André Sá


Mais de André Sá (20)

Catálago de rolamentos de-rolos conicos SNR
Catálago de rolamentos de-rolos conicos SNRCatálago de rolamentos de-rolos conicos SNR
Catálago de rolamentos de-rolos conicos SNR

Guia terminais e conectores JD
Guia terminais e conectores JDGuia terminais e conectores JD
Guia terminais e conectores JD

Agrosuperdiesel
AgrosuperdieselAgrosuperdiesel
Agrosuperdiesel

Internet historia
Internet historiaInternet historia
Internet historia

Catalogo PeçasTrator 6145 j
Catalogo PeçasTrator 6145 jCatalogo PeçasTrator 6145 j
Catalogo PeçasTrator 6145 j

Catalogo Plantadeira Pl 710 rf 712 e 716
Catalogo Plantadeira Pl 710 rf 712 e 716Catalogo Plantadeira Pl 710 rf 712 e 716
Catalogo Plantadeira Pl 710 rf 712 e 716

Atomizador rotativo aeronáutico a4
Atomizador rotativo aeronáutico   a4Atomizador rotativo aeronáutico   a4
Atomizador rotativo aeronáutico a4

Cliente peças que compõem desenho explodido dddddd
Cliente peças que compõem desenho explodido ddddddCliente peças que compõem desenho explodido dddddd
Cliente peças que compõem desenho explodido dddddd

7760 cotton picker
7760 cotton picker7760 cotton picker
7760 cotton picker

Manual de montagem Silo sv 183xx
Manual de montagem Silo sv 183xxManual de montagem Silo sv 183xx
Manual de montagem Silo sv 183xx

Doenças do arroz
Doenças do arrozDoenças do arroz
Doenças do arroz

Soja - Pragas (Insetos soja)
Soja - Pragas   (Insetos soja)Soja - Pragas   (Insetos soja)
Soja - Pragas (Insetos soja)

Doenças soja
Doenças soja Doenças soja
Doenças soja

Catalogo Subsolador stac 7 l peas
Catalogo Subsolador stac 7 l peasCatalogo Subsolador stac 7 l peas
Catalogo Subsolador stac 7 l peas

MONITOR AFS PRO 600 - COLHEITA DE GRÃOS
MONITOR AFS PRO 600 - COLHEITA DE GRÃOSMONITOR AFS PRO 600 - COLHEITA DE GRÃOS
MONITOR AFS PRO 600 - COLHEITA DE GRÃOS

Motobomba Bd 700-cf-e- 705-cf-e-710-cf-e
Motobomba  Bd 700-cf-e- 705-cf-e-710-cf-eMotobomba  Bd 700-cf-e- 705-cf-e-710-cf-e
Motobomba Bd 700-cf-e- 705-cf-e-710-cf-e

Tabela de vazão potencia Aplicação defencivos
Tabela  de vazão  potencia Aplicação defencivosTabela  de vazão  potencia Aplicação defencivos
Tabela de vazão potencia Aplicação defencivos

Ferrugem do soja
Ferrugem do soja Ferrugem do soja
Ferrugem do soja

Trator Massey Ferguson 6712
Trator  Massey Ferguson 6712 Trator  Massey Ferguson 6712
Trator Massey Ferguson 6712

Catálogo de peças Trator Tr 5403
Catálogo de peças Trator Tr 5403Catálogo de peças Trator Tr 5403
Catálogo de peças Trator Tr 5403


Catálogo de Peças para Conjuntos de Máquinas Agrícolas

  • 1. - 16 - 8 - CATÁLOGO DE PEÇAS 8.1 - Conj. Chassi 3630 / 8036-3051 4080 / 8040-3051 4530 / 8045-3051
  • 2. - 17 - 8.1 - Conj. Chassi 3630 / 8036-3051 4080 / 8040-3051 4530 / 8045-3051
  • 3. - 18 - 8.2 - Conj. Chassi 6850 / 8068-3051 7350 / 8073-3051 7830 / 8078-3051 8280 / 8082-3051 4980 / 8049-3051 5430 / 8054-3051 5880 / 8058-3051 6360 / 8063-3051
  • 4. - 19 - 8.2 - Conj. Chassi 6850 / 8068-3051 7350 / 8073-3051 7830 / 8078-3051 8280 / 8082-3051 4980 / 8049-3051 5430 / 8054-3051 5880 / 8058-3051 6360 / 8063-3051
  • 5. - 20 - 8.3 - Conj. Caracol 7350 / 8073-3008 7830 / 8078-3009 8280 / 8082-3009 5430 / 8054-3007 5880 / 8058-3009 6360 / 8063-3010 6850 / 8068-3007 3630 / 8036-3011 4080 / 8040-3008 4530 / 8045-3007 4980 / 8049-3010
  • 6. - 21 - 8.3 - Conj. Caracol 7350 / 8073-3008 7830 / 8078-3009 8280 / 8082-3009 5430 / 8054-3007 5880 / 8058-3009 6360 / 8063-3010 6850 / 8068-3007 3630 / 8036-3011 4080 / 8040-3008 4530 / 8045-3007 4980 / 8049-3010
  • 7. - 22 - 8.4 - Caixa Transmissão Plataforma C/ Rolos 8036-4104
  • 8. - 23 - 8.4 - 8036-4104Caixa Transmissão Plataforma C/ Rolos
  • 9. - 24 - 8.5 - Conj. Linha Recolhedora 8036-3010
  • 10. - 25 - 8.5 - Conj. Linha Recolhedora 8036-3010
  • 11. - 26 - 8.6 - Conj. Engrenagem Asa 80 13-z 8036-3024
  • 12. - 27 - 8.7 - Conj. Esticador Lateral 8036-3025 Conj. Esticador NH Menor 8036-3026 Conj. Esticador NH Maior 8036-3032
  • 13. - 28 - 8.8 - Conj. Engrenagem Asa 60 16-Z 8036-3028
  • 14. - 29 - 8.9 - Conj. Esticador Caracol 8036-3029
  • 15. - 30 - 8.10 - Conj. Transmissão Chassi 7350 / 8073-3009 7830 / 8078-3010 8280 / 8082-3008 5430 / 8054-3008 5880 / 8058-3010 6360 / 8063-3011 6850 / 8068-3008 3630 / 8036-3012 4080 / 8040-3009 4530 / 8045-3008 4980 / 8049-3011
  • 16. - 31 - 8.10 - Conj. Transmissão Chassi 7350 / 8073-3009 7830 / 8078-3010 8280 / 8082-3008 5430 / 8054-3008 5880 / 8058-3010 6360 / 8063-3011 6850 / 8068-3008 3630 / 8036-3012 4080 / 8040-3009 4530 / 8045-3008 4980 / 8049-3011
  • 17. - 32 - 8.11 - Conj. Carenagem 70 cm / 8036-3045 75 cm / 8036-3046 80 cm / 8036-3047 85 cm / 8036-3048 90 cm / 8036-3049 45 cm / 8036-3040 50 cm / 8036-3041 55 cm / 8036-3042 60 cm / 8036-3043 65 cm / 8036-3044
  • 18. - 33 - 8.12 - Conj. Fixação Carenagem 45 cm / 8036-3014 50 cm / 8036-3015 55 cm / 8040-3010 60 cm / 8036-3016
  • 19. - 34 - 8.13 - Conj. Fixação Carenagem 80 cm / 8036-3020 85 cm / 8036-3021 90 cm / 8036-3022 65 cm / 8036-3017 70 cm / 8036-3018 75 cm / 8036-3019
  • 20. - 35 - 8.14 - Conj. Carenagem Lateral 8036-3013
  • 21. - 36 - 8.14 - Conj. Carenagem Lateral 8036-3013
  • 22. - 37 - 8.15 - Conj. Acoplamento SLC-JD 6200/6300/6500/ 7100/7200/7300/7500/7700/7800/1165/1175/ 1175 Master/1185/1450/STS 9750 8100-3001
  • 23. - 38 - 8.16 - Conj. Acoplamento J.D. 1550 8100-3002
  • 24. - 39 - 8.17 - Conj. Acoplamento Case 2366/2388/2399 8100-3003
  • 25. - 40 - 8.18 - Conj. Acoplamento Agco Advanced 3640/5650/MF32/MF34/MF38 8100-3004
  • 26. - 41 - 8.19 - Conj. Acoplamento MF-ideal 8100-3005
  • 27. - 42 - 8.20 - Conj. Acoplamento NH TC-55/57 8100-3006
  • 28. - 43 - 8.21 - Conj. Acoplamento NH TC-59 8100-3007
  • 29. - 44 - 8.22 - Conj. Acoplamento NH CS 660 8100-3008
  • 30. - 45 - 8.23 - Conj. Acoplamento MF 9790 8100-3010
  • 31. - 46 - 8.24 - Conj. Acoplamento SEXT. 1.1/8” / 8200-3001 1.3/8” Z-21 / 8200-3002
  • 32. - 47 - 8.25 - Conj. Transmissão SLC/JD 6200/6300/6500/7100/7200/ 7300/7500/1165/1175 5430 / 8201-3005 5880 / 8201-3006 6360 / 8201-3007 3630 / 8201-3001 4080 / 8201-3002 4530 / 8201-3003 4980 / 8201-3004
  • 33. - 48 - 8.26 - Conj. Transmissão SLC/JD 7700/7800/ 1175 MASTER/1185 7350 / 8201-3016 7830 / 8201-3017 8280 / 8201-3018 5430 / 8201-3012 5880 / 8201-3013 6360 / 8201-3014 6850 / 8201-3015 3630 / 8201-3008 4080 / 8201-3009 4530 / 8201-3010 4980 / 8201-3011
  • 34. - 49 - 8.27 - Conj. Transmissão JD 1450 / 1550 7350 / 8201-3027 7830 / 8201-3028 8280 / 8201-3029 5430 / 8201-3023 5880 / 8201-3024 6360 / 8201-3025 6850 / 8201-3026 3630 / 8201-3019 4080 / 8201-3020 4530 / 8201-3021 4980 / 8201-3022
  • 35. - 50 - 8.28 - Conj. Transmissão JD STS 9650/9750 7350 / 8201-3036 7830 / 8201-3037 8280 / 8201-3038 5880 / 8201-3033 6360 / 8201-3034 6850 / 8201-3035 4530 / 8201-3030 4980 / 8201-3031 5430 / 8201-3032
  • 36. - 51 - 8.29 - Conj. Transmissão CASE 2366 / 2388 / 2399 6360 / 8202-3006 6850 / 8202-3007 7350 / 8202-3008 7830 / 8202-3009 8280 / 8202-3010 4080 / 8202-3001 4530 / 8202-3002 4980 / 8202-3003 5430 / 8202-3004 5880 / 8202-3005
  • 37. - 52 - 8.30 - Conj. Transmissão MF-Ideal (Antigas) 3630 / 8208-3001
  • 38. - 53 - 8.30 - Conj. Transmissão MF-Ideal (Antigas) 3630 / 8208-3001
  • 39. - 54 - 8.31 - Conj. Transmissão MF-Ideal (Antigas) 5430 / 8208-3005 5880 / 8208-3006 4080 / 8208-3002 4530 / 8208-3002 4980 / 8208-3004
  • 40. - 55 - 8.31 - Conj. Transmissão MF-Ideal (Antigas) 5430 / 8208-3005 5880 / 8208-3006 4080 / 8208-3002 4530 / 8208-3002 4980 / 8208-3004
  • 41. - 56 - 8.32 - Conj. Transmissão MF 3640 E 5650 Advanced MF 32/MF 34/MF 38/MF 9790 Agco 5430 / 8203-3005 5880 / 8203-3006 6360 / 8203-3007 6850 / 8203-3008 7350 / 8203-3009 7830 / 8203-3010 8280 / 8203-3011 3630 / 8203-3001 4080 / 8203-3002 4530 / 8203-3003 4980 / 8203-3004
  • 42. - 57 - 8.33 - Conj. Transmissão NH 4040-5050-8040-8055 3630 / 8207-3001
  • 43. - 58 - 8.33 - Conj. Transmissão NH 4040-5050-8040-8055 3630 / 8207-3001
  • 44. - 59 - 8.34 - NH 4040-5050-8040-8055 Conj. Transmissão 5430 / 8207-3005 5880 / 8207-3006 4080 / 8207-3002 4530 / 8207-3002 4980 / 8207-3004
  • 45. - 60 - 8.34 - NH 4040-5050-8040-8055 Conj. Transmissão 5430 / 8207-3005 5880 / 8207-3006 4080 / 8207-3002 4530 / 8207-3002 4980 / 8207-3004
  • 46. - 61 - 8.35 - Conj. Transmissão NH TC 55/57 3630 / 8204-3001
  • 47. - 62 - 8.35 - Conj. Transmissão NH TC 55/57 3630 / 8204-3001
  • 48. - 63 - 8.36 - Conj. Transmissão NH TC 55/57 5430 / 8204-3005 5880 / 8204-3006 4080 / 8204-3002 4530 / 8204-3002 4980 / 8204-3004
  • 49. - 64 - 8.36 - Conj. Transmissão NH TC 55/57 5430 / 8204-3005 5880 / 8204-3006 4080 / 8204-3002 4530 / 8204-3002 4980 / 8204-3004
  • 50. - 65 - 8.37 - Conj. Transmissão NH TC 59 4080 / 8205-3001 4530 / 8205-3002 4980 / 8205-3003 5430 / 8205-3004 5880 / 8205-3005 6360 / 8205-3006 6850 / 8205-3007
  • 51. - 66 - 8.37 - Conj. Transmissão NH TC 59 4080 / 8205-3001 4530 / 8205-3002 4980 / 8205-3003 5430 / 8205-3004 5880 / 8205-3005 6360 / 8205-3006 6850 / 8205-3007
  • 52. - 67 - 8.38 - Conj. Transmissão NH CS 660 4080 / 8206-3001 4530 / 8206-3002 4980 / 8206-3003 5430 / 8206-3004 5880 / 8206-3005 6360 / 8206-3006 6850 / 8206-3007
  • 53. - 68 - 8.39 - Conj. Cardan Sext. 1.1/4”x6 Ranhuras Tubo 350 mm / 8200-4105 Tubo 550 mm / 8200-4106 Tubo 750 mm / 8200-4107 Tubo 900 mm / 8200-4108 Tubo 1100 mm / 8200-4109
  • 54. - 69 - 8.40 - Conj. Cardan Sext. 1.1/4” x Sext. 1.1/4” Tubo 250 mm / 8200-4110 Tubo 350 mm / 8200-4111 Tubo 550 mm / 8200-4112 Tubo 750 mm / 8200-4113 Tubo 1000 mm / 8200-4114
  • 55. - 70 - 8.41 - Conj. Fechamento Cilindro 8410-3003 - MF 6845-6850/ID9070-9075 8410-3004 - MF 6855/ID9090 8410-3005 - MF 3640 8410-3006 - MF 5650 8410-3007 - MF 3640 Advanced 8410-3008 - MF 5650 Advanced
  • 56. - 71 - 8.42 - Conj. Fechamento Cilindro 8410-3009 - MF 34 8410-3010 - MF 38
  • 57. - 72 - 8.43 - Conj. Fechamento Cilindro 8415-3001 - NH TC 59 - CS 660 8415-3002 - NH 5050 - 8055 - TC 57 8415-3003 - NH 1530 - 4040 - 8040 - TC 55
  • 58. - 73 - 8.44 - Conj. Fechamento Cilindro 8420-3001 - SLC/JD 6200-6300-1165 8420-3002 - SLC/JD 7100-7200-7300-7500 7700-1175-1175 MASTER-JD 1450 8420-3003 - SLC/JD 7800-1185 8420-3004 - JD 1550
  • 59. - 74 - 8.45 - Conj. Peneiras 8300-3001 – Cj. Peneira 3640 Longa Sup. C/Ext. 8300-3002 – Cj. Peneira 5650 Longa Sup. c/Ext. 8300-3003 – Cj. Peneira MF 34 Superior 8300-3004 – Cj. Extensão MF 34 8300-3005 – Cj. Peneira MF 38 Superior 8300-3006 – Cj. Extensão MF 38 8300-3007 – Cj. Peneira c/ Cx. TC55 Autoniv. 8300-3008 – Cj. Peneira TC55 Flutuante (4 prts) 8300-3009 – Cj. Peneira TC55 Superior 8300-3010 – Cj. Peneira TC55 Sup. - c/Levantador 8300-3011 – Cj. Peneira c/ Cx. TC57 Autoniv. 8300-3012 – Cj. Peneira TC57 Flutuante (5 prts) 8300-3013 – Cj. Peneira TC57 Superior 8300-3014 – Cj.Peneira TC57 Sup. - c/Levantador 8300-3015 – Cj. Peneira c/ Cx. TC59/CS660 Autoniv. 8300-3016 – Cj. Peneira TC59/CS660 Flutuante (5 prts) 8300-3017 – Cj. Peneira TC59 Superior 8300-3018 – Cj. Peneira TC59 Sup. - c/Levantador 8300-3019 – Cj. Peneira 6200/6300/1165 Sup. c/Ext 8300-3020 – Cj. Peneira 6200/6300/1165 Sup. c/Ext. c/Levantador 8300-3021 – Cj. Peneira 7100/200/300/500/1175/1450 Sup. c/Ext. 8300-3022 – Cj. Peneira 7100/200/300/500/1175/1450 Sup. C/Ext. C/Levantador 8300-3023 – Cj. Peneira 7800/1185/1550 Sup. c/Ext. 8300-3024 – Cj. Peneira 7800/1185/1550 Sup. c/Ext. c/Levantador 8300-3025 – Cj. Peneira JD STS9650/9750 Superior 8300-3026 – Cj. Peneira Case 2366 Superior 8300-3027 – Cj. Peneira Case 2388 Superior 8300-3028 – Cj. Peneira CS660 Superior 8300-3029 – Cj. Peneira CS660 Sup. c/Levantador 8300-3030 – Cj. Peneira NH 4040 Superior 8300-3031 – Cj. Extensão NH 4040 Curta 8300-3032 – Cj. Peneira NH 5050 Superior 8300-3033 – Cj. Extensão NH 5050 Curta 8300-3034 – Cj. Peneira NH 8040 Superior 8300-3035 – Cj. Peneira NH 8055 Superior 8300-3036 – Cj. Peneira MF 3640 Curta Sup. c/Extensão 8300-3037 – Cj. Peneira MF 5650 Curta Sup. c/Extensão 8300-3038 – Cj. Peneira MF6845/ MF6850/ ID9075 Sup. c/Levantador 8300-3039 – Cj. Extensão MF 6845/ MF 6850/ ID 9075 8300-3040 – Cj. Peneira MF 6855/ ID 9090 Sup. c/Levantador 8300-3041 – Cj. Extensão MF 6855/ IDEAL 9090 8300-3042 – Cj. Peneira IDEAL 9070 Sup. c/Levantador 8300-3043 – Cj. Extensão IDEAL 9070
  • 62. - 77 - 09 - ASSISTÊNCIATÉCNICA Além deste manual de instruções, o usuário dos produtos Stara poderá recorrer ao revendedor mais próximo para obter a orientação necessária. A revenda, por sua vez, poderá buscar orientação e auxílio junto à Assistência Técnica Stara, sempre que encontrar dificuldade em solucionar problemas que venham ocorrer. 10 - REPOSIÇÃO DE PEÇAS A reposição de peças deve ser feita somente com peças originais Stara, as quais, além de preservar o direito de garantia do consumidor, não comprometem o funcionamento e conservação do implemento. 11 - TERMO DE GARANTIA * A garantia aqui expressa é de responsabilidade do revendedor do produto junto ao seu cliente. Não deve, portanto, ser objeto de entendimento direto entre o cliente e a fábrica. * As condições a seguir são básicas e serão consideradas sempre que o revendedor submeter ao julgamento da Stara qualquer solicitação de garantia. * Fica denominado como primeiro comprador a REVENDA e como segundo comprador o CLIENTE. a) AStara garante este produto “somente” à REVENDAe por um período de seis meses a contar da data de entrega ao CLIENTE mediante comprovante (Nota Fiscal). b) A garantia cobre exclusivamente defeitos de material e/ou de fabricação, sendo que a mão-de-obra, frete e outras despesas não são abrangidas por este Certificado, pois são de responsabilidade do revendedor. c) Quaisquer acessórios que não sejam de nossa exclusiva fabricação, não são abrangidos por esta garantia (Ex.: cilindros hidráulicos, mangueiras, bombas hidráulicas, etc.) d) A garantia tornar-se-á nula quando for constatado que o defeito ou dano resultarem de uso inadequado do equipamento, da inobservância das instruções ou da inexperiência do operador. e) Fica excluído da garantia o produto que sofrer reparos ou modificações em oficinas que não pertencem à nossa rede de revendedores.
  • 63. - 78 - f) Excluem-se também da garantia, as peças ou componentes que apresentarem defeitos oriundos da aplicação indevida de outras peças ou componentes não genuínos ao produto, pelo seu usuário. g) Fica também excluído da garantia, o produto que sofrer descuido de qualquer tipo, em extremo tal, que tenha afetado a sua segurança, conforme juízo da empresa, cuja decisão em casos como estes, é definitiva. h) Os defeitos de fabricação e/ou de material, objeto desta garantia, não constituirão, em nenhuma hipótese, motivo para recisão de contrato de compra e venda, ou para identificação de qualquer natureza. NOTA: A STARA S/A reserva-se o direito de introduzir modificações nos projetos de seus produtos e/ou aperfeiçoá-los, sem que isso importe em qualquer obrigação de aplicá-los em produtos anteriormente fabricados. STARA S/A - Indústria de Implementos Agrícolas. MANU-8036 Revisão 02 08/2007
  • 64. - 79 - 12 - CERTIFICADO DE GARANTIA Data da venda ___/___/___. Nota Fiscal Número ______________________ _____________________________________ Carimbo e Assinatura da Firma Revendedora Comprador: Nome: _________________________________________________________ Endereço: ______________________________________________________ Produto: Modelo: ______________________________ Data de Fabric.: ____/____/____ Número de série: _________________________________________________ IMPORTANTE! Reclamações de garantia somente poderão ser atendidas se o presente certificado for devidamente preenchido no ato da compra. O presente certificado deve ser apresentado a cada reivindicação de garantia, acompanhado da Nota Fiscal de compra. ---------------------------------------------------------------------------------------- 13 - TERMO DE ENTREGA Recebi em _____/_____/______, uma Plataforma de Milho Modelo Brava, ano de fabricação__________________, Nota Fiscal Número_________________, nova e em perfeitas condições de uso, juntamente com o manual de instruções, Certificado de Garantia e Catálogo de Peças. _______________________________________, ______/______/_________. Local Data ____________________________________ Assinatura do Comprador - Nome do Comprador _____________________________________________ - Endereço ______________________________________________________ - CIC __________________________________________________________
