- 2.
- 3. Fator de Quedaé a relação entre a queda do trabalhador e o comprimento do talabarte que é obtido pela fórmula: hQ/CT (hQ dividido por CT) onde: hQ: Altura da queda CT: Comprimento do Talabarte . Ancoragem Fator de Queda

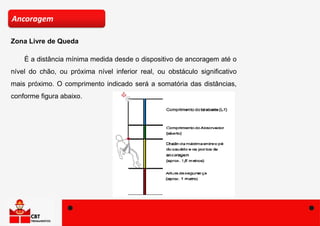

- 4. É a distânciamínima medida desde o dispositivo de ancoragem até o nível do chão, ou próxima nível inferior real, ou obstáculo significativo mais próximo. O comprimento indicado será a somatória das distâncias, conforme figura abaixo. Ancoragem Zona Livre de Queda
- 5. São técnicas associadasa equipamentos, permitindo a montagem segura das cordas utilizadas em um salvamento vertical. Todo SAS deve possuir redundância/backup e ser preferencialmente estrutural (ponto bomba). Quando não estiver disponível um ponto estrutural, um ou mais pontos confiáveis deverão ser equalizados para suportar a carga máxima aplicável (vítima e socorrista, tirolesa, etc). Ancoragem Conceito de Ancoragem
- 6. • Observar quemuitos pontos tendem a danificar a corda ou fitas da ancoragem, por isso deve-se cobrir tais pontos com lonas, mangueiras, etc.; • Avaliar a direção para onde a corda está sendo tracionada; • Só usar pontos de ancoragens de procedência e histórico conhecido; • Observar a distribuição da corda nos pontos (equalização). Isto evita que a carga se concentre apenas em um ponto; • O ângulo não deve ser superior a 90o entre os pontos; • Respeitar uma distancia mínima de 20 cm entre os pontos e rachaduras, etc. O ideal é ter 3 pontos e no mínimo 2 pontos de ancoragens. Ancoragem Aspectos importantes a serem observados nas ancoragens:

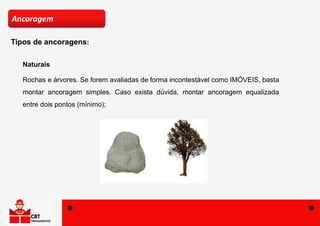

- 7. Naturais Rochas e árvores.Se forem avaliadas de forma incontestável como IMÓVEIS, basta montar ancoragem simples. Caso exista dúvida, montar ancoragem equalizada entre dois pontos (mínimo); Ancoragem Tipos de ancoragens:
- 8. Ponto Bomba Pontos estruturaiscomo vigas, colunas e outras estruturas maciças, nas quais não existe dúvida sobre sua resistência e sua imobilidade. Deve ser sempre a principal opção em operações de salvamento em altura; para esses casos montar ancoragem simples. Ancoragem Tipos de ancoragens:

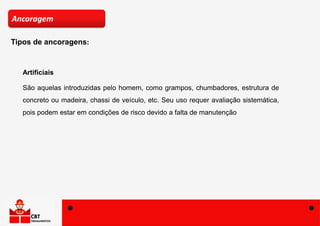

- 9. Artificiais São aquelas introduzidaspelo homem, como grampos, chumbadores, estrutura de concreto ou madeira, chassi de veículo, etc. Seu uso requer avaliação sistemática, pois podem estar em condições de risco devido a falta de manutenção Ancoragem Tipos de ancoragens:

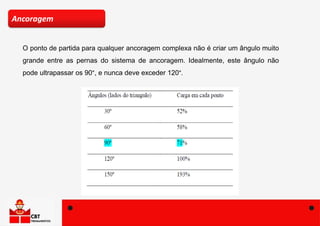

- 10. O ponto departida para qualquer ancoragem complexa não é criar um ângulo muito grande entre as pernas do sistema de ancoragem. Idealmente, este ângulo não pode ultrapassar os 90°, e nunca deve exceder 120°. Ancoragem
- 11.
- 12.
- 13.

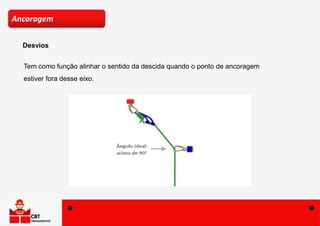

- 14. Desvios Ancoragem Tem como funçãoalinhar o sentido da descida quando o ponto de ancoragem estiver fora desse eixo.

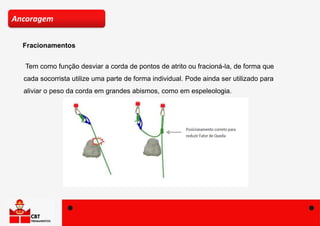

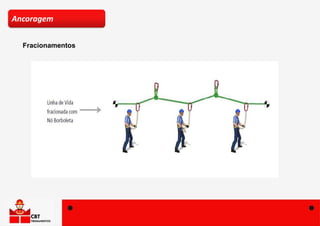

- 15. Fracionamentos Ancoragem Tem como funçãodesviar a corda de pontos de atrito ou fracioná-la, de forma que cada socorrista utilize uma parte de forma individual. Pode ainda ser utilizado para aliviar o peso da corda em grandes abismos, como em espeleologia.
- 16.
- 17.
- 18.

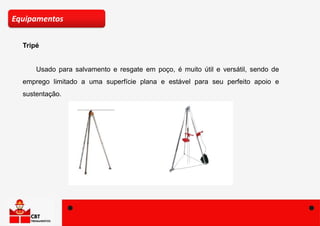

- 19. Tripé Equipamentos Usado para salvamentoe resgate em poço, é muito útil e versátil, sendo de emprego limitado a uma superfície plana e estável para seu perfeito apoio e sustentação.

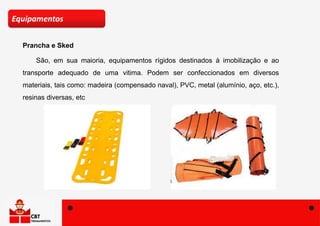

- 20. Prancha e Sked Equipamentos São,em sua maioria, equipamentos rígidos destinados à imobilização e ao transporte adequado de uma vitima. Podem ser confeccionados em diversos materiais, tais como: madeira (compensado naval), PVC, metal (alumínio, aço, etc.), resinas diversas, etc
- 21.

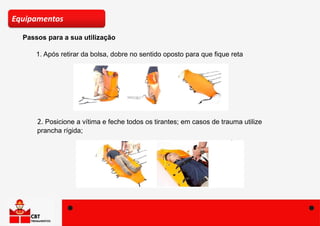

- 22. Passos para asua utilização Equipamentos 1. Após retirar da bolsa, dobre no sentido oposto para que fique reta 2. Posicione a vítima e feche todos os tirantes; em casos de trauma utilize prancha rígida;

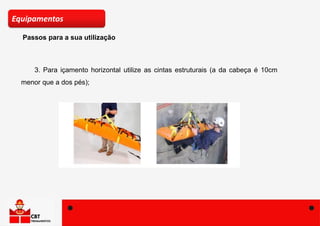

- 23. Passos para asua utilização Equipamentos 3. Para içamento horizontal utilize as cintas estruturais (a da cabeça é 10cm menor que a dos pés);

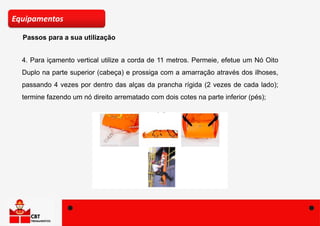

- 24. Passos para asua utilização Equipamentos 4. Para içamento vertical utilize a corda de 11 metros. Permeie, efetue um Nó Oito Duplo na parte superior (cabeça) e prossiga com a amarração através dos ilhoses, passando 4 vezes por dentro das alças da prancha rígida (2 vezes de cada lado); termine fazendo um nó direito arrematado com dois cotes na parte inferior (pés);
