A Tower House é uma casa de férias de cinco andares projetada pela firma Gluck+ em Upstate, Nova York. Concebida como uma transição do chão para o topo das árvores, a casa é coberta de vidro para camuflá-la na paisagem florestada. Sua estrutura de aço e vidro eleva a casa acima das copas das árvores, oferecendo vistas panorâmicas do entorno.

1. Universidade Federal De Uberlândia Faculdade De Arquitetura e Urbanismo e Design Ateliê De Projeto Integrado II
Análise Técnica Habitacional
Eric Otavio Moreira 11411ARQ021
Matheus Kristhian Cardoso 11411ARQ005
Vanessa Araújo Campelo 11411ARQ029

2. THE T
WER
H O U S E
Upstate, Nova York, EUA, 2012

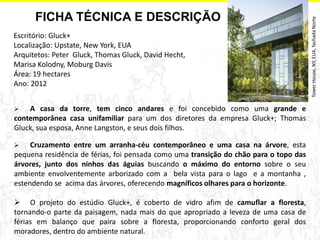

3. Escritório: Gluck+
Localização: Upstate, New York, EUA
Arquitetos: Peter Gluck, Thomas Gluck, David Hecht, Marisa Kolodny, Moburg Davis
Área: 19 hectares
Ano: 2012
 A casa da torre, tem cinco andares e foi concebido como uma grande e contemporânea casa unifamiliar para um dos diretores da empresa Gluck+; Thomas Gluck, sua esposa, Anne Langston, e seus dois filhos.
 Cruzamento entre um arranha-céu contemporâneo e uma casa na árvore, esta pequena residência de férias, foi pensada como uma transição do chão para o topo das árvores, junto dos ninhos das águias buscando o máximo do entorno sobre o seu ambiente envolventemente arborizado com a bela vista para o lago e a montanha , estendendo se acima das árvores, oferecendo magníficos olhares para o horizonte.
 O projeto do estúdio Gluck+, é coberto de vidro afim de camuflar a floresta, tornando-o parte da paisagem, nada mais do que apropriado a leveza de uma casa de férias em balanço que paira sobre a floresta, proporcionando conforto geral dos moradores, dentro do ambiente natural.
FICHA TÉCNICA E DESCRIÇÃO
Tower House, NY, EUA, fachada Norte.

5.  Tem sido a concepção e construção em todo o país desde 1972, quando fundada pelo atual diretor, Peter Gluck.
 Ao longo de um período de 40 anos, a empresa gerou uma abordagem multifacetada para a concepção e construção de edifícios. Para confirmar esta prática inclusiva e em expansão, a empresa está sendo renomeado Gluck +, que se baseia em sua abordagem do projeto de construção
Localização:
Nova York, EUA
Especializações:
Full Service Architect Led Design Build (ALDB)
Setor:
Arquitetura, construção e desenvolvimento
Tipo:
Empresa privada
Tamanho da empresa:
11-50 funcionários
Site:
Http://www.Gluckplus.Com
Slogan do escritório.
“Estamos dedicados à ideia de que os edifícios se beneficiam, quando os arquitetos assumem a responsabilidade pelo processo de arquitetura, desde a concepção à construção, assumindo a supervisão de todos os aspectos de um projeto.”
ESCRITÓRIO E ARQUITETOS

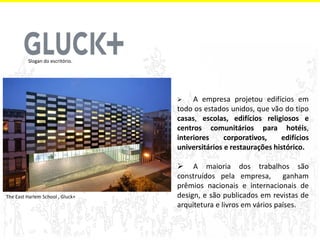

6.  A empresa projetou edifícios em todo os estados unidos, que vão do tipo casas, escolas, edifícios religiosos e centros comunitários para hotéis, interiores corporativos, edifícios universitários e restaurações histórico.
 A maioria dos trabalhos são construídos pela empresa, ganham prêmios nacionais e internacionais de design, e são publicados em revistas de arquitetura e livros em vários países.
Slogan do escritório.
The East Harlem School , Gluck+

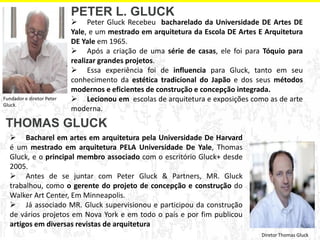

7.  Bacharel em artes em arquitetura pela Universidade De Harvard é um mestrado em arquitetura PELA Universidade De Yale, Thomas Gluck, e o principal membro associado com o escritório Gluck+ desde 2005.
 Antes de se juntar com Peter Gluck & Partners, MR. Gluck trabalhou, como o gerente do projeto de concepção e construção do Walker Art Center, Em Minneapolis.
 Já associado MR. Gluck supervisionou e participou da construção de vários projetos em Nova York e em todo o país e por fim publicou artigos em diversas revistas de arquitetura
 Peter Gluck Recebeu bacharelado da Universidade DE Artes DE Yale, e um mestrado em arquitetura da Escola DE Artes E Arquitetura DE Yale em 1965.
 Após a criação de uma série de casas, ele foi para Tóquio para realizar grandes projetos.
 Essa experiência foi de influencia para Gluck, tanto em seu conhecimento da estética tradicional do Japão e dos seus métodos modernos e eficientes de construção e concepção integrada.
 Lecionou em escolas de arquitetura e exposições como as de arte moderna.
PETER L. GLUCK
THOMAS GLUCK
Fundador e diretor Peter Gluck.
Diretor Thomas Gluck

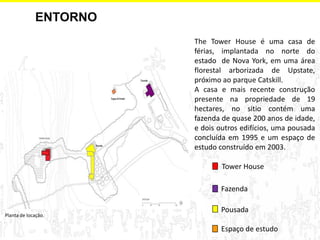

8. ENTORNO
Planta de locação.
Espaço de estudo
Tower House
Pousada
Fazenda
The Tower House é uma casa de férias, implantada no norte do estado de Nova York, em uma área florestal arborizada de Upstate, próximo ao parque Catskill.
A casa e mais recente construção presente na propriedade de 19 hectares, no sitio contém uma fazenda de quase 200 anos de idade, e dois outros edifícios, uma pousada concluída em 1995 e um espaço de estudo construído em 2003.

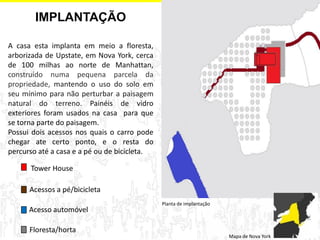

9. A casa esta implanta em meio a floresta, arborizada de Upstate, em Nova York, cerca de 100 milhas ao norte de Manhattan, construído numa pequena parcela da propriedade, mantendo o uso do solo em seu mínimo para não perturbar a paisagem natural do terreno. Painéis de vidro exteriores foram usados na casa para que se torna parte do paisagem. Possui dois acessos nos quais o carro pode chegar ate certo ponto, e o resta do percurso até a casa e a pé ou de bicicleta.
Planta de implantação
IMPLANTAÇÃO
Mapa de Nova York
Floresta/horta
Tower House
Acesso automóvel
Acessos a pé/bicicleta

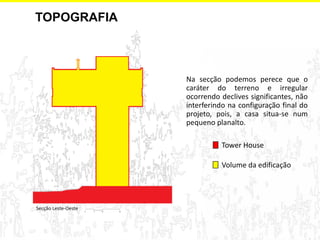

10. TOPOGRAFIA
Na secção podemos perece que o caráter do terreno e irregular ocorrendo declives significantes, não interferindo na configuração final do projeto, pois, a casa situa-se num pequeno planalto.
Volume da edificação
Secção Leste-Oeste
Tower House

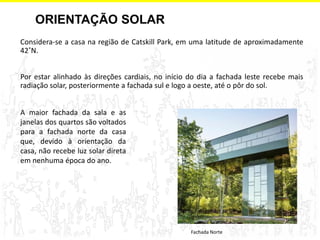

11. ORIENTAÇÃO SOLAR
Fachada Norte
Considera-se a casa na região de Catskill Park, em uma latitude de aproximadamente 42˚N.
Por estar alinhado às direções cardiais, no início do dia a fachada leste recebe mais radiação solar, posteriormente a fachada sul e logo a oeste, até o pôr do sol.
A maior fachada da sala e as janelas dos quartos são voltados para a fachada norte da casa que, devido à orientação da casa, não recebe luz solar direta em nenhuma época do ano.

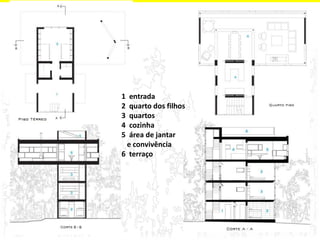

12. 1 entrada 2 quarto dos filhos 3 quartos 4 cozinha 5 área de jantar e convivência
6 terraço

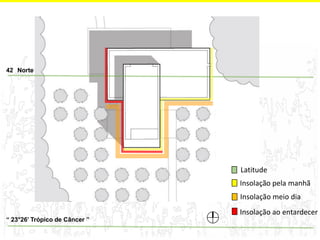

13. “ 23°26’ Trópico de Câncer ’’
42 Norte
Insolação meio dia
Insolação ao entardecer
Latitude
Insolação pela manhã

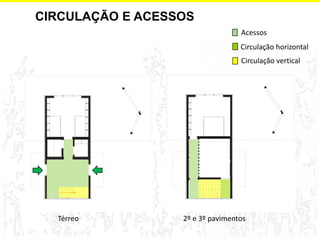

14. CIRCULAÇÃO E ACESSOS
Térreo
2º e 3º pavimentos
Acessos
Circulação horizontal
Circulação vertical

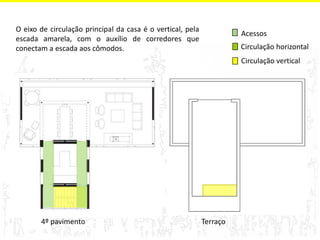

15. 4º pavimento
Terraço
Circulação vertical
Acessos
Circulação horizontal
O eixo de circulação principal da casa é o vertical, pela escada amarela, com o auxílio de corredores que conectam a escada aos cômodos.

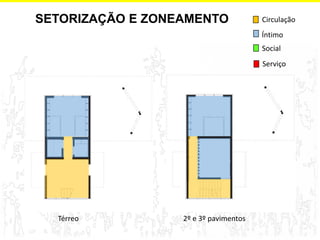

16. SETORIZAÇÃO E ZONEAMENTO
Térreo
2º e 3º pavimentos
Social
Circulação
Íntimo
Serviço

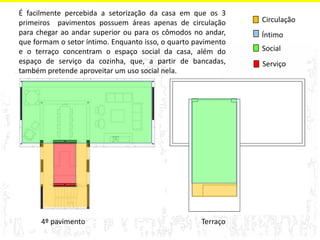

17. 4º pavimento
Terraço
Social
Circulação
Íntimo
Serviço
É facilmente percebida a setorização da casa em que os 3 primeiros pavimentos possuem áreas apenas de circulação para chegar ao andar superior ou para os cômodos no andar, que formam o setor íntimo. Enquanto isso, o quarto pavimento e o terraço concentram o espaço social da casa, além do espaço de serviço da cozinha, que, a partir de bancadas, também pretende aproveitar um uso social nela.

18. ORGANIZAÇÃO ESPACIAL

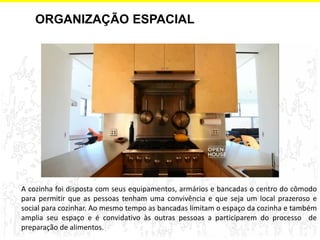

A cozinha foi disposta com seus equipamentos, armários e bancadas o centro do cômodo para permitir que as pessoas tenham uma convivência e que seja um local prazeroso e social para cozinhar. Ao mesmo tempo as bancadas limitam o espaço da cozinha e também amplia seu espaço e é convidativo às outras pessoas a participarem do processo de preparação de alimentos.

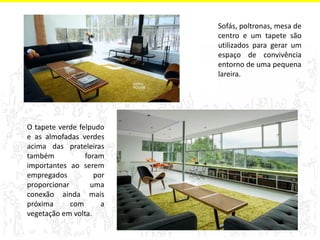

19. Sofás, poltronas, mesa de centro e um tapete são utilizados para gerar um espaço de convivência entorno de uma pequena lareira.
O tapete verde felpudo e as almofadas verdes acima das prateleiras também foram importantes ao serem empregados por proporcionar uma conexão ainda mais próxima com a vegetação em volta.

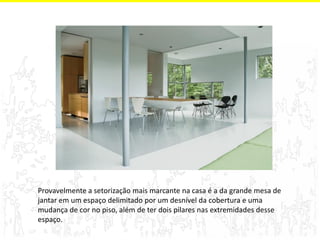

20. Provavelmente a setorização mais marcante na casa é a da grande mesa de jantar em um espaço delimitado por um desnível da cobertura e uma mudança de cor no piso, além de ter dois pilares nas extremidades desse espaço.

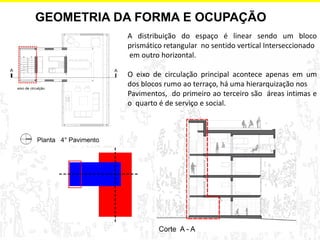

21. A distribuição do espaço é linear sendo um bloco prismático retangular no sentido vertical Interseccionado
em outro horizontal.
O eixo de circulação principal acontece apenas em um dos blocos rumo ao terraço, há uma hierarquização nos
Pavimentos, do primeiro ao terceiro são áreas intimas e o quarto é de serviço e social.

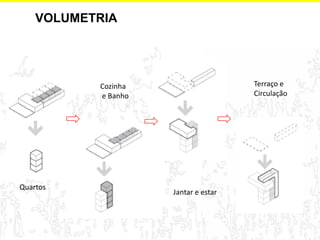

GEOMETRIA DA FORMA E OCUPAÇÃO

22. Quartos
Cozinha
e Banho
Jantar e estar
Terraço e Circulação
VOLUMETRIA

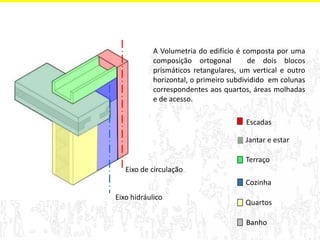

23. A Volumetria do edifício é composta por uma composição ortogonal de dois blocos prismáticos retangulares, um vertical e outro horizontal, o primeiro subdividido em colunas correspondentes aos quartos, áreas molhadas e de acesso.
Eixo de circulação
Eixo hidráulico
Banho
Jantar e estar
Terraço
Cozinha
Quartos
Escadas

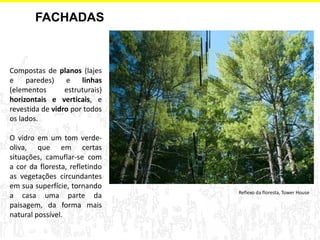

24. FACHADAS
Compostas de planos (lajes e paredes) e linhas (elementos estruturais) horizontais e verticais, e revestida de vidro por todos os lados.
O vidro em um tom verde- oliva, que em certas situações, camuflar-se com a cor da floresta, refletindo as vegetações circundantes em sua superfície, tornando a casa uma parte da paisagem, da forma mais natural possível.
Reflexo da floresta, Tower House

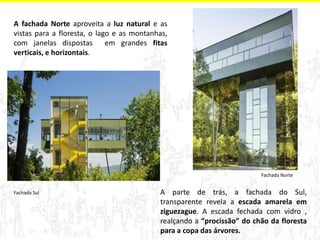

25. A fachada Norte aproveita a luz natural e as vistas para a floresta, o lago e as montanhas, com janelas dispostas em grandes fitas verticais, e horizontais.
A parte de trás, a fachada do Sul, transparente revela a escada amarela em ziguezague. A escada fechada com vidro , realçando a “procissão” do chão da floresta para a copa das árvores.
Fachada Norte
Fachada Sul

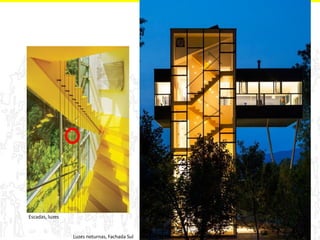

26. Luzes noturnas, Fachada Sul
Escadas, luzes

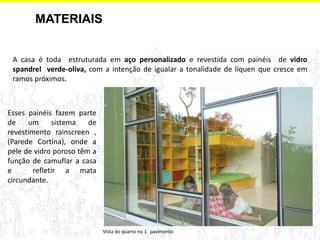

27. A casa é toda estruturada em aço personalizado e revestida com painéis de vidro spandrel verde-oliva, com a intenção de igualar a tonalidade de líquen que cresce em ramos próximos.
Esses painéis fazem parte de um sistema de revestimento rainscreen , (Parede Cortina), onde a pele de vidro poroso têm a função de camuflar a casa e refletir a mata circundante.
Vista do quarto no 1 pavimento
MATERIAIS

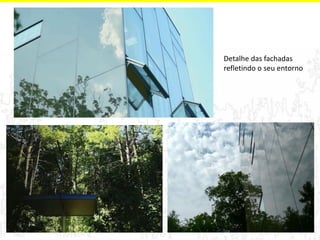

28. Detalhe das fachadas
refletindo o seu entorno

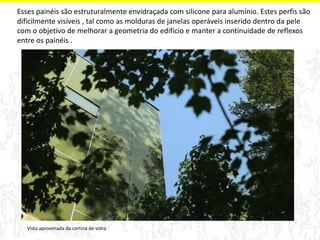

29. Vista aproximada da cortina de vidro
Esses painéis são estruturalmente envidraçada com silicone para alumínio. Estes perfis são dificilmente visíveis , tal como as molduras de janelas operáveis inserido dentro da pele com o objetivo de melhorar a geometria do edifício e manter a continuidade de reflexos entre os painéis .

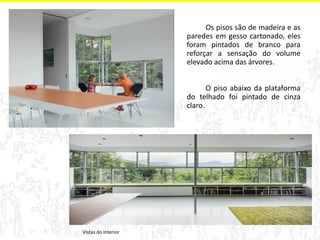

30. Vistas do interior
Os pisos são de madeira e as paredes em gesso cartonado, eles foram pintados de branco para reforçar a sensação do volume elevado acima das árvores.
O piso abaixo da plataforma do telhado foi pintado de cinza claro.

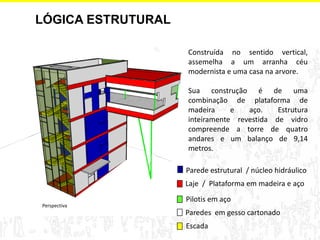

31. Escada
Construída no sentido vertical, assemelha a um arranha céu modernista e uma casa na arvore.
Sua construção é de uma combinação de plataforma de madeira e aço. Estrutura inteiramente revestida de vidro compreende a torre de quatro andares e um balanço de 9,14 metros.
Perspectiva
LÓGICA ESTRUTURAL
Parede estrutural / núcleo hidráulico
Laje / Plataforma em madeira e aço
Pilotis em aço
Paredes em gesso cartonado

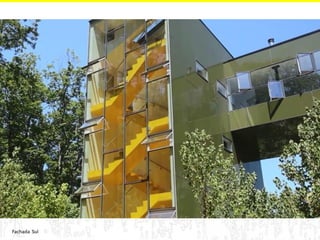

32. Fachada Sul

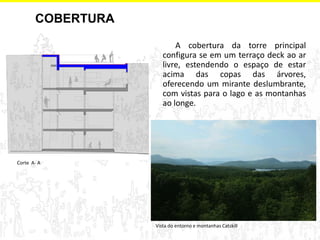

33. A cobertura da torre principal configura se em um terraço deck ao ar livre, estendendo o espaço de estar acima das copas das árvores, oferecendo um mirante deslumbrante, com vistas para o lago e as montanhas ao longe.
Corte A- A
Vista do entorno e montanhas Catskill
COBERTURA

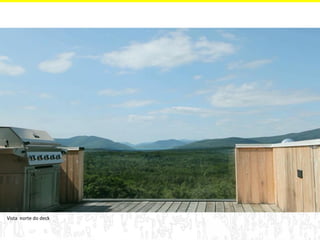

34. Vista norte do deck

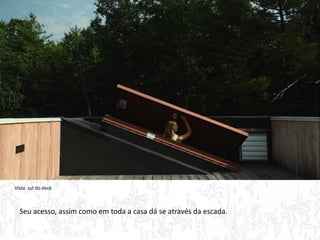

35. Vista sul do deck
Seu acesso, assim como em toda a casa dá se através da escada.

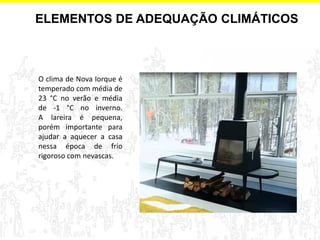

36. ELEMENTOS DE ADEQUAÇÃO CLIMÁTICOS
O clima de Nova Iorque é temperado com média de 23 °C no verão e média de -1 °C no inverno. A lareira é pequena, porém importante para ajudar a aquecer a casa nessa época de frio rigoroso com nevascas.

37. Para proporcionar um conforto térmico melhor, a casa foi projetada com a parede de vidro da escada voltada diretamente para o lado que recebe luz solar durante o ano inteiro, para permitir que aqueça o ar desse grande espaço de 4 pavimentos de escadas.
No inverno frio, esse ar quente pode passar para os outros cômodos e ajudar a aquecer a casa e no inverno. No verão, um exaustor ou a porta para o deck permitem que o ar quente da escada se eleve por efeito chaminé, que movimenta o ar que entra na casa por janelas de ventilação cruzada e renova o ar por diferença de pressão.

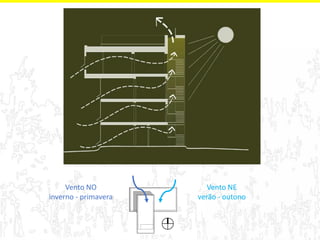

38. Vento NO inverno - primavera
Vento NE verão - outono

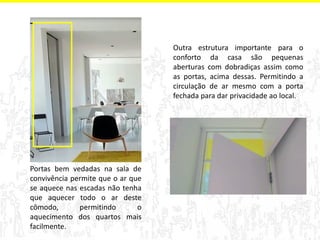

39. Portas bem vedadas na sala de convivência permite que o ar que se aquece nas escadas não tenha que aquecer todo o ar deste cômodo, permitindo o aquecimento dos quartos mais facilmente.
Outra estrutura importante para o conforto da casa são pequenas aberturas com dobradiças assim como as portas, acima dessas. Permitindo a circulação de ar mesmo com a porta fechada para dar privacidade ao local.

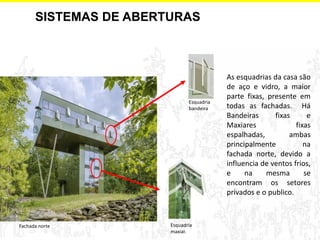

40. SISTEMAS DE ABERTURAS
As esquadrias da casa são de aço e vidro, a maior parte fixas, presente em todas as fachadas. Há Bandeiras fixas e Maxiares fixas espalhadas, ambas principalmente na fachada norte, devido a influencia de ventos frios, e na mesma se encontram os setores privados e o publico.
Fachada norte
Esquadria maxiar.
Esquadria bandeira

41. MAQUETE FÍSICA

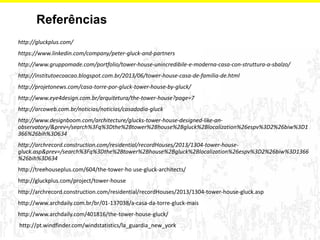

42. Referências
