A Tower House é uma casa de cinco andares projetada pela firma Gluck+ como residência de férias para um de seus diretores. Concebida como uma transição entre o chão e o topo das árvores, a casa é revestida de vidro para camuflá-la na paisagem florestal. Sua estrutura de aço sustenta quatro níveis de habitação com amplas vistas do entorno natural.

1. H
O
U
S
E
THE T WER
Upstate, Nova York, EUA, 2012

2. Universidade Federal De Uberlândia
Faculdade De Arquitetura e Urbanismo e Design
Ateliê De Projeto Integrado II
Análise Técnica Habitacional
Eric Otavio Moreira 11411ARQ021
Matheus Kristhian Cardoso 11411ARQ005
Vanessa Araújo Campelo 11411ARQ029

3. FICHA TÉCNICA E DESCRIÇÃO
Escritório: Gluck+
Localização: Upstate, New York, EUA
Arquitetos: Peter Gluck, Thomas Gluck, David Hecht,
Marisa Kolodny, Moburg Davis
Área: 19 hectares
Ano: 2012
 A casa da torre, tem cinco andares e foi concebido como uma grande e
contemporânea casa unifamiliar para um dos diretores da empresa Gluck+; Thomas
Gluck, sua esposa, Anne Langston, e seus dois filhos.
 Cruzamento entre um arranha-céu contemporâneo e uma casa na árvore, esta
pequena residência de férias, foi pensada como uma transição do chão para o topo das
árvores, junto dos ninhos das águias buscando o máximo do entorno sobre o seu
ambiente envolventemente arborizado com a bela vista para o lago e a montanha ,
estendendo se acima das árvores, oferecendo magníficos olhares para o horizonte.
 O projeto do estúdio Gluck+, é coberto de vidro afim de camuflar a floresta,
tornando-o parte da paisagem, nada mais do que apropriado a leveza de uma casa de
férias em balanço que paira sobre a floresta, proporcionando conforto geral dos
moradores, dentro do ambiente natural.

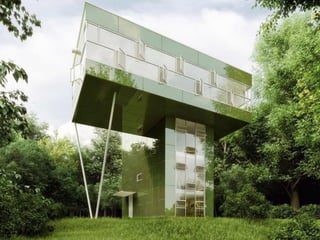

Tower House, NY, EUA, fachada Norte.

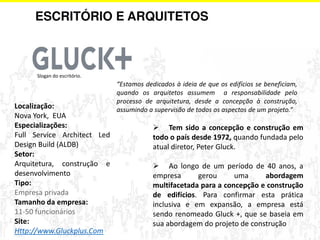

5. ESCRITÓRIO E ARQUITETOS
 Tem sido a concepção e construção em
todo o país desde 1972, quando fundada pelo
atual diretor, Peter Gluck.
 Ao longo de um período de 40 anos, a
empresa gerou uma abordagem
multifacetada para a concepção e construção
de edifícios. Para confirmar esta prática
inclusiva e em expansão, a empresa está
sendo renomeado Gluck +, que se baseia em
sua abordagem do projeto de construção
Slogan do escritório.
Localização:
Nova York, EUA
Especializações:
Full Service Architect Led
Design Build (ALDB)
Setor:
Arquitetura, construção e
desenvolvimento
Tipo:
Empresa privada
Tamanho da empresa:
11-50 funcionários
Site:
Http://www.Gluckplus.Com
͞Estamos dedicados à ideia de que os edifícios se beneficiam,
quando os arquitetos assumem a responsabilidade pelo
processo de arquitetura, desde a concepção à construção,
assumindo a supervisão de todos os aspectos de um projeto.͟

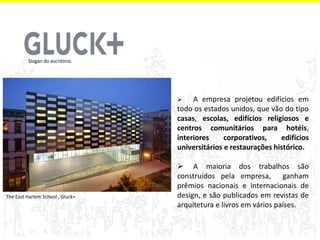

6.  A empresa projetou edifícios em
todo os estados unidos, que vão do tipo
casas, escolas, edifícios religiosos e
centros comunitários para hotéis,
interiores corporativos, edifícios
universitários e restaurações histórico.
 A maioria dos trabalhos são
construídos pela empresa, ganham
prêmios nacionais e internacionais de
design, e são publicados em revistas de
arquitetura e livros em vários países.
Slogan do escritório.
The East Harlem School , Gluck+

7. PETER L. GLUCK
 Peter Gluck Recebeu bacharelado da Universidade DE Artes DE
Yale, e um mestrado em arquitetura da Escola DE Artes E Arquitetura
DE Yale em 1965.
 Após a criação de uma série de casas, ele foi para Tóquio para
realizar grandes projetos.
 Essa experiência foi de influencia para Gluck, tanto em seu
conhecimento da estética tradicional do Japão e dos seus métodos
modernos e eficientes de construção e concepção integrada.
 Lecionou em escolas de arquitetura e exposições como as de arte
moderna.
Fundador e diretor Peter
Gluck.
THOMAS GLUCK
 Bacharel em artes em arquitetura pela Universidade De Harvard
é um mestrado em arquitetura PELA Universidade De Yale, Thomas
Gluck, e o principal membro associado com o escritório Gluck+ desde
2005.
 Antes de se juntar com Peter Gluck & Partners, MR. Gluck
trabalhou, como o gerente do projeto de concepção e construção do
Walker Art Center, Em Minneapolis.
 Já associado MR. Gluck supervisionou e participou da construção
de vários projetos em Nova York e em todo o país e por fim publicou
artigos em diversas revistas de arquitetura
Diretor Thomas Gluck

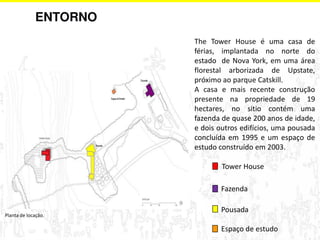

8. ENTORNO
Planta de locação.
The Tower House é uma casa de
férias, implantada no norte do
estado de Nova York, em uma área
florestal arborizada de Upstate,
próximo ao parque Catskill.
A casa e mais recente construção
presente na propriedade de 19
hectares, no sitio contém uma
fazenda de quase 200 anos de idade,
e dois outros edifícios, uma pousada
concluída em 1995 e um espaço de
estudo construído em 2003.
Tower House
Fazenda
Pousada
Espaço de estudo

9. A casa esta implanta em meio a floresta,
arborizada de Upstate, em Nova York, cerca
de 100 milhas ao norte de Manhattan,
construído numa pequena parcela da
propriedade, mantendo o uso do solo em
seu mínimo para não perturbar a paisagem
natural do terreno. Painéis de vidro
exteriores foram usados na casa para que
se torna parte do paisagem.
Possui dois acessos nos quais o carro pode
chegar ate certo ponto, e o resta do
percurso até a casa e a pé ou de bicicleta.
Planta de implantação
IMPLANTAÇÃO
Mapa de Nova York
Tower House
Acessos a pé/bicicleta
Acesso automóvel
Floresta/horta

10. TOPOGRAFIA
Na secção podemos perece que o
caráter do terreno e irregular
ocorrendo declives significantes, não
interferindo na configuração final do
projeto, pois, a casa situa-se num
pequeno planalto.
Volume da edificação
Secção Leste-Oeste
Tower House

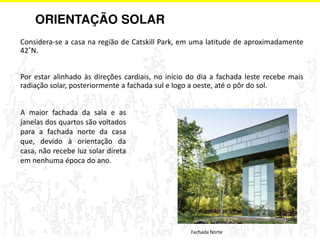

11. ORIENTAÇÃO SOLAR
Considera-se a casa na região de Catskill Park, em uma latitude de aproximadamente
42˚N.
Por estar alinhado às direções cardiais, no início do dia a fachada leste recebe mais
radiação solar, posteriormente a fachada sul e logo a oeste, até o pôr do sol.
Fachada Norte
A maior fachada da sala e as
janelas dos quartos são voltados
para a fachada norte da casa
que, devido à orientação da
casa, não recebe luz solar direta
em nenhuma época do ano.

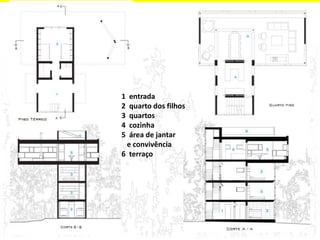

12. 1 entrada
2 quarto dos filhos
3 quartos
4 cozinha
5 área de jantar
e convivência
6 terraço

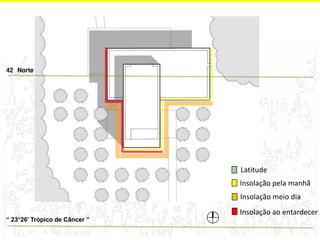

13. 42 Norte
“ 23°26’ Trópico de Câncer ’’
Latitude
Insolação pela manhã
Insolação meio dia
Insolação ao entardecer

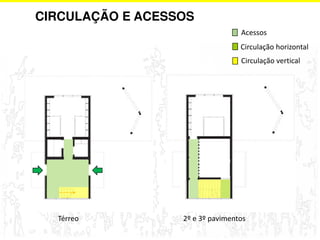

14. CIRCULAÇÃO E ACESSOS
Acessos
Circulação horizontal
Circulação vertical
Térreo 2º e 3º pavimentos

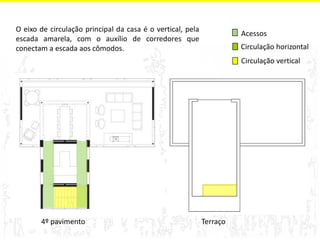

15. 4º pavimento Terraço
Acessos
Circulação horizontal
Circulação vertical
O eixo de circulação principal da casa é o vertical, pela
escada amarela, com o auxílio de corredores que
conectam a escada aos cômodos.

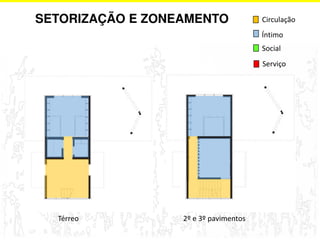

16. SETORIZAÇÃO E ZONEAMENTO
Térreo 2º e 3º pavimentos
Circulação
Íntimo
Social
Serviço

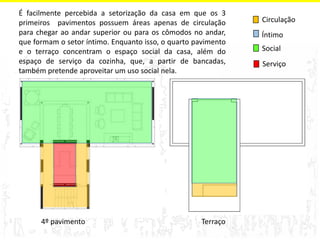

17. 4º pavimento Terraço
Circulação
Íntimo
Social
Serviço
É facilmente percebida a setorização da casa em que os 3
primeiros pavimentos possuem áreas apenas de circulação
para chegar ao andar superior ou para os cômodos no andar,
que formam o setor íntimo. Enquanto isso, o quarto pavimento
e o terraço concentram o espaço social da casa, além do
espaço de serviço da cozinha, que, a partir de bancadas,
também pretende aproveitar um uso social nela.

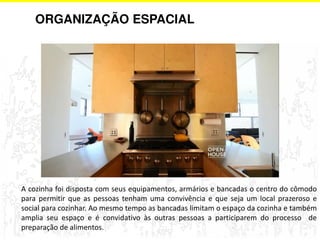

18. ORGANIZAÇÃO ESPACIAL
A cozinha foi disposta com seus equipamentos, armários e bancadas o centro do cômodo
para permitir que as pessoas tenham uma convivência e que seja um local prazeroso e
social para cozinhar. Ao mesmo tempo as bancadas limitam o espaço da cozinha e também
amplia seu espaço e é convidativo às outras pessoas a participarem do processo de
preparação de alimentos.

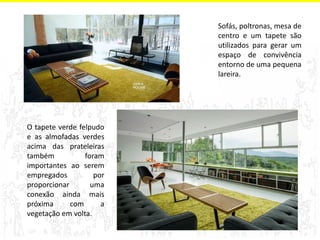

19. Sofás, poltronas, mesa de
centro e um tapete são
utilizados para gerar um
espaço de convivência
entorno de uma pequena
lareira.
O tapete verde felpudo
e as almofadas verdes
acima das prateleiras
também foram
importantes ao serem
empregados por
proporcionar uma
conexão ainda mais
próxima com a
vegetação em volta.

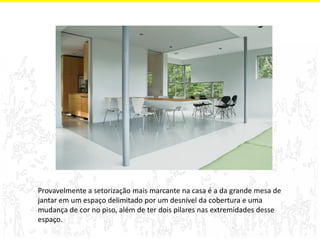

20. Provavelmente a setorização mais marcante na casa é a da grande mesa de
jantar em um espaço delimitado por um desnível da cobertura e uma
mudança de cor no piso, além de ter dois pilares nas extremidades desse
espaço.

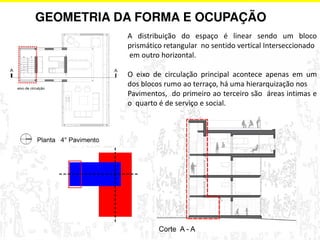

21. GEOMETRIA DA FORMA E OCUPAÇÃO
A distribuição do espaço é linear sendo um bloco
prismático retangular no sentido vertical Interseccionado
em outro horizontal.
O eixo de circulação principal acontece apenas em um
dos blocos rumo ao terraço, há uma hierarquização nos
Pavimentos, do primeiro ao terceiro são áreas intimas e
o quarto é de serviço e social.

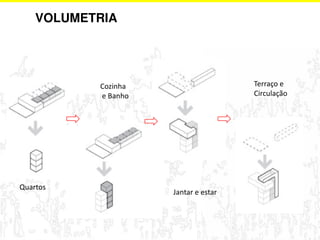

22. Quartos
Cozinha
e Banho
Jantar e estar
Terraço e
Circulação
VOLUMETRIA

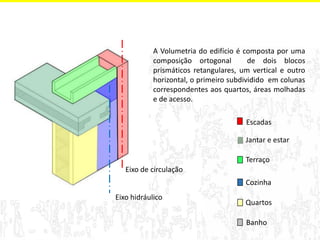

23. A Volumetria do edifício é composta por uma
composição ortogonal de dois blocos
prismáticos retangulares, um vertical e outro
horizontal, o primeiro subdividido em colunas
correspondentes aos quartos, áreas molhadas
e de acesso.
Eixo de circulação
Eixo hidráulico
Escadas
Jantar e estar
Terraço
Cozinha
Quartos
Banho

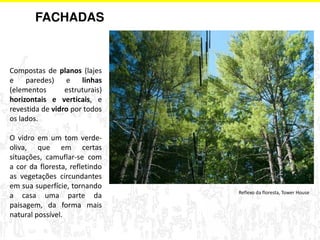

24. FACHADAS
Compostas de planos (lajes
e paredes) e linhas
(elementos estruturais)
horizontais e verticais, e
revestida de vidro por todos
os lados.
O vidro em um tom verde-oliva,
que em certas
situações, camuflar-se com
a cor da floresta, refletindo
as vegetações circundantes
em sua superfície, tornando
a casa uma parte da
paisagem, da forma mais
natural possível.
Reflexo da floresta, Tower House

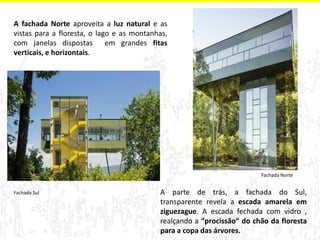

25. A fachada Norte aproveita a luz natural e as
vistas para a floresta, o lago e as montanhas,
com janelas dispostas em grandes fitas
verticais, e horizontais.
Fachada Norte
A parte de trás, a fachada do Sul,
transparente revela a escada amarela em
ziguezague. A escada fechada com vidro ,
realçando a ͞procissão͟ do chão da floresta
para a copa das árvores.
Fachada Sul

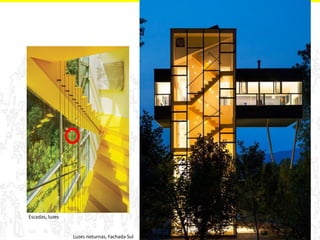

26. Luzes noturnas, Fachada Sul
Escadas, luzes

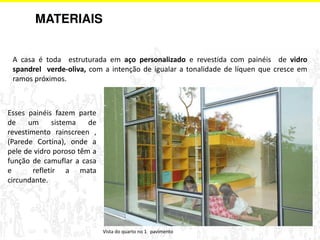

27. A casa é toda estruturada em aço personalizado e revestida com painéis de vidro
spandrel verde-oliva, com a intenção de igualar a tonalidade de líquen que cresce em
ramos próximos.
Esses painéis fazem parte
de um sistema de
revestimento rainscreen ,
(Parede Cortina), onde a
pele de vidro poroso têm a
função de camuflar a casa
e refletir a mata
circundante.
Vista do quarto no 1 pavimento
MATERIAIS

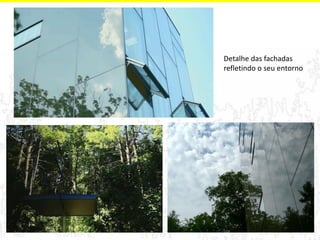

28. Detalhe das fachadas
refletindo o seu entorno

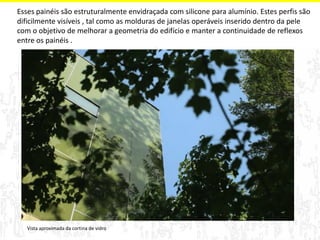

29. Esses painéis são estruturalmente envidraçada com silicone para alumínio. Estes perfis são
dificilmente visíveis , tal como as molduras de janelas operáveis inserido dentro da pele
com o objetivo de melhorar a geometria do edifício e manter a continuidade de reflexos
entre os painéis .
Vista aproximada da cortina de vidro

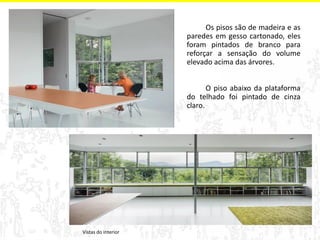

30. Vistas do interior
Os pisos são de madeira e as
paredes em gesso cartonado, eles
foram pintados de branco para
reforçar a sensação do volume
elevado acima das árvores.
O piso abaixo da plataforma
do telhado foi pintado de cinza
claro.

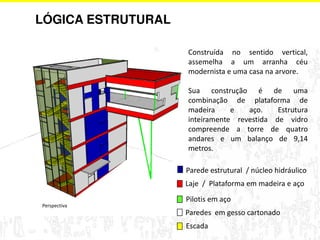

31. Construída no sentido vertical,
assemelha a um arranha céu
modernista e uma casa na arvore.
Sua construção é de uma
combinação de plataforma de
madeira e aço. Estrutura
inteiramente revestida de vidro
compreende a torre de quatro
andares e um balanço de 9,14
metros.
Escada
LÓGICA ESTRUTURAL
Perspectiva
Parede estrutural / núcleo hidráulico
Laje / Plataforma em madeira e aço
Pilotis em aço
Paredes em gesso cartonado

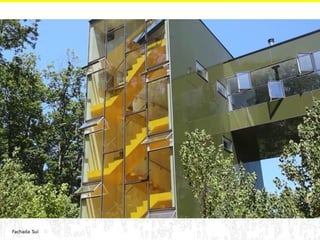

32. Fachada Sul

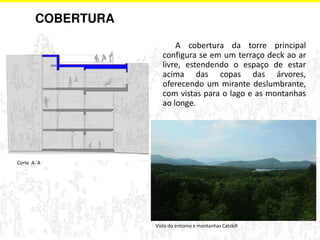

33. A cobertura da torre principal
configura se em um terraço deck ao ar
livre, estendendo o espaço de estar
acima das copas das árvores,
oferecendo um mirante deslumbrante,
com vistas para o lago e as montanhas
ao longe.
Corte A- A
Vista do entorno e montanhas Catskill
COBERTURA

34. Vista norte do deck

35. Vista sul do deck
Seu acesso, assim como em toda a casa dá se através da escada.

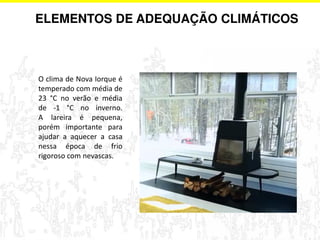

36. ELEMENTOS DE ADEQUAÇÃO CLIMÁTICOS
O clima de Nova Iorque é
temperado com média de
23 °C no verão e média
de -1 °C no inverno.
A lareira é pequena,
porém importante para
ajudar a aquecer a casa
nessa época de frio
rigoroso com nevascas.

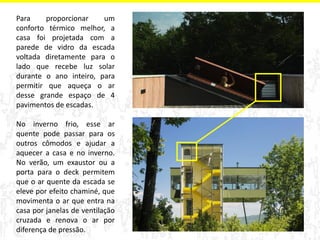

37. Para proporcionar um
conforto térmico melhor, a
casa foi projetada com a
parede de vidro da escada
voltada diretamente para o
lado que recebe luz solar
durante o ano inteiro, para
permitir que aqueça o ar
desse grande espaço de 4
pavimentos de escadas.
No inverno frio, esse ar
quente pode passar para os
outros cômodos e ajudar a
aquecer a casa e no inverno.
No verão, um exaustor ou a
porta para o deck permitem
que o ar quente da escada se
eleve por efeito chaminé, que
movimenta o ar que entra na
casa por janelas de ventilação
cruzada e renova o ar por
diferença de pressão.

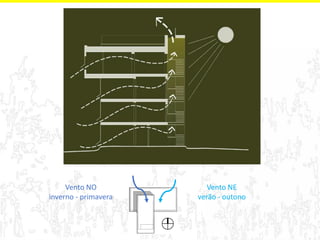

38. Vento NO
inverno - primavera
Vento NE
verão - outono

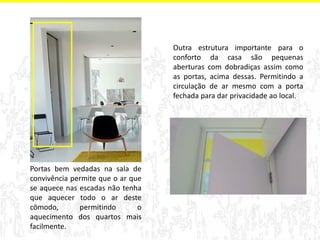

39. Portas bem vedadas na sala de
convivência permite que o ar que
se aquece nas escadas não tenha
que aquecer todo o ar deste
cômodo, permitindo o
aquecimento dos quartos mais
facilmente.
Outra estrutura importante para o
conforto da casa são pequenas
aberturas com dobradiças assim como
as portas, acima dessas. Permitindo a
circulação de ar mesmo com a porta
fechada para dar privacidade ao local.

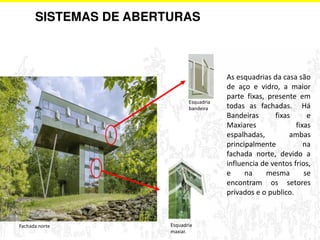

40. SISTEMAS DE ABERTURAS
As esquadrias da casa são
de aço e vidro, a maior
parte fixas, presente em
todas as fachadas. Há
Bandeiras fixas e
Maxiares fixas
espalhadas, ambas
principalmente na
fachada norte, devido a
influencia de ventos frios,
e na mesma se
encontram os setores
privados e o publico.
Fachada norte Esquadria
maxiar.
Esquadria
bandeira

41. Referências
http://gluckplus.com/
https://www.linkedin.com/company/peter-gluck-and-partners
http://www.gruppomade.com/portfolio/tower-house-unincredibile-e-moderna-casa-con-struttura-a-sbalzo/
http://institutoecoacao.blogspot.com.br/2013/06/tower-house-casa-de-familia-de.html
http://projetonews.com/casa-torre-por-gluck-tower-house-by-gluck/
http://www.eye4design.com.br/arquitetura/the-tower-house?page=7
http://arcoweb.com.br/noticias/noticias/casadodia-gluck
http://www.designboom.com/architecture/glucks-tower-house-designed-like-an-observatory/&
prev=/search%3Fq%3Dthe%2Btower%2Bhouse%2Bgluck%2Blocalization%26espv%3D2%26biw%3D1
366%26bih%3D634
http://archrecord.construction.com/residential/recordHouses/2013/1304-tower-house-gluck.
asp&prev=/search%3Fq%3Dthe%2Btower%2Bhouse%2Bgluck%2Blocalization%26espv%3D2%26biw%3D1366
%26bih%3D634
http://treehouseplus.com/604/the-tower-ho use-gluck-architects/
http://gluckplus.com/project/tower-house
http://archrecord.construction.com/residential/recordHouses/2013/1304-tower-house-gluck.asp
http://www.archdaily.com.br/br/01-137038/a-casa-da-torre-gluck-mais
http://www.archdaily.com/401816/the-tower-house-gluck/
http://pt.windfinder.com/windstatistics/la_guardia_new_york

42. Professores
Profa. Simone Barbosa Villa
Prof. Juliano C. C. Batista Oliveira
Profa. Rita De Cássia Pereira Saramago
Universidade Federal De Uberlândia
Faculdade De Arquitetura e Urbanismo e Design
Uberlândia, Novembro 2014
