1. Fabricação I - Metrologia Aula 1 Dirk Henning [email_address] www.dirk.henning.nom.br MSN: dirk_he@hotmail.com

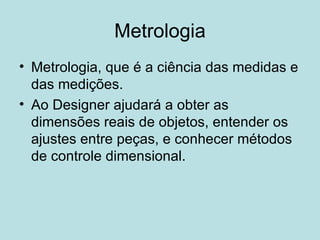

2. Metrologia Metrologia, que é a ciência das medidas e das medições. Ao Designer ajudará a obter as dimensões reais de objetos, entender os ajustes entre peças, e conhecer métodos de controle dimensional.

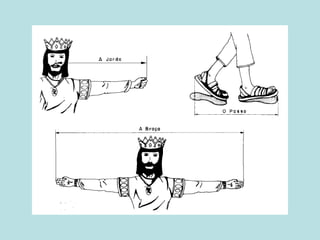

3. Histórico As unidades de medição primitivas estavam baseadas em partes do corpo humano, que eram referências universais.

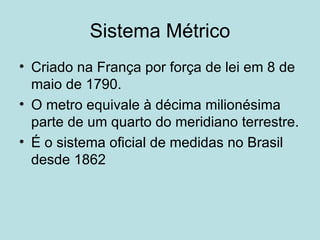

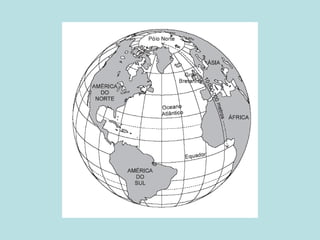

5. Sistema Métrico Criado na França por força de lei em 8 de maio de 1790. O metro equivale à décima milionésima parte de um quarto do meridiano terrestre. É o sistema oficial de medidas no Brasil desde 1862

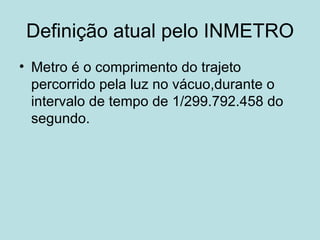

7. Definição atual pelo INMETRO Metro é o comprimento do trajeto percorrido pela luz no vácuo,durante o intervalo de tempo de 1/299.792.458 do segundo.

9. Medidas e conversões Apesar de se chegar ao metro como unidade de medida, ainda são usadas outras unidades. Na Mecânica, por exemplo, é comum usar o milímetro e a polegada.

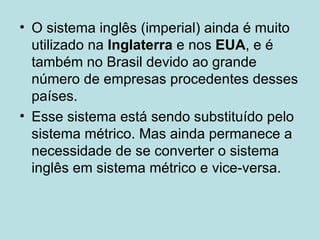

10. O sistema inglês (imperial) ainda é muito utilizado na Inglaterra e nos EUA , e é também no Brasil devido ao grande número de empresas procedentes desses países. Esse sistema está sendo substituído pelo sistema métrico. Mas ainda permanece a necessidade de se converter o sistema inglês em sistema métrico e vice-versa.

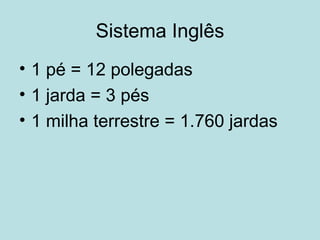

11. Sistema Inglês 1 pé = 12 polegadas 1 jarda = 3 pés 1 milha terrestre = 1.760 jardas

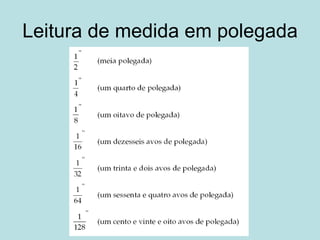

12. Leitura de medida em polegada

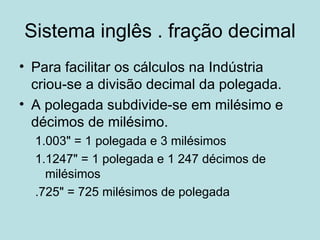

14. Sistema inglês . fração decimal Para facilitar os cálculos na Indústria criou-se a divisão decimal da polegada. A polegada subdivide-se em milésimo e décimos de milésimo. 1.003" = 1 polegada e 3 milésimos 1.1247" = 1 polegada e 1 247 décimos de milésimos .725" = 725 milésimos de polegada

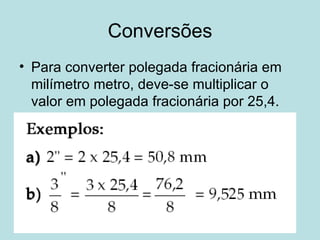

15. Conversões Para converter polegada fracionária em milímetro metro, deve-se multiplicar o valor em polegada fracionária por 25,4.

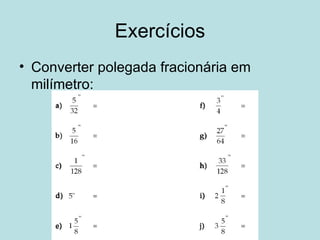

16. Exercícios Converter polegada fracionária em milímetro:

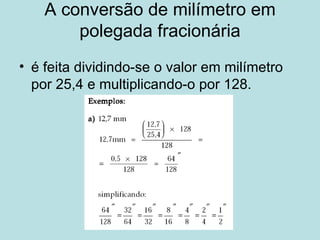

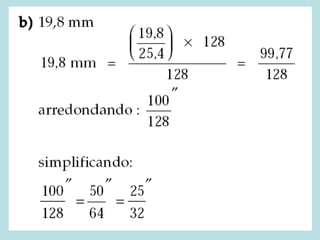

17. A conversão de milímetro em polegada fracionária é feita dividindo-se o valor em milímetro por 25,4 e multiplicando-o por 128.

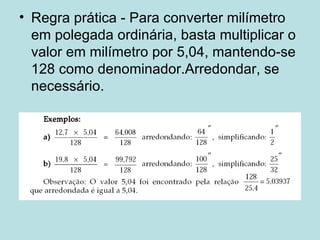

19. Regra prática - Para converter milímetro em polegada ordinária, basta multiplicar o valor em milímetro por 5,04, mantendo-se 128 como denominador.Arredondar, se necessário.

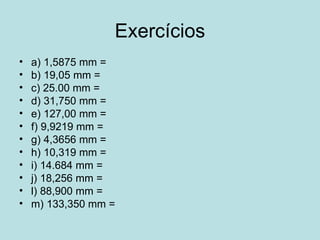

20. Exercícios a) 1,5875 mm = b) 19,05 mm = c) 25.00 mm = d) 31,750 mm = e) 127,00 mm = f) 9,9219 mm = g) 4,3656 mm = h) 10,319 mm = i) 14.684 mm = j) 18,256 mm = l) 88,900 mm = m) 133,350 mm =

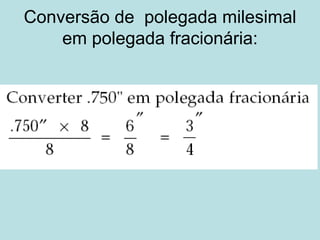

21. Conversão de polegada milesimal em polegada fracionária:

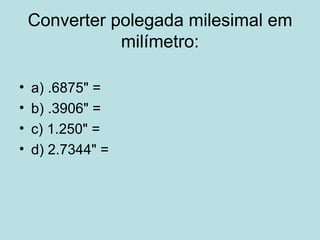

22. Converter polegada milesimal em milímetro: a) .6875" = b) .3906" = c) 1.250" = d) 2.7344" =

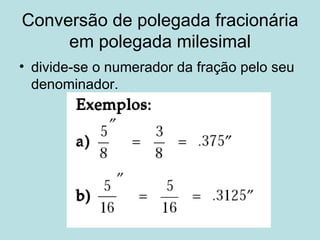

23. Conversão de polegada fracionária em polegada milesimal divide-se o numerador da fração pelo seu denominador.

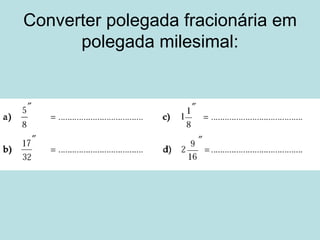

24. Converter polegada fracionária em polegada milesimal:

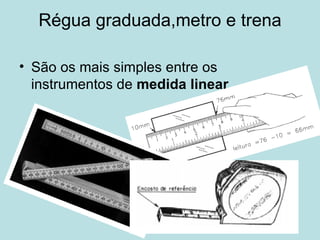

25. Régua graduada,metro e trena São os mais simples entre os instrumentos de medida linear .

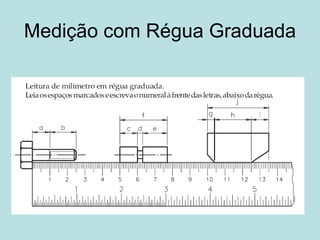

26. Medição com Régua Graduada
