O documento fornece instruções sobre como realizar medidas com micrômetro, um instrumento de medição métrico preciso. Ele explica como ler as escalas do micrômetro para obter medidas em milímetros, meios milímetros e centésimos ou milésimos de milímetro, dependendo da resolução do instrumento. Além disso, fornece exemplos para treinar a interpretação correta das leituras.
1. A UU AL
A L A
9
9

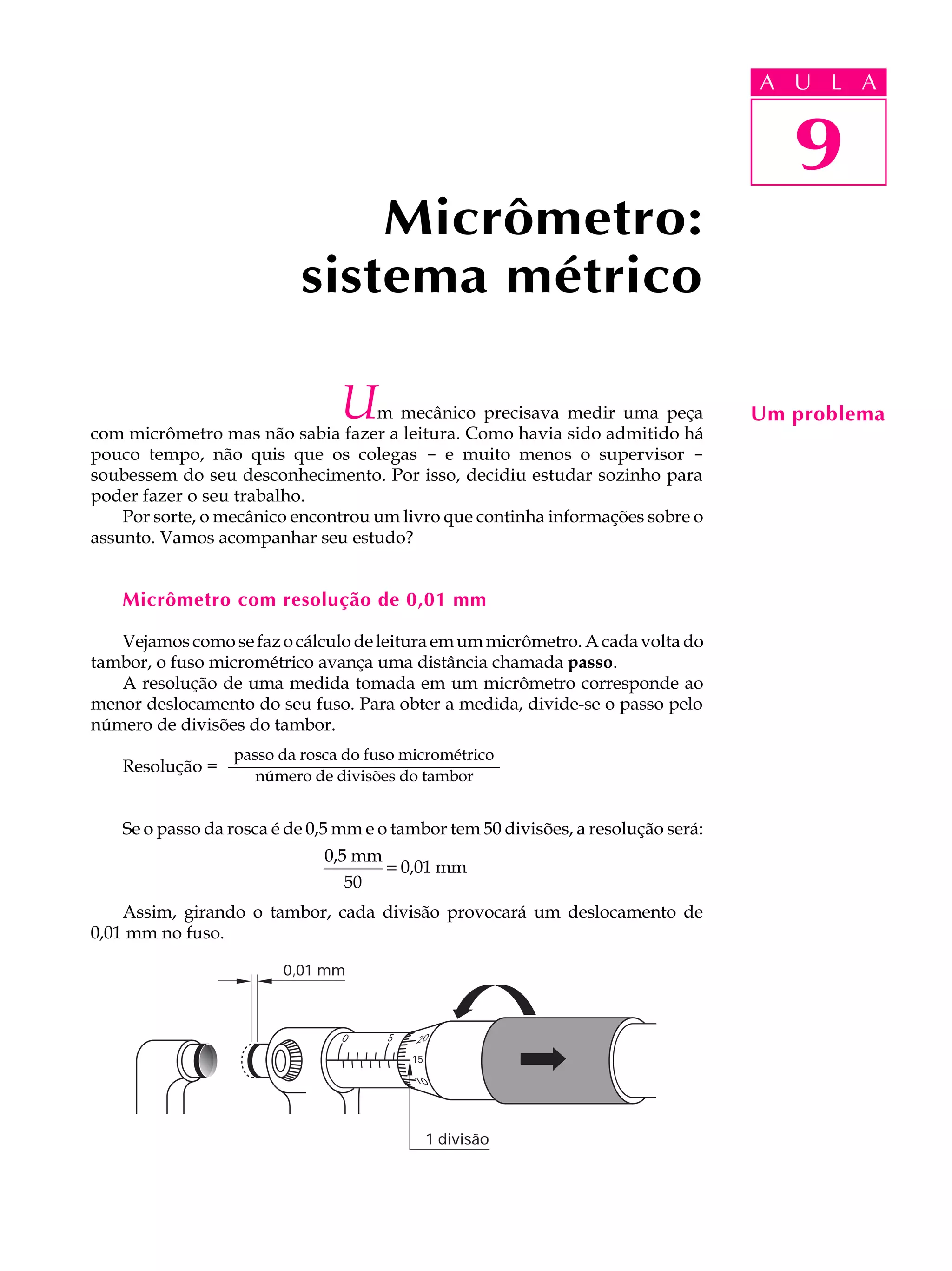

Micrômetro:
sistema métrico
U m mecânico precisava medir uma peça
com micrômetro mas não sabia fazer a leitura. Como havia sido admitido há
Um problema
pouco tempo, não quis que os colegas - e muito menos o supervisor -
soubessem do seu desconhecimento. Por isso, decidiu estudar sozinho para
poder fazer o seu trabalho.
Por sorte, o mecânico encontrou um livro que continha informações sobre o
assunto. Vamos acompanhar seu estudo?
Micrômetro com resolução de 0,01 mm
Vejamos como se faz o cálculo de leitura em um micrômetro. A cada volta do
tambor, o fuso micrométrico avança uma distância chamada passo.
A resolução de uma medida tomada em um micrômetro corresponde ao
menor deslocamento do seu fuso. Para obter a medida, divide-se o passo pelo
número de divisões do tambor.
passo da rosca do fuso micrométrico
Resolução =
número de divisões do tambor
Se o passo da rosca é de 0,5 mm e o tambor tem 50 divisões, a resolução será:
0,5 mm
= 0,01 mm
50
Assim, girando o tambor, cada divisão provocará um deslocamento de
0,01 mm no fuso.
0,01 mm
0 5 20
15
10
1 divisão

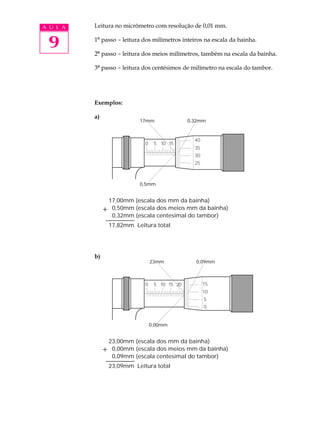

2. A U L A Leitura no micrômetro com resolução de 0,01 mm.
9 1º passo - leitura dos milímetros inteiros na escala da bainha.
2º passo - leitura dos meios milímetros, também na escala da bainha.
3º passo - leitura dos centésimos de milímetro na escala do tambor.
Exemplos:
a)
17mm 0,32mm
40
0 5 10 15
35
30
25
0,5mm
17,00mm (escala dos mm da bainha)
0,50mm (escala dos meios mm da bainha)
0,32mm (escala centesimal do tambor)
17,82mm Leitura total
b)
23mm 0,09mm
0 5 10 15 20 15
10
5
0
0,00mm
23,00mm (escala dos mm da bainha)
0,00mm (escala dos meios mm da bainha)
0,09mm (escala centesimal do tambor)
23,09mm Leitura total

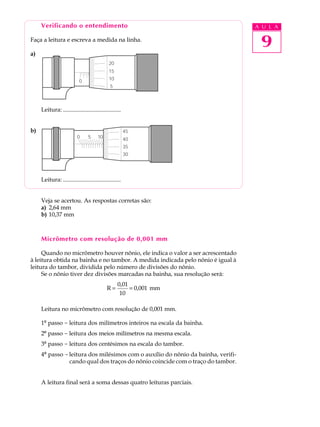

3. Verificando o entendimento A U L A
Faça a leitura e escreva a medida na linha.
9
a)
20
15
0 10
5
Leitura: .......................................
b) 45
0 5 10 40
35
30
Leitura: .......................................
Veja se acertou. As respostas corretas são:
a) 2,64 mm
b) 10,37 mm
Micrômetro com resolução de 0,001 mm
Quando no micrômetro houver nônio, ele indica o valor a ser acrescentado
à leitura obtida na bainha e no tambor. A medida indicada pelo nônio é igual à
leitura do tambor, dividida pelo número de divisões do nônio.
Se o nônio tiver dez divisões marcadas na bainha, sua resolução será:
0,01
R= = 0,001 mm
10
Leitura no micrômetro com resolução de 0,001 mm.
1º passo - leitura dos milímetros inteiros na escala da bainha.
2º passo - leitura dos meios milímetros na mesma escala.
3º passo - leitura dos centésimos na escala do tambor.
4º passo - leitura dos milésimos com o auxílio do nônio da bainha, verifi-
cando qual dos traços do nônio coincide com o traço do tambor.
A leitura final será a soma dessas quatro leituras parciais.

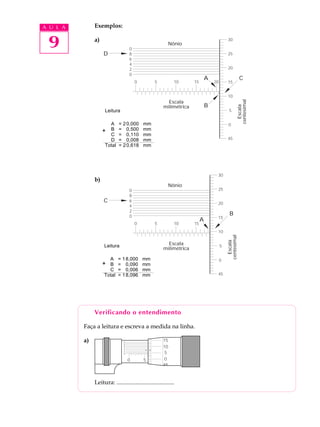

4. A U L A Exemplos:
9 a)
D
0
8
Nônio
30
25
6
4
2 20
0
A C
0 5 10 15 20 15
10
centesimal
Escala
B
Escala
milimétrica
Leitura 5
Leitura
A = 2 0,000 mm 0
A 0,500 mmmm
= 20,000
+ B =B = 00,500 mm
C = 0,110 mm
D =C = 00,110 mm
0,008 mm 45
Total =D 0,618 mmmm
2 = 00,008
30
b)
Nônio
0 25
8
C 6
20
4
2
0 B
15
A
0 5 10 15
10
centesimal
Escala
Leitura Escala 5
milimétrica
A = Leitura mm
1 8,000 0
+ B = 0,090 mm
C =A 0,006 mm mm
= 18,000
Total =B 8,096 mm mm
1 = 00,090 45
C = 00,006 mm
Verificando o entendimento
Faça a leitura e escreva a medida na linha.
a) 0
15
8
6
4
10
2
0 5
0 5 10 0 15 20
Leitura: .......................................

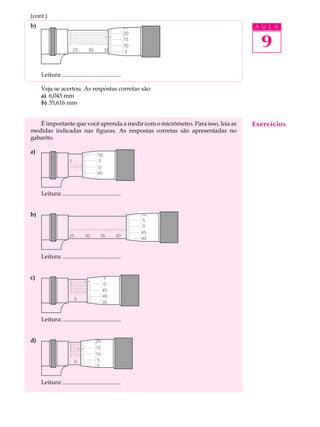

5. (cont.)
b) 25 A U L A
9
0
8 20
6
4
2
15
0
10
25 30 35 15 5 20
Leitura: .......................................
Veja se acertou. As respostas corretas são:
a) 6,043 mm
b) 35,616 mm

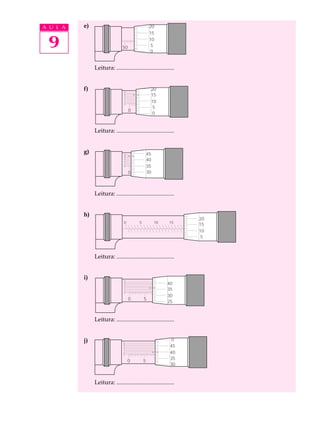

É importante que você aprenda a medir com o micrômetro. Para isso, leia as Exercícios
medidas indicadas nas figuras. As respostas corretas são apresentadas no
gabarito.
a)
10
0 5 510 15 20
0
45
Leitura: .......................................
b) 10
5
0
45
25 30 35 40 20
40
Leitura: .......................................
c) 0
5
8
6
0
4
2
0
45
40
0 5 10 15 20
35
Leitura: .......................................
d) 0
20
8
6 15
4
2
0 10
0 5 5 10 15
0
Leitura: .......................................
