Aula sobre psicometria

1. Prof. Me. Arthur Monteiro
Psicrometria
Exemplos e Exercicios
Pós-Graduação em Eficiência Energética industrial

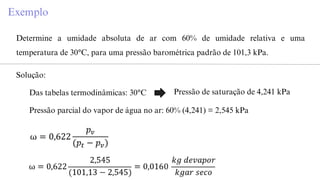

2. Exemplo
Determine a umidade absoluta de ar com 60% de umidade relativa e uma
temperatura de 30°C, para uma pressão barométrica padrão de 101,3 kPa.
Solução:
Das tabelas termodinâmicas: 30°C Pressão de saturação de 4,241 kPa
Pressão parcial do vapor de água no ar: 60% (4,241) = 2,545 kPa

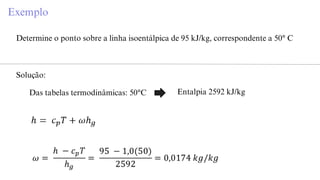

4. Exemplo

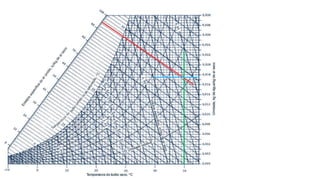

Determine o ponto sobre a linha isoentálpica de 95 kJ/kg, correspondente a 50° C
Solução:
Das tabelas termodinâmicas: 50°C Entalpia 2592 kJ/kg

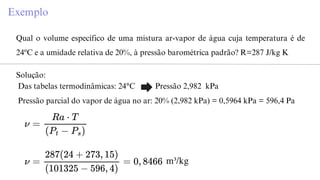

6. Exemplo
Qual o volume específico de uma mistura ar-vapor de água cuja temperatura é de
24ºC e a umidade relativa de 20%, à pressão barométrica padrão? R=287 J/kg K
Solução:
Das tabelas termodinâmicas: 24°C Pressão 2,982 kPa
Pressão parcial do vapor de água no ar: 20% (2,982 kPa) = 0,5964 kPa = 596,4 Pa
m³/kg

8. Exercícios

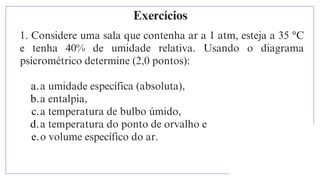

1. Considere uma sala que contenha ar a 1 atm, esteja a 35 °C
e tenha 40% de umidade relativa. Usando o diagrama
psicrométrico determine (2,0 pontos):
a.a umidade específica (absoluta),
b.a entalpia,
c.a temperatura de bulbo úmido,
d.a temperatura do ponto de orvalho e
e.o volume específico do ar.

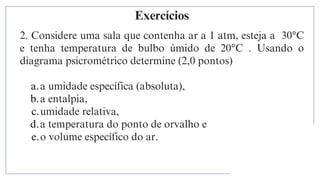

9. 2. Considere uma sala que contenha ar a 1 atm, esteja a 30°C
e tenha temperatura de bulbo úmido de 20°C . Usando o
diagrama psicrométrico determine (2,0 pontos)
a.a umidade específica (absoluta),
b.a entalpia,
c.umidade relativa,
d.a temperatura do ponto de orvalho e
e.o volume específico do ar.
Exercícios

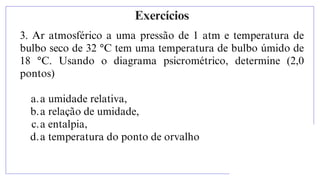

10. 3. Ar atmosférico a uma pressão de 1 atm e temperatura de
bulbo seco de 32 °C tem uma temperatura de bulbo úmido de
18 °C. Usando o diagrama psicrométrico, determine (2,0
pontos)
a.a umidade relativa,
b.a relação de umidade,
c.a entalpia,
d.a temperatura do ponto de orvalho
Exercícios

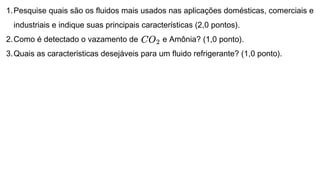

11. 1.Pesquise quais são os fluidos mais usados nas aplicações domésticas, comerciais e
industriais e indique suas principais características (2,0 pontos).
2.Como é detectado o vazamento de e Amônia? (1,0 ponto).
3.Quais as características desejáveis para um fluido refrigerante? (1,0 ponto).

12. OBRIGADO
