Este documento fornece um resumo de três frases sobre o webinar da Vishay: 1) Apresenta a linha de produtos da Vishay, conversores DC/DC, e conversores DC/DC da Vishay. 2) Explica informações básicas sobre conversores DC/DC chaveados. 3) Mostra como projetar conversores usando o software PowerCAD.

3. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 3

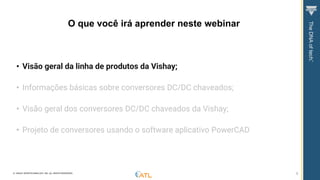

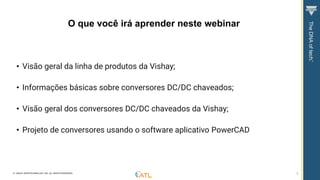

• Visão geral da linha de produtos da Vishay;
• Informações básicas sobre conversores DC/DC chaveados;
• Visão geral dos conversores DC/DC chaveados da Vishay;
• Projeto de conversores usando o software aplicativo PowerCAD
O que você irá aprender neste webinar

4. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.
Brazil
Bolivia
Paraguay
Uruguay
Venezuela
Guyana
Suriname
Colombia
Ecuador
Peru
Argentina
Chile
Panama
Costa Rica
Nicaragua
BRAZIL
PARAGUAY
Curitiba, Brazil
Buenos Aires, Argentina
Joinville, Brazil
Sao Paulo, Brazil
PRESENÇA NA AMÉRICA LATINA
McAllen.Texas
Mexico City
ATL Team
Sales & FAE’s
Marketing
Customer
Service
Jundiai, Brazil
El Paso , Texas
Queretaro , Mexico
Guadalajara .Mexico
Tijuana.Mexico
Campinas, Brazil
Cordoba, Argentina

5. FABRICANTES REPRESENTADOS
• CI’s de RF
• CI’s Analógicos
• Passivos
• Semicondutores discretos
• CI’s analógicos
• Memórias Flash seriais
• Microcontroladores
• LED’s para iluminação • Memórias Flash paralelas
• Xtals de quartzo
• Osciladores
• Antenas
• Conectores • Chaves • Elementos de fixação
• mecânica - Autocravantes

6. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 6
• Visão geral da linha de produtos da Vishay;
• Informações básicas sobre conversores DC/DC chaveados;
• Visão geral dos conversores DC/DC chaveados da Vishay;
• Projeto de conversores usando o software aplicativo PowerCAD
O que você irá aprender neste webinar

7. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 7
Vishay – Pioneira na fabricação de componentes eletrônicos
Fundada em 1962 por
Dr. Felix Zandman,
baseado em uma tecnologia
inovadora de resistors.
1928-2011

8. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 8

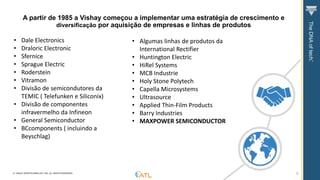

A partir de 1985 a Vishay começou a implementar uma estratégia de crescimento e
diversificação por aquisição de empresas e linhas de produtos
• Dale Electronics
• Draloric Electronic
• Sfernice
• Sprague Electric
• Roderstein
• Vitramon
• Divisão de semicondutores da
TEMIC ( Telefunken e Siliconix)
• Divisão de componentes
infravermelho da Infineon
• General Semiconductor
• BCcomponents ( incluindo a
Beyschlag)
• Algumas linhas de produtos da
International Rectifier
• Huntington Electric
• HiRel Systems
• MCB Industrie
• Holy Stone Polytech
• Capella Microsystems
• Ultrasource
• Applied Thin-Film Products
• Barry Industries
• MAXPOWER SEMICONDUCTOR

9. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.
9

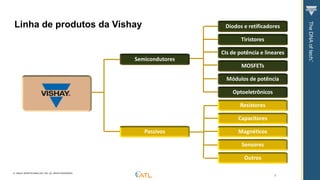

Linha de produtos da Vishay
Semicondutores
Diodos e retificadores
Tiristores
CIs de potência e lineares
MOSFETs
Módulos de potência
Optoeletrônicos
Passivos
Resistores
Capacitores
Magnéticos
Sensores
Outros

10. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.
VISHAY
10

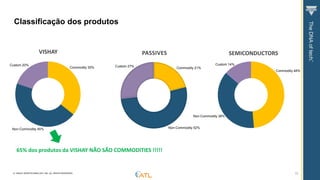

Classificação dos produtos
Commodity 35%
Non-Commodity 45%
Custom 20%
PASSIVES SEMICONDUCTORS
Custom 27%
Commodity 21%
Non-Commodity 52%
Custom 14%
Non-Commodity 38%
Commodity 48%
65% dos produtos da VISHAY NÃO SÃO COMMODITIES !!!!!

11. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 11
PRESENÇA
GLOBAL

12. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 12
ALGUNS CLIENTES DA VISHAY
OEM
EMS DISTRIBUTION

13. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 13

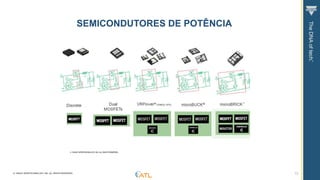

SEMICONDUTORES DE POTÊNCIA

14. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 14
• Visão geral da linha de produtos da Vishay;
• Informações básicas sobre conversores DC/DC chaveados;
• Visão geral dos conversores DC/DC chaveados da Vishay;
• Projeto de conversores usando o software aplicativo PowerCAD
O que você irá aprender neste webinar

15. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

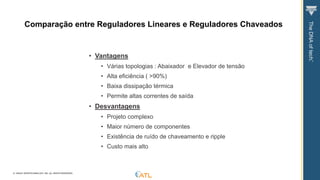

Comparação entre Reguladores Lineares e Reguladores Chaveados
• Vantagens
• Várias topologias : Abaixador e Elevador de tensão
• Alta eficiência ( >90%)
• Baixa dissipação térmica
• Permite altas correntes de saída
• Desvantagens
• Projeto complexo
• Maior número de componentes
• Existência de ruído de chaveamento e ripple
• Custo mais alto

16. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.
Comparação entre Reguladores Lineares e Reguladores Chaveados

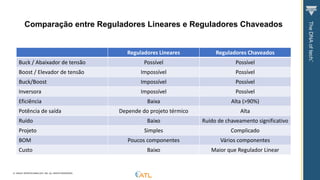

Reguladores Lineares Reguladores Chaveados
Buck / Abaixador de tensão Possível Possível
Boost / Elevador de tensão Impossível Possível
Buck/Boost Impossível Possível
Inversora Impossível Possível
Eficiência Baixa Alta (>90%)
Potência de saída Depende do projeto térmico Alta
Ruído Baixo Ruído de chaveamento significativo
Projeto Simples Complicado
BOM Poucos componentes Vários componentes
Custo Baixo Maior que Regulador Linear

17. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

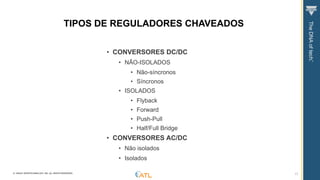

TIPOS DE REGULADORES CHAVEADOS
• CONVERSORES DC/DC
• NÃO-ISOLADOS
• Não-síncronos
• Síncronos
• ISOLADOS
• Flyback
• Forward
• Push-Pull
• Half/Full Bridge
• CONVERSORES AC/DC
• Não isolados
• Isolados
17

18. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.
REGULADORES CHAVEADOS
• TOPOLOGIAS
• Buck (Abaixador de tensão)
• Boost (Elevador de tensão)
• Buck/Boos (Abaixador/Elevador)
• Inversora
• MODOS DE OPERAÇÃO
• PWM
• PFM
• TIPO DE REALIMENTAÇÂO (CONTROLE)
• Modo corrente
• Modo tensão
• Histerese
18

19. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

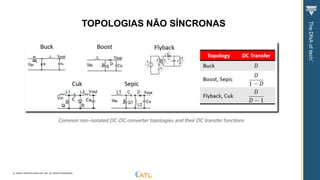

TOPOLOGIAS NÃO SÍNCRONAS

20. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

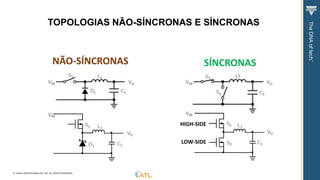

TOPOLOGIAS NÃO-SÍNCRONAS E SÍNCRONAS
NÃO-SÍNCRONAS SÍNCRONAS
HIGH-SIDE
LOW-SIDE

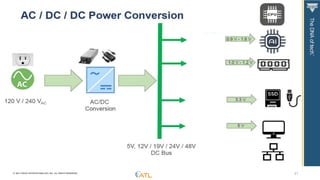

21. © 2021 VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 21

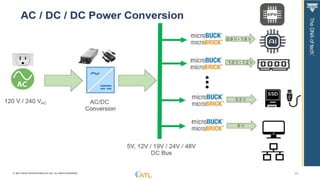

22. © 2021 VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 22

23. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 23
• Visão geral da linha de produtos da Vishay;
• Informações básicas sobre conversores DC/DC chaveados;
• Visão geral dos conversores DC/DC chaveados da Vishay;
• Projeto de conversores usando o software aplicativo PowerCAD
O que você irá aprender neste webinar

24. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 24

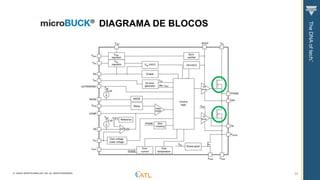

DIAGRAMA DE BLOCOS

25. © 2021 VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 25

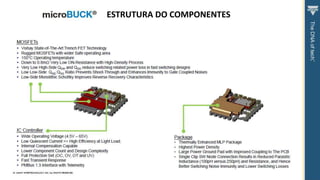

ESTRUTURA DO COMPONENTES

26. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

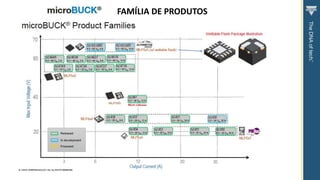

FAMÍLIA DE PRODUTOS

27. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.
TABELA RESUMO

28. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

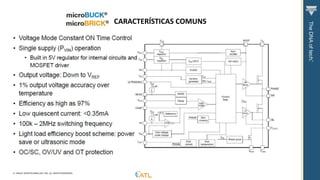

CARACTERÍSTICAS COMUNS

29. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

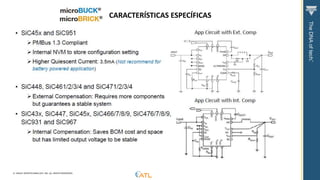

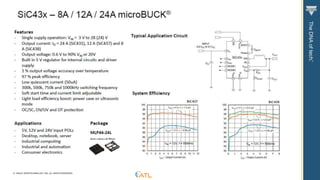

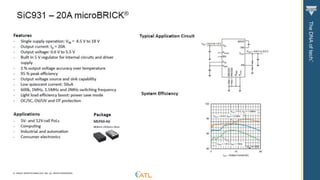

CARACTERÍSTICAS ESPECÍFICAS

30. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

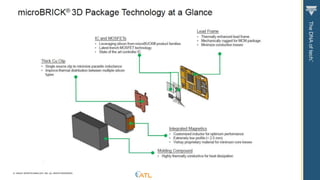

31. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

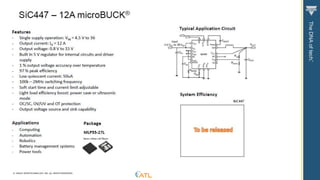

32. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

33. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

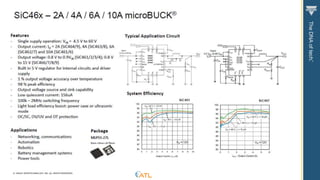

34. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

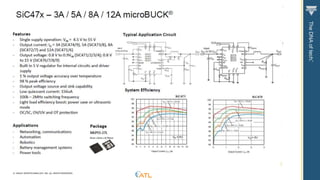

35. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

36. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

37. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

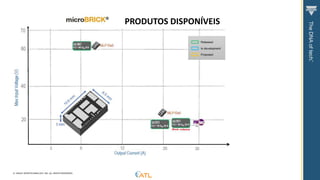

PRODUTOS DISPONÍVEIS

38. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

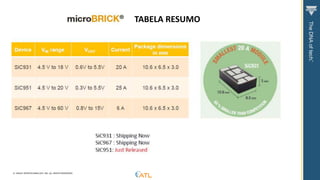

TABELA RESUMO

39. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

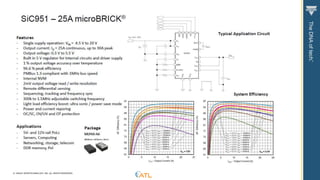

40. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

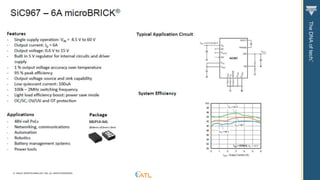

41. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

42. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

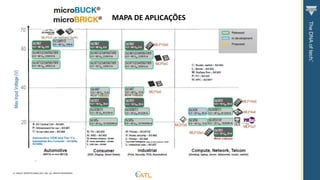

MAPA DE APLICAÇÕES

43. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

44. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 44

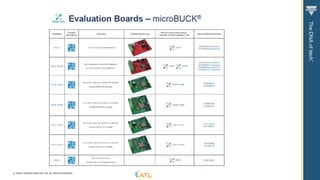

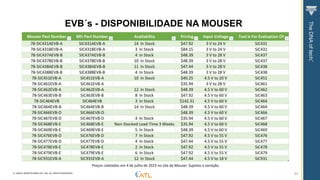

EVB´s - DISPONIBILIDADE NA MOUSER
Preços coletados em 4 de julho de 2023 no site da Mouser. Sujeitos a variação.

45. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED. 45
• Visão geral da linha de produtos da Vishay;
• Informações básicas sobre conversores DC/DC chaveados;
• Visão geral dos conversores DC/DC chaveados da Vishay;
• Projeto de conversores usando o software aplicativo PowerCAD
O que você irá aprender neste webinar

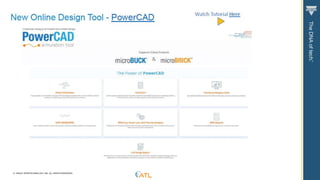

46. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

47. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.
Fonte Rpi 10-60V -> 5V/3A

48. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED.

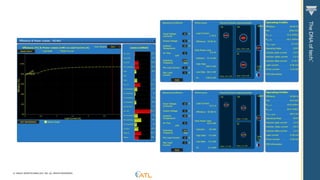

49. © VISHAY INTERTECHNOLOGY, INC. ALL RIGHTS RESERVED..
OBRIGADO PELA ATENÇÃO !!
49
