Este documento discute projetos de unidades móveis de transmissão digital via satélite (DSNG) para televisão em alta definição (HDTV), abordando questões como adequação da infraestrutura existente, projetos com melhor custo-benefício e discussão com operadoras de satélite. É apresentado um caso de estudo com cálculos de link budget para diferentes configurações de uplink.

1. www.sdbtv.com.br
Projeto de DSNG para
HDTV
-A contribuição em HD trouxe aos operadores de DSNG a
necessidade de adequar a infra-estrutura para operar em bandas
mais largas e taxas maiores.
-Como adequar a infra-estrutura de transmissão existente?
-Qual o projeto com melhor custo/benefício para novas unidades?
-Vamos discutir juntos estas questões em conjunto com os
operadores de satélite
Sidnei Brito

2. www.sdbtv.com.br

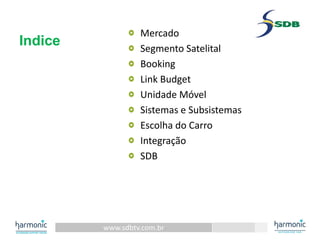

Indice
Mercado
Segmento Satelital
Booking
Link Budget
Unidade Móvel
Sistemas e Subsistemas
Escolha do Carro
Integração
SDB

3. www.sdbtv.com.br
Presta-se Serviços de
Transmissão em HDTV

4. www.sdbtv.com.br

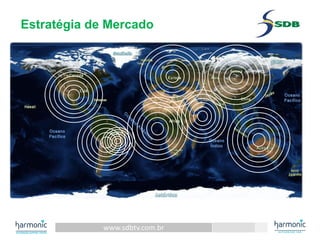

Estratégia de Mercado

5. www.sdbtv.com.br
Principais Operadoras de Satélite

6. www.sdbtv.com.br
Booking
Licença de operação (cadastro na operadora)
Reserva de segmento
Teste do segmento
Operação do segmento
Devolução do segmento

7. www.sdbtv.com.br

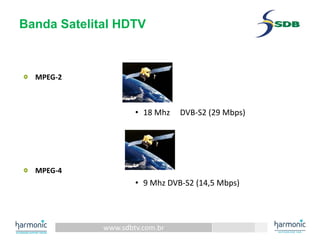

Banda Satelital HDTV
MPEG‐2
• 18 Mhz DVB‐S2 (29 Mbps)
MPEG‐4
• 9 Mhz DVB‐S2 (14,5 Mbps)

8. www.sdbtv.com.br
Link Budget – Cenário 1
Antena TX = 1.8 m
Antena RX = 3.2 m
Footprint: 36.7 dBW
Margem enlace: 3.5 dB
OBO = 3 dB
9 Mhz = 175 Watts
18 Mhz = 350 Watts
HPA=400 W
HPA=750 W

9. www.sdbtv.com.br

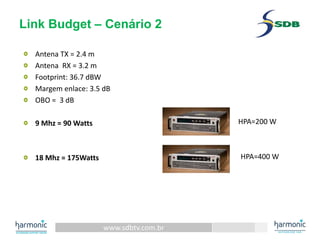

Link Budget – Cenário 2
Antena TX = 2.4 m
Antena RX = 3.2 m
Footprint: 36.7 dBW
Margem enlace: 3.5 dB
OBO = 3 dB
9 Mhz = 90 Watts
18 Mhz = 175Watts
HPA=200 W
HPA=400 W

10. www.sdbtv.com.br

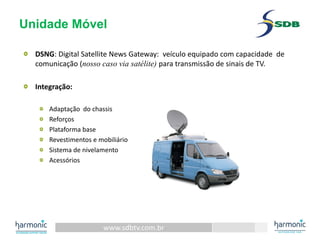

Unidade Móvel
DSNG: Digital Satellite News Gateway: veículo equipado com capacidade de
comunicação (nosso caso via satélite) para transmissão de sinais de TV.
Integração:
Adaptação do chassis
Reforços
Plataforma base
Revestimentos e mobiliário
Sistema de nivelamento
Acessórios

11. www.sdbtv.com.br
Subsistemas de uma UM

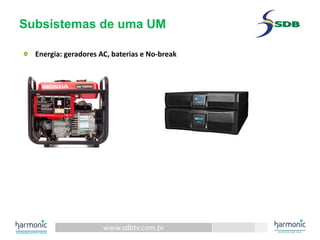

Energia: geradores AC, baterias e No‐break

12. www.sdbtv.com.br
Subsistemas de uma UM
Refrigeração

13. www.sdbtv.com.br
Subsistemas de uma UM

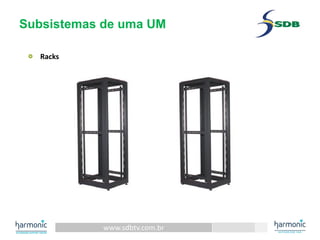

Racks

14. www.sdbtv.com.br
Subsistemas de uma UM

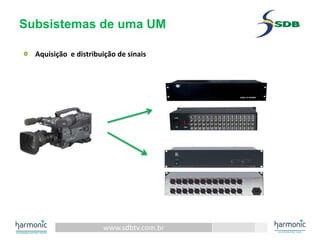

Aquisição e distribuição de sinais

15. www.sdbtv.com.br
Subsistemas de uma UM

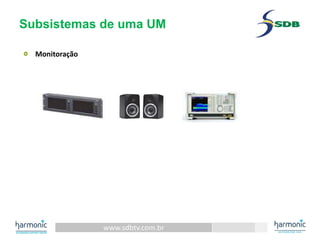

Monitoração

16. www.sdbtv.com.br
Subsistemas de uma UM
Uplink
Encoder, Modulador,
Up‐converter
HPA (amplificador)
IRD Retorno
Antena

17. www.sdbtv.com.br
Subsistemas de uma UM

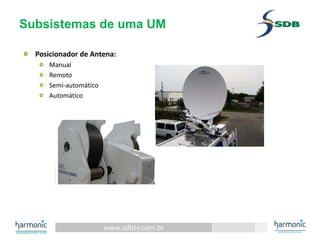

Posicionador de Antena:
Manual
Remoto
Semi‐automático
Automático

18. www.sdbtv.com.br

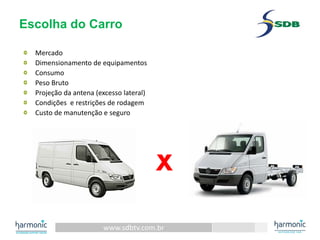

Escolha do Carro
Mercado
Dimensionamento de equipamentos
Consumo
Peso Bruto
Projeção da antena (excesso lateral)
Condições e restrições de rodagem
Custo de manutenção e seguro
X

19. www.sdbtv.com.br

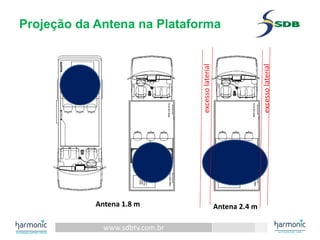

Projeção da Antena na Plataforma
excessolaterial
excessolaterial
Antena 1.8 m Antena 2.4 m

20. www.sdbtv.com.br
Opções mais Comuns no Mercado

21. www.sdbtv.com.br
Exemplos DSNG Chassi e Furgão

22. www.sdbtv.com.br
SDB
A SDB é a representante no Brasil da Harmonic Inc., empresa líder
mundial no fornecimento de sistemas de televisão digital por
satélite, cabo, internet, redes de telecomunicações e serviços
móveis.
Fundada em 2003
Centro de Assistência Técnica Autorizada para toda linha de
produtos Harmonic
Centro de Suporte Técnico e Treinamento
Integradora de Soluções e Prestadora de serviços de
Telecomunicações
Localizada em São José dos Campos – Jardim Aquarius

23. www.sdbtv.com.br

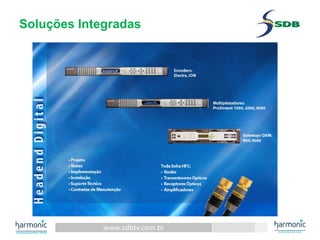

Soluções Integradas

24. www.sdbtv.com.br
Soluções Integradas

25. www.sdbtv.com.br
Soluções Integradas

26. www.sdbtv.com.br
Serviços Profissionais

27. www.sdbtv.com.br
Contatos
Sidnei Brito
sidnei@sdbtv.com.br
(12) 3923‐9208
(12) 9113‐7844
