Vitor Simões - ECOÁGUA

Pontos AquaCycle
Use a água duas vezes – Uma ideia
inteligente.

Prosperidade Renovável Água
17 de Março de 2011
Pontos / 032010 © Hansgrohe AG. All rights reserved. 1

Quando precisamos de água para viver…

Lembramos a sua importância.

Introdução

1. Empresa

2. Consumo

3. Ideia

4. Tecnologia

5. Qualidade da água e certificação

6. Requisitos de Instalação

7. Campos de aplicação

8. Plant Layout

9. Referências

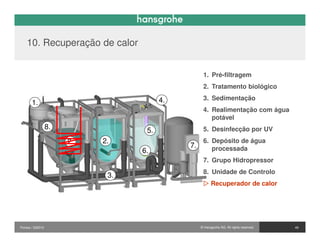

10. Recuperação de calor


1. Empresa

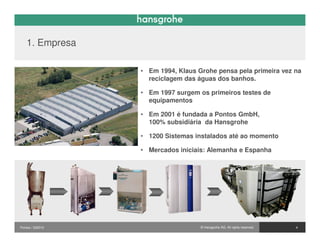

• Em 1994, Klaus Grohe pensa pela primeira vez na
reciclagem das águas dos banhos.

• Em 1997 surgem os primeiros testes de
equipamentos

• Em 2001 é fundada a Pontos GmbH,
100% subsidiária da Hansgrohe

• 1200 Sistemas instalados até ao momento

• Mercados iniciais: Alemanha e Espanha


2. Background

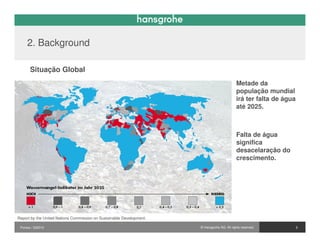

Situação Global
Metade da
população mundial
irá ter falta de água
até 2025.

Falta de água
significa
desacelaração do
crescimento.

Report by the United Nations Commission on Sustainable Development.


2. Consumo

De que quantidade de água potável nós realmente precisamos?

• Apenas 50% do consumo diário é de
água potável.

• Contribuição para a sustentabilidade
hidrica com Pontos AquaCycle:

Reducão do consumo de água por
pessoa até 50l/dia

Reutilização em descargas
sanitárias, limpeza e rega


3. A ideia
Como é que a Pontos AquaCycle funciona?

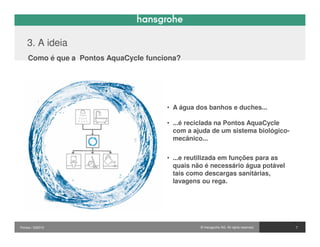

• A água dos banhos e duches...

• ...é reciclada na Pontos AquaCycle
com a ajuda de um sistema biológico-
mecânico...

• ...e reutilizada em funções para as
quais não é necessário água potável
tais como descargas sanitárias,
lavagens ou rega.

7

3. A ideia

Água que não deve ser usada:

• Águas da cozinha

• Água da lavagem da loiça

• Água das máquinas de lavar Roupa

• Produtos quimicos

• Água com coloração e com agentes
patológicos

7

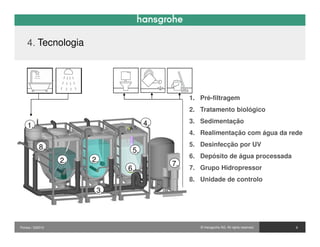

4. Tecnologia

1. Pré-filtragem
2. Tratamento biológico

4. 3. Sedimentação
1.
4. Realimentação com água da rede

8. 5. Desinfecção por UV
5.
6. Depósito de água processada
2. 2.
7.
6. 7. Grupo Hidropressor
8. Unidade de controlo
3.


4. Tecnologia

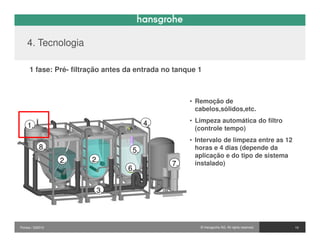

1 fase: Pré- filtração antes da entrada no tanque 1

• Remoção de
cabelos,sólidos,etc.

4. • Limpeza automática do filtro
1. (controle tempo)
• Intervalo de limpeza entre as 12
8. 5. horas e 4 dias (depende da
aplicação e do tipo de sistema
2. 2.
7. instalado)
6.

3.


4.Tecnologia

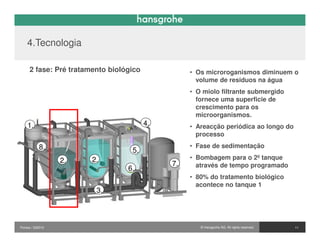

2 fase: Pré tratamento biológico • Os microroganismos diminuem o
volume de residuos na água
• O miolo filtrante submergido
fornece uma superficie de
crescimento para os
microorganismos.
1. 4. • Areacção periódica ao longo do
processo

8. • Fase de sedimentação
5.
2. 2. • Bombagem para o 2º tanque
7. através de tempo programado
6.
• 80% do tratamento biológico
acontece no tanque 1
3.


4. Tecnologia

• Os microroganismos diminuem o
Fase 3: tratamento biológico, repetição volume de residuos na água
• O miolo filtrante submergido
fornece uma superficie de
crescimento para os
microorganismos.
• Areacção periódica ao longo do
1. 4.
processo
• Fase de sedimentação
8. 5. • Bombagem para o 2º tanque

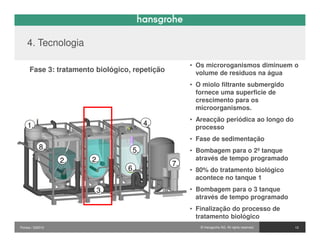

2. 2. através de tempo programado
7.
6. • 80% do tratamento biológico
acontece no tanque 1

3. • Bombagem para o 3 tanque
através de tempo programado
• Finalização do processo de
tratamento biológico

4. Tecnologia

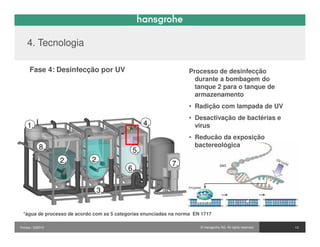

Fase 4: Desinfecção por UV Processo de desinfecção
durante a bombagem do
tanque 2 para o tanque de
armazenamento
• Radição com lampada de UV
• Desactivação de bactérias e
1. 4. virus
• Reducão da exposição
8. bactereológica
5.
2. 2.
7.
6.

3.

*água de processo de acordo com as 5 categorias enunciadas na norma EN 1717


4.Tecnologia

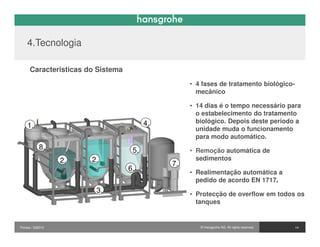

Caracteristicas do Sistema
• 4 fases de tratamento biológico-
mecânico

• 14 dias é o tempo necessário para
o estabelecimento do tratamento
4. biológico. Depois deste periodo a
1. unidade muda o funcionamento
para modo automático.
8. 5. • Remoção automática de
2. 2. sedimentos
7.
6.
• Realimentação automática a
pedido de acordo EN 1717.
3. • Protecção de overflow em todos os
tanques


6. Requisitos de instalação

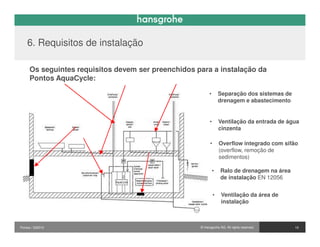

Os seguintes requisitos devem ser preenchidos para a instalação da
Pontos AquaCycle:

• Separação dos sistemas de
drenagem e abastecimento

• Ventilação da entrada de água
cinzenta

• Overflow integrado com sifão
(overflow, remoção de
sedimentos)

• Ralo de drenagem na área
de instalação EN 12056

• Ventilação da área de
instalação

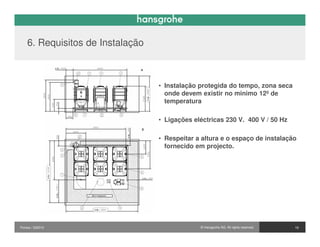

6. Requisitos de Instalação

• Instalação protegida do tempo, zona seca
onde devem existir no minimo 12º de
temperatura

• Ligações eléctricas 230 V. 400 V / 50 Hz

• Respeitar a altura e o espaço de instalação
fornecido em projecto.


5. Qualidade da água e Certificação

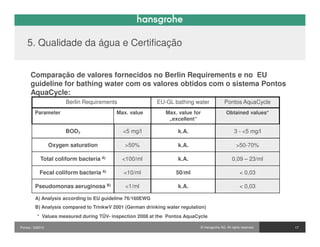

Comparação de valores fornecidos no Berlin Requirements e no EU
guideline for bathing water com os valores obtidos com o sistema Pontos
AquaCycle:
Berlin Requirements EU-GL bathing water Pontos AquaCycle
Parameter Max. value Max. value for Obtained values*
„excellent“

BOD7 <5 mg/l k.A. 3 - <5 mg/l

Oxygen saturation >50% k.A. >50-70%

Total coliform bacteria A) <100/ml k.A. 0,09 – 23/ml

Fecal coliform bacteria A) <10/ml 50/ml < 0,03

Pseudomonas aeruginosa B) <1/ml k.A. < 0,03

A) Analysis according to EU guideline 76/160EWG
B) Analysis compared to TrinkwV 2001 (German drinking water regulation)
* Values measured during TÜV- inspection 2008 at the Pontos AquaCycle


5. Qualidade da Água e Certificação

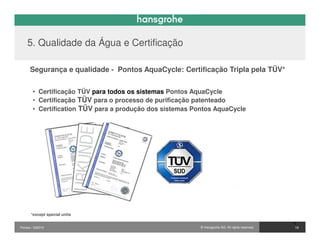

Segurança e qualidade - Pontos AquaCycle: Certificação Tripla pela TÜV*

• Certificação TÜV para todos os sistemas Pontos AquaCycle
• Certificação TÜV para o processo de purificação patenteado
• Certification TÜV para a produção dos sistemas Pontos AquaCycle

*except special units

16

7. Campos de Aplicação

• Condomínios

• Hotéis

• Piscinas

• Urbanizações

• Fitness clubs ou Ginásios

• Empresas


7. Campos de Aplicação

Os sistemas Pontos AquaCycle não devem ser instalados:

• Lares
• Hospitais

Razões:
• A água dos duches e banhos podem estar carregadas de
fezes, sangue ou patogénicos.
Perigo de subcarga que pode originar uma qualidade
insatisfatória da água de processo

• Comportamento irregular dos utilizadores
significa consumo de água mais reduzido


8. Plant layout

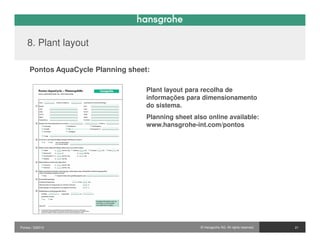

Pontos AquaCycle Planning sheet:

Plant layout para recolha de
informações para dimensionamento
do sistema.
Planning sheet also online available:
www.hansgrohe-int.com/pontos


9. Pontos - Referências

Alemanha Inglaterra Chipre
7x Pontos AquaCycle 4500 Pontos AquaCycle 9000 Pontos AquaCycle 9000

Singapura Bélgica Alemanha
Pontos AquaCycle 2400 Pontos AquaCycle 4500 Pontos AquaCycle 13500



Edifício de
Escritórios + Piscinas Seviços de
Condomínios
ginásio limpeza
municipais

Hotéis
Residencias de
estudantes



Condomínios


Condomínios

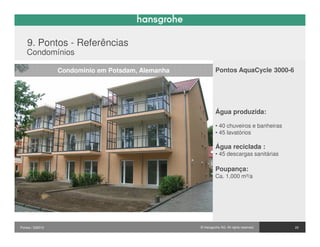

Condominio em Potsdam, Alemanha Pontos AquaCycle 3000-6

Água produzida:

• 40 chuveiros e banheiras
• 45 lavatórios

Água reciclada :
• 45 descargas sanitárias

Poupança:
Ca. 1,000 m³/a



Hotéis


Hotéis

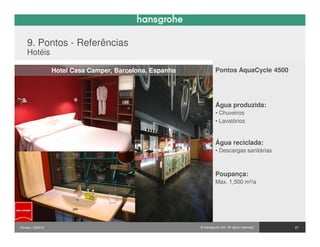

Hotel Casa Camper, Barcelona, Espanha Pontos AquaCycle 4500

Água produzida:
• Chuveiros
• Lavatórios

Água reciclada:
• Descargas sanitárias

Poupança:
Max. 1,500 m³/a


Hotéis

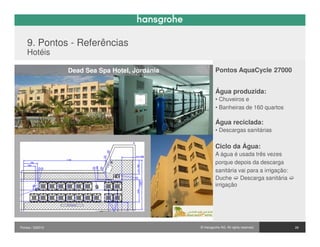

Dead Sea Spa Hotel, Jordânia Pontos AquaCycle 27000

Água produzida:
• Chuveiros e
• Banheiras de 160 quartos

Água reciclada:

Ciclo da Água:
A água é usada três vezes
porque depois da descarga
sanitária vai para a irrigação:
Duche Descarga sanitária
irrigação


Hotéis

Starhotel Group, Trieste, Itália Pontos AquaCycle 4500

Água produzida:
• Chuveiros
• Banheiras

Água reciclada:

Renovação
Renovação de hotel de luxo de
1920 com 142 quartos


Hotéis

Scarlet Hotel, Cornwall, Inglaterra Pontos AquaCycle 9000

Água produzida:
• 37 chuveiros
• 35 banheiras

Água reciclada:
• 5 urinóis

Eco-hotel de luxo


Hotéis

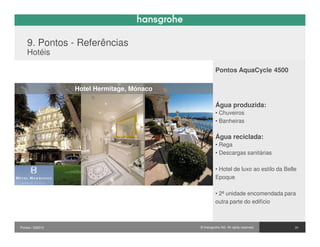

Pontos AquaCycle 4500

Hotel Hermitage, Mónaco

Água produzida:
• Chuveiros
• Banheiras

Água reciclada:
• Rega

• Hotel de luxo ao estilo da Belle
Epoque

• 2ª unidade encomendada para
outra parte do edifício


Portugal

Portugal

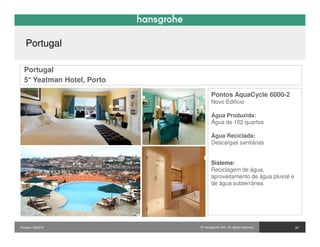

5* Yeatman Hotel, Porto
Pontos AquaCycle 6000-2
Novo Edificio

Água Produzida:
Água de 102 quartos

Água Reciclada:
Descargas sanitárias

Sistema:
Reciclagem de água,
aproveitamento de água pluvial e
de água subterrânea


Hotéis

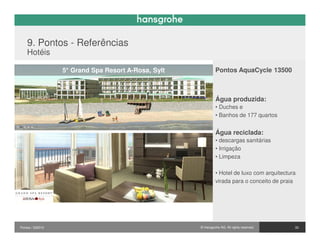

5* Grand Spa Resort A-Rosa, Sylt Pontos AquaCycle 13500

Água produzida:
• Duches e
• Banhos de 177 quartos

Água reciclada:
• descargas sanitárias
• Irrigação
• Limpeza

• Hotel de luxo com arquitectura
virada para o conceito de praia



Edifício de
escritórios +Ginásio


9. Pontos – Referências
Combinação de edifício de escritórios com ginásio

ABSA Bank, Johannesburg, África do Sul Pontos AquaCycle 54000

Água produzida:
• Chuveiros
• Lavatórios

Água Reciclada:

Inovação:
A água cinzenta é recolhida
no ginásio e utilizada no
edifício do banco

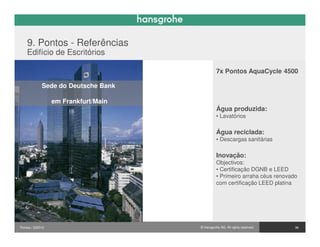

Edifício de Escritórios

7x Pontos AquaCycle 4500

Sede do Deutsche Bank

em Frankfurt/Main
Água produzida:
• Lavatórios

Água reciclada:

Inovação:
Objectivos:
• Certificação DGNB e LEED
• Primeiro arraha céus renovado
com certificação LEED platina

we will take care!



Piscina


Piscina

Piscina, Yerres, França Pontos AquaCycle 36000

Água produzida:
• Duches

Água reciclada:
• Irrigação
• Limpeza de ruas
• Limpeza de veículos

Poupança:
approx. 9,000 m³/a
approx. 26.000 €/a


Sistema integrado SRAC E SAAP

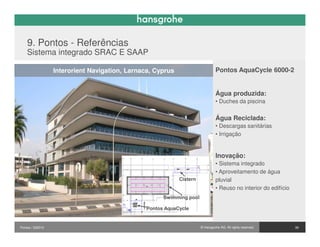

Interorient Navigation, Larnaca, Cyprus Pontos AquaCycle 6000-2

Água produzida:
• Duches da piscina

Água Reciclada:
• Irrigação

Inovação:
• Sistema integrado
• Aproveitamento de água
Cistern pluvial
• Reuso no interior do edifício
Swimming pool

Pontos AquaCycle

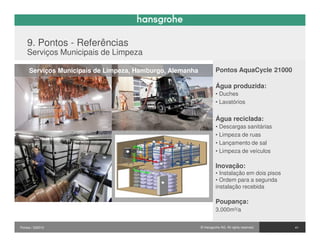

Serviços Municipais
de Limpeza


Serviços Municipais de Limpeza

Serviços Municipais de Limpeza, Hamburgo, Alemanha Pontos AquaCycle 21000

Água produzida:
• Duches
• Lavatórios

Água reciclada:
• Limpeza de ruas
• Lançamento de sal
• Limpeza de veículos

Inovação:
• Instalação em dois pisos
• Ordem para a segunda
instalação recebida

Poupança:
3,000m³/a



Residência de
estudantes


Residência de Estudantes

Residência de estudantes, Freiburg, Alemanha
Studentenwohnheim, Freiburg Pontos AquaCycle 3000-6

Dados de projecto:
• Novo edifício
• 15 apartamentos
• Max. 65 residentes
• Projecto de investigação de
recuperação do calor
Período : 10/2008 -11/2010

Água produzida:
• 30 chuveiros
• 30 lavatórios

Reuso:
• 2000l de água processada são
necessários todos os dias.


Residência de estudantes

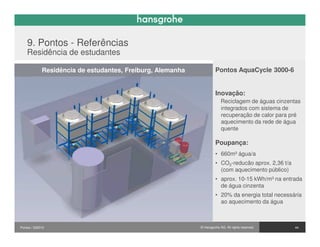

Residência de estudantes, Freiburg, Alemanha Pontos AquaCycle 3000-6

Inovação:
Reciclagem de águas cinzentas
integrados com sistema de
recuperação de calor para pré
aquecimento da rede de água
quente

Poupança:
• 660m³ água/a
• CO2-reducão aprox. 2,36 t/a
(com aquecimento público)
• aprox. 10-15 kWh/m³ na entrada
de água cinzenta
• 20% da energia total necessária
ao aquecimento da água



1. Pré-filtragem
2. Tratamento biológico

4. 3. Sedimentação
1.
4. Realimentação com água
potável
8. 5. 5. Desinfecção por UV
2. 2. 6. Depósito de água
7. processada
6.
7. Grupo Hidropressor
8. Unidade de Controlo
3.
Recuperador de calor


10. Recuperação de Calor

Entrada de água cinzenta (ventilação na cobertura)

Para a rede de aquecimento
de água Água de processo para limpeza do filtro

Realimentação
VA4

VA3

Saida de água Água processada
potável pré aquecida
U
V
T008
P3

Buffer F1
B1 B2 B3

P01

Entrada de água potável para pré V1 V2

aquecimento


Pontos AquaCycle 4500+

4* Hotel Mosaic House, Praga, República Checa Água produzida:
• Chuveiros
• Banheiras

Água reciclada:

Poupança (previstas):
• 900 m³/a
• 30,000 kWh/a

Inovação:
Recuperação de calor das
águas cinzentas utilizado no pré
aquecimentodas águas dos
banhos.
Hotel com aprox. 150
hóspedes/dia
Entrada de água cinzenta:
aprox. 9m³/dia
Consumo de água processada:
aprox. 3m³/dia


6. Recuperação de Calor
Projecto Piloto em Praga

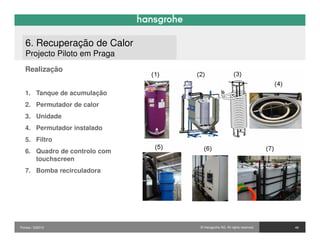

Realização

1. Tanque de acumulação
2. Permutador de calor
3. Unidade
4. Permutador instalado
5. Filtro
6. Quadro de controlo com
touchscreen
7. Bomba recirculadora


6.Recuperação de Calor
Projecto piloto em Praga

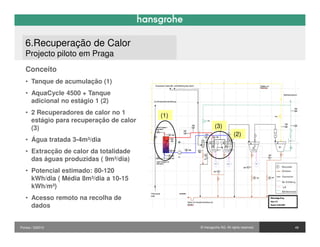

Conceito
• Tanque de acumulação (1)
• AquaCycle 4500 + Tanque
adicional no estágio 1 (2)
• 2 Recuperadores de calor no 1 (1)
estágio para recuperação de calor
(3) (3)
(2)
• Água tratada 3-4m³/dia
• Extracção de calor da totalidade
das águas produzidas ( 9m³/dia)
• Potencial estimado: 80-120
kWh/dia ( Média 8m³/dia a 10-15
kWh/m³)
• Acesso remoto na recolha de
dados


4. Pontos Recuperação de Calor
Vantagens & benefícios

A Poupança de energia
• 10-15 kWh pode ser extraido por m3.
• Até 20% de poupança de energia no aquecimento da água

B Poupança de energia dos sistemas de pré aquecimento
Fig.: Pontos HeatCycle - heat recovery

A Redução das emissões de CO2
B Contribuição na protecção do ambiente

A Contribuição positiva na certificação dos edifícios
(e.g. LEED, BREEAM, DGNB)
B Contribuição para o valor final do edifício


Sustentabilidade Hídrica. Mais do que um conceito


www.ecoagua.pt

Obrigado!

Vitor Simões - ECOÁGUA

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Vitor Simões - ECOÁGUA

Mais de Construção Sustentável

Vitor Simões - ECOÁGUA
