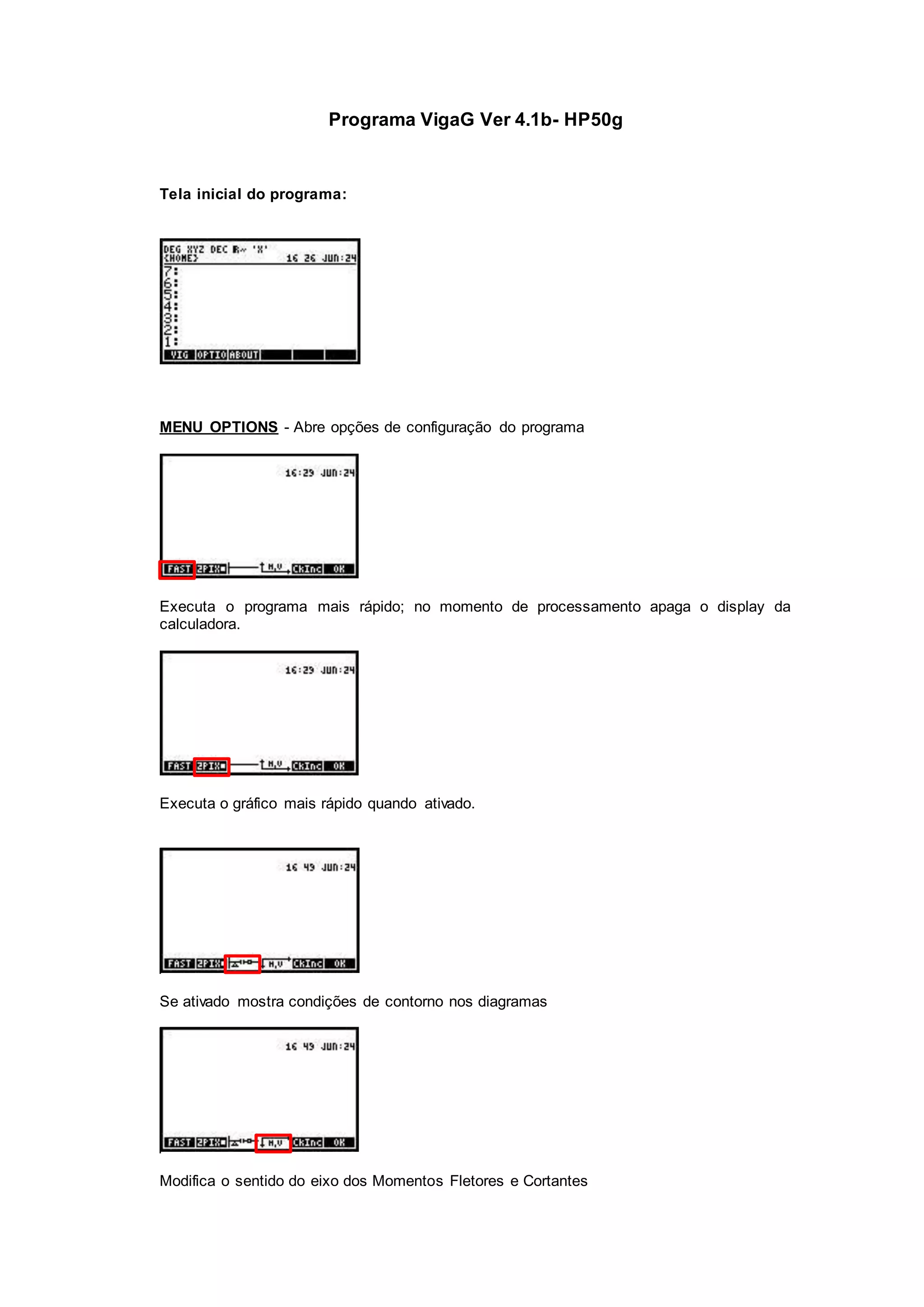

1. Programa VigaG Ver 4.1b- HP50g
Tela inicial do programa:
MENU OPTIONS - Abre opções de configuração do programa
Executa o programa mais rápido; no momento de processamento apaga o display da
calculadora.
Executa o gráfico mais rápido quando ativado.
Se ativado mostra condições de contorno nos diagramas
Modifica o sentido do eixo dos Momentos Fletores e Cortantes

2. Quando ativado checa inconsistências em suporte deslizantes e pivotados inserido nas
vigas.
Salva as configurações feitas no programa.
MENU VIG - Iniciar o programa
Abre arquivos já salvo no programa.
Inicia um novo calculo.
Sai do programa.
Ao clicar na opção iniciar o programa já inicia a solicitação dos novos dados.
Primeiramente vamos entrar com o comprimento da viga. Exemplo 12m.
Observação: Atenção em utilizar todos os dados com unidades compatíveis. No nosso
exemplo trabalharemos no Sistema Internacional.
Próximo passo deve-se ingressar o modulo de elasticidade “E” (N/m²)*momento de inércia
”I” (𝑚4
)
Para que o programa reconheça a multiplicação devemos inserir os valores entre ‘aspas’.
Caso nos interessar apenas o estudo dos diagramas de momentos e cortantes podemos
utilizar o valor “1” nesta opção.

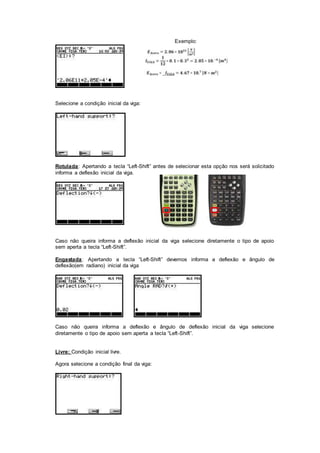

3. Exemplo:
Selecione a condição inicial da viga:
Rotulada: Apertando a tecla “Left-Shift” antes de selecionar esta opção nos será solicitado
informa a deflexão inicial da viga.
Caso não queira informa a deflexão inicial da viga selecione diretamente o tipo de apoio
sem aperta a tecla “Left-Shift”.
Engastada: Apertando a tecla “Left-Shift” devemos informa a deflexão e ângulo de
deflexão(em radiano) inicial da viga
Caso não queira informa a deflexão e ângulo de deflexão inicial da viga selecione
diretamente o tipo de apoio sem aperta a tecla “Left-Shift”.
Livre: Condição inicial livre.
Agora selecione a condição final da viga:

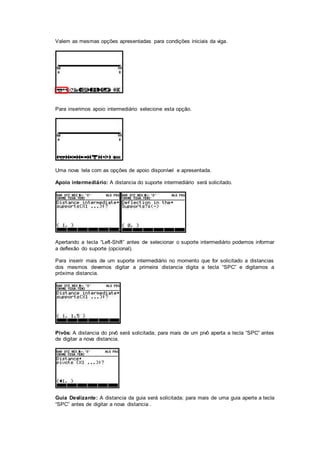

4. Valem as mesmas opções apresentadas para condições iniciais da viga.
Para inserimos apoio intermediário selecione esta opção.
Uma nova tela com as opções de apoio disponível e apresentada.
Apoio intermediário: A distancia do suporte intermediário será solicitado.
Apertando a tecla “Left-Shift” antes de selecionar o suporte intermediário podemos informar
a deflexão do suporte (opcional).
Para inserir mais de um suporte intermediário no momento que for solicitado a distancias
dos mesmos devemos digitar a primeira distancia digita a tecla “SPC” e digitamos a
próxima distancia.
Pivôs: A distancia do pivô será solicitada; para mais de um pivô aperta a tecla “SPC” antes
de digitar a nova distancia.
Guia Deslizante: A distancia da guia será solicitada; para mais de uma guia aperte a tecla
“SPC” antes de digitar a nova distancia .

5. Mola linear: A distancia e a constante da mola serão solicitadas; para mais de uma mola
aperta a tecla “SPC” antes de digitar a distancia da próxima mola .
Mola circular: A distancia e a constante da mola serão solicitadas; para mais de uma mola
aperta a tecla “SPC” antes de digitar a distancia da próxima mola .
De volta ao menu principal vamos selecionas a opção para inserirmos as cargas na viga:
Uma nova tela com as opções de cargas disponível e apresentada.
Carga pontual(N): Digite o valor e ponto de aplicação da carga.

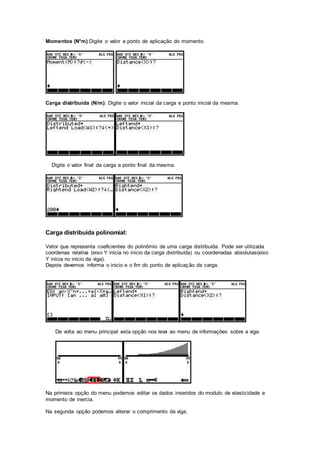

6. Momentos (N*m):Digite o valor e ponto de aplicação do momento.
Carga distribuída (N/m): Digite o valor inicial da carga e ponto inicial da mesma.
Digite o valor final da carga e ponto final da mesma.
Carga distribuída polinomial:
Vetor que representa coeficientes do polinômio de uma carga distribuída. Pode ser utilizada
coordenas relativa (eixo Y inicia no inicio da carga distribuída) ou coordenadas absolutas(eixo
Y inicia no inicio da viga).
Depois devemos informa o inicio e o fim do ponto de aplicação da carga.
De volta ao menu principal esta opção nos leva ao menu de informações sobre a viga:
Na primeira opção do menu podemos editar os dados inseridos do modulo de elasticidade e
momento de inercia.
Na segunda opção podemos alterar o comprimento da viga.

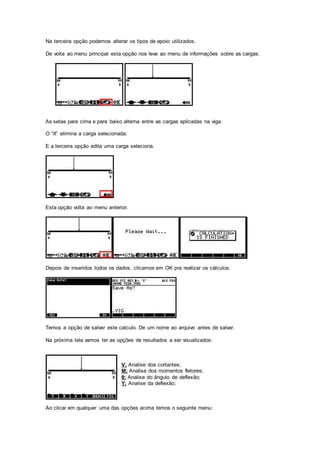

7. Na terceira opção podemos alterar os tipos de apoio utilizados.
De volta ao menu principal esta opção nos leva ao menu de informações sobre as cargas:
As setas para cima e para baixo alterna entre as cargas aplicadas na viga.
O “X” elimina a carga selecionada.
E a terceira opção edita uma carga seleciona.
Esta opção volta ao menu anterior.
Depois de inseridos todos os dados, clicamos em OK pra realizar os cálculos.
Temos a opção de salvar este calculo. De um nome ao arquivo antes de salvar.
Na próxima tela vamos ter as opções de resultados a ser visualizados:
V; Analise dos cortantes;
M; Analise dos momentos fletores;
θ; Analise do ângulo de deflexão;
Y; Analise da deflexão;
Ao clicar em qualquer uma das opções acima temos o seguinte menu:

8. EVALX; Retorna o valor da função em relação a uma distancia ‘x’ da viga; primeiramente digite
o comprimento do ponto o qual deseja analisar.
PLOT; Mostra o diagrama da função;
MAX; Apresenta o valor máximo da função;
MIN; Apresenta o valor mínimo da função;
EQUAT; Lista equações que definem a função;
MENU; Volta ao menu principal;
REACC: Lista reações de apoio
FIG: Mostra figura no menu principal
MENU ABOUT – Mostra informações sobre autor do programa.
