O documento descreve as funções e características de transformadores de corrente. Especifica os tipos de transformadores de corrente para medição e proteção, suas normas, classes de exatidão, cargas nominais, designações, verificação de exatidão e definições de saturação de acordo com ABNT, ANSI e IEC. Também apresenta o uso de analisadores de transformadores de corrente para testes.

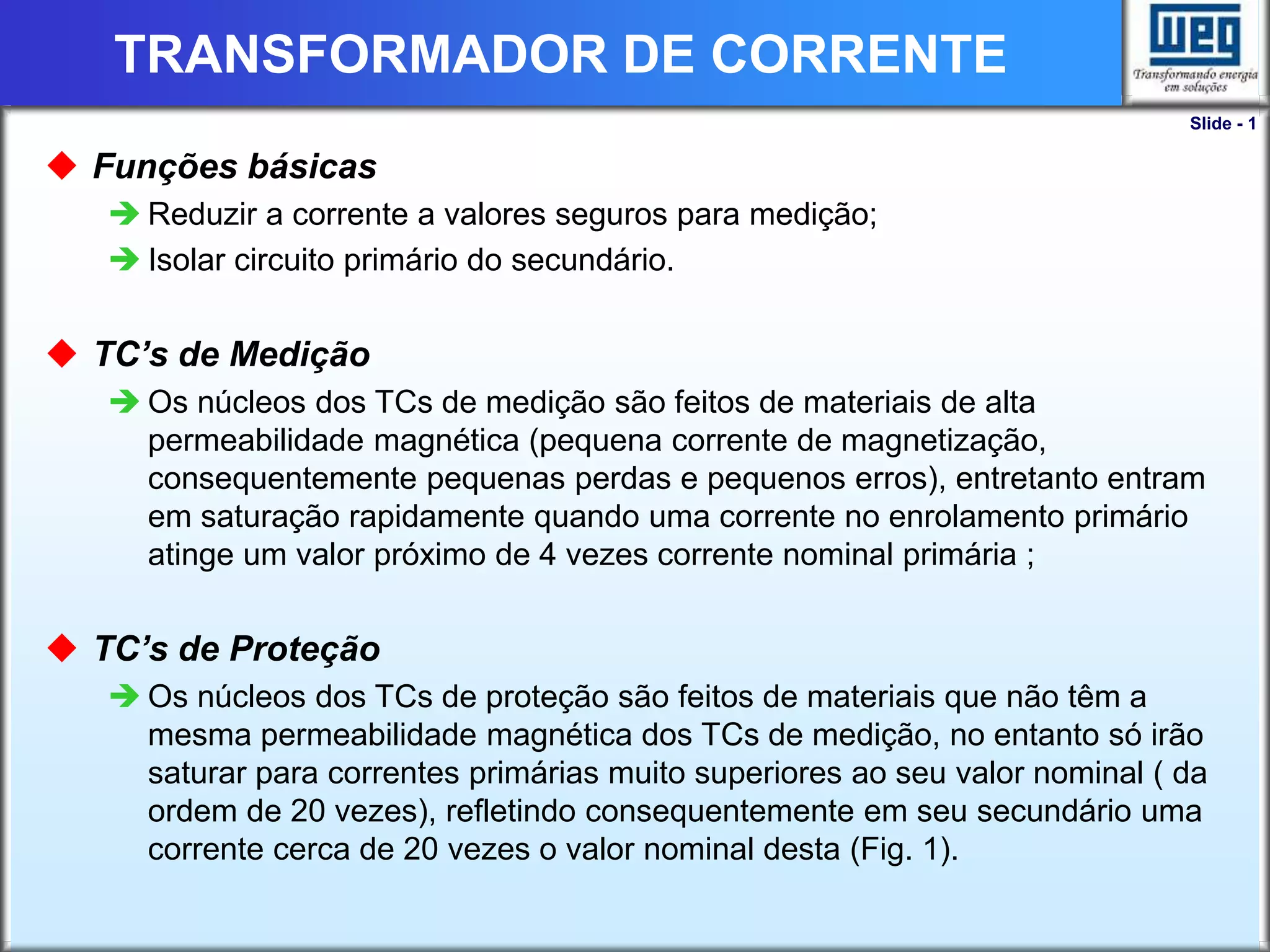

1. Slide - 1
TRANSFORMADOR DE CORRENTE
 Funções básicas
 Reduzir a corrente a valores seguros para medição;
 Isolar circuito primário do secundário.
 TC’s de Medição
 Os núcleos dos TCs de medição são feitos de materiais de alta
permeabilidade magnética (pequena corrente de magnetização,
consequentemente pequenas perdas e pequenos erros), entretanto entram
em saturação rapidamente quando uma corrente no enrolamento primário
atinge um valor próximo de 4 vezes corrente nominal primária ;
 TC’s de Proteção
 Os núcleos dos TCs de proteção são feitos de materiais que não têm a
mesma permeabilidade magnética dos TCs de medição, no entanto só irão
saturar para correntes primárias muito superiores ao seu valor nominal ( da
ordem de 20 vezes), refletindo consequentemente em seu secundário uma

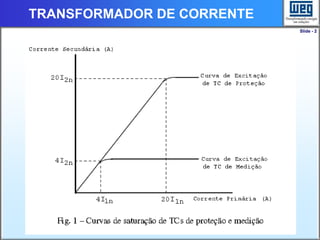

corrente cerca de 20 vezes o valor nominal desta (Fig. 1).

2. Slide - 2
TRANSFORMADOR DE CORRENTE

3. Slide - 3
TRANSFORMADOR DE CORRENTE
Normas
ABNT
 NBR 6821 – Método de Ensaio
 NBR 6856 – Especificação
ANSI
 IEEE C57.13.1993 – IEEE Standard Requirements for
Instrument Transformers
IEC
 60044-1 – Current Transformer

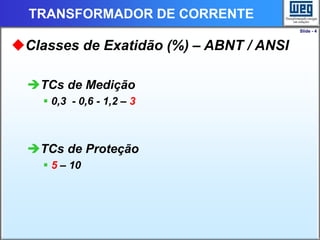

4. Slide - 4
TRANSFORMADOR DE CORRENTE
Classes de Exatidão (%) – ABNT / ANSI
TCs de Medição
 0,3 - 0,6 - 1,2 – 3
TCs de Proteção
 5 – 10

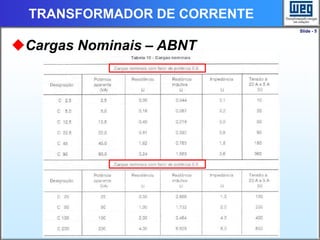

5. Slide - 5
TRANSFORMADOR DE CORRENTE
Cargas Nominais – ABNT

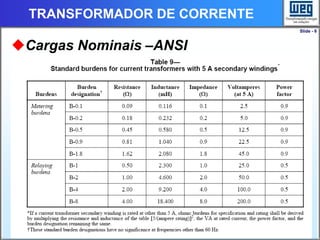

6. Slide - 6
TRANSFORMADOR DE CORRENTE
Cargas Nominais –ANSI

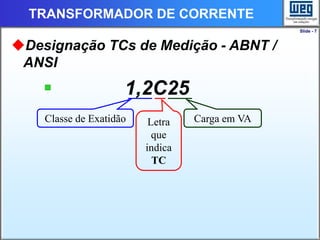

7. Slide - 7
TRANSFORMADOR DE CORRENTE
Designação TCs de Medição - ABNT /
ANSI
 1,2C25
Classe de Exatidão Letra
que
indica
TC
Carga em VA

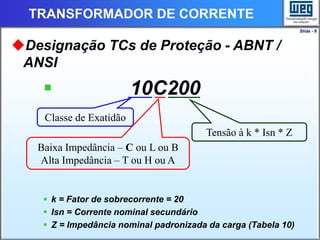

8. Slide - 8
TRANSFORMADOR DE CORRENTE
Designação TCs de Proteção - ABNT /
ANSI
 10C200
 k = Fator de sobrecorrente = 20
 Isn = Corrente nominal secundário
 Z = Impedância nominal padronizada da carga (Tabela 10)
Classe de Exatidão
Baixa Impedância – C ou L ou B
Alta Impedância – T ou H ou A
Tensão à k * Isn * Z

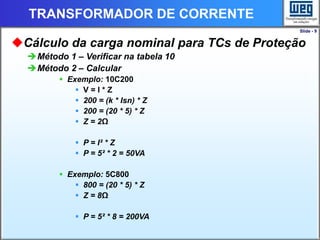

9. Slide - 9
TRANSFORMADOR DE CORRENTE
Cálculo da carga nominal para TCs de Proteção
Método 1 – Verificar na tabela 10
Método 2 – Calcular
 Exemplo: 10C200
 V = I * Z
 200 = (k * Isn) * Z
 200 = (20 * 5) * Z
 Z = 2Ω
 P = I² * Z
 P = 5² * 2 = 50VA
 Exemplo: 5C800
 800 = (20 * 5) * Z
 Z = 8Ω
 P = 5² * 8 = 200VA

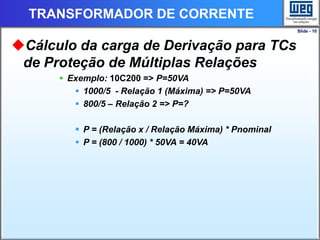

10. Slide - 10
TRANSFORMADOR DE CORRENTE
Cálculo da carga de Derivação para TCs
de Proteção de Múltiplas Relações
 Exemplo: 10C200 => P=50VA
 1000/5 - Relação 1 (Máxima) => P=50VA
 800/5 – Relação 2 => P=?
 P = (Relação x / Relação Máxima) * Pnominal
 P = (800 / 1000) * 50VA = 40VA

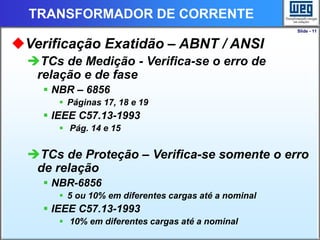

11. Slide - 11
TRANSFORMADOR DE CORRENTE
Verificação Exatidão – ABNT / ANSI
TCs de Medição - Verifica-se o erro de
relação e de fase
 NBR – 6856
 Páginas 17, 18 e 19
 IEEE C57.13-1993
 Pág. 14 e 15
TCs de Proteção – Verifica-se somente o erro
de relação
 NBR-6856
 5 ou 10% em diferentes cargas até a nominal
 IEEE C57.13-1993
 10% em diferentes cargas até a nominal

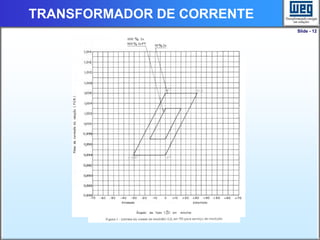

12. Slide - 12
TRANSFORMADOR DE CORRENTE

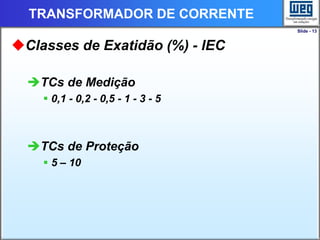

13. Slide - 13
TRANSFORMADOR DE CORRENTE
Classes de Exatidão (%) - IEC
TCs de Medição
 0,1 - 0,2 - 0,5 - 1 - 3 - 5
TCs de Proteção
 5 – 10

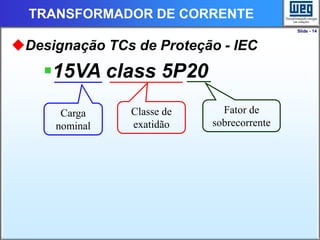

14. Slide - 14
TRANSFORMADOR DE CORRENTE
Designação TCs de Proteção - IEC
15VA class 5P20
Carga
nominal
Classe de
exatidão
Fator de
sobrecorrente

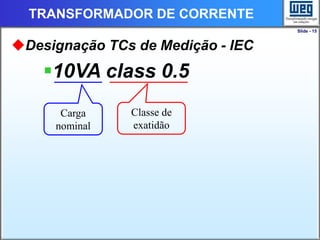

15. Slide - 15
TRANSFORMADOR DE CORRENTE
Designação TCs de Medição - IEC
10VA class 0.5
Carga
nominal
Classe de
exatidão

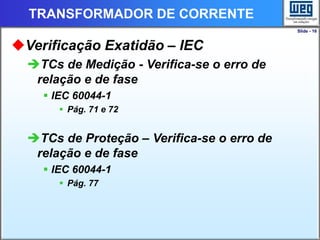

16. Slide - 16
TRANSFORMADOR DE CORRENTE
Verificação Exatidão – IEC
TCs de Medição - Verifica-se o erro de
relação e de fase
 IEC 60044-1
 Pág. 71 e 72
TCs de Proteção – Verifica-se o erro de
relação e de fase
 IEC 60044-1
 Pág. 77

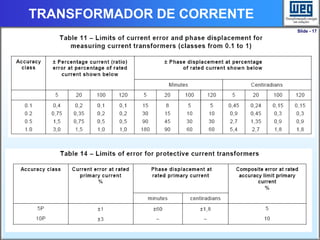

17. Slide - 17
TRANSFORMADOR DE CORRENTE

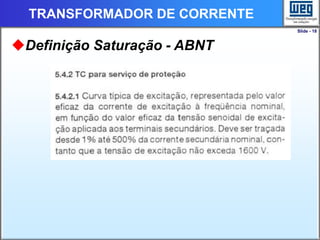

18. Slide - 18
TRANSFORMADOR DE CORRENTE
Definição Saturação - ABNT

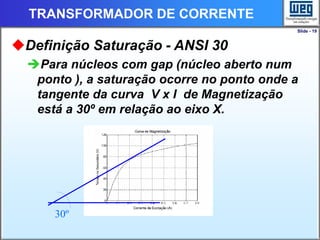

19. Slide - 19
TRANSFORMADOR DE CORRENTE
Definição Saturação - ANSI 30
Para núcleos com gap (núcleo aberto num
ponto ), a saturação ocorre no ponto onde a
tangente da curva V x I de Magnetização
está a 30º em relação ao eixo X.
30º

20. Slide - 20
TRANSFORMADOR DE CORRENTE
Definição Saturação - ANSI 45
Para núcleos sem gap (toroidais), a
saturação ocorre no ponto onde a tangente
da curva V x I de Magnetização está a 45º em
relação ao eixo X.
45º

21. Slide - 21
TRANSFORMADOR DE CORRENTE
Definição Saturação - IEC 60044-1
Ponto onde um incremento de 10% na tensão
causa um incremento de 50% na corrente de
excitação.
10%
50%

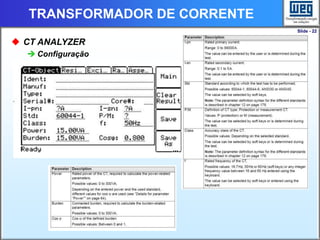

22. Slide - 22
TRANSFORMADOR DE CORRENTE
 CT ANALYZER
 Configuração

23. Slide - 23

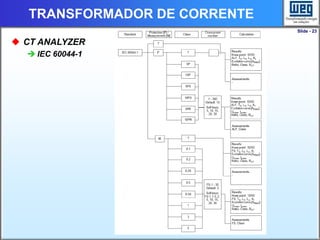

TRANSFORMADOR DE CORRENTE
 CT ANALYZER
 IEC 60044-1

24. Slide - 24

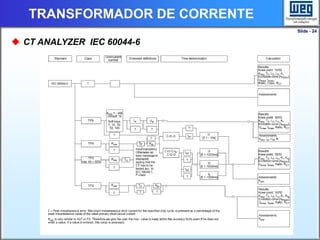

TRANSFORMADOR DE CORRENTE
 CT ANALYZER IEC 60044-6

25. Slide - 25
TRANSFORMADOR DE CORRENTE
 CT ANALYZER
 IEEE C57.13

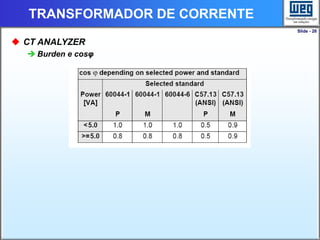

26. Slide - 26
TRANSFORMADOR DE CORRENTE
 CT ANALYZER
 Burden e cosφ

27. Slide - 27
TRANSFORMADOR DE CORRENTE
 CT ANALYZER
 Resultados IEC 60044-1 - TCs de medição
Fator de segurança – deve ser bem próximo
do valor nominal – geralmente “2”

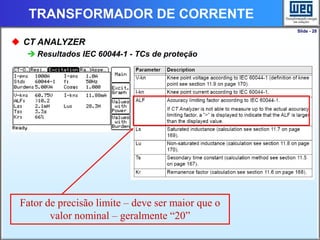

28. Slide - 28
TRANSFORMADOR DE CORRENTE
 CT ANALYZER
 Resultados IEC 60044-1 - TCs de proteção
Fator de precisão limite – deve ser maior que o
valor nominal – geralmente “20”

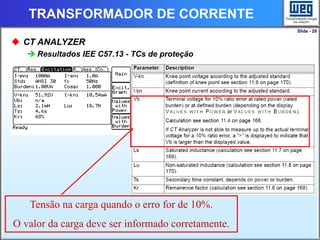

29. Slide - 29
TRANSFORMADOR DE CORRENTE
 CT ANALYZER
 Resultados IEE C57.13 - TCs de proteção
Tensão na carga quando o erro for de 10%.
O valor da carga deve ser informado corretamente.
