TFG - Mercado Público Carioca

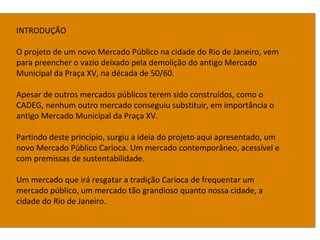

- 2. INTRODUÇÃO O projeto deum novo Mercado Público na cidade do Rio de Janeiro, vem para preencher o vazio deixado pela demolição do antigo Mercado Municipal da Praça XV, na década de 50/60. Apesar de outros mercados públicos terem sido construídos, como o CADEG, nenhum outro mercado conseguiu substituir, em importância o antigo Mercado Municipal da Praça XV. Partindo deste princípio, surgiu a ideia do projeto aqui apresentado, um novo Mercado Público Carioca. Um mercado contemporâneo, acessível e com premissas de sustentabilidade. Um mercado que irá resgatar a tradição Carioca de frequentar um mercado público, um mercado tão grandioso quanto nossa cidade, a cidade do Rio de Janeiro.
- 3. OBJETIVOS: •A proposta visao desenvolvimento de um local que atenda às necessidades da cidade e de sua população, não se limitando às funções essenciais e básicas de um mercado, mas também como um ambiente de diversidade, com opções de lazer, eventos culturais e gastronômicos, mostras de artesanato, bares e restaurantes, projetos sociais e pedagógicos, apresentações artísticas e feiras itinerantes.

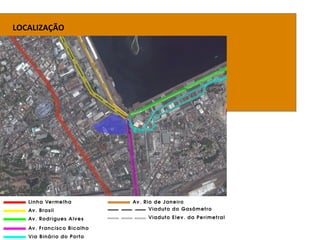

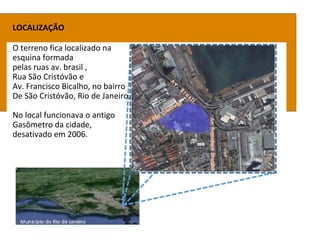

- 5. LOCALIZAÇÃO O terreno ficalocalizado na esquina formada pelas ruas av. brasil , Rua São Cristóvão e Av. Francisco Bicalho, no bairro De São Cristóvão, Rio de Janeiro. No local funcionava o antigo Gasômetro da cidade, desativado em 2006.

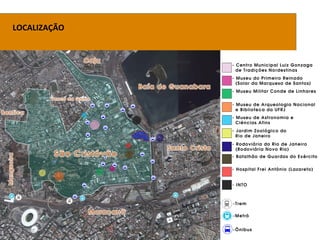

- 6. LOCALIZAÇÃO O terreno ficalocalizado na esquina formada pelas ruas av. brasil , Rua São Cristóvão e Av. Francisco Bicalho, no bairro De São Cristóvão, Rio de Janeiro. No local funcionava o antigo Gasômetro da cidade, desativado em 2006.
- 7.
- 8.
- 9.

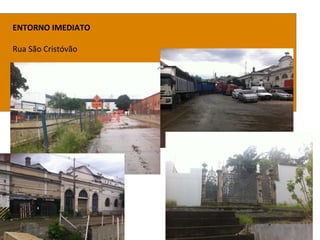

- 10. ENTORNO IMEDIATO Rua SãoCristóvão

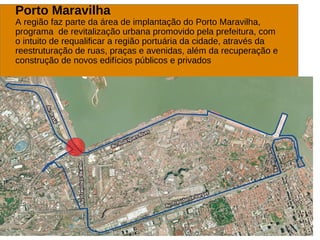

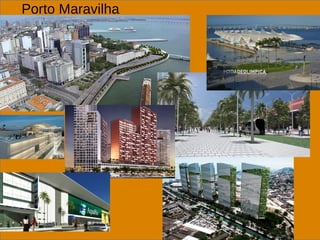

- 11. Porto Maravilha A regiãofaz parte da área de implantação do Porto Maravilha, programa de revitalização urbana promovido pela prefeitura, com o intuito de requalificar a região portuária da cidade, através da reestruturação de ruas, praças e avenidas, além da recuperação e construção de novos edifícios públicos e privados
- 12.

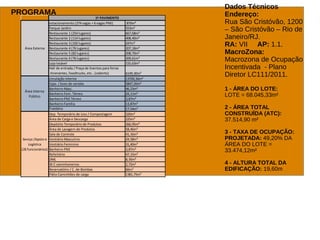

- 13. Dados Técnicos Endereço: Rua SãoCristóvão, 1200 – São Cristóvão – Rio de Janeiro/RJ. RA: VII AP: 1.1. MacroZona: Macrozona de Ocupação Incentivada - Plano Diretor LC111/2011. 1 - ÁREA DO LOTE: LOTE = 68.045,33m² 2 - ÁREA TOTAL CONSTRUÍDA (ATC): 37.514,90 m² 3 - TAXA DE OCUPAÇÃO: PROJETADA: 49,20% DA ÁREA DO LOTE = 33.474,12m² 4 - ALTURA TOTAL DA EDIFICAÇÃO: 19,60m PROGRAMA estacionamento (274 vagas + 6 vagas PNE) 870m² Parque Jardim 553m² Restaurante 1 (254 lugares) 667,68m² Restaurante 2 (114 lugares) 408,40m² Restaurante 3 (102 lugares) 247m² Restaurante 4 (76 lugares) 207,18m² Restaurante 5 (82 lugares) 208,70m² Restaurante 6 (76 lugares) 209,61m² Loja locável 155,63m² Hall de entrada / Praça de Eventos para feiras itinerantes, foodtrucks, etc.. (coberto) 6149,30m² circulação interna 13700,36m² lojas / boxs de vendas 5847,20m² Banheiro Masc. 46,23m² Banheiro Fem. Térreo 24,11m² Banheiro PNE Térreo 3,87m² Banheiro Família 13,87m² Fraldário 17,54m² Dep. Temporário de Lixo / Compostagem 320m² Área de Carga e Descarga 225m² Depósito Temporário de Produtos 266,95m² Área de Lavagem de Produtos 58,46m² Sala de Controle 41,16m² Vestiário Masculino 24,58m² Vestiário Feminino 31,40m² Banheiro PNE 3,87m² Refeitório 47,15m² DML 8,35m² W.C caminhoneiros 2,72m² Reservatório / C. de Bombas 66m² Pátio Caminhões de carga 1381,75m² Área Externa Área Interna Público 1º PAVIMENTO Seviço /Apoio e Logística (26 funcionários)

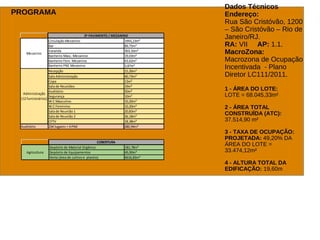

- 14. Dados Técnicos Endereço: Rua SãoCristóvão, 1200 – São Cristóvão – Rio de Janeiro/RJ. RA: VII AP: 1.1. MacroZona: Macrozona de Ocupação Incentivada - Plano Diretor LC111/2011. 1 - ÁREA DO LOTE: LOTE = 68.045,33m² 2 - ÁREA TOTAL CONSTRUÍDA (ATC): 37.514,90 m² 3 - TAXA DE OCUPAÇÃO: PROJETADA: 49,20% DA ÁREA DO LOTE = 33.474,12m² 4 - ALTURA TOTAL DA EDIFICAÇÃO: 19,60m PROGRAMA Circulação Mezanino 1943,23m² Bar 89,75m² Varanda 363,16m² Banheiro Masc. Mezanino 19,03m² Banheiro Fem. Mezanino 43,62m² Banheiro PNE Mezanino 3,87m² Recepção 15,26m² Sala Administração 40,73m² Copa 13m² Sala de Reuniões 19m² Auditório 50m² Segurança 10m² W.C Masculino 10,20m² W.C Feminino 10,20m² Sala de Reunião 1 20,83m² Sala de Reunião 2 26,18m² CFTV 18,38m² Auditório 234 lugares + 4 PNE 280,94m² Mezanino Administração (12 funcionários) 2º PAVIMENTO / MEZANINO Depósito de Material Orgânico 181,78m² Depósito de Equipamentos 45,90m² Horta (área de cultivo e plantio) 6616,83m² Agricultura COBERTURA

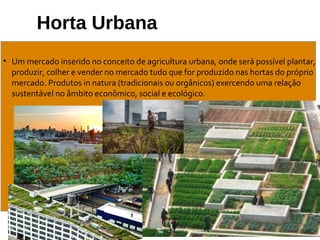

- 15. Horta Urbana • Ummercado inserido no conceito de agricultura urbana, onde será possível plantar, produzir, colher e vender no mercado tudo que for produzido nas hortas do próprio mercado. Produtos in natura (tradicionais ou orgânicos) exercendo uma relação sustentável no âmbito econômico, social e ecológico.

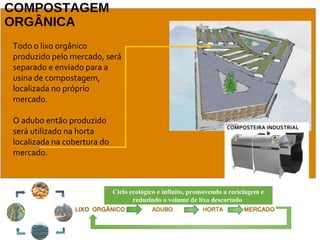

- 16. Todo o lixoorgânico produzido pelo mercado, será separado e enviado para a usina de compostagem, localizada no próprio mercado. O adubo então produzido será utilizado na horta localizada na cobertura do mercado. lixo orgânico adubo horta mercado COMPOSTAGEM ORGÂNICA COMPOSTEIRA INDUSTRIAL Ciclo ecológico e infinito, promovendo a reciclagem e reduzindo o volume de lixo descartado
- 17.

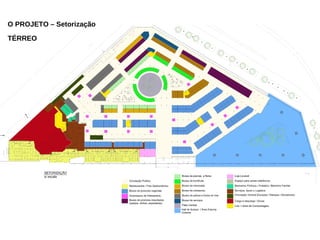

- 18. O PROJETO –Setorização TÉRREO

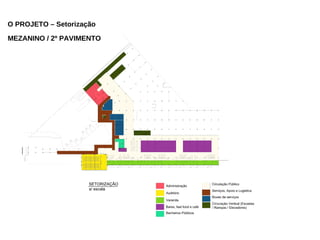

- 19. O PROJETO –Setorização MEZANINO / 2º PAVIMENTO
- 20.
- 21.
- 22.
- 23.
- 24.
